DELL International Inc. 고객을 위한 Power. Edge R 620 표준 제안서 2012. 07. 09

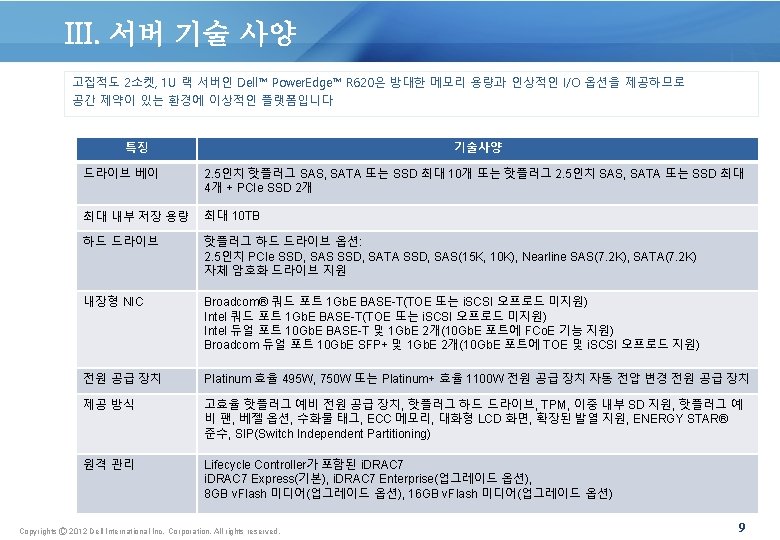

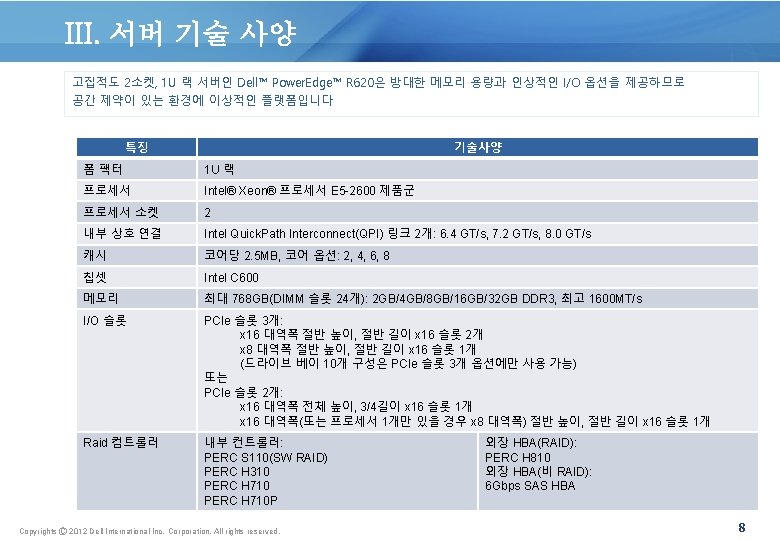

III. 서버 기술 사양 고집적도 2소켓, 1 U 랙 서버인 Dell™ Power. Edge™ R 620은 방대한 메모리 용량과 인상적인 I/O 옵션을 제공하므로 공간 제약이 있는 환경에 이상적인 플랫폼입니다 특징 기술사양 시스템 관리 IPMI 2. 0 호환 Dell Open. Manage™ Essentials 및 Dell Management Console Dell Open. Manage Power Center Dell Open. Manage Connections: • Microsoft® System Center용 Open. Manage Integration Suite • VMware® v. Center™용 Dell 플러그인 • HP Operations Manager, IBM Tivoli® Netcool® 및 CA Network and Systems Management 랙 지원 • 사각형 구멍 또는 나사 없는 원형 구멍 방식 4포스트 랙에 공구 없이 장착하거나 4포스트 나사 구멍 방식 랙에 공구로 장착 가능한 Ready. Rails™ 슬라이딩 레일, 공구 없이 장착할 수 있는 케이블 관리대 지원(옵션) • 사각형 또는 나사산 없는 원형 구멍 방식 4포스트 랙에 공구 없이 장착하거나 4포스트 나사 구멍 방식 및 2포스트(Telco) 랙에 공구로 장착 가능한 Ready. Rails 고정식 레일 운영 체제 Microsoft® Windows Server® 2008 R 2 SP 1, x 64(Hyper-V™ v 2 포함) Microsoft Windows® HPC Server 2008 Microsoft Windows Small Business Server 2011 SUSE® Linux® Enterprise Server Red Hat® Enterprise Linux 내장 Hypervisor 옵션: • Citrix® Xen. Server™ • VMware v. Sphere™ Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 10

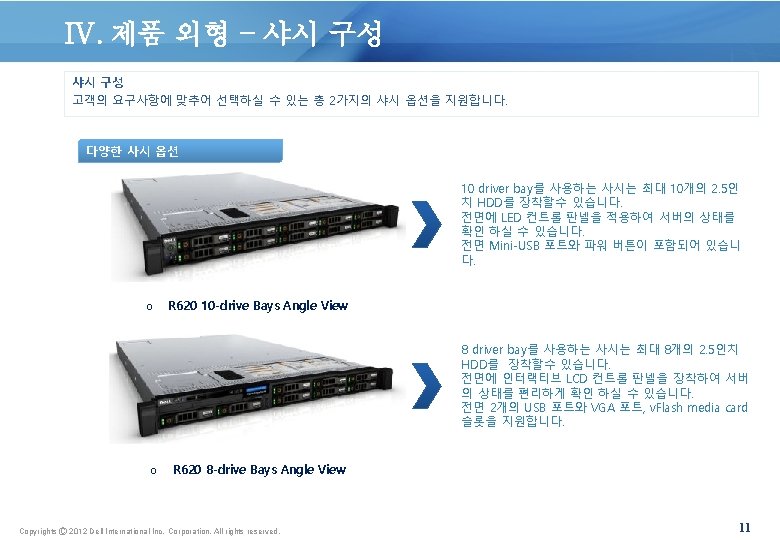

IV. 제품 외형 – 전면 전면 전면 LCD나 LED를 통해 서버의 상태를 관리할 수 있으며 다양한 2. 5인치의 Hotplug HDD를 지원합니다. 다양한 사시 옵션 전면 베젤 장착 q 8 -drive Hot-Plug HDD Chassis q 10 -drive Hot-Plug HDD chassis 전면 베젤 제거 q 8 -drive Hot-Plug HDD Chassis q 10 -drive Hot-Plug HDD chassis Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 12

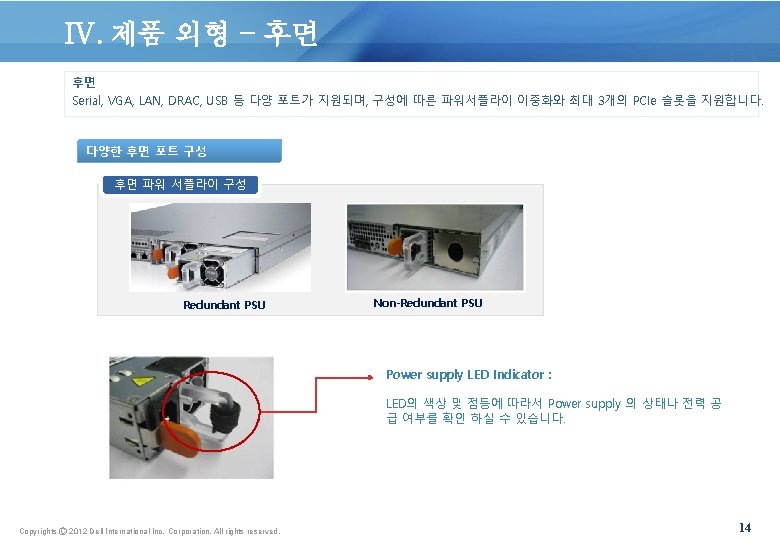

IV. 제품 외형 – 후면 후면 Serial, VGA, LAN, DRAC, USB 등 다양 포트가 지원되며, 구성에 따른 파워서플라이 이중화와 최대 3개의 PCIe 슬롯을 지원합니다. 다양한 후면 포트 구성 3 PCIe Slots Chassis 2 PCIe Slots Chassis Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 13

IV. 제품 외형 – 내부 내부 2개의 E 5 -2600 시리즈 CPU 및 총 24개의 DIMM을 지원하며, 내장 Raid controller 와 선택 가능한 NDC를 지원합니다. 서버 내부 구성 NDC Power Supplies 후면 PCIe Riser Integrated PERC Processor Memory 전면 Fans Backplane Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 15

IV. 제품 외형 – 샤시 크기 Chassis dimensions 19인치의 표준랙에 장착 가능하며, 1 U 의 높이를 제공합니다. Chassis dimensions Dimension Chassis Configuration Xa Xb Y 8 -drive bay chassis 482. 4 mm 434. 0 mm 42. 8 mm 10 -drive bay chassis 482. 4 mm 434. 0 mm 42. 8 mm Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. Weight Za without bezel Zb Zc 35. 0 mm 20. 4 mm 682. 7 mm 701. 3 mm 35. 0 mm 20. 4 mm 731. 0 mm 752. 1 mm Configuratio n 8 -drive bay chassi s 10 -drive bay chassis Maximum 18. 6 Kg 19. 8 Kg Empty 8. 6 Kg 9. 4 Kg 16

V. 서버 아키텍쳐 - 프로세서 최신 프로세서 Intel® Xeon® Processor E 5 -2600 제품군을 탑재. 프로세서 아키텍쳐 Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 17

V. 서버 아키텍쳐 - 프로세서 최신 프로세서 Intel® Xeon® Processor E 5 -2600 제품군을 탑재. Intel® Turbo Boost Technology 2. 0 Sandy Bridge 에는 과부하 시의 성능을 끌어올릴 수 있는 Intel® Turbo Boost Technology가 더욱 최적화 되어 있습니다. Intel® Turbo Boost Technology 2. 0은 극히 짧은 시 간 동안 정격 TDP를 넘는 전력 레벨에서 동작하여 성 능을 더욱 향상시킵니다. Intel® Integrated I/O ‘Intel® Integrated I/O’를 통해 PCI Express(PCIe) 3. 0의 I/O을 프로세서로 통합, PCIe 3. 0을 최대 40 레인까지 지원합니다. Intel® Integrated I/O로 IO 지연을 최대 30% 삭감할 수 있습니다. Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 18

V. 서버 아키텍쳐 – 프로세서 최신 프로세서 Intel® Xeon® Processor E 5 -2600 제품군을 탑재. Intel® Xeon® Processor E 5 -2600 라인업 Model Speed TDP Cache Cores/ threads QPI Turbo E 5 -2690 E 5 -2680 E 5 -2670 E 5 -2667 E 5 -2665 E 5 -2660 E 5 -2650 L E 5 -2650 E 5 -2643 E 5 -2640 E 5 -2637 E 5 -2630 L E 5 -2620 E 5 -2609 E 5 -2603 2. 9 GHz 2. 7 Ghz 2. 6 GHz 2. 9 GHz 2. 4 GHz 2. 2 GHz 1. 8 GHz 2. 0 GHz 3. 3 GHz 2. 5 GHz 3. 0 GHz 2. 3 GHz 2. 0 GHz 2. 4 GHz 1. 8 GHz 135 W 130 W 115 W 95 W 70 W 95 W 130 W 95 W 80 W 95 W 60 W 95 W 80 W 20 M 20 M 15 M 20 M 20 M 10 M 15 M 5 M 15 M 10 M 10 M 8/16 6/12 8/16 4/8 6/12 2/4 6/12 4/8 8. 0 GT/s 8. 0 GT/s 7. 2 GT/s 6. 4 GT/s 7. 2 GT/s 6. 4 GT/s Yes Yes Yes Yes NA NA 저전력 Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 19

V. 서버 아키텍쳐 - 메모리 대용량 메모리 모듈을 지원하며 총 24 DIMM지원으로 최대 756 GB의 메모리 용량을 지원하여 메모리 집적율이 대폭 향상되었습니다. DDR 3 Memory module 지원 o o o RDIMM = Registered DIMM UDIMM = Unbuffered DIMM LRDIMM = Load Reduced DIMMs q 지원 메모리 유형 24개의 DIMM 슬롯 최대 756 GB 의 메모리를 탑재 가능 Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 20

V. 서버 아키텍쳐 - 스토리지 R 620 은 2. 5인치 최대 8개 또는 2. 5인치 최대 10개의 샤시 옵션을 지원합니다. 지원 하드 드라이브 Form factor 2. 5 인치 Type SATA (3 Gb) Nearline SAS (6 Gb) SAS SSD (SLC, 6 Gb) SATA SSD (MLC, 3 Gb) Express Flash PCIe SSD (SLC) Speed (rpm) 7. 2 K 10 K 15 K N/A N/A Capacities 250 GB, 500 GB, 1 TB 300 GB, 600 GB, 900 GB 146 GB, 300 GB 200 GB, 400 GB 100 GB, 200 GB 175 GB, 350 GB o 최대 8개의 2. 5인치 핫플러그 SSD, SAS, SATA 드라이브 지원 § § 4개의 2. 5인치 HDD 구성 4개의 2. 5인치 HDD + 2개의 2. 5인치 PCIe SSD 구성 8개의 2. 5인치 HDD 구성 10개의 2. 5인치 HDD 구성 Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 23

V. 서버 아키텍쳐 –PCI 확장 슬롯 PCIe 확장 슬롯 1 U의 높이에 총 3개의 PCIe 3. 0 슬롯을 지원하여 고객의 다양한 환경을 구축하는데 적합합니다. PCIe 확장 슬롯 PCIe Slot Three PCIe slots with two processors PCIe Slot 1 PCIe x 16 connector with x 8 bandwidth; PCIe x 16 connector with x 16 bandwidth; PCIe x 16 connector with x 8 bandwidth; half-length, half-height PCIe slot 2 PCIe x 16 connector with x 16 bandwidth; half-length, half-height PCIe x 16 connector with x 16 bandwidth; 3/4 length 3, full-height PCIe Slot 3 PCIe x 16 connector with x 16 bandwidth; half-length, half-height NA NA 4 -, 6 -, or 8 -drive bay chassis Available with 4 -, 6 -, 8 - or 10 -drive bay chassis Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. Two PCIe slots with two processors Two PCIe slots with one processor 25

V. 서버 아키텍쳐 –OS 지원 업계 표준의 Microsoft Winodws Server 및 Redhat linux 또는 SUSE Linux 등 다양한 OS를 지원합니다. 지원 운영체제 Operating System Platform Edition Red Hat Enterprise Linux 5. 8 x 32 x 64 N/A Red Hat Enterprise Linux 6. 2 Red Hat Enterprise Linux for HPC SUSE Linux Enterprise Server 11 SP 2 SUSE Linux Enterprise Server 10 SP 4 Microsoft Windows Small Business Server 2011 x 64 N/A x 64 Standard / Premium Add-on Microsoft Windows Server 2008 R 2 with SP 1 X 64 (with Hyper-V role enabled) Web / Standard / Enterprise / Datacenter 지원 하이퍼바이저 Operating systems Vmware Citrix Red Hat Version v. Sphere v 4. 1 U 2 ESX Classic / ESXi Installable v. Sphere v 4. 1 U 2 ESXi Embedded v. Sphere v 5. 0 U 1 / Vsphere v 5. 0 ESXi (one version) Xen. Server 6. 0 N/A Enterprise Virtualization 3. 0 N/A Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 30

VI. 서버 성능 Intel 의 최신 E 5 -2600 모델을 지원함으로써 높은 성능을 제공합니다. 서버 성능 (정수계산) http: //www. spec. org CINT 2006 Rates Hardware Vendor System Result Baseline # Cores # Chips # Cores Per Chip Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2603, 1. 80 GHz) 174 167 8 2 4 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2609, 2. 40 GHz) 224 215 8 2 4 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2620, 2. 00 GHz) 392 375 12 2 6 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2630, 2. 30 GHz) 435 416 12 2 6 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2630 L, 2. 00 GHz) 389 372 12 2 6 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2637, 3. 00 GHz) 194 185 4 2 2 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2640, 2. 50 GHz) 461 441 12 2 6 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2650, 2. 00 GHz) 538 515 16 2 8 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2650 L, 1. 80 GHz) 459 439 16 2 8 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2660, 2. 20 GHz) 591 566 16 2 8 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2665, 2. 40 GHz) 610 585 16 2 8 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2667, 2. 90 GHz) 523 501 12 2 6 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2670, 2. 60 GHz) 644 618 16 2 8 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2680, 2. 70 GHz) 662 635 16 2 8 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2690, 2. 90 GHz) 693 666 16 2 8 Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 35

VI. 서버 성능 Intel 의 최신 E 5 -2600 모델을 지원함으로써 높은 성능을 제공합니다. 서버 성능 (부동소숫점 계산) http: //www. spec. org CFP 2006 Rates Hardware Vendor System Result Baseline # Cores # Chips # Cores Per Chip Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2603, 1. 80 GHz) 185 179 8 2 4 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2609, 2. 40 GHz) 225 219 8 2 4 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2620, 2. 00 GHz) 336 328 12 2 6 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2630, 2. 30 GHz) 360 352 12 2 6 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2630 L, 2. 00 GHz) 332 324 12 2 6 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2637, 3. 00 GHz) 183 178 4 2 2 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2640, 2. 50 GHz) 373 365 12 2 6 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2650, 2. 00 GHz) 430 420 16 2 8 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2650 L, 1. 80 GHz) 385 375 16 2 8 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2660, 2. 20 GHz) 457 444 16 2 8 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2665, 2. 40 GHz) 467 454 16 2 8 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2667, 2. 90 GHz) 427 416 12 2 6 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2670, 2. 60 GHz) 483 470 16 2 8 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2680, 2. 70 GHz) 491 478 16 2 8 Dell Inc. Power. Edge R 620 (Intel Xeon E 5 -2690, 2. 90 GHz) 506 491 16 2 8 Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 36
