Dell EMC Power Edge R 940 Dynamic server

Dell EMC Power. Edge R 940 서버 표준제안서 Dynamic server portfolio optimized for all your workloads -1 -

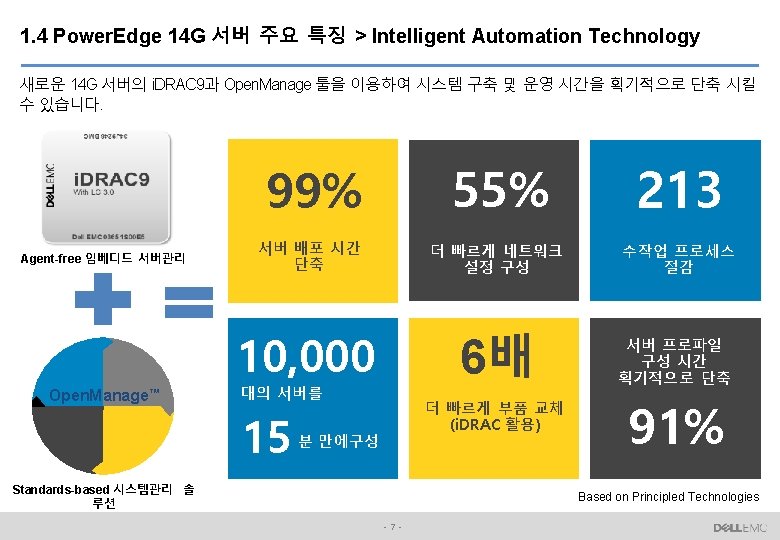

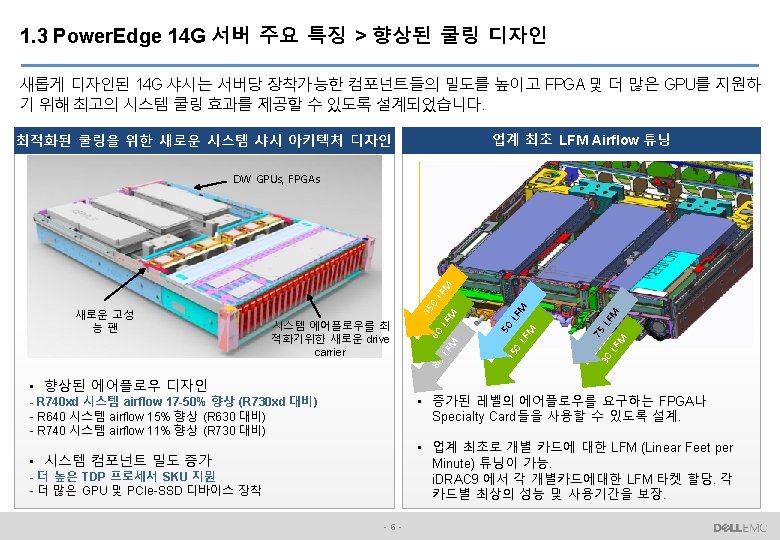

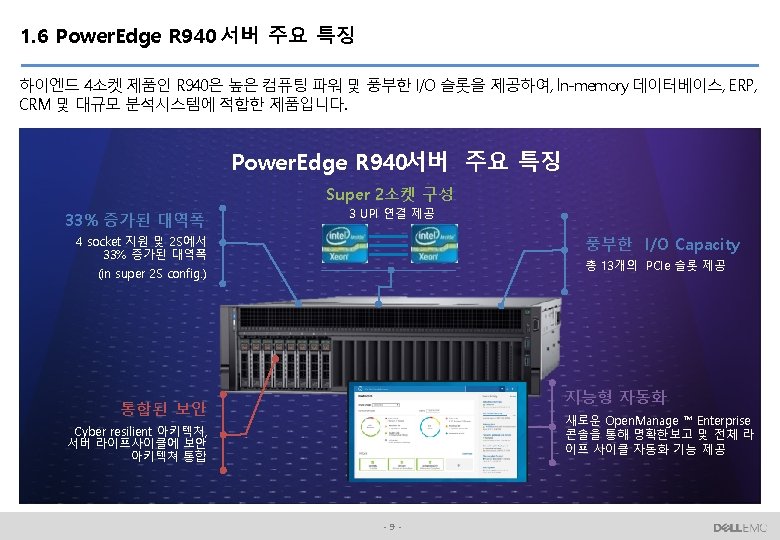

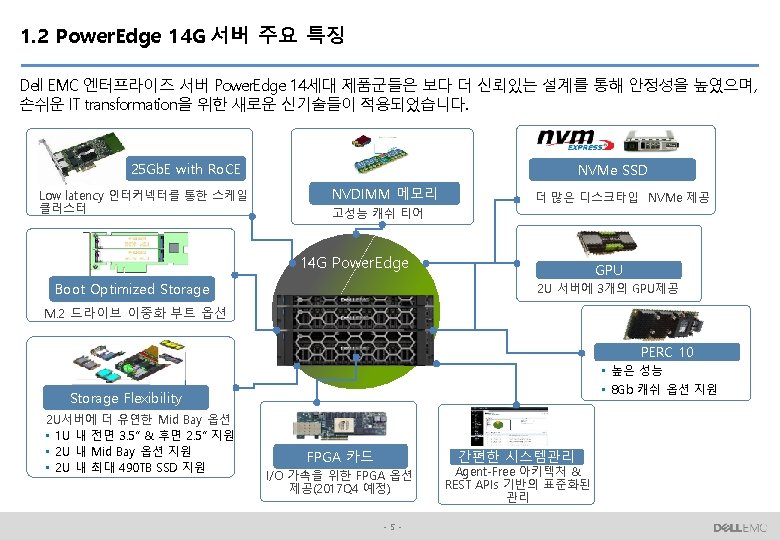

2. 2 Power. Edge R 940 서버 상세 사양 Power. Edge R 940서버 사양 구분 폼팩터 프로세서 메모리 RAID 컨트롤러 Drive Bay LOM I/O 슬롯 전원공급장치 상세 사양 • 3 U Rack • Intel® Xeon® SP 최대 4개, 최대 28개 코어 • DDR 4 DIMM 슬롯 48개, RDIMM/LRDIMM 지원, 최대 2667 MT/s, 최대 6 TB • 최대 12개 NVDIMM, 최대 192 GB • Registered ECC DDR 4 DIMM • • 내장형 컨트롤러: PERC H 330, H 740 p, Software RAID (SWRAID) S 140 부팅 최적화 스토리지 서브시스템: HWRAID 2 x M. 2 SSD 120 GB, 240 GB 외장형 PERC(RAID): H 840 외장형 HBA(non-RAID): 12 Gbps SAS HBA • 최대 24 x 2. 5” SAS/SATA (HDD/SSD) with up to 12 NVMe PCIe SSD, max 122 TB • 4 x 1 GE or 2 x 10 GE + 2 x 1 GE or 4 x 10 GE or 2 x 25 GE • 최대 13 x Gen 3 slots, (3 x 8 + 10 x 16) • AC (Platinum): 1100 W, 1600 W, 2000 W, 2400 W • DC: 336 -380 VDC 1100 W, Gold 48 VDC 1100 W 시스템관리 • 시스템 관리: IPMI 2. 0, Redfish 1. 0 지원 • 시스템 관리 툴 : i. DRAC 9; Open. Manage Essentials; Open. Manage Power Center; Open. Manage Integrations: 운영시스템 • Microsoft Windows Server 2012 R 2 / 2016 • VMware v. Sphere ESXi 6. 5, ESXi 6. 0 U 3 • Novell SUSE Linux Enterprise Server 11/12 Citrix Xen. Server 7. 1. x Ubuntu 16. 04 LTS Red Hat Enterprise Linux 6. 9, 7. 3 - 12 -

2. 3 Power. Edge 940 서버 내부 구조 R 940 서버는 시스템 내부의 컴포넌트들이 모듈러 방식으로 구성되어 있으며, 최대 4개의 Skylake CPU 및 48개 의 메모리 슬롯을 제공하도록 설계 되었습니다. Power. Edge R 940 서버 내부 구조 Right IO Riser PEM BD Base BD Fan Bay SAS Expander Storage BP • Baseboard : CPU 1번, CPU 2번, 메모리 슬롯 24개 • PEM : CPU 3번, CPU 4번, 메모리 슬롯 24개 (PEM - Processor Expansion Module) 3 U Chassis HDDs 8 x hot swappable fans - 13 - R 940 내부 컴포넌트 Left IO Riser UPI Cables

2. 4 Power. Edge R 940 서버 전면 구조 Power. Edge 14 G R 940 서버는 Quick. Sync 패널이 베젤이 아닌 시스템 샤시에 통합되었고, Optical drive가 외장형 옵션으로 변경 되었습니다. Power. Edge R 940 서버 전면 구조 Status or Quick. Sync 2 Control Panel USB 2. 0 i. DRAC Direct port Power Button Front Video u USB 3. 0 ports HDD slots 5 options - 14 -

2. 5 Power. Edge R 940 서버 후면 구조 R 940 서버는 4 CPU 구성 시 최대 13개의 PCIe 슬롯 사용이 가능하며, 총 2개의 파워서플라이를 가지고 있습니다. Power. Edge R 940 서버 후면 구조 PCIe Slot on Baseboard 1 – 7: CPU 1 -2 Expansion slots 11 – 13: CPU 4 Expansion slots 8 – 10: CPU 3 Power Supply 2 System ID USB Ports i. DRAC Slot 1: FH-HL (x 8) Slot 2: FH-HL Slot 3: FH-HL Slot 4: FH-HL Slot 5: FH-HL (x 8) Slot 13: FH-HL u Slot 6: FH-HL (x 8) Slot 12: FH-HL Slot 8: FH-HL Slot 7: FH-HL Slot 11: FH-HL r. NDC (LOM) - 15 - VGA Slot 9: FH-HL Slot 10: FH-HL Serial Port Power Supply 1

2. 6 Power. Edge R 940 서버 샤시 구성옵션 R 940 서버는 2가지 샤시 구성 옵션을 제공하며 교체가능한(interchangeable front plate) 옵션을 통해 다양한 디스크 구성 을 제공 할 수 있습니다. Power. Edge R 940 샤시 구성 옵션 2 1 2. 5” x 8 Chassis Configuration 2. 5” x 24 Chassis Configuration 1) x 8 Passive backplane u 2) x 24 Active backplane [24 x. SAS + 0 x. NVMe] 3) x 24 Active backplane [20 x. SAS + 4 x. NVMe] 4) x 24 Active backplane [16 x. SAS + 8 x. NVMe] 5) x 24 Active backplane [12 x. SAS + 12 x. NVMe] - 16 -

3. 2 Power. Edge R 940 프로세서 > CPU 세대간 비교 Broadwell CPU vs Skylake CPU 비교 특징 Broadwell-EP Broadwell-EX Skylake CPU TDP 55 -145 W, 160 W WS only 115 -165 W 70 -205 W Socket R 3 Socket R 1 Socket P Scalability 2 S 2 S, 4 S, 8 S Cores 최대 22 C 최대 24 C 최대 28 C 4 Channels DDR 4 per CPU RDIMM, LRDIMM 6 Channels DDR 4 per CPU RDIMM, LRDIMM 1 DPC=최대 2400, 2 DPC=최대 2133, 3 DPC=최대 1866 DDR 3/4 Performance Mode 1333, 1600 DDR 3/4 Lockstep Mode 1333, 1600, 1866 2133, 2400 2 DPC, 2667 1 DPC No 3 DPC Support QPI: 2 v 1. 1 channels per CPU 9. 6 GT/s max QPI: 3 v 1. 1 channels per CPU 9. 6 GT/s max UPI: 2 -3 channels per CPU (9. 6, 10. 4 GT/s) PCIe * 3. 0 (2. 5, 5, 0, 8, 0 GT/s) 40 lanes per CPU 32 lanes per CPU 48 lanes per CPU Bifurcation support: x 16, x 8, x 4 Wellsburg: DMI 2 - 4 lanes; 최대 6 x. USB 3, 8 x. USB 2 ports, 10 x. SATA 3 ports; Gb. E MAC Patsburg: 14 USB 2 ports, 4 SATA 2 ports, 2 SATA 3 ports Lewisburg: DMI 3 – 4 lanes; 14 x. USB 2 ports Up to: 10 x. USB 3; 14 x. SATA 3, 20 x. PCIe*3 New: Innovation Engine, 4 x 10 Gb. E ports, Intel Quick. Assist Technology Memory UPI PCIe PCH - 20 -

3. 3 Power. Edge R 940 프로세서 > Intel Xeon SP 주요특징 코어 내부 캐시 구조 변경 및 인텔 AVX-512 지원으로 최대 2배 성능 향상, 6채널 메모리 및 DDR 4 -2667 MHz 지원, I/O 성능 50% 향상, 무선 네트워크에서 데이터 압축 및 암호화 보안 데이터 전송이 가능한 인텔 퀵 어시스트 기술이 통합되었습니다. Intel Xeon Scalable Processor (SP) 주요 특징 코어 당 성능 소켓 레벨 성능 클라우드 및 병렬 애플리케이션를 위해 증가 된 멀티테던시 & VM 밀도 더 빨라진 애플리케이션 응답 시간 더 낮은 소프트웨어 라이센스 비용 New core micro-architecture NEW New lower latency L 1/L 2 cache hierarchy design Up to 28 cores New Intel® UPI with 4 5 % + more inter-CPU bandwidth NEW 메모리 및 PCIe 네트워킹 & 메모리 고 대역폭 워크로드 가속화 5 0 % + more memory bandwidth via 6 memory channels Intel® AVX-512 (2 X FLOPs/core) for HPC, Analytics, d. Base, & Security 애플리케이션 가속화 기능 Up to 5 0 % more PCIe IO bandwidth versus Broadwell Intel® Quick. Assist Technology: 2 X+ faster crypto & compression Richer chipset (DMI Gen 3, up to 14 SATA 2, up to 20 PCIe Gen 3) FPGA: 5 X+ speedups on server, storage, or networking algorithms 민첩성 (Agility) 보안 Intel® Resource Director Technology for SLAs Up to 2 X per core security performance improvements 클라우드 최적화된 아키텍처 New Intel® VMD for seamless management of NVMe S S D drives 낮은 성능오버헤드의 빌트인된 보안 플랫폼 NEW Root of trust with Intel® TXT, Intel® PTT and Intel® Boot Guard New Key Protection Technology (w/integrated QAT and Intel PTT) - 21 - NEW

3. 4 Power. Edge R 940 프로세서 > CPU 구성 옵션 R 940은 2 CPU에서 최대 4 CPU로 확장이 가능하며, Platinum (81 xx), Gold (61 xx) CPU를 사용할 경우 3 x UPI를 사 용하는 Super 2 CPU 구성을 제공합니다. R 940 Processor Configurations Standard 2 Socket Populated R 940 Chassis Options x 8 x 24 Maximum Drives 8 HDD/SSD 24 HDD/SSD with NO NVMe Support Dell PCIe SSD Express Flash drives No No Intel CPU supported PCIe Slots Upgradable to 4 processor APOS Intel Skylake 5 xxx CPU 4 Socket Populated x 8 8 HDD/SSD No 24 HDD/SSD with up to 12 PCIe NVMe capable universal slots Yes Intel Skylake 5 xxx, 6 xxx & 8 xxx CPU 7 Slots Supported x 24 Intel Skylake 5 xxx, 6 xxx & 8 xxx CPU Up to 13 Slots Supported NA Single(or 3) processors Not Supported - 22 - Super 2 Socket x 8 x 24 8 HDD/SSD 24 HDD/SSD with up to 12 PCIe NVMe capable universal slots No Yes Intel Skylake 6 xxx & 8 xxx CPU Up to 7 Slots Supported Not supported

3. 6 Power. Edge R 940 프로세서 > 지원 프로세서 모델 (Platinum) Power. Edge R 940 지원 Processor - Platinum 8180 M Frequency (GHz) 2. 5 Cores / Threads 28 / 56 Platinum 8180 2. 5 Platinum 8176 M 2. 1 Platinum 8176 Platinum Class Processor Cache (M) UPI (GT/s) Turbo TDP (W) R 940 Platinum 38 10. 4 Y 205 ● 28 / 56 38 10. 4 Y 165 ● 2. 1 28 / 56 38 10. 4 Y 165 ● 8170 M 2. 1 26 / 52 36 10. 4 Y 165 ● Platinum 8170 2. 1 26 / 52 36 10. 4 Y 165 ● Platinum 8168 2. 7 24 / 48 33 10. 4 Y 205 ● Platinum 8164 2. 0 26 / 52 36 10. 4 Y 205 ● Platinum 8160 M 2. 1 24 / 48 33 10. 4 Y 150 ● Platinum 8160 2. 1 24 / 48 33 10. 4 Y 150 ● Platinum 8158 3. 0 12 / 24 24. 75 10. 4 Y 150 ● Platinum 8156 3. 6 4/8 16. 5 10. 4 Y 105 ● Platinum 8153 2. 0 16 / 32 22 10. 4 Y 125 ● ※ 상세 지원 CPU는 technical guide 참고 - 24 -

3. 7 Power. Edge R 940 프로세서 > 지원 프로세서 모델 (Gold) Power. Edge R 940 지원 Processor - Gold 6154 Frequency (GHz) 3. 0 Cores / Threads 18 / 36 Gold 6152 2. 1 Gold 6150 2. 7 Gold 6148 Gold Class Processor Cache (M) UPI (GT/s) Turbo TDP (W) R 940 Gold 25 10. 4 Y 200 ● 22 / 44 30 10. 4 Y 140 ● 18 / 36 25 10. 4 Y 165 ● 2. 4 20 /40 27 10. 4 Y 150 ● 6146 3. 2 12 / 24 24. 75 10. 4 Y 165 N/A Gold 6144 3. 5 8 / 16 24. 75 10. 4 Y 155 N/A Gold 6142 M 2. 6 16 / 32 22 10. 4 Y 150 ● Gold 6142 2. 6 16 / 32 22 10. 4 Y 150 ● Gold 6140 M 2. 3 18 / 36 25 10. 4 Y 140 ● Gold 6140 2. 3 18 / 36 25 10. 4 Y 140 ● Gold 6138 2. 0 20/ 40 27 10. 4 Y 125 ● Gold 6136 3. 0 12 / 24 24. 75 10. 4 Y 150 ● Gold 6134 M 3. 2 8 / 16 24. 75 10. 4 Y 130 ● Gold 6134 3. 2 8 / 16 24. 75 10. 4 Y 130 ● Gold 6132 2. 6 14 / 28 19 10. 4 Y 140 ● Gold 6130 2. 1 16 / 32 22 10. 4 Y 125 ● Gold 6128 3. 4 6 / 12 19. 25 10. 4 Y 115 ● Gold 6126 2. 6 12 / 24 19. 25 10. 4 Y 125 ● Gold 5122 3. 6 4/8 16. 5 10. 4 Y 105 ● Gold 5120 2. 2 14 / 28 19 10. 4 Y 105 ● Gold 5118 2. 3 12 / 24 16 10. 4 Y 105 ● Gold 5115 2. 4 10 / 20 14 10. 4 Y 85 ● ※ 상세 지원 CPU는 technical guide 참고 - 25 -

3. 8 Power. Edge R 940/740 xd 프로세서 > 지원 프로세서 모델 (Silver & Bronze) Power. Edge R 940 지원 Processor - Silver & Bronze 4116 Frequency (GHz) 2. 1 Cores / Threads 12 / 24 Silver 4114 2. 2 Silver 4112 2. 6 Silver 4110 Silver Class Processor Cache (M) UPI (GT/s) Turbo TDP (W) R 940 Silver 16 9. 6 Y 85 N/A 10 / 20 14 9. 6 Y 85 N/A 4 /8 8. 25 9. 6 Y 85 N/A 2. 1 8 / 16 11 9. 6 Y 85 N/A 4109 T 2. 0 8 / 16 11 9. 6 Y 70 N/A Silver 4108 1. 8 8 / 16 11 9. 6 Y 85 N/A Bronze 3106 1. 7 8/8 11 9. 6 N 85 N/A Bronze 3104 1. 7 6/6 8 9. 6 N 85 N/A ※ 상세 지원 CPU는 technical guide 참고 - 26 -

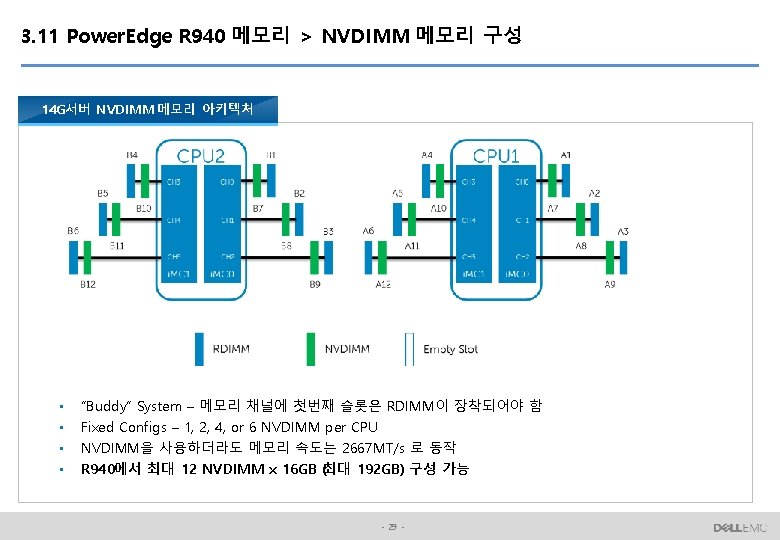

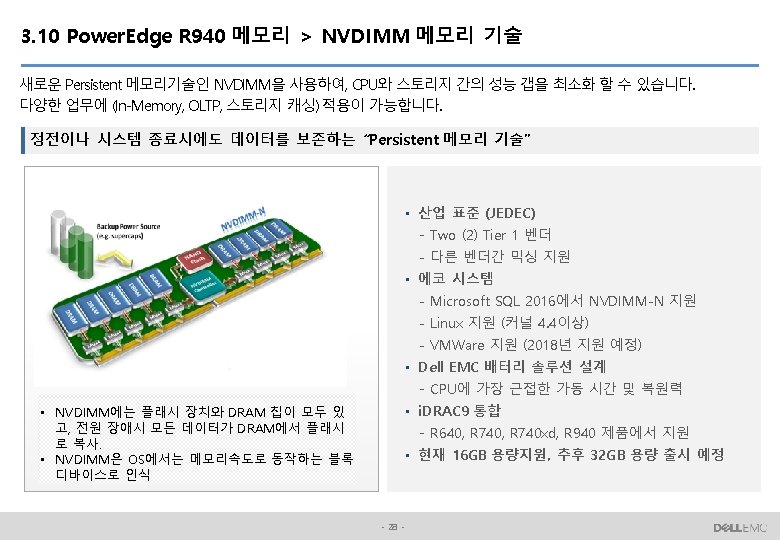

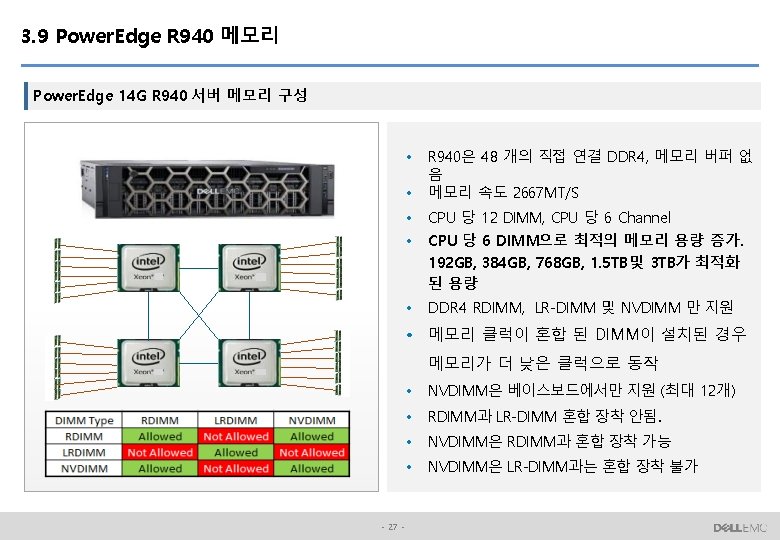

3. 12 Power. Edge 14 G RAID 기술 Dell EMC PERC 9/10 RAID 카드는 12 Gb/s SAS, SATA HDD, SSD 드라이브 및 최대 8 GB NV Cache를 지원 하는 고성능 컨트롤러 입니다. 새로운 Power. Edge 14 G PERC 카드 포트폴리오 Model Premium Performance RAID No RAID (External HBA) 주요 기능 • S 140 • 0, 1, 5, 10, Non-RAID • NVMe 경우 RAID 0, 1, 10 만 지원 • 최대 16 (SATA + NVMe) RAID 지원 • Windows: Server 2016, Server 2012 R 2 64 -bit • Linux support via UEFI pre-boot configuration : RHEL 7. 2 & SLES 12 SP 1. • H 330 • (Mini & Adapt. ) • 0, 1, 10, 5, 50 • Non-RAID (Pass-thru) • Entry RAID, Pass-Thru, 12 Gb SAS, 6 Gb SATA, No Cache • 최적의 RAID 5/50 구성을 위해선 캐쉬모델 권장 • H 740 P (internal) (Mini & Adapt. ) • 0, 1, 10, 5, 50, 6, 60 • Non-RAID (Pass-thru) • 12 Gb SAS, 6 Gb SATA, 4/8 GB NV Cache, Premium features • H 840 (external) (Adapt. ) • 0, 1, 10, 5, 50, 6, 60 • Non-RAID (Pass-thru) • 12 Gb SAS, 4/8 GB NV Cache, Premium features • 12 Gb SAS HBA (Adapter FF) • Non RAID – JBOD Mode (Pass-thru) • Pass-thru, RAID기능은 없으며 SAS HBA로만 사용 Entry (SW RAID) Value RAID Level *R 940은 H 730 p 지원 안함 - 30 -

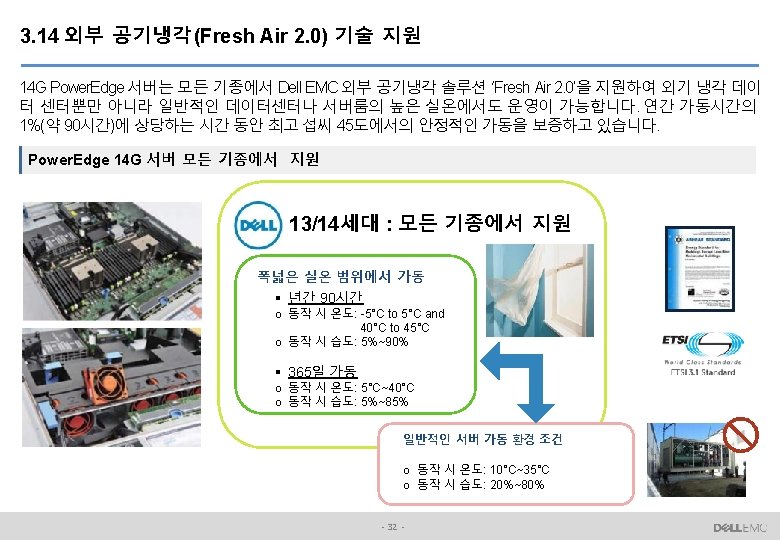

3. 15 Power. Edge R 940 서버 지원 운영체제 14 G Power. Edge 서버는 Dell EMC 엔지니어링팀의 테스트 및 검증을 통해서 다양한 운영체제 및 하이퍼바이저를 지원하고 있습니다. Power. Edge R 940 주요 지원 운영체제 목록 • Microsoft Windows Server 2012 R 2 • Microsoft Windows Server 2016 • VMware v. Sphere 2016 U 1 (ESXi 6. 5 U 1) • VMware v. Sphere 2016 U 3 (ESXi 6. 0 U 3) • Red. Hat Enterprise Linux 6. 9 Server x 86_64 • Red. Hat Enterprise Linux 7. 3 Server x 86_64 • Novell SUSE Linux Enterprise Server 11 (with PLDP) SP 4 x 86_64 • Novell SUSE Linux Enterprise Server 12 SP 2 x 86_64 • Citrix Xen. Server 7. 1 x • Ubuntu 16. 04 LTS ※ 상세 지원 OS는 아래에서 확인 Dell. com/OSsupport. - 33 -

4. 1 Power. Edge 14 G서버 시스템 관리 방안 Power. Edge 14 G 서버는 Agent-free 임베디드 관리모듈 i. DRAC 9과 멀티 시스템관리 툴인 Open. Manage를 사용하 여 시스템관리를 자동화합니다. Power. Edge 14 G 서버관리 스택 및 툴 Power. Edge 서버 관리 스택 시스템 관리 확장성 및 편의성 OME • • 멀티 인프라 모니터링 멀티 노드 프로비저닝 컴퓨터 노드 업데이트 8000개의 디바이스 관리지원 Power. Edge 14 G서버 관리 툴 Dell Open. Manage Consoles Open. Manage Essentials, Chassis Management Controller, Power Center Integrations for 3 rd Party Consoles Microsoft, BMC Software, VMware CMC • • 샤시 레벨 관리 모듈 샤시 프로비저닝 및 업데이트 IOA 구성 20대 FX 2 시스템 모니터링 가 능 i. DRAC 9 w/ Lifecycle Controller • 임베디드 서버 라이프사이클 관리 모듈 Converged Infrastructure Management Tools and Utilities Repository Manager, Open. Manage Server Administrator - 35 - Dell Services Managed Services, Pro. Support Plus Services with Support. Assist Connections for 3 rd Party Consoles CA, HP, IBM, Oracle Enterprise Manager

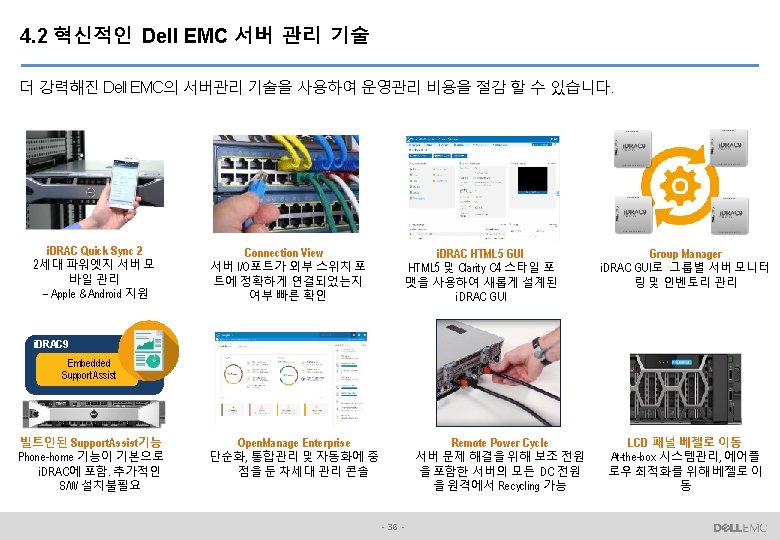

4. 4 혁신적인 Dell EMC 서버 관리 기술 > 14 G Redfish Update Power. Edge 14 G서버는 DMTF Redfish 2016. R 1 표준 기능뿐만아니라 i. DRAC REST API extension을 통해서 서버 펌 웨어 업데이트, SCP를 통한 서버 구성, BIOS 구성등을 지원하고 있습니다. Power. Edge 14 G Redfish Update • Conformant with DMTF Redfish 2016. R 1 – NEW: 표준화된 BIOS 및 Secure Boot 구성 – NEW: 표준화된 펌웨어 인벤토리 • i. DRAC REST API extensions – NEW: 서버 펌웨어 업데이트 – NEW: SCP streaming, share via HTTP/S, JSON format – NEW: i. DRAC 설정 구성 – RESTful 서버 구성 • 광범위한 자동화 옵션 – Browser-based plug-ins: Advanced REST Client and Postman – Command line tools: c. URL, Redfishtool – Python scripting: “requests” and “json” modules - 38 -

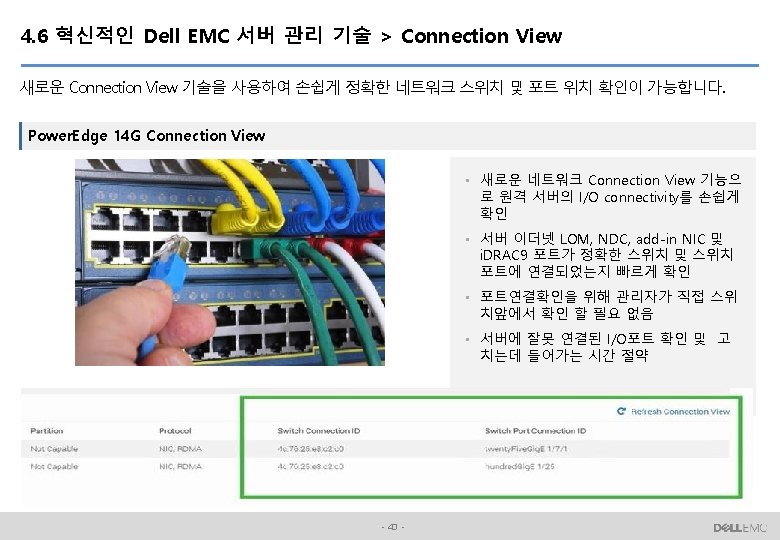

4. 7 혁신적인 Dell EMC 서버 관리 기술 > Support. Assist 서버에 빌트인 된 Support. Assist 를 통해 별도의 소프트웨어 설치 없이도 Phone-home 구성이 가능합니다. Power. Edge 14 G 서버 Proactive Phone home 서비스 Support. Assist • 임베디드된 Support. Assist 기능으로 시스템 다운타임 최소화 • Support. Assist 기능 on/off 가능 • Dell EMC 서비스로 연결되는 Direct ‘phone home’ 기능 • 프락시서버 나 콘솔 소프트웨어 plug-in 불필 요 • Predictive alerting & auto-case creation (Pro. Support Plus 서비스 필요) • 표준 웹브라우저에 Inspect Support. Assist Collection (SAC) 리포팅 • 장애 해결 시간 단축 및 IT service delivery (SLA’s) 향상 - 41 -

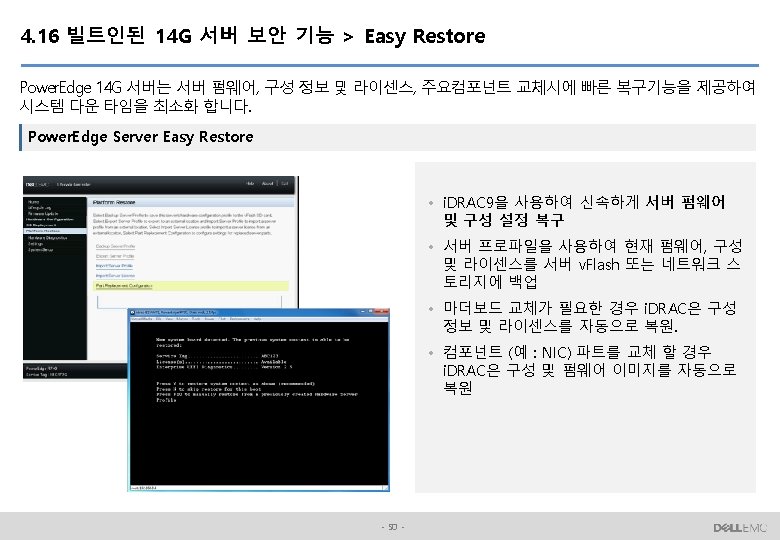

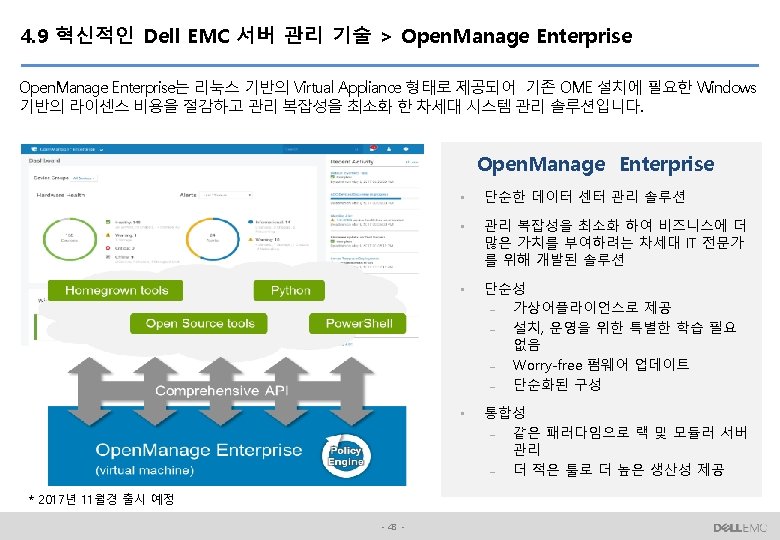

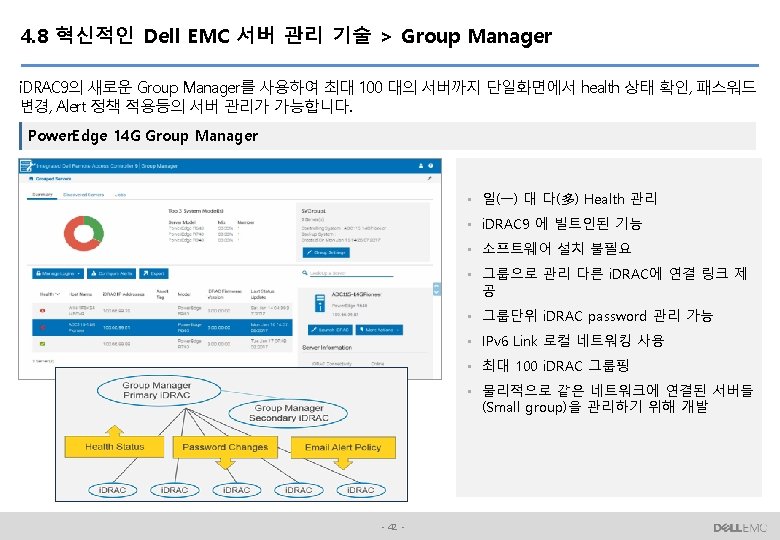

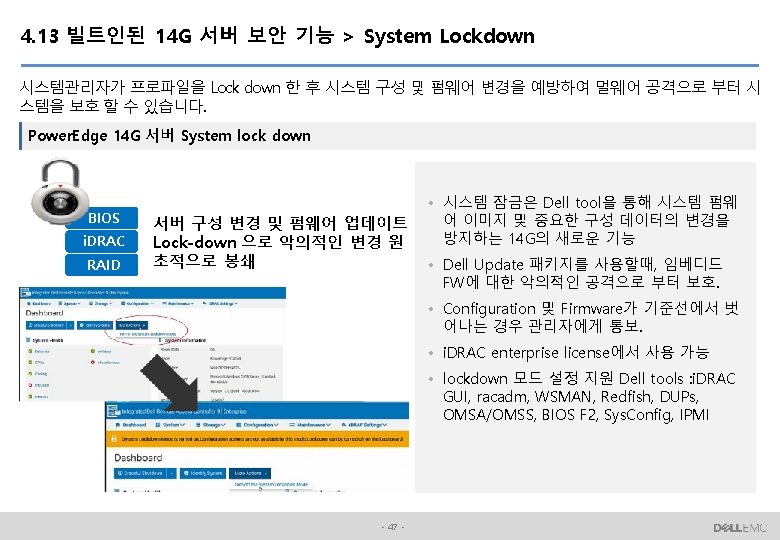

4. 11 혁신적인 Dell EMC 서버 관리 기술 > OME v 2. 3 개선 사항 새로운 OME 2. 3버전은 Managed 노드 대수가 4000노드에서 8000노드로 확장 되었으며, hyper-converged 인프 라까지 통합관리가 가능합니다. Open. Manage Essentials v 2. 3 개선 사항 Anywhere, anytime HW monitoring with Open. Manage Mobile Dell EMC Open. Manage Essentials Discovery/Inventory/Monitoring 포괄적인 시스템 라이프사이클 관리 OME 2. 3 NEW • 서버 워크로드 쉬 운 백업 및 복구 • 서버 배포를 위한 가이드 템플릿 • 개선된 샤시 복제 IOA 구성 포함 • Configuration drift detection OME 2. 3 NEW • 8000 노드로 확 장성 증가 • SNMP v 3 지원 • CMP ping 없이 디스커버리 POWEREDGE SERVERS OME 2. 3 SERVERS XC Appliance STORAGE NETWORKING - 45 - NEW • Vx. Rail & XC 디 스커버리 • Link & Launch Vx. Rail gr/Prism HYPER-CONVERGED INFRASTRUCTURE
