DEHN SHNE UE 1564 ppt Vedere de ansambu

DEHN + SÖHNE UE 1564. ppt Vedere de ansambu a fabricii Neumarkt, Bavaria (Sudul Germaniei) © copyright DEHN + SÖHNE THD/URE 20. 10. 97

UE Cauzele si Efectele Traznetelor si Supratensiunilor © copyright DEHN + SÖHNE

UE S 1568 a Efectul curentului de traznet © copyright DEHN + SÖHNE 1568. ppt / 14. 10. 97 / OB

UE S 1568 b © copyright DEHN + SÖHNE 1568. ppt / 14. 10. 97 / OB

UE S 1568 c Efectul supratensiunilor © copyright DEHN + SÖHNE 1568. ppt / 14. 10. 97 / OB

UE S 1597_a Efectul supratensiunilor © copyright DEHN + SÖHNE 1597. ppt / 29. 01. 98 / CG

UE S 1597_b Efectele supratensiunilor © copyright DEHN + SÖHNE 1597. ppt / 29. 01. 98 / CG

UE Raport de avarie Aeroportul din Frankfurt Traznetul scoate din functiune aeroportul din Frankfurt O furtuna cu traznete si descarcari electrice intre nori a produs serioase pagube in zona Rhine-Main in 20 iunie. Aeroportul din Frankfurt a fost scos din functiune aproape doua ore de o lovitura de traznet in turn La 3. 45 p. m. un traznet a lovit turnul. Sistemele electonice nu au mai functionat. Sistemul de protectie la incendiu a inceput absortia oxigenului. Turnul a trebuit sa fie evacuat. La 5. 18 p. m. un sistem de rezerva a inceput sa functioneze din nou. Frankfurt Airport AG a comunicat ca peste 40 de avioane cu destinatia Frankfurt a trebuit sa fie redirijate, redirijate in deosebi catre Cologne and Dusseldorf, dar si catre Nuremberg si Berlin. Inafara de acestea, 17 decolari si aterizari au fost anulate La 5. 31 p. m. s-a reluat activitatea. Ref. : etz Bd. 113 (1992) Heft 13 S 1501 e © copyright DEHN + SÖHNE 1501 e. ppt / 10. 09. 97

Cauzele defectiunilor rezultate din analiza a peste 9 600 cazuri de avarii UE apa 2, 6% neglijenta 25, 7% foc 8, 2% vandalisme 8, 9% izolatie 27, 9% supratensiuni 26, 6% (de comutatie si atmosferice) furtuni 0, 1% Source: Württembergische Feuerversicherung AG, Stuttgart 586/4 © copyright DEHN + SÖHNE 586/4 e. ppt / 10. 09. 97 / KK

UE 1 Cauzele supratensiunilor atmosferice Lovituri directe sau in apropiere: Lovituri in sistemele externe de protectie la traznet, hale de productie, cabluri, etc. 1 a Traznetul se descarca prin rezistenta Rst 1 b Tensiune indusa in bucle (circuite) 1 2 b 2 a L 1 L 2 L 3 PEN 20 k. V 2 c 2 a 1 b 2 b Lovitura la distanta: Lovitura in liniile de medie tensiune Inductii datorate descarcarilor intre nori 1 a 2 c Rst Circuite IT S 535 e Inductii produse de canalul de descarcare Sistemul de alim. cu e. e. © copyright DEHN + SÖHNE 535 e. ppt / 04. 09. 97

Calculul supratensiunilor atmosferice UE Niv. de protectie Amplitudine curent. k. A I 200 II 150 III - IV 100 i î Lit. : IEC 61024 -1 -1 t Forma de unda de curent 10/350 µs Exemplu: ûE = î · Rst R st S 88 e ûE = 100 k. A · 1 = 100 k. V © copyright DEHN + SÖHNE 88 e. ppt / 04. 09. 97

UE Supratensiuni atmosferice in interiorul cladirilor 100 k. A 230 V 100 k. V 1 S 1500 e © copyright DEHN + SÖHNE 1500 e. ppt / 04. 09. 97

UE Pericolul transmiterii supratensiunilor atmosferice la cladirile invecinate 100 k. A cca 10 k. V 230 V OV Cablu Tc cca k. A cca 10 k. A cca k. A 230 V~ Apa / gaz cca S 553 e cca k. A © copyright DEHN + SÖHNE cca k. A 553 e. ppt / 04. 09. 97

UE O lovitura directa de traznet in Structura 1 determina deteriorari prin supratensiuni in structurile 1 si 2 i Structura 1 Structura 2 Cablu de Telecom. i 1 S 341 U 1 i 2 cca 100 k. V © copyright DEHN + SÖHNE U 2 0 V 341 e. ppt / 04. 09. 97

Tensiuni induse de traznete produse la distante de 0. 1, 1 si 10 km UE Distante fata de lovitura de traznet electromagnetic Tensiune indusa intr-un cablu de 1 m km V/m V 10 110 20 1 1100 200 11000 2000 0. 1 Sursa: S 738 e Campul Clark, O. ; Gavender, R. : Lightning Protection for Microprocessor based Electronic Systems. Recond of Conference Papers Industrial Applications Society, 36 th Annual Petroleum and Chemical Industriy Conference 11 -13 Sept. 1989, San Diego, CA, USA © copyright DEHN + SÖHNE 738 e. ppt / 05. 09. 97

UE Tensiunile maxime induse in buclele din instalatiile electrice interioare Tensiunea maxima ûs = ku 2 Exemplu de calcul s ûs di · dt max. (di / dt) max. Distante ûs 100 k. A/µs s ku 2 500 k. V a S 91/1 e_a © copyright DEHN + SÖHNE a = 10 m = 1 m V = 5000 m · k. A/µs 91 -1 e. ppt / 04. 09. 97

UE Tensiunile maxime induse in buclele din instalatiile interioare Tensiune maxima ûs = ku 3 · l· di dt max. b ûs l S 91/1 e_b Exemple de calcul s (di / dt) max. Distante ûs 100 k. A/µs s l ku 3 600 V © copyright DEHN + SÖHNE b = 3 mm = 10 m V = 0. 6 m · k. A/µs 91 -1 e. ppt / 04. 09. 97

UE Model experimental pentru determinarea supratensiunilor de comutatie care apar in functionarea lampilor fluorescente Paralelle Datenleitung Empfänger S 1569 Datenleitung Sender © copyright DEHN + SÖHNE 1569. ppt / 14. 06. 99 / OB

UE Supratensiuni care insotesc functionarea unui tub fluorescent 50 V div 2 µs div S 701 e © copyright DEHN + SÖHNE 701 e. ppt / 05. 09. 97

UE Supratensiuni de impuls/punctuale in sistemele electrice si echipamentele cu tensiuni nominale de pana la 1000 V Echipamente / Cabluri / Conductoare Tensiuni longitud. UL Generatoare electrice Carcasa/pamant Echipamente de telecomunicatii Tens. transvers. Uq intre componentele interne din echipamente Circuite cu componente discrete Circuite integrate, tehnica bipolara (TTL) Circuite integrate , tehnica bipolara de inalt nivel HTTL si operatii de amplificare Circuite integrate, tehnica MOS S 216 e_a © copyright DEHN + SÖHNE Supratensiune de impuls/ punctuale 5. . . 8 k. V 1. . . 3 k. V 0. 5. . . 5 k. V 6. . . 100 V *) 3. . . 300 V *) 3. . . 100 V *) *) val. dep. de energ. de desc. 216 e. ppt / 04. 09. 97

UE Supratensiuni de impuls/punctuale in sistemele electrice si echipamente cu tensiuni nominale de pana la 1000 V Echipamente/ Cabluri / Conductoare Cabluri de telecomunicatii Supratensiuni de impuls/ punctuale 5. . . 8 k. V cabluri de masura si semnalizare, cabluri electrice de putere up to 20 k. V Cabluri electrice de putere up to 30 k. V S 216 e_b © copyright DEHN + SÖHNE 216 e. ppt / 04. 09. 97

UE Standarde nationale si internationale © copyright DEHN + SÖHNE

UE Standardizarea in IEC TC 81 IEC 61024 -1/ Ed. 2 Protectia cladirilor impotriva focului, exploziilor si a pericolelor mortale and life hazards IEC 81/151/CDV Status: MCR circulated Forecast: 2000 issue: July 2000 877 e_a Standard IEC 61024 Protectia cladirilor impotriva trasnetelor Part 1: Principii generale IEC 61024 -1 Publicat: 1990 -03 „Protectii la supratensiuni“ Standard IEC 61663 Protectie impotriva trasnetului -Linii de telecomunicatii Standard IEC 61312 Protectii impotriva LEMP Part 1: Principii generale IEC 61312 -1 Published: 1995 -02 Partea 2 (specificatii tehnice): Protectie a structurilor, legate Section 1: Ghidul A La armaturile interioare Selectia nivelelor de protectii si la impamantare pentru sistemele de protectii IEC 61312 -2 TS impotriva trasnetelor Published: 1999 -08 IEC 61024 -1 -1 Publicat: 1993 -08 Partea 3 (specificatii tehnice): Cerinte asupra dispozitivelor Section 2: Ghidul B de protectii(SPDs) Design, instalare, IEC 61312 -3 TS mentenanta si Status: Document in presa Inspectia sistemelor de protectii impotriva Amendament 1: Anexa D trasnetelor Coordonare SPD Publicat: 1998 -05 In cadrul structurilor existente IEC 81/150/CD Status: Document in curs de editare Forecast: 2001 Part 4 (Technical Report): Protectia echipamentelor in strucuturile existente Publicat 1998 -09 Part 1: Instalatii de fibre optice IEC 61663 -1 Publicata: 1999 -07 Partea 2: Liniile din conductori metalici ale abonatiilor conductors IEC 61663 -2 Status: Document in presa Raport tehnic IEC 61662 Estimare a riscului de distrugeri datorita trasnetelor Publicat: 1995 -04 Amendment 1 to IEC 61662 Publicat: 1996 -05 IEC 61662/Ed. 2 TS Riscul datorat trasnetului IEC 81/156/CD Status: MCR circulated Forecast: 2000 Raport tehnic IEC 61819 / Ed. 1 Parametrii de test Simularea efectelor componentelor LPS IEC 81/145/CDV Status: Document in stadiul final Forecast: 2000 TR Part 5: Ghid de aplicare IEC 81/152/CD Status: Documentatie in curs de editare Forecast: 2000 © copyright DEHN + SÖHNE 877 e. ppt / 06. 07. 2000 / KK

UE TC 81 Lightning Protection TC 81 „Protectii la supratensiuni“ WG 3 IEC 61312 -1 LEMP – Principii generale WG 6 IEC 61819 Parametrii de test MT 7 Recapitulare 61024 -1 TF 1 IEC 61312 -5 - Ghid de aplicatii TF 2 IEC 61312 -2 - Protectia structurilor TF 3 IEC 61312 -3 - SPDs TF 4 IEC 61312 -4 - Structuri existente 877 e_d issue: July 2000 © copyright DEHN + SÖHNE 877 e. ppt / 18. 07. 2000 / KK

UE Protectia la trasnet CLC TC 81 X „Protectii la trasnet" Standard EN 61663 „Protectii la trasnetelinii de telecomunicatii" Partea 1: Instalatii pe baza de fibra optica pr. EN 6163 -1 Publicat: 1999 Partea 2: Linii ce utilizeaza conductori metalici pr. EN 61663 -2 Publicat: 1999 EN 50164 Componentele protectiilor la trasnet (LPC)" Partea 1: Cerinte in ceea ce priveste componentele de conectare EN 501641 Publicat: 1999 Partea 2: Cerinte in ceea ce priveste conductoarele si materialele de impamantare pr. EN 501642 Forecast: 2000 Partea 3: Requirements for isolating spark gaps pr. EN 50164 -3 Forecast: 2001 877 e_c © copyright DEHN + SÖHNE Standard EN 61312 „Protectii contra impulsurilor Electromagnetice generate de trasnet" Estimari de risc Part 1: Principii generale pr. EN 61312 -1 Forecast: 2000 issue: June 2000 877 e. ppt / 27. 06. 2000 / KK

UE CLC TC 81 X - Protectia la trasnet CLC TC 81 X „Protectia la trasnet“ WG 1 Retele de telecomunicatii WG 2 Componente WG 3 LEMP WG 4 Risc issue: July 2000 877 e_e © copyright DEHN + SÖHNE 877 e. ppt / 18. 07. 2000 / KK

UE Standardizarea protectiei la trasnet IEC CLC DKE IEC 61024 -1 1990 -03 IEC International ENV 61024 -1 1995 -01 CLC European DIN V ENV 61024 -1 (VDE V 0185 Part 100) Cu anexa nationala 1996 -08 (albastru) S 878 e_a DKE national Stand. Committee © copyright DEHN + SÖHNE apr. 3 ani de testare 878 e. ppt / 10. 09. 97

UE Standardizarea protectiei la trasnet IEC CLC DKE EN EN 61024 -1 DIN EN 61024 -1 (VDE 0185 Part 100) Traducere din germana EN 61024 -1 S 878 e_b © copyright DEHN + SÖHNE 878 e. ppt / 10. 09. 97

UE Aplicare profesionala a prestandardului european(ENV) in Germania Traducerea germana a ENV 61024 -1 (1995 -01) + Anexe nationale Proiectul german standard DIN V ENV 61024 -1 (VDE V 0185 Partea 100) (albastru) 1996 -08 S 879 e © copyright DEHN + SÖHNE 879 e. ppt / 16. 11. 99 / ESC

UE S 1516 e Standardizarea protectiei la trasnet IEC CLC DKE IEC 1312 Mai 1995 IEC international trecere CLC European DIN VDE 0185 - 103 (VDE 0185 Part 103): 1997 -09 “White print” DKE Comitetul de standardizare nat. © copyright DEHN + SÖHNE 1516 e. ppt / 05. 09. 97

UE Standardizare in IEC SC 37 A „Dispozitive de protectie la supratensiuni a circuitelor de joasa tensiune“ Standard IEC 61643 -11 Dispozitive de protectie la supratensiuni conectate la sistemele de distributie de joasa tensiune. Part 11: Cerinte de performanta si metode de testare Publicat: 1998 -02 Corrigendum to IEC 61634 -11 Publicat: 1998 -11 Standard IEC 61643 -12 Ed. 1. 0 Dispozitive de protectie la supratensiuni conectate la sisteme de distributie de joasa tensiune. Partea 12: Selectii si principii de aplicare IEC 37 A/97/CDV Status: CDV; Forecast 2000 IEC 61643 -11 A 1 F 1 + F 2 F 1: Schimbari diverse F 2: Propuneri de proiecte pentru a integra un TOV-Test caracteristic in standard IEC 37 A/94/CDV; 37 A/95/CDV; 37 A/96/CDV. Status: CDV Status: Forecast 2000 Standard IEC 61643 -21 Disp. de prot. conectate in ret. de telecom. si semnalizare - Partea 1: Performante cerute si metode de testare IEC 37 A/101/FDIS; Status: Forecast 2000 Standard IEC 61643 --22 Dispozitive de protectie la supratensiuni conectate la sisteme de telecomunicatii si retele de semnalizare Partea 22: Selectii si principii de aplicare IEC 37 A/58/NP Status: ANW; Forecast 2000 issue: Oktobeer 2000 877 e_b © copyright DEHN + SÖHNE 877 e. ppt / 23. 10. 2000 / KK

UE Standardizare in SC 37 B IEC SC 37 B „Componente specifice limitatoarelor de curent si dispozitivelor de protectie la supratensiuni“ IEC TC 64 JWG 31 Supratensiuni si protectii la supratensiuni IEC 61643 -311: Componente pentru dispozitivele de protectie la supratensiuni in circuitele de joasa tensiune Partea 1: Specificatii pentru descarcari in tub cu gaz (GDT) IEC 62066 IEC 37 B/46/CDV Informatii generale de baza ref. la supratensiuni si Status: CDV Protectia la supratensiuni in retele de joasa tensiune IEC 61643 -321: Componente pentru dispozitivele de protectie la supratensiuni in circuitele de joasa tensiune Partea 2: Specificatii pt. Dioda avalansa(ABD)“ IEC 37 B/48/CDV Status: CDV IEC 64/1125/CDV Status: CDV ; Forecast 2000 IEC 61643 -323: Componente pentru dispozitivele de protectie la supratensiuni in circuitele de joasa tensiune Partea 3: Specificatii pentru varistorul pe baza de oxid metalic (MOV) IEC 37 B/43/CDV Status: CDV IEC 61643 -341: Componente pentru dispozitivele de protectie la supratensiuni in circuitele de joasa tensiune Partea 4: Specificatii pentru tiristor supresor (TSS)“ IEC 37 B/47/CDV Status: CDV 877 e_f issue: Oktober 2000 © copyright DEHN + SÖHNE 877 e. ppt / 23. 10. 2000 / KK

UE Standardizarea in IEC SC 37 A „Dispozitive de protectie la supratensiuni in circuitele de joasa tensiune“ R. Odenberg, USA Germania: Delegat sef: Dr. P. Hasse Delegat: Dr. R. Brocke WG 3 Selectii si principii de aplicare pentru dispozitivele de protectie la supratensiuni in circuitele de joasa tensiune. A. Rousseau, F Delegat german: G. Wolff WG 4 Dispozitive de protectie la supratensiuni a sistemelor de telecomunicatii si a retelelor de semnalizare J. S. Bonnesen, USA German delegate: R. Hausmann WG 5 Dispozitive de protectie la supratensiuni R. Odenberg, USA German delegate: Dr. P. Hasse Dr. R. Brocke issue: Oktober 2000 877 e_g © copyright DEHN + SÖHNE 877 e. ppt / 23. 10. 2000 / KK

UE EMC-conceptul de zone de protectie la traznet © copyright DEHN + SÖHNE

Conceptul zonelor de protectie la traznet UE LPZ 0 A LEMP Conductoare de protectie orizontale LPZ 0 B M ü LPZ 1 “Sfera de protectie" raza 20 m LEMP Ecran de protectie al camerei aer conditionat LPZ 2 Ecranul aparatelor LPZ 3 ü LPZ 0 B ü ü ü LEMP Podea intermediara Bara locala de legatura ü Camera video ü Lampa Priza ü LPZ 0 B SEMP Sistem de alimentare cu en. electrica Otel beton Electrod de pp in fundatie S 659/3 e ü termoficare ü Retea de informatii LPZ 1 Legaturi locale de echipotentiere DPS clasa B protectia la curent de traznet ü © copyright DEHN + SÖHNE Zona de protectie Legaturi locale de echipotentiere DPS clasa C, D protectie la supratensiuni LPZ 659 -3 e. ppt / 04. 09. 97

UE External Lightning Protection System (Interception System, Down Conductor, Foundation Earth Electrode) Electrod de priza de pamant in globat in fundatie S 801 e_a © copyright DEHN + SÖHNE 801 e_a. ppt / 09. 97

UE Protectia gurilor de aerisire de acoperis 45° Protectia ventilatiei de acoperis cu un electrod de interceptare conform DIN VDE 0185 T 1 Legatura ventilatiei de acoperis cu un descarcator conf. DIN VDE 0185 T 1 Legatura directa a ventilatiei de acoperis conform ABB editia 8 S 369/1 e © copyright DEHN + SÖHNE 369 -1 e. ppt / 05. 09. 97

UE Legaturi ale structurilor de acoperis Acoperis Legatura prin descarcator Legatura directa UF LF Linii de date Subsol CPU S 1535 e RD © copyright DEHN + SÖHNE EBB 1535 e. ppt / 05. 09. 97

Efectul de ecranare magnetica a structurilor de otel pt armarea betonului UE Lovituri succesive Ref. Extras din Standard VG 96 907 Part 2/Issue Sept. 1986 “Trotectia impotriva impulsului electromagnetic nuclear. ” Prima lovitura 60 100 31. 6 10 3. 16 1 w = 12 mm d = 2 mm 50 w = 10 cm d = 12 mm 40 w = 20 cm d = 18 mm 30 w 20 w = 40 cm d = 25 mm w = ochiuri d = diametru 10 0 102 S 761 e d Factorul de ecranare Sf 316 Efectul de ecranare magnetica (d. B) 1000 3 103 3 104 © copyright DEHN + SÖHNE 3 105 3 106 f (Hz) 761 e. ppt / 06. 09. 97

UE Ecranarea structurilor Structura de beton Izolator suport Inel de impamantare Structura de otel Legaturi la fatada Punct de impamantare Nivelul solului S 665 e © copyright DEHN + SÖHNE 665 e. ppt / 09. 97

Legaturi de echipotentiere pentru protectia la traznet EBB PS Apa Z Gaz Protectie catodica a conductelor Electrod de impamantare in fundatie S 532/3 e © copyright DEHN + SÖHNE Parti exterioare ale (LPS) sist de protectie la traznet UE Protectia la traznet legaturi de echipotentiere la intrarea retelelor in cladire 532 -3 e. ppt / 08. 09. 97

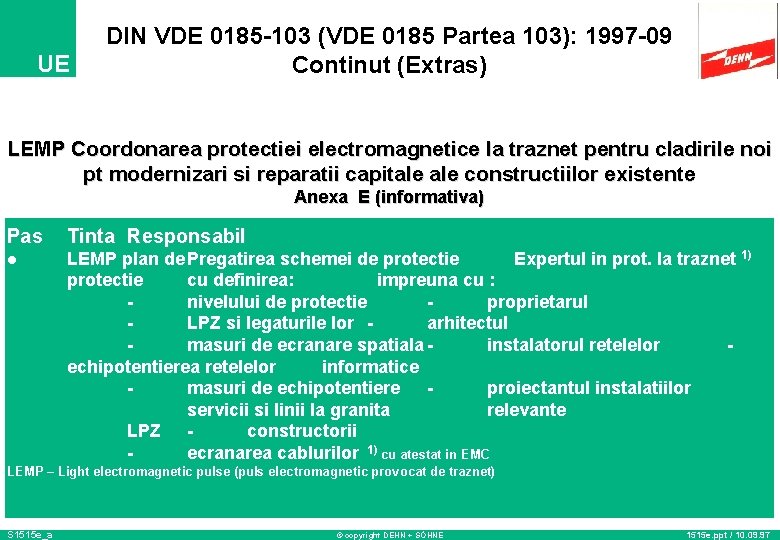

UE DIN VDE 0185 -103 (VDE 0185 Partea 103): 1997 -09 Continut (Extras) LEMP Coordonarea protectiei electromagnetice la traznet pentru cladirile noi pt modernizari si reparatii capitale constructiilor existente Anexa E (informativa) Pas Tinta Responsabil l LEMP plan de Pregatirea schemei de protectie Expertul in prot. la traznet protectie cu definirea: impreuna cu : nivelului de protectie proprietarul LPZ si legaturile lor arhitectul masuri de ecranare spatiala instalatorul retelelor echipotentierea retelelor informatice masuri de echipotentiere proiectantul instalatiilor servicii si linii la granita relevante LPZ constructorii ecranarea cablurilor 1) cu atestat in EMC 1) LEMP – Light electromagnetic pulse (puls electromagnetic provocat de traznet) S 1515 e_a © copyright DEHN + SÖHNE 1515 e. ppt / 10. 09. 97

UE DIN VDE 0185 -103 (VDE 0185 Partea 103): 1997 -09 Continut (Extras) LEMP Coordonarea protectiei electromagnetice la traznet pentru cladirile noi pt modernizari si reparatii capitale constructiilor existente Anexa E (informativa) Pasi Tinta Responsabil l LEMP proiec- Memoriu general si prezentarea protectiei elementelor protectiei Lista componentelor Proiectarea de detaliu elaborarea graficelor de lucrari l LEMP constructia instalatiei de protectie si - Pt exemplu un atelier de proiectare Calitatea lucrarilor Instalatorul sistemului Cartea tehnica expertul in protectia la traznet Dispozitii de santier si consemnarea si proiectantii sau o dirigentia lucradetaliilor de executie institutie de dirigentie de rilor santier S 1515 e_b © copyright DEHN + SÖHNE 1515 e. ppt / 10. 09. 97

UE DIN VDE 0185 -103 (VDE 0185 Partea 103): 1997 -09 Continut (Extras) LEMP Coordonarea protectiei electromagnetice la traznet pentru cladirile noi pt modernizari si reparatii capitale constructiilor existente Anexa E (informativa) Pasi Tinta Responsabil Aprobarea Verificare documentatiei Expert independent in protec. LEMP proiectului tii la traznet sau institutii de protectie de dirigentie l l Inspectii repetate Confirmarea ca sistemul corespunde necesitatilor de protectie S 1515 e_c © copyright DEHN + SÖHNE - //- 1515 e. ppt / 10. 09. 97

UE Protectia la supratensiuni - in sistemele de alimentare cu energie electrica © copyright DEHN + SÖHNE

UE Cai de descarcare a curentului de traznet 100% Paratraznet Sistemul de telecomunicatii 50% Bara de echipotentializare Sist. de alim. energie electrica conducte de metal 50% S 602 e © copyright DEHN + SÖHNE Sistemul de impamantare 602 e. ppt / 09. 97

UE Parametrii curentului de traznet Parametrii Nivel de protectie I II III-IV Val. de varf a curentului I (k. A) 100 150 200 Energie specifica W/R (MJ/ ) 2. 5 Sarcina de impuls Q Impulse (As) 50 Sarcina totala Q Total (As) Eficienta 100 80 -90% 5. 6 10 75 100 150 200 95% 98% Lit. : DIN V ENV 61024 -1 (VDE V 0185 Part 100) S 712 e © copyright DEHN + SÖHNE 712 e. ppt / 04. 09. 97

UE Teste cu curenti de traznet (k. A) 100 k. A i 80 k. A 1 2 3 curba µs 10/350 8/80 8/20 i max. k. A 100 5 Q As 50 10 0. 1 W/R J/ 2. 5· 106 5· 105 0, 4· 103 Standard IEC 61024 -1 -1 DIN VDE 0675 T. 6, E DIN VDE 0432 T. 2 60 k. A 1 50 k. A 40 k. A 2 20 k. A 3 80 µs 200 µs 350 µs 600 µs 800 µs 1000 µs t S 916 e © copyright DEHN + SÖHNE (µs) 916 e. ppt / 09. 97

Aplicatii ale echipamentelor DEHN la protectia la supratensiuni categoria IV UE 6 k. V IV Categoria supratensiunii (DIN VDE 0110/IEC Publ. 664) Supratensiunea admisibila SE Clasa descarcatorului Tensiunea reziduala Usp S 608 e_b 6 k. V B Echipament protectia la curent de traznet SPD B IV DEHNport® * DEHNbloc® ** DEHNport® NH ** < 4 k. V Curentul nominal de descarcare is. N* 75 k. A (10/350) ** 75 k. A (10/350) tripolar © copyright DEHN + SÖHNE 608 e_b. ppt / 05. 09. 97

UE Clase conform E DIN VDE 0675 -6 Parametrii privind : Clasa descarcatorului Nivelul protectiei Capacitatea de descarcare B conform DIN V ENV 61024 -1 (VDE V 0185 Part 100) sau DIN VDE 0100 -534/A 1 E DIN VDE 0675 -6/A 1 Tabelul 7 or tensiune reziduala categoria IV conform DIN VDE 0110 Part 1 max. 4 k. V E DIN VDE 0675 -6/A 1 forma de unda a curentului de traznet 10/350 µs S 752 e_a © copyright DEHN + SÖHNE 752 e. ppt / 08. 09. 97

UE DEHNport® Date tehnice: Uc 255 V~ i. B 75 k. A (10/350) 1 pol 100 k. A (10/350) 2 -4 poli Usp < 3. 5 k. V (1. 2/50) Art. No. 900 100 S 894 e 440 V~ DEHNp ort 900 101 © copyright DEHN + SÖHNE 894 e. ppt / 09. 97

UE S 1519 e Eclatoare in tandem © copyright DEHN + SÖHNE 1519 e. ppt / 09. 97

UE S 2604 DEHNport © copyright DEHN + SÖHNE 2604. ppt / 13. 01. 2000 / SM

UE L 1 L 2 L 3 N PE DEHNport® instalat in circuite TN-S F 1 F 2 F 3 Sectiunea conductorului 16 mm² 125 A 25 mm² 160/200 A 35 mm² 250 A Permite conectarea conductoarelor multifilare 50 mm² F 4 F 5 F 6 DEHNport Blitzstromableiter Sectiune = cu sectiunea cond. PE F 4 - F 6 250 A g. L necesare doar daca F 1 - F 3 > 250 A g. L S 890 e © copyright DEHN + SÖHNE 890 e. ppt / 09. 97

UE L 1 L 2 L 3 PEN DEHNport® instalat in circuite. TN-C F 1 F 2 F 3 sectiune conductor 16 mm² 125 A 25 mm² 160/200 A 35 mm² 250 A Permite conectarea conductoarelor multifilare 50 mm² F 4 F 5 DEHNport Blitzstromableiter F 6 DEHNport Blitzstromableiter Sectiune = cu sectiunea cond. PE F 4 - F 6 250 A g. L necesare doar daca F 1 - F 3 > 250 A g. L S 890/1 e © copyright DEHN + SÖHNE 890 -1 e. ppt / 09. 97 / AHE

UE S 1561 e_a “Degajari de gaze" care insotesc functionarea unui DEHNport © copyright DEHN + SÖHNE 1561 e. ppt / 19. 09. 97

Red Line UE S 1558 e Presiune controlata capsula: eclator © copyright DEHN + SÖHNE 1558 e. ppt / 19. 09. 97

UE S 2606 DEHNbloc/3 © copyright DEHN + SÖHNE 2606. ppt / 13. 01. 2000 / SM

UE Red Line DEHNbloc® l Descarcator clasa B è tripolar versiunea: 100 k. A (10/350), fara scurgeri de curent l Presiune controlata capsula: eclator è nu esapeaza! è Nu necesita distante de siguranta fata de alte echipamente l Versiune tripolara è ideal pt. sistemele TN-C è economiseste spatiul è Conexiuni multifunctionale pt. fire si cleme S 1356 e © copyright DEHN + SÖHNE 1356 e. ppt / 09. 97

UE S 1599_a Tablou electric cu DEHNbloc® © copyright DEHN + SÖHNE 1599. ppt / 29. 01. 98 / CG

Red Line UE S 2600 DEHNbloc / 3 in instalatii © copyright DEHN + SÖHNE 2600. ppt / 13. 01. 2000 / SM

UE Red Line DEHNport® NH l Descarcator clasa B è curent admisibil 25 k. A (10/350) è fara scurgeri de curent l presiune controlata capsula : eclator è nu esapeaza! è Nu necesita distante de siguranta fata de alte echipamente l poate fi instalat in NH suport de fuzibil gama 00 è ideal pentru aplicatii industriale è utilizare eficienta in toate tipurile de tablouri S 1357 e © copyright DEHN + SÖHNE 1357 e. ppt / 09. 97

Propuneri de aplicatii cu echipamentele DEHN in DIN VDE pt. protectia la supratensiuni UE Categorii de supratensiuni in conformitate cu DIN VDE 0110 Partea 1 6 k. V IV SE 4 k. V III 2. 5 k. V II 1. 5 k. V I C D E M 230/400 V B Clasele echip de protectie conf. E DIN VDE 0675 Partea 6/A 1 S 608 e_a © copyright DEHN + SÖHNE 608 e_a. ppt / 05. 09. 97

Propuneri de aplicatii cu echipamentele DEHN de protectie la supratensiuni categoria III UE 4 k. V III Categoria supratensiunii (DIN VDE 0110/IEC Publ. 664) Nivelul de protectie al tensiunii Clasa descarcator M Echipamente DEHN recomandate Pentru protecie la supratensiuni atmosferice Tensiune reziduala Usp C S 608 e_c III 4 k. V C DEHNguard® T VNH NHVM appr. 1 to 1. 5 k. V Curentul nominal de descarcare is. N 5 -15 k. A (8/20) © copyright DEHN + SÖHNE 608 e_c. ppt / 05. 09. 97

UE Clasele descarcatoarelor in concordanta cu E DIN VDE 0675 -6 Clasa descarcator Specificatii bazate pe Nivelul de protectie Capacitatea de descarcare C In scopul protectiei la In concordanta cu supratensiuni in E DIN VDE 0675 -6/A 1 concordanta cu DIN VDE 0100 Tabelul 7 forma undei 8/20 µs Partea 443 sau 534/A 1 si or DIN VDE 0110 min. 5 k. A supratensiunea admisibila Partea 1 category III in concordanta cu max. 2. 5 k. V DIN VDE 0110 Partea 1 © copyright DEHN + SÖHNE

Red Line UE DEHNguard® Diagrama circuitului de baza Date tehnice: Uc 75 V~ isn 10 k. A (8/20) 150 V~ Usp < 450 V < 750 V S 893 e 275 V~ 320 V~ 440 V~ 600 V~ 15 k. A (8/20) < 1. 5 k. V < 1. 75 k. V < 2. 25 k. V < 3 k. V © copyright DEHN + SÖHNE DEHNg uard 893 e. ppt / 05. 09. 97

Red Line UE DEHNguard® T Date tehnice: Uc 75 V~ isn 10 k. A (8/20) 150 V~ 275 V~ 320 V~ 440 V~ 600 V~ 15 k. A (8/20) DEHNg uard. T Usp < 450 V < 750 V S 895 e < 1. 5 k. V < 1. 75 k. V < 2. 5 k. V < 3 k. V © copyright DEHN + SÖHNE 895 e. ppt / 09. 97

UE S 1902 DEHNguard® 275 in retele TN-S © copyright DEHN + SÖHNE 1902. ppt / 20. 07. 99 / CG

Red Line UE S 2601 DEHNguard in retele TNS 230/400 © copyright DEHN + SÖHNE 2601. ppt / 13. 01. 2000 / SM

DEHNguard® Instalare in retele TN-S UE L 1 L 2 L 3 N PE F 1 F 2 F 3 Conductor sectiunea transversala min. a cablului de intrare max. 35 mm² Conectari posibile 35 mm² multifilar 25 mm² masiv F 4 F 5 F 6 DEHNguard Typ 275 DEHN Sectiunea transversala a cablului de impamintare cel putin ca cea a cablului de intrare F 4 - F 6 125 A g. L necesare daca F 1 - F 3 > 125 A g. L S 889 e © copyright DEHN + SÖHNE 889 e. ppt / 05. 09. 97

Red Line VNH 280 UE l Descarcator clasa C è Varistor è Tensiune reziduala 1. 2 k. V è Curentul nominal de descarcare de 10 k. A (8/20) l Pentru inserare in suportii de sigurante NH de marime 00 è Partenerul ideal al instalatiilor industriale è Aplicare economica in toate domeniile l Fuzibili de siguranta inclusi è Nu necesita siguranta in amonte è Cost redus in aplicatii S 1359 e © copyright DEHN + SÖHNE 1359 e. ppt / 05. 09. 97

UE Distanta minima dintre protectiile la curent de trasnet si supratensiuni L 1 L 2 L 3 N DEHNport DEHNguard Typ 275 Blitzstromableiter DEHN Lungimea cablului cu 4 conductoare 5 m* DEHN * 15 m daca conductorul este independent S 1004 e Descarcator clasa B Descarcator clasa C DEHNport® DEHNguard® © copyright DEHN + SÖHNE 1004 e. ppt / 05. 09. 97

UE Red Line DEHNbridge Element de legatura l Inductanta nominala de 15 µH è Asigura coordonarea sigura intre protectia clasa B si protectia clasa C l Curent nominal de 35 A è Montare in instalatii compacte cu ar fi sisteme de telefonie mobila, statii de pompe, etc. si in locuinte individuale l Instalare usoara è Conectare cu bare de conexiuni è Bornele permit legarea atat a conductoarelor cat si a barelor de conexiuni S 1358 e © copyright DEHN + SÖHNE 1358 e. ppt / 05. 09. 97

UE Red Line Element de legatura DEHNbridge 63 A l Inductanta nominala de 15 µH è Asigura coordonarea sigura intre protectia clasa B si protectia clasa C l Curent nominal de 63 A l Montare simpla è Conectare cu bare de conexiuni è Bornele permit legarea atat a conductoarelor cat si a barelor de conexiuni S 1559 e © copyright DEHN + SÖHNE 1559 e. ppt / 22. 09. 97 / AHE

Aplicatii posibile cu echipamente DEHN la supratensiuni atmosferice si de comutatie de categorie II UE 2. 5 k. V II Categoria de supratensiuni (DIN VDE 0110/IEC Publ. 664) II Supratensiunea admisibila 2. 5 k. V Clasa descarcatorului D Echipamente DEHN recomandate Pentru protectie la supratensiuni categoria II NM DK 280 NSM-Protector S- / SF- Protector Tensiune reziduala Usp D S 608 e_d Curentul nominal de descarcare is. N © copyright DEHN + SÖHNE apr. 1 k. V 2. 5 k. A (8/20) 608 e_d. ppt / 05. 09. 97

UE Clase de descarcatoare in conformitate cu E DIN VDE 0675 -6 Clasa SPD Specificatii bazate pe Nivelul de protectie Curentul nominal de descarcare D Descarcator pentru In conformitate cu E DIN VDE 0675 -6/A 1 racordate la prize Tabel 7 sau forma de unda 8/20 µs in concordanta cu DIN VDE 0100 -534/A 1 DIN VDE 0110 min. 1. 5 k. A sau Partea 1 supratensiune admisibila min. 1. 5 k. V cat. II conform DIN VDE 0110 Part 1 S 752 e_c © copyright DEHN + SÖHNE instalatii mobile 752 e. ppt / 08. 09. 97

UE Red Line SPS-Protector l Descarcator cu filtru de inlaturare a interferentelor è modul cu intrari si iesiri è pot fi montate pe sine DIN è curent nominal de 3 A l Filtru de rejectie al interferentelor è Pierderi de insertie mari > 80 d. B (1 MHz) l Indicator vizual de functionare è LED verde è Contact semnalizare la distanta S 1360 e © copyright DEHN + SÖHNE 1360 e. ppt / 02. 10. 97

UE S 1946_b Red Line DEHNrail © copyright DEHN + SÖHNE 1946. ppt /16. 12. 99 / SM

UE Scheme de montaj a descarcatorului tip NM DK 280 L L Priza protejata Indicator vizual de defect N N PE PE N N L L max. 16 Ag. L S 736 e © copyright DEHN + SÖHNE 736 e. ppt / 05. 09. 97

UE Red Line S + SF-Protector l S-Protector è Adaptor clasa D pt. priza protejat la supratensiuni è curent nominal 16 A è indicator vizual de prezenta tensiunii è indicator vizual de defect l SF-Protector Clasa D stecher cu protectie la supratensiune cu filtru de rejectie a interferentelor è indicator vizual de prezenta tensiunii è indicator vizual de defect è Stecher l Economiseste costul protectiei la curent de traznet è Este posibila coordonarea energiei S 1361 e © copyright DEHN + SÖHNE 1361 e. ppt / 05. 09. 97

UE S 1904 S-Protector © copyright DEHN + SÖHNE 1904. ppt / 17. 12. 99/ SM

UE l Red Line SFL-Protector Class D multiplicator de prize cu protectie la supratensiuni cu filtru de inlaturare al perturbatiilor è 5 prize pt receptoare electrice - ideal pentru alim. calculatorului l Util in aplicatii practice è curent nominal 16 A è dotat cu intrerupator general cu de stare (de prezenta a tensiunii) è indicator vizual de defect ( lampa rosie stralucitoare) S 1362 e © copyright DEHN + SÖHNE 1362 e. ppt / 05. 09. 97

Schema de principiu de protectie selectiva la supratensiuni in sisteme TN conform DIN VDE 0110 UE Tablou secundar L 1 L 2 L 3 N PE DEHNguard T VM 280 Contor Tablou principal Min. distance: 15 m NM DK 280 NSM Protector S-Protector SFL-Protector DEHNport DEHNbloc DEHNp. NH VGA 63 A k. Wh 6 A L 1 L 2 L 3 PEN N PE EBB S 638 e © copyright DEHN + SÖHNE 638 e. ppt / 05. 09. 97

Red Line UE Scheme de principiu conform propunerii Germaniei la IEC TC 64 pt. aplicatii in retelele TT L 1 L 2 L 3 Descarcator L => N N Descarcator N => PE PE S 1532 e © copyright DEHN + SÖHNE 1532 e. ppt / 05. 09. 97

Red Line DEHNgap B UE l Descarcator montat inte N si PE pt. circ 3+1 in sisteme TT conform E DIN VDE 0100 -534/A 1 (VDE 0100 Part 534/A 1): 1996 -10 l curentul maxim admisibil / tensiunea remanenta è 100 k. A (10/350) B DEHNgap N-PE -Ableiter Blitzstrom è < 4 k. V (1, 2/50) l borne multifunctionale è pt. fire si bare preformate S 1553 e © copyright DEHN + SÖHNE 1553 e. ppt / 09. 97

Red Line DEHNgap C UE l Descarcator montat inte N si PE pt. circ 3+1 in sisteme TT conform E DIN VDE 0100 -534/A 1 (VDE 0100 Part 534/A 1): 1996 -10 l curentul maxim / tensiune remanenta è 20 k. A (8/20) è < 1. 5 k. V DEHNgap C N-PE gs Überspannun Ableiter l borne multifunctionale è pt. fire si legaturi preformate S 1554 e © copyright DEHN + SÖHNE 1554 e. ppt / 09. 97
