DEFINISI FUNGSI DAN BINAAN BAB 3 DEFINISI PLC

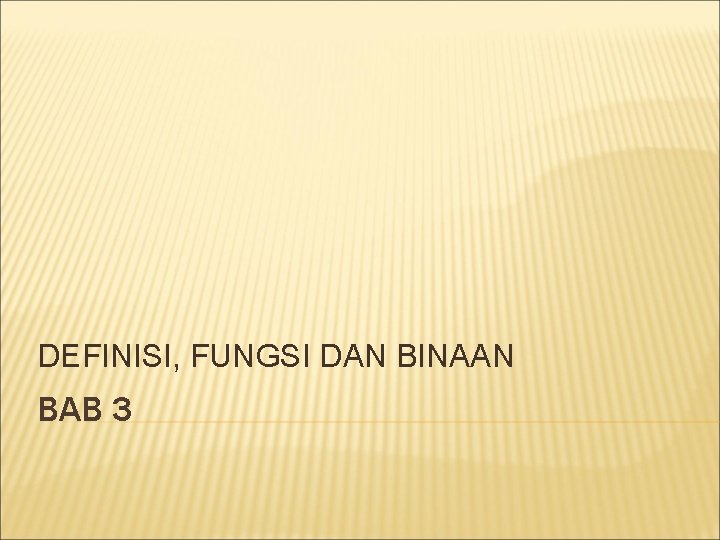

DEFINISI, FUNGSI DAN BINAAN BAB 3

DEFINISI PLC � � SATU SISTEM ELEKTRONIK BEROPERASI DIGITAL YANG DIGUNAKAN DALAM PERSEKITARAN INDUSTRI MENGGUNAKAN INGATAN BOLEH ATURCARA UNTUK SIMPANAN DALAMAN DIATAS ARAHAN UNTUK MELAKSANAKAN FUNGSI TERTENTU SEPERTI LOGIK, TURUTAN, PEMASAAN, PEMBILANG DAN PENGIRAAN MATEMATIK UNTUK MENGAWAL BERBAGAI MESIN.

SPESIFIKASI AWAL SISTEM KAWALAN • KEPERLUAN KOS YANG RENDAH • PENGGUNAAN SECARA PINTAR • PENGAWAL YANG MUDAH DIKAWAL. • MUDAH DIATURCARA • TIDAK PERLU PENDAWAIAN SEMULA KEATAS SISTEM KAWALAN JIKA BERLAKU PERUBAHAN SPESIFIKASI KEATAS ATURCARA SISTEM • LEBIH KECIL, MURAH DANKEBOLEHARAPAN KAWALAN YANG TINGGI. BARU • BINAANNYA RINGKAS DAN PENYELENGGARAANNYA MURAH • KOS YANG KOMPETITIF

FUNGSI PLC KAWALAN JUJUKAN • PENGGANTI GEGANTI KAWALAN LOGIK KONVENTIONAL • PEMASA/PEMBILANG • PENGGANTI KAD KAWALAN PAPAN LITAR BERCETAK • PENGAWAL MESIN DAN PROSES BAGI KAWALAN AUTOMATIK, SEPARUH AUTOMATIK DAN MANUAL. KAWALAN CANGGIH • MENYELESAIKAN OPERASI MATEMATIK • MENGURUSKAN MAKLUMAT • KAWALAN ANALOG • KAWALAN MOTOR SERVO • KAWALAN MOTOR PELANGKAH • KAWALAN P. I. D (PROPORTIONAL INTEGRAL DERIVATION) KAWALAN SELIAAN • PROSES PAPARAN DAN PENGGERA • DIAGNOSIS DAN PAPARAN KEROSAKAN • ANTARAMUKA DENGAN KOMPUTER (RS 232 C / RS 422) • ANTARAMUKA PENCETAK / ASCII • RANGKAIAN AUTOMASI KILANG • RANGKAIAN KAWASAN TEMPATAN (LAN) • RANGKAIAN KAWASAN MELUAS WAN)

JENIS-JENIS BINAAN PLC PADAT PLC MODULAR PLC KAD PASAK

KELEBIHAN PLC � � � � � TEMPOH PERLAKSANAAN SESUATU PROJEK KAWALAN YANG PENDEK MUDAH DIBUAT PENGUBAHSUAIAN ATURCARANYA PENGIRAAN KOS PROJEK YANG TEPAT MEMERLUKAN KOS LATIHAN YANG PENDEK REKABENTUK SISTAM KAWALAN MUDAH DIUBAH DENGAN MENGGUNAKAN PERISIAN APLIKASI KAWALAN MELUAS PENYELENGGARAAN MUDAH KEBOLEHHARAPAN TINGGI PERKAKASAN PENGAWAL YANG PIAWAI KETAHANAN KEPADA MASALAH PERSEKITARAN PROSES.

UNIT PEMPROSESAN PUSAT � � � § § § v UNIT INI ADALAH UNIT TERPENTING DI DALAM BINAAN SESEBUAH PLC. DI DALAM UNIT INI TERLETAKNYA SATU CIP LITAR TERKAMIL IAITU CIP MIKROPEMPROSESAN YANG MENGAWAL KESELURUHAN PROSES OPERASI KAWALAN PLC. MEKROPEMPROSESAN MENGANDUNGI BEBERAPA UNIT IAITU: UNIT ARIHMATIK UNIT KAWALAN UNIT INGATAN YANG DIKENALI SEBAGAI PENDAFTAR SILA RUJUK RAJAH DI BAWAH

REKABENTUK SEBUAH MIKROKOMPUTER ASAS

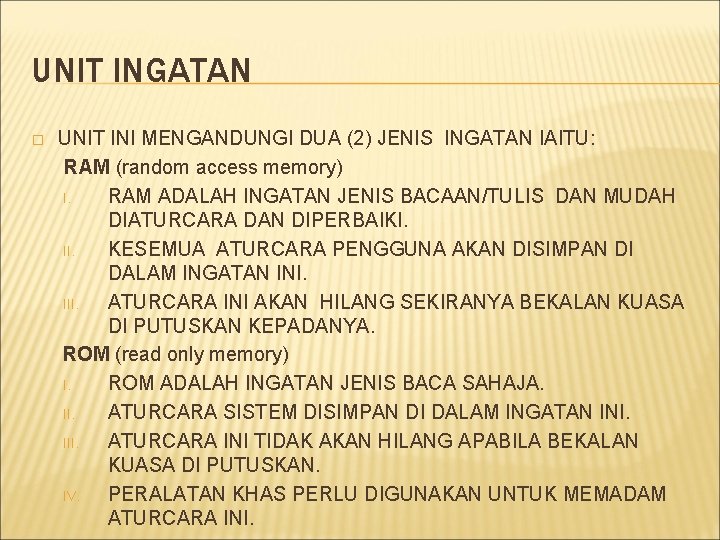

UNIT INGATAN � UNIT INI MENGANDUNGI DUA (2) JENIS INGATAN IAITU: RAM (random access memory) I. RAM ADALAH INGATAN JENIS BACAAN/TULIS DAN MUDAH DIATURCARA DAN DIPERBAIKI. II. KESEMUA ATURCARA PENGGUNA AKAN DISIMPAN DI DALAM INGATAN INI. III. ATURCARA INI AKAN HILANG SEKIRANYA BEKALAN KUASA DI PUTUSKAN KEPADANYA. ROM (read only memory) I. ROM ADALAH INGATAN JENIS BACA SAHAJA. II. ATURCARA SISTEM DISIMPAN DI DALAM INGATAN INI. III. ATURCARA INI TIDAK AKAN HILANG APABILA BEKALAN KUASA DI PUTUSKAN. IV. PERALATAN KHAS PERLU DIGUNAKAN UNTUK MEMADAM ATURCARA INI.

UNIT INPUT DAN OUTPUT � � � unit input dan unit output adalah merupakan unit yang terdapat di dalam rekabentuk dalaman PLC. Unit Input adalah unit dimana peranti masukan ( suis , penderia ) disambungkan kepadanya. Unit Output pula adalah merupakan unit untuk peranti keluaran ( lampu , motor ) disambungkan kepadanya

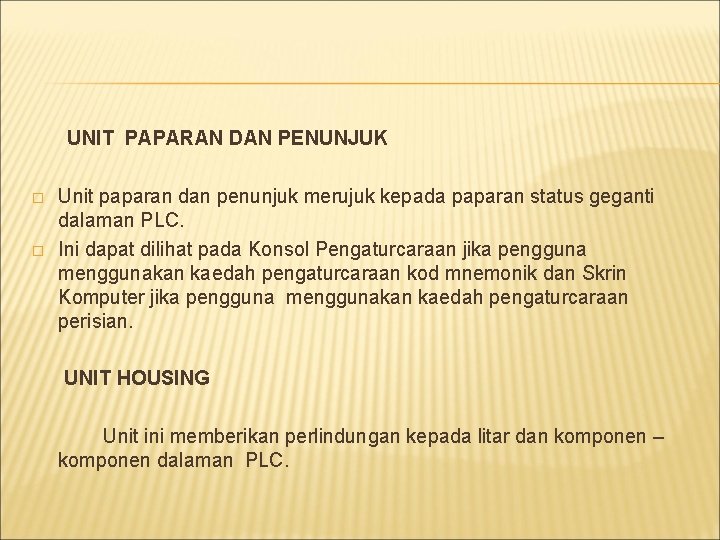

UNIT PAPARAN DAN PENUNJUK � � Unit paparan dan penunjuk merujuk kepada paparan status geganti dalaman PLC. Ini dapat dilihat pada Konsol Pengaturcaraan jika pengguna menggunakan kaedah pengaturcaraan kod mnemonik dan Skrin Komputer jika pengguna menggunakan kaedah pengaturcaraan perisian. UNIT HOUSING Unit ini memberikan perlindungan kepada litar dan komponen – komponen dalaman PLC.

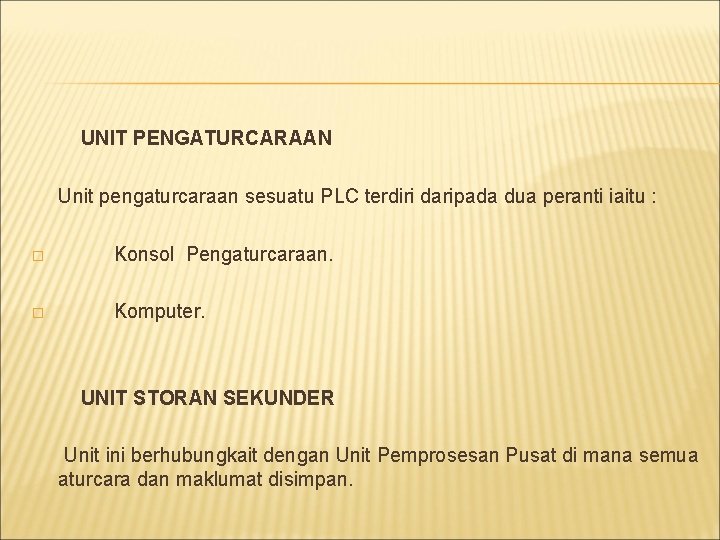

UNIT PENGATURCARAAN Unit pengaturcaraan sesuatu PLC terdiri daripada dua peranti iaitu : � Konsol Pengaturcaraan. � Komputer. UNIT STORAN SEKUNDER Unit ini berhubungkait dengan Unit Pemprosesan Pusat di mana semua aturcara dan maklumat disimpan.

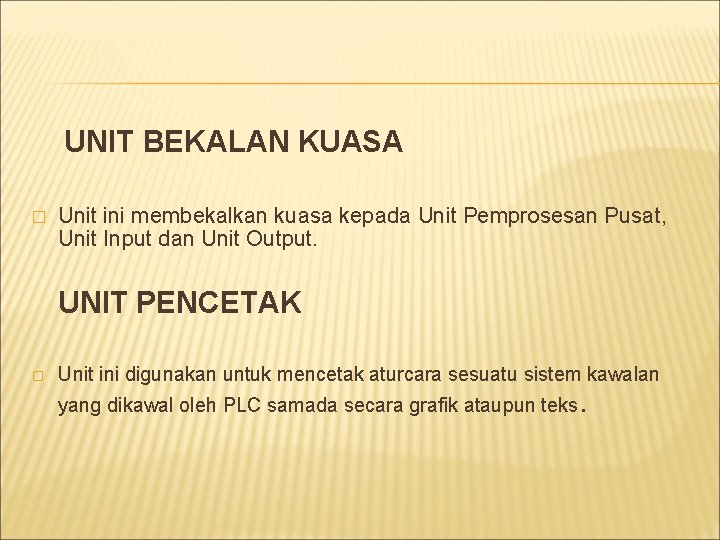

UNIT BEKALAN KUASA � Unit ini membekalkan kuasa kepada Unit Pemprosesan Pusat, Unit Input dan Unit Output. UNIT PENCETAK � Unit ini digunakan untuk mencetak aturcara sesuatu sistem kawalan yang dikawal oleh PLC samada secara grafik ataupun teks.
