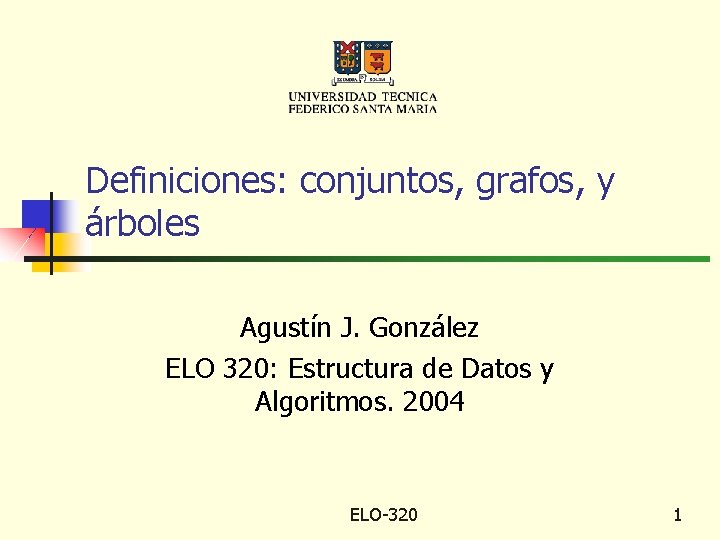

Definiciones: conjuntos, grafos, y árboles Agustín J. González ELO 320: Estructura de Datos y Algoritmos. 2004 ELO-320 1

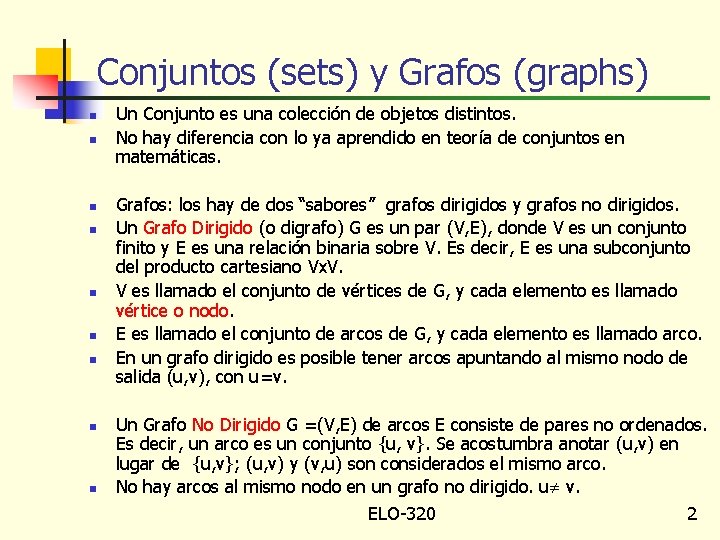

Conjuntos (sets) y Grafos (graphs) n n n n n Un Conjunto es una colección de objetos distintos. No hay diferencia con lo ya aprendido en teoría de conjuntos en matemáticas. Grafos: los hay de dos “sabores” grafos dirigidos y grafos no dirigidos. Un Grafo Dirigido (o digrafo) G es un par (V, E), donde V es un conjunto finito y E es una relación binaria sobre V. Es decir, E es una subconjunto del producto cartesiano Vx. V. V es llamado el conjunto de vértices de G, y cada elemento es llamado vértice o nodo. E es llamado el conjunto de arcos de G, y cada elemento es llamado arco. En un grafo dirigido es posible tener arcos apuntando al mismo nodo de salida (u, v), con u=v. Un Grafo No Dirigido G =(V, E) de arcos E consiste de pares no ordenados. Es decir, un arco es un conjunto {u, v}. Se acostumbra anotar (u, v) en lugar de {u, v}; (u, v) y (v, u) son considerados el mismo arco. No hay arcos al mismo nodo en un grafo no dirigido. u v. ELO-320 2

Ejemplos de Grafos n 1 2 3 4 5 6 Grafo dirigido G=(V, E), V={1, 2, 3, 4, 5, 6} E={(1, 2), (2, 4), (2, 5), (4, 1), (4, 5), (5, 4), (6, 3)} • Grafo no dirigido G=(V, E), V={1, 2, 3, 4, 5, 6} E={(1, 2), (1, 5), (2, 5), (3, 6)} ELO-320 3

Otras Definiciones En Grafos n n n Camino de largo k desde un vértice u a otro u’ es la secuencia <vo, v 1, . . , vk> de vértices tal que u=vo, u’=vk, y (vi-1, vi) pertenece a e para i=1, 2, . . k. Camino simple si todos los vértices son distintos en el camino. Ciclo en grafo dirigido: es un camino <vo, v 1, , vk> donde vo=vk y el camino contiene al menos un arco. Ciclo en grafo no dirigido: es un camino de largo tres o más que conecta un vértice con el mismo. Un ciclo es simple si v 1, v 2, . . , vk son distintos. Grafo acíclico es aquél que no tiene ciclos. ELO-320 4

Caminos y ciclos n n n 1 2 3 4 5 6 Camino simple: {4, 1, 2, 5} Camino: {4, 1, 2, 2, 5} Ciclo simple: {5, 4, 1, 2, 5} n n n Ciclo: {2, 5, 1, 2} Además este ciclo es simple. Ciclo: {5, 1, 2, 5} ELO-320 5

Definiciones en grafos (Cont) n n n n Un Grafo no dirigido es conexo si cada par de vértices están conectados por un camino. Las componentes conexas de un grafo son las clases de equivalencia bajo la relación “es alcanzable”. En otras palabras, son los conjuntos de vértices alcanzables entre sí. Un grafo dirigido es fuertemente conexo si cada par de nodos es alcanzable de uno al otro. Las componentes fuertemente conexas de un grafo dirigido son los conjuntos de vértices mutuamente alcanzables. Foresta: grafo no dirigido y acíclico Árbol libre: grafo no dirigido, acíclico, y conexo. “Dag”: grafo acíclico dirigido (Directed acyclic graph) ELO-320 6

Conexos Y Componentes Conexas n n 1 2 3 4 5 6 Es dirigido y no fuertemente conexo. Las componentes conexas son: {{1, 2, 5, 4}, {3}, {6}} n n Es no dirigido y no conexo. Las componentes conexas son: {{4}, {1, 2, 5}, {3, 6}} ELO-320 7

Divertimento n ¿Cómo alinear 10 soldados en 5 filas, líneas o columnas de 4 hombres cada una? ELO-320 8

Árboles n n Árbol libre: es un grafo no dirigido acíclico conexo. Foresta: es menos restrictivo, es un grafo no dirigido acíclico. Es decir, da la posibilidad que sea no-conexo. Árbol libre n n Foresta Ni árbol ni foresta, sólo un grafo Árbol con raíz: es un árbol libre en el cual un vértice se distingue del resto. Este vértice es la raíz. Nodo: es el término usado para referirse a un vértice de un árbol con raíz. ELO-320 9

Árboles: más conceptos n n n n Ancestro: cualquier nodo en el camino a la raíz de un nodo y es un ancestro de y. Descendiente : si x es un ancestro de y, y es un descendiente de x. Si y es un descendiente de x con x y, y es un descendiente propio de x Análogamente podemos definir un ancestro propio. Si (x, y) es el último arco en el camino desde la raíz hacia y, entonces x es el padre de y es el hijo de x. La raíz es el único nodo sin padre. Si dos nodos tienen el mismo padre son hermanos Un nodo sin hijos es un nodo externo u hoja. Los nodos no hojas son nodos internos. ELO-320 10

Altura de un árbol n n El largo de un camino es igual al número de arcos del camino. El largo del camino desde la raíz a un nodo x es la profundidad de x. La profundidad más grande de cualquier nodo del árbol T es la altura de T. => La altura de un árbol es el largo del mayor camino de la raíz a una hoja. Profundidad 0 Profundidad 1 Profundidad 2 Altura 5 Profundidad 3 Profundidad 4 Profundidad 5 ELO-320 11

Árboles binarios n Árbol binario: Un árbol binario T es una estructura definida sobre un conjunto finito de nodos que cumple: n n no contiene nodos (árbol vacío o nulo). Está compuesta de tres conjuntos disjuntos: un nodo raíz, un árbol binario llamado sub-árbol izquierdo, y un árbol binario llamado sub-árbol derecho. Hijo izquierdo / hijo derecho: la raíz del sub-árbol izquierdo / derecho ¿Cuántos nodos posee como máximo un árbol binario de altura h? ELO-320 12
