Definicin del Contexto Operacional Definicin del Contexto Operacional

Definición del Contexto Operacional: Definición del Contexto Operacional Diagrama EPS Selección de Tareas (SAE-JA 1012) Efectos, Consecuencias de las Fallas Funciones (Primarias y Secundarias) Causas de Fallas Funcionales (Primarias y Secundarias) Modos de Fallas www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición del Contexto Operacional: El Contexto Operacional se define como todas aquellas circunstancias o condiciones (Proceso Operativo, condiciones ambientales, requerimientos operacionales, políticas de operación, mantenimiento, de repuestos y así como también regulaciones ambientales, etc. ) bajo las cuales se espere que operen los ISED´s. El estudio del contexto operacional para cada ISED permite la determinación de cada una de las funciones principales y secundarias, así como también los estándares de desempeño de cada una de estas funciones, cumpliendo de esta manera con la primera de las siete preguntas del MCC. www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición del Contexto Operacional. Factores del Contexto Operacional: § Perspectivas de Producción. § Ambiente de Operación. § Calidad y disposición de la materia prima. § Estándares de Desempeño. § Políticas de Operación, Mantenimiento, Repuestos, etc. § Sistema de Instrumentación y Control. § Planes de Mantenimiento actuales. § Dìsponibilidad del personal www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición del Diagrama EPS (Entrada-Proceso-Salida): Definición del Contexto Operacional Diagrama EPS Selección de Tareas (SAE-JA 1012) Efectos, Consecuencias de las Fallas Funciones (Primarias y Secundarias) Causas de Fallas Funcionales (Primarias y Secundarias) Modos de Fallas www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición del Diagrama EPS (Entrada-Proceso-Salida): Los diagramas EPS tienen como objetivo procesar la información de la definición del Contexto Operacional del ISED para identificar Sus entradas y salidas, lo cual facilitara la tarea del establecimiento de las funciones. Productos Primarios Insumos Servicios Controles PROCESO Productos Secundarios Desechos Controles Automáticos www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Ejemplo de un Diagrama EPS (Entrada-Proceso-Salida): El siguiente Diagrama EPS, corresponde a un Sistema de Separadores de Producción de una Estación de Bombeo de Crudo. § Flujo Multifásico desde los Pozos (24. 000 bld @ 60 - 80 PSIG; 120°F). § Electricidad 24 VDC. § Aire de Instrumentos @ 120 psi. § Señales de Monitoreo y Control desde el PLC (SCADA). § Crudo mediano separado a tanque de compensación 15350 bld @ 14. 7 psig bruto: gas de salida. § Gas de salida @ 60 - 80 psig. § Señales de monitoreo y control vía telemetría (Scada). www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

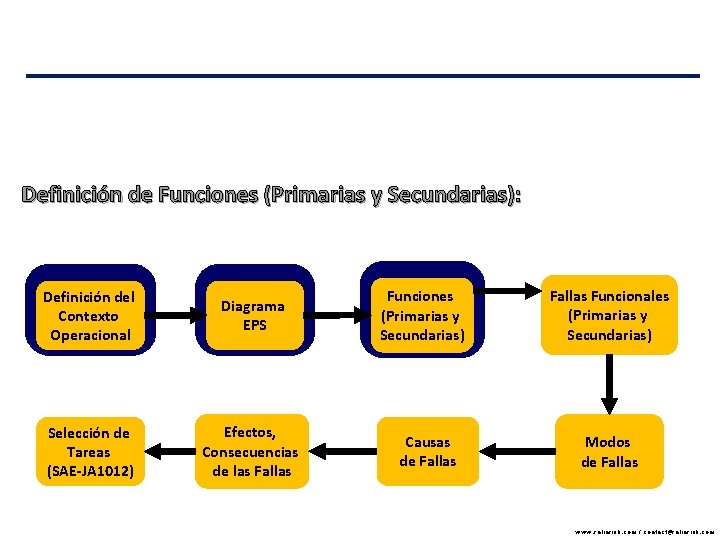

Definición de Funciones (Primarias y Secundarias): Definición del Contexto Operacional Diagrama EPS Selección de Tareas (SAE-JA 1012) Efectos, Consecuencias de las Fallas Funciones (Primarias y Secundarias) Causas de Fallas Funcionales (Primarias y Secundarias) Modos de Fallas www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

AMEF (Análisis de Modos y Efectos de Fallas): Es una metodología sistemática que permite identificar todos los posibles modos de falla que han ocurridos y potenciales en un ISED, y sus respectivos efectos o consecuencias. El AMEF permite establecer las acciones que permitan mitigar el riesgo y sus efectos sobre el proceso de Producción y la Seguridad, Higiene y Ambiente. Es una excelente herramienta para el diseño de componentes de cualquier índole. www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

AMEF (Análisis de Modos y Efectos de Fallas): Beneficios del AMEF: § Mejora la calidad, confiabilidad y seguridad de los productos / servicios / maquinaria y procesos. § Mejora en el diseño de los Planes de Mantenimiento. § Mejora la imagen y competitividad de la compañía. § Mejora la satisfacción del cliente. § Reduce el tiempo y costo en el desarrollo del producto / soporte integrado al desarrollo del producto. § Documentos y acciones de seguimiento tomadas para reducir los riesgos. § Integración con las técnicas de Diseño para Manufactura y Ensamble. www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

AMEF (Análisis de Modos y Efectos de Fallas): Aplicaciones del AMEF: § Proceso: Análisis de los procesos de manufactura y ensamble § Diseño: Análisis de los productos antes de que sean lanzados para su producción § Concepto: Análisis de sistemas o subsistemas en las primeras etapas del diseño conceptual § Equipo: Análisis del diseño de maquinaria y equipo antes de su compra. § Equipo: Diseño de Planes de Mantenimiento. § Servicio: Análisis de los procesos de servicio antes de que tengan impacto en el cliente www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

AMEF (Análisis de Modos y Efectos de Fallas). Formato del AMEF: www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Primero defino las fallas totales y luego las parciales Definición de Funciones (Principales o Secundarias): Contexto Operacional Diagrama EPS Definición de Funciones Principales Funciones Secundarias www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición de Funciones (Principales o Secundarias): Función: La palabra Función hace referencia a una actividad o al conjunto de actividades, que desempeña un ISED de forma principal o complementarias para conseguir un objetivo especifico y definido. Para el desarrollo del AMEF, se deben identificar todas las funciones del ISED (funciones primarias y secundarias, incluyendo las del sistemas de protección). La descripción de una función debe contener un verbo, un objeto, y un estándar de desempeño. www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición de Funciones (Principales o Secundarias): Funciones Principales: Funciones Secundarias: La(s) función(es) que constituyen la(s) razón(es) principal(es) por las que el activo físico o sistema es adquirido por su dueño o usuario. Las funciones que un activo físico o sistema tiene que cumplir a parte de su(s) función(es) primaria(s), tales como aquellas que se necesitan para cumplir con los requerimientos regulatorios y aquellas a las cuales conciernen los problemas de protección, control, contención, confort, apariencia, eficiencia de energía e integridad estructural. Ejemplo: Compresor Centrifugo: Elevar la presión de un gas a determinadas condiciones operacionales. Ejemplo: SAE JA 1011 Compresor Centrifugo: Contener el gas. SAE JA 1012 www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición de Funciones (Principales o Secundarias). Estándares Funcionales de Desempeño: § Parámetros Cualitativos: Representan el verbo o lo que se requiere que haga el equipo, por ejemplo: Bombear, descargar, enfriar, etc. § Parámetros Cuantitativo: Representan valores del manejo de proceso que se quiere mantener tales como volumen XX lts, temperaturas YY ˚ C, niveles ZZ mts, etc. ). § Parámetros de Funcionamiento Múltiples: Representan la posibilidad de simultaneidad de variables para que se cumpla la función, por ejemplo: bombear XX lts de producto a una presión YY y temperatura ZZ) § Parámetros de Funcionamiento Absoluto: Es utilizado cuando se debe resaltar alguna condición indeseada de la función por ejemplo: contener lubricante sin perdidas mayores a XX lts). § Parámetros de Funcionamiento Variable: Se refiere a valores Límites de Operación: Máximo, Normal, Mínimo. www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición de Funciones (Principales o Secundarias). Ejemplo de Definición de Funciones para un Compresor Centrifugo: Función Principal Función Secundaria www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición de Fallas Funcionales: Definición del Contexto Operacional Diagrama EPS Selección de Tareas (SAE-JA 1012) Efectos, Consecuencias de las Fallas Funciones (Primarias y Secundarias) Causas de Fallas Funcionales (Primarias y Secundarias) Modos de Fallas www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición de Fallas Funcionales (Total o Parcial): Contexto Operacional Diagrama EPS Definición de Funciones Fallas Funcionales Funciones Principales Fallas Funcionales Total Funciones Secundarias Fallas Funcionales Parcial www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición de Fallas Funcionales (Totales o Parciales). Falla: Terminación de la capacidad de un activo para realizar una función requerida. Falla Evidente: Falla Oculta: Una falla cuyos efectos se tornan evidentes para el personal de operaciones bajo circunstancias normales, si el modo de falla ocurre aislado. Un modo de falla cuyo efecto no es evidente para el personal de operaciones bajo circunstancias normales, si el modo de falla ocurre aislado. Ejemplo: Generador Eléctrico: electricidad. Ejemplo: Válvula ESD: Permite paso de producto sin ser requerido No genera SAE JA 1011 ISO-14224 SAE JA 1012 www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición de Fallas Funcionales (Totales o Parciales). Falla Funcionales: Es el estado en el que un ISED no se encuentra disponible para cumplir sus funciones principales y/o secundarias a un nivel de operatividad deseado. Fallas Funcionales (Una falla funcional por cada parámetro funcional). Totales (Perdida del 100%) Parciales (Perdida % menor al 100%) www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición de Fallas Funcionales (Totales o Parciales): Ejemplo de Definición de Fallas Funcionales para un Compresor Centrifugo: Falla Funcional Total Falla Funcional Parcial www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición de Modos de Fallas: Definición del Contexto Operacional Diagrama EPS Selección de Tareas (SAE-JA 1012) Efectos, Consecuencias de las Fallas Funciones (Primarias y Secundarias) Causas de Fallas Funcionales (Primarias y Secundarias) Modos de Fallas www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición de Modos de Falla: Contexto Operacional Diagrama EPS Definición de Funciones Fallas Funcionales Funciones Principales Fallas Funcionales Total Funciones Secundarias Fallas Funcionales Parcial Descripción de Modos de Falla La manera como se evidencia la perdi www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición de Modos de Falla. Modo de Falla: Un evento único, que causa una falla funcional. SAE JA 1011 SAE JA 1012 Es el efecto por el cual una falla es observada. ISO-14224 Ejemplo: Compresor centrifugo: Alto desplazamiento axial del Compresor www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición de Modos de Falla. Fuentes de Modos de Fallas: § Fabricante. § Experiencia operacional propia. § Registro históricos propios § Equipos en plantas similares. § Fuentes Genéricas. www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición de Modos de Falla. Cuales se deben registrar: Los más probables: § Que han ocurrido antes § Que son parte del programa de mantenimiento. § Otros que no han ocurrido, pero son posible. Los que no son muy probable: § Que pueden ocurrir y consecuencias graves www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición de Causas de Falla. Definición del Contexto Operacional Diagrama EPS Selección de Tareas (SAE-JA 1012) Efectos, Consecuencias de las Fallas Funciones (Primarias y Secundarias) Causas de Fallas Funcionales (Primarias y Secundarias) Modos de Fallas www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

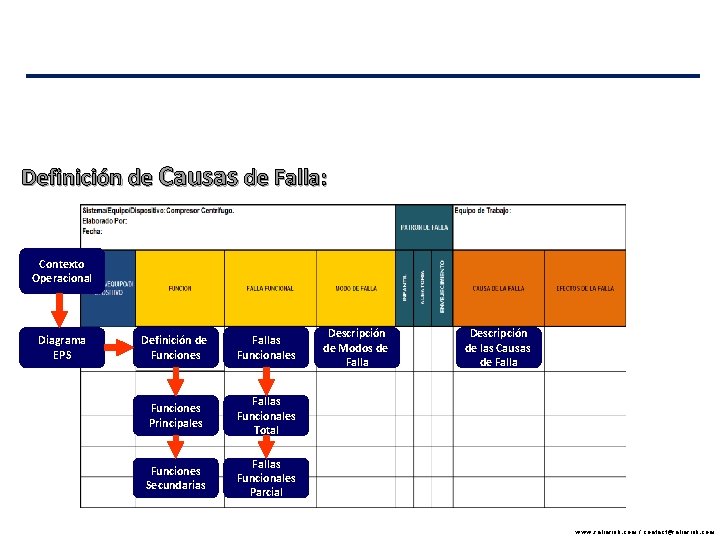

Definición de Causas de Falla: Contexto Operacional Diagrama EPS Definición de Funciones Fallas Funcionales Funciones Principales Fallas Funcionales Total Funciones Secundarias Fallas Funcionales Parcial Descripción de Modos de Falla Descripción de las Causas de Falla www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición de Causas de Falla: Causa de Falla: Circunstancias durante el diseño, la fabricación o el uso, las cuales han conducido a una falla. ISO-14224 Mecanismos de Falla: Son los procesos físicos-químicos que conducen a la falla de ISED. Corrosión Erosión Fatiga Desgaste www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Definición de Modos y Causas de Falla: Ejemplo de Definición de Modos y Causas de Falla para un Compresor Centrifugo: Modo de Falla. Causa de Falla www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Descripción de los Efectos/Consecuencias de Falla: Definición del Contexto Operacional Diagrama EPS Selección de Tareas (SAE-JA 1012) Efectos, Consecuencias de las Fallas Funciones (Primarias y Secundarias) Causas de Fallas Funcionales (Primarias y Secundarias) Modos de Fallas www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Descripción de los Efectos de Falla: Contexto Operacional Diagrama EPS Definición de Funciones Fallas Funcionales Funciones Principales Fallas Funcionales Total Funciones Secundarias Fallas Funcionales Parcial Descripción de Modos de Falla Descripción de las Causas de Falla Descripción de los efectos de la Falla www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Efectos de las Fallas: Los efectos de las fallas, es la descripción de los eventos secuenciales que suceden, desde que se origina la falla del componente o equipo y los posteriores hechos secuenciales hasta que se pierde total o parcialmente las funciones del activo que se esta analizando. www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Consecuencias de las Fallas: Las consecuencias de una falla es determinada mediante la evaluación de los efectos ocasionados al ISED y su entorno. Las consecuencias se clasifican según su impacto: Consecuencias de una Falla Consecuencias Seguridad, Higiene y Ambiente Consecuencias Operacionales Consecuencias De Fallas Ocultas Consecuencias No Operacionales www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Consecuencias en la Seguridad, Higiene y Ambiente. Consecuencias en la Seguridad: Un modo de falla o falla múltiple tiene consecuencias en la seguridad si puede dañar o matar a un ser humano SAE JA 1011 SAE JA 1012 www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Consecuencias en la Seguridad, Higiene y Ambiente. Consecuencias Ambientales: Un modo de falla o falla múltiple tiene consecuencias ambientales si puede violar cualquier norma ambiental corporativa, municipal, regional, nacional o internacional, o la regulación que aplica para el activo físico o sistema en consideración SAE JA 1011 SAE JA 1012 www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Consecuencias Operacionales. Una categoría de consecuencias de falla que afecta adversamente la capacidad operacional de un activo físico o sistema (producción, calidad del producto, servicio al consumidor, capacidad militar, o costos operacionales en adición al costo de reparación). SAE JA 1011 SAE JA 1012 www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Consecuencias No Operacionales. Las consecuencias de una falla evidente que no tienen efectos adversos directos en la seguridad, el ambiente o la capacidad operacional, son clasificadas como no operacionales. Las únicas consecuencias asociadas con estas fallas son los costos directos de reparación de las mismas y de cualquier daño secundario, entonces estas consecuencias son también económicas. SAE JA 1011 SAE JA 1012 www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Consecuencias de Fallas Ocultas. Fallas Múltiples: Un evento que ocurre si una función protectora falla mientras su dispositivo o sistema protector se encuentra en estado de falla. SAE JA 1011 SAE JA 1012 Las consecuencias de Fallas Ocultas, pueden estar asociadas desde Seguridad, Higiene, Ambiente e Impacto Operacional; pero su diferencia es que provienen de fallas ocultas que se han convertido en fallas múltiples. www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Selección de Tareas (SAE-JA 1012): Definición del Contexto Operacional Diagrama EPS Selección de Tareas (SAE-JA 1012) Efectos, Consecuencias de las Fallas Funciones (Primarias y Secundarias) Causas de Fallas Funcionales (Primarias y Secundarias) Modos de Fallas www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009

Selección de Tareas (SAE-JA 1012). La selección de las tareas que permitan mitigar o eliminar la probabilidad de ocurrencia de un evento no deseado “Falla”, es el paso más importante en el diseño de planes de mantenimiento de los ISED´s. El estándar SAE JA-1011 y SAE JA-1012, ha diseñado un flujograma (Diagrama de Decisión) para la evaluación y determinación de la estrategia y actividad de mantenimiento costo-efectiva. Este diagrama de decisión de la norma, permite evaluar además de las consecuencias en Producción y SHA, los criterios de factibilidad técnica de cada modo o causa de falla. www. reliarisk. com / contact@reliarisk. com Copyright Integrity Assessment Services C. A. 2009
