DEFINICE n n Technick plyny lze definovat jako
- Slides: 15
DEFINICE n n Technické plyny lze definovat jako plyny, které svým širokým a rozmanitým použitím se staly zbožím a jsou předmětem obchodu. Patří k nim především oxid uhličitý, kyslík, dusík, vodík, směsi vodíku a dusíku, vzácné plyny (argon, krypton, helium), rajský plyn (oxid dusný), amoniak, oxid siřičitý, acetylen
SLOŽENÍ VZDUCHU PLYN N 2 O 2 Ar CO 2 H 2 Ne He Kr Xe OBJ. % 78, 03 20, 99 0, 933 0, 030 0, 010 0, 0018 0, 0005 0, 0001 0, 000009 HMOT. % 75, 47 23, 20 1, 280 0, 046 0, 0012 0, 0007 0, 0003 0, 00004
ENTALPICKÝ DIAGRAM
ZKAPALŇOVÁNÍ VZDUCHU DLE LINDEHO 1. 2. 3. 4. 5. 6. 7. Kompresor Vodní chladič Výměník Expanzní ventil (Joule+Thomson) Zásobník na kapalný vzduch Přívod vzduchu Chladící voda Tlak na výstupu z kompresoru: 20 MPa
ZKAPALŇOVÁNÍ VZDUCHU PODLE CLAUDA n n n Tlak 5 MPa Nižší spotřeba energií (asi 50 %) 75% ochlazeného vzduchu přes detander
TECHNOLOGICKÉ SCHÉMA
REKTIFIKAČNÍ KOLONA NA DĚLENÍ VZDUCHU
KYSLÍK n n Výroba a) 97 % - frakční destilace vzduchu b) 3 % - elektrolýza vody Použití a) 67 % - oxidační procesy (zplyňování) b) 30 % - řezání a svařování kovů c) 3 % - medicinální kyslík
DUSÍK n n Výroba a) 95 % - frakční destilace vzduchu b) 5 % - koksárenské plyny Použití a) 60 % - při výrobě amoniaku b) 15 % - metalurgie (ochranná atmosféra) c) 10 % - potravinářský průmysl d) 15 % - chladící médium (kapalná forma)
ARGON n n Výroba – frakční destilace vzduchu (>99, 7%) Použití a) ochranný plyn při svařování Al, Ti a lehkých slitin b) plnění žárovek (může být znečištěn N) c) dodává se v láhvích pod tlakem 15 MPa
HELIUM n n n Hlavním zdrojem jsou americká ložiska ZP (1 -2%) Získává se nízkoteplotním dělením (19 MPa, -190 °C, plyn 98, 5 % He) Dočištěním na aktivním uhlí stoupne koncentrace nad 99, 7 % Plní se do ocelových lahví o tlaku 15 MPa a do speciálních zásobníků Plní se jím balóny Ve směsi s neonem se používá ve výbojkových trubicích
OXID UHLIČITÝ n n Zdroj a) odplyn z vypírky CO 2 po konverzi CO b) kvasné procesy Použití a) výroba močoviny b) potravinářský průmysl (sycené nápoje, konzervování) c) strojírenství + skladování/doprava hořlavých látek (inertní atmosféra) d) těžba ropy (vytlačování) e) chladivo (suchý led, -78, 5 °C) f) lékařství (uhličité koupele) g) hašení
OXID DUSNÝ n n Rajský plyn při vdechování malých dávek vyvolává opojení. Při větších dávkách působí jako narkotikum (využití v lékařství) V domácnostech se používá k přípravě šlehané smetany Průmyslově se vyrábí rozkladem dusičnanu amonného při teplotě 260 °C
ACETYLEN n n n Průmyslová výroba se provádí dvěma způsoby: a) Ca. C 2 + 2 H 2 O = C 2 H 2 + Ca(OH)2 b) 2 CH 4 = C 2 H 2 + 3 H 2 (t > 1300 °C) Použití a) organická chemie b) spolu s kyslíkem ke svařování a řezání kovů Explozivní vlastnosti a) tvorba acetylidů b) ve zkapalněném stavu je explozivní i při normální teplotě c) dodává se proto ve formě roztoku v acetonu (300 l/l při 15 °C a 1, 5 MPa)

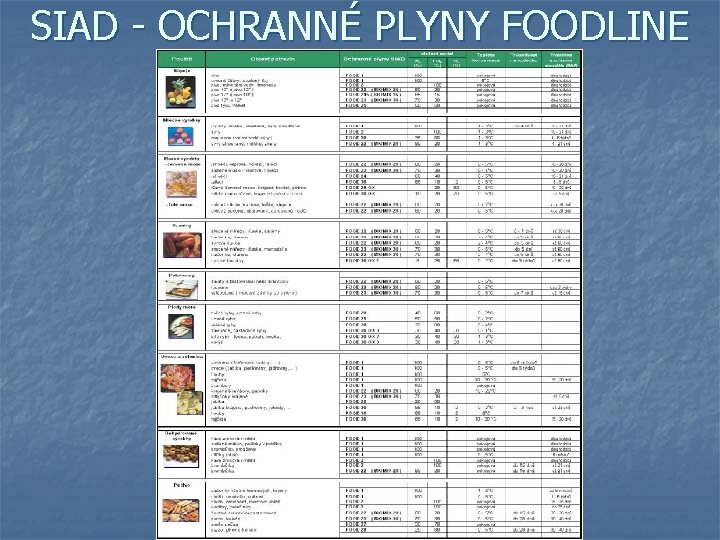

SIAD - OCHRANNÉ PLYNY FOODLINE
