Defenisi q Ergonomi berasal dari kata o ERGON

Defenisi q Ergonomi : berasal dari kata o ERGON ( Kerja ) dan NOMOS(Ilmu Pengetahuan) o Yaitu Suatu ilmu yang secara sistematis mempelajari tentang aspek manusia dalam lingkungan kerja untuk mendapatkan keserasian yang sesuai dengan manusia itup, bedasarkan kajian ilmu faal, antropometri, biomekanika , fisiologi, psikologi dan rekayasa engineering. q Penerapan Ilmu Ergonomi : o o Rancang Banguran Sistem Kerja (work design) Rekayasa Produk (product-re –design) Rancang Fasilitas ( Facility Design) Penerapan pada suatu sistem kerja yaitu memperbaiki perlatan , pengorganisasian , penentuan shift, penentuan beban kerja, waktu recovery, dll

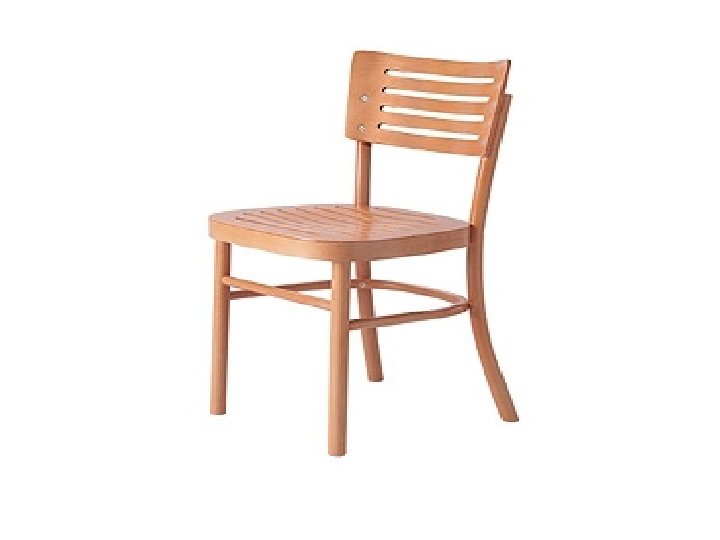

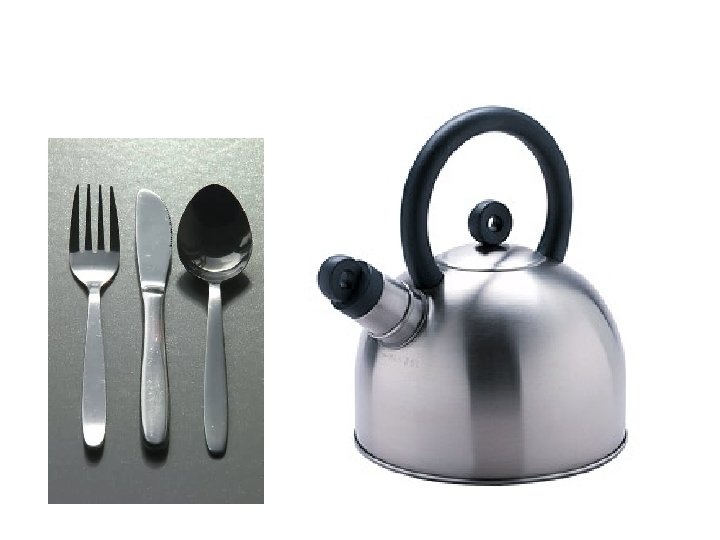

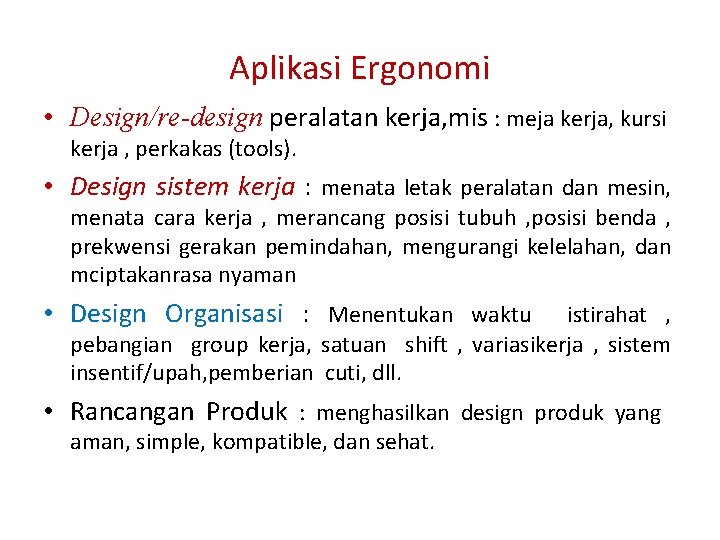

Aplikasi Ergonomi • Design/re-design peralatan kerja, mis : meja kerja, kursi kerja , perkakas (tools). • Design sistem kerja : menata letak peralatan dan mesin, menata cara kerja , merancang posisi tubuh , posisi benda , prekwensi gerakan pemindahan, mengurangi kelelahan, dan mciptakanrasa nyaman • Design Organisasi : Menentukan waktu istirahat , pebangian group kerja, satuan shift , variasikerja , sistem insentif/upah, pemberian cuti, dll. • Rancangan Produk : menghasilkan design produk yang aman, simple, kompatible, dan sehat.

ILMU ERGONOMI ANTROPOMET RI ILMU FAAL KERJA BIOMEKANIKA ANALISIS BEBAN KERJA DISPLAY /CONTROL /RATIO FAKTOR LINGKUNGAN KERJA EXPERIMENTAL DESIAIN

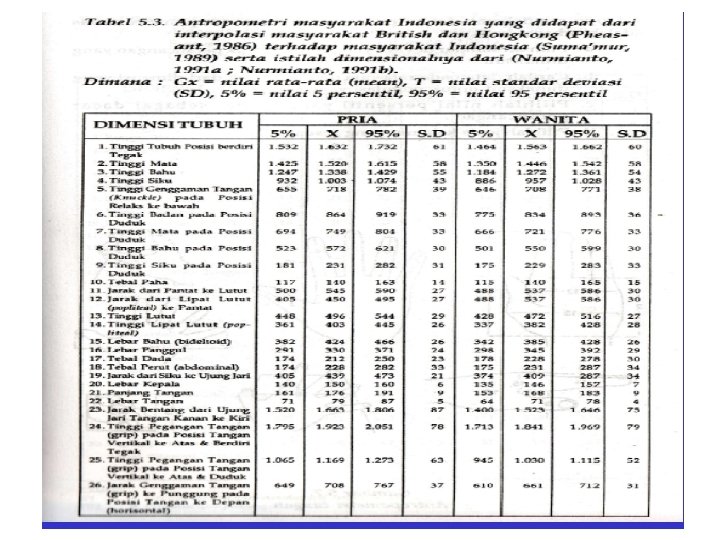

NO. 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. DIMENSI TUBUH YANG DIUKUR Tinggi Duduk Tegak Tinggi Duduk Normal Tinggi Bahu Duduk Tinggi Mata Duduk Tinggi Siku Duduk Tinggi Sandaran Punggung Tinggi Pinggang Tebal Perut Duduk Tebal Paha Tinggi Popliteal Pantat ke Lutut Lebar Bahu Lebar Sandaran Duduk Lebar Pinggul Lebar Pinggang Siku Ke Siku Tinggi Badan Tegak Tinggi Mata Berdiri Tinggi Bahu Berdiri Tinggi Siku Berdiri Tinggi Pinggang Berdiri Tinggi Lutut Berdiri Panjang Lengan Bawah Tebal Dada Berdiri SIMBOL Tdt Tdn Tbd Tmd Tsp Tpg Tpd Tp Tpo Pp Pkl Rb Lsd Lp Lpg Sks Tbt Tmt Tbb Tsb Tpgb Tlb Plb Tdb

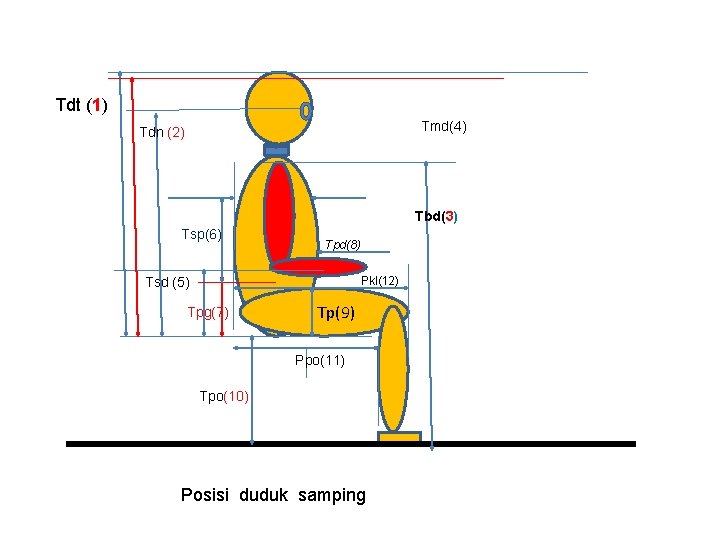

Tdt (1) Tmd(4) Tdn (2) Tbd(3) Tsp(6) Tpd(8) Pkl(12) Tsd (5) Tpg(7) Tp(9) Ppo(11) Tpo(10) Posisi duduk samping

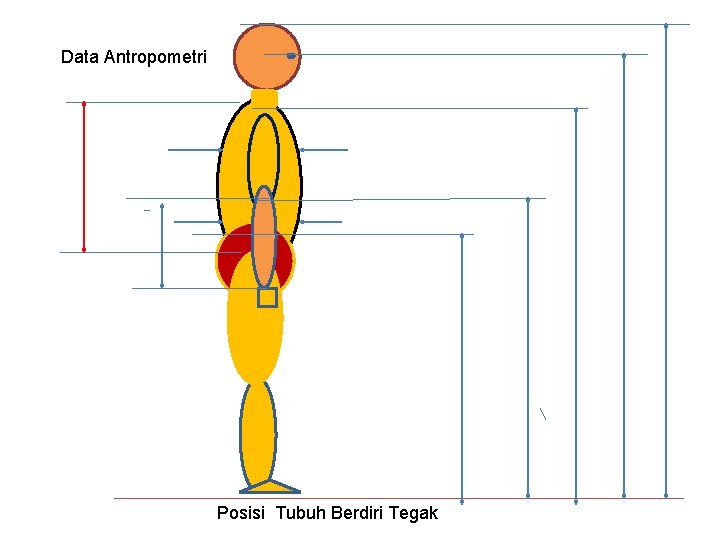

Data Antropometri Posisi Tubuh Berdiri Tegak

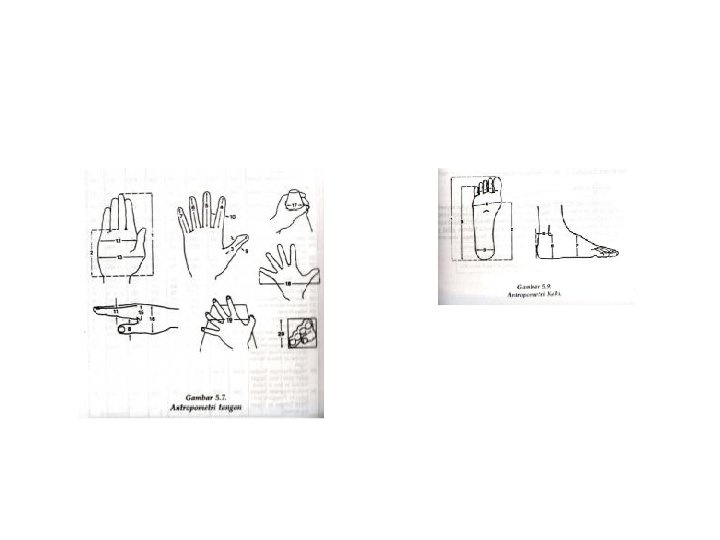

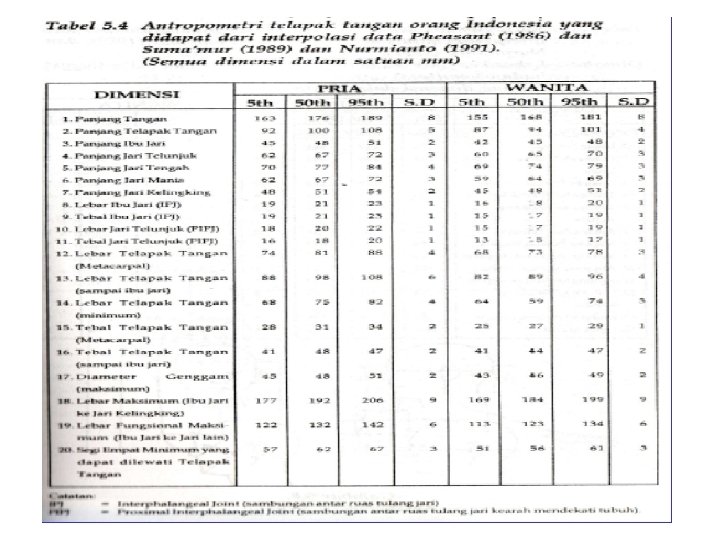

26. Tebal Perut Berdiri Tpb 27. Jangkauan. Tangan ke atas Jta 28. Jangkauan Tangan ke depan Jdt 29. Rentangan Tangan Rt 30. Panjang Jari 1, 2 , 3 , 4 , 5 Pj 31. Pangkal ke tangan Pkt 32. Lebar jari 2, 3, 4, 5 Lj 33. Lebar Tangan Lt 34. Putaran lengan Pl 35. Putaran Telapak Tangan Ptl 36. Sudut Telapak Kaki Stk

ls sks tsp tdt lpg lp tpg tpo Posisi Duduk Menghadap ke Belakang

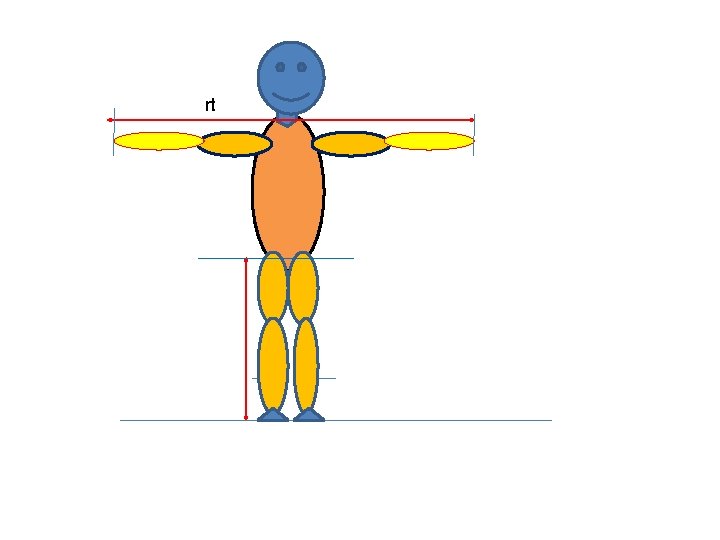

rt

Data Antropometri Posisi Tubuh Berdiri Tegak

tdn tmd tbd sks lp tpo Posisi Duduk Menghadap ke depan

Pengukuran Dimensi Tubuh Tinggi Duduk Tegak (tdt) tdt Tinggi Duduk Normal (tdn) tdn

Tinggi Mata Duduk (tmd) tmd

Tinggi Bahu duduk (tbd) tbd

Tinggi Siku Duduk (tsd) Tinggi Pinggang Duduk (tp) TP tsd

Lebar Pinggang (lp) Lebar Sandaran (Ls) Tulang Belikat Tulang Pinggang LP Lebar Sandaran

Tebal perut duduk (tp)

Tinggi Sandaran Duduk (tsd) Ujung belikat paling bawah

Tebal Paha (tph)

Tinggi Berdiri tegak (tbt) Tinggi Mata Berdiri (tmb) tbt tmb

Tinggi Pinggang Berdiri (tpb) tpb

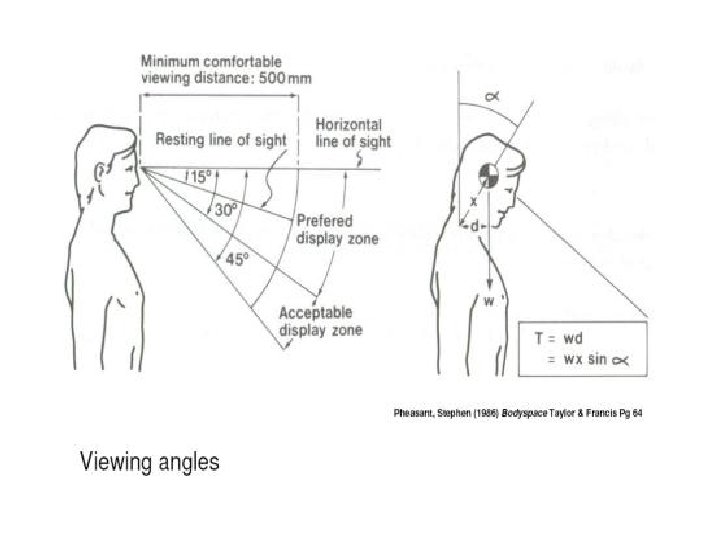

Jaraj mata dengan Meja

Jangkauan Tangan

Tinggi Lutut (tl) tl

Tinggi Siku Berdiri (tsb) tsb

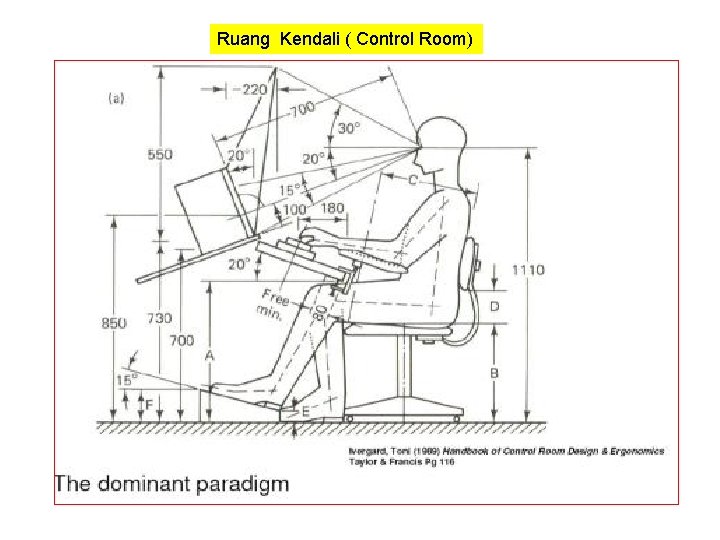

Ruang Kendali ( Control Room)

Tinggi Bahu Berdiri (tbb)

Proses Pembelajaran Sebagai Sebuah “Sistem” INPUT OUTPUT Proses ØDOSEN ØMAHASISWA ØBUKU ØSTAF AMINISTRASI ØTEKNISI v PROSES EMBELAJARAN ØSARANAPRASARANA v. PROSES PENELITIAN ØDANA v. PROSES MANAJEMEN ØDOKUMEN KUIKULUM ØLINGKUNGAN üLULUSAN üHASIL PENELITIAN üKARYA IPTEKS , LAINNYA 0 UTCOMES üPenerimaan dan Pengakuan masyarakat terhadap PTS. üPeningkatan Mutu Hidup Masyarakat dan Lingkungan

Mulai Pengamatan Menetapkan Tujuan Meneliti Proses Produksi Menentukan : a. Layout process b. Operasi proses chart Menetapkan Elemen Pekerjaan Melakukan analissis a. Metode kerja b. Studi gerakan Melakukan Pengukuran Pendahuluan Tidak Baik Ya Melakukan Pengukuran (X i) Menentukan jlh Pengamatan yg diperlukan (N’) Tidak Cukup Tidak Ya Uji Normalitas/Uji Keseragaman Data Seragam Ya Menghitung Waktu Siklus (Ws) Rating Faktor Menghitung Waktu Normal (WN) Allowance Menghitung Waktu Standard (WB) SELESAI

( PEMBAGIAN BEBAN WAKTU KERJA DAN INEFECTIVE)

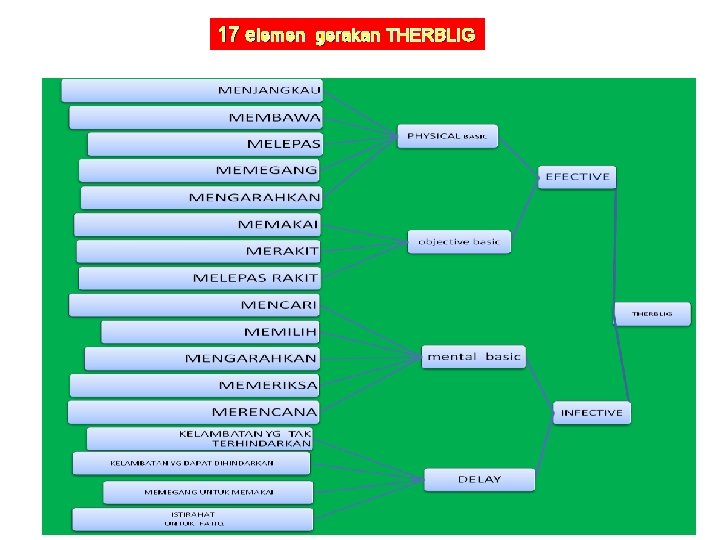

17 elemen gerakan THERBLIG

Tebal Dada (td)

Tebal Perut Bediri (tpb)
