DEEL VI RUIMTEVERWARMINGSINSTALLATIE Aanpassingen Vereenvoudigde opdeling RV Overige
- Slides: 101
DEEL VI: RUIMTEVERWARMINGSINSTALLATIE Aanpassingen - Vereenvoudigde opdeling RV - Overige wijzigingen
Overzicht wijzigingen installaties RV Vereenvoudigde opdeling Aangepaste opdeling volgens type installatie Type: geen – onvolledig – centraal – decentraal Installatie = opwekking + distributie + regeling + afgifte 1 installatie kan meerdere opwekkers hebben combinatie van afgiftesystemen Toewijzen van installaties aan ruimteclusters Overige wijzigingen Aangepaste invoer Opwekking Distributie Regeling, afgifte Bewijsstukken
Vereenvoudigde opdeling RV Installaties voor RV huidig: > 2019: vereenvoudigde indeling op basis van type installatie Geen Onvolledig (enkel opwekker) Onvolledig (enkel afgifte) Centraal: individueel ↔ collectief Decentraal
Vereenvoudigde opdeling RV <2013: max. 2 installaties >2013: max. 4 installaties >2019: onbeperkt aantal installaties meerdere opwekkers mogelijk per installatie combinatie van afgiftesystemen invoer beschikbare data onvolledige installaties mogelijk
Vereenvoudigde opdeling RV <2013: 100% | 33%-67% | 50%-50% >2013: ruimteclusters >2019: vereenvoudigde invoer ruimteclusters automatische verdeling bij meerdere installaties elke installatie moet maar 1 keer worden ingevoerd
Vereenvoudigde opdeling RV
Vereenvoudigde opdeling RV
Vereenvoudigde opdeling RV Invoer voor installaties voor ruimteverwarming Invoer voor ruimteclusters
Invoer installatie Types installatie Geen Onvolledig (enkel opwekker) Onvolledig (enkel afgifte) Centraal: individueel ↔ collectief Decentraal Installatie Opwekking: combinatie meerdere opwekkers mogelijk Distributie Regeling Afgifte
Invoer installatie
Meerdere opwekkers
Meerdere opwekkers Per installatie meerdere opwekkers mogelijk alle opwekkers in te voeren, ook als eigenschappen identiek zijn! onbeperkt aantal opwekkers mogelijk extra invoer vermogen [k. W] nodig indien gekend thermisch vermogen uit genormaliseerde vollastproef hoogste temperatuursregime hoogcalorisch gas G 20 hoogste vermogen bij modulerend bereik
Aangepaste invoer - opwekkers Invoer OPWEKKER keuze type opwekker Individueel Collectief keuze energiedrager Gas Stookolie Hout (overig) Pellets Kolen Warmtenet Elektriciteit
Aangepaste invoer - opwekkers
Aangepaste invoer - opwekkers
Aangepaste invoer - opwekkers
Aangepaste invoer - opwekkers
Aangepaste invoer - opwekkers Decentrale installatie: warmeluchtgenerator Gas, (stookolie, hout, pellets) Fictieve kachel Fabricagejaar ≥ 1985 Energiedrager volgens werkelijkheid Aanname vermelden bij vrije invoer
Aangepaste invoer - labels Labels
Aangepaste invoer - labels Labels
Aangepaste invoer - bewijsstukken Bewijsstukken WKK-certificaten en milieuvergunningen AREI keuringsverslag Technische documentatie van het warmtenet Verwarmingsauditrapport Keuringsrapport verwarmingstoestel Reinigings- en verbrandingsattest
Aangepaste invoer - distributie Distributiesysteem Externe stookplaats Combilus
Aangepaste invoer – afgifte en regeling Afgifte- en regelsysteem Naamgeving: oppervlakteverwarming Combinatie van radiatoren en oppervlakteverwarming Radiatorkranen Kamerthermostaat/Individuele temperatuurscorrectie Regeling vertrektemperatuur afgiftemedium: buitenvoeler

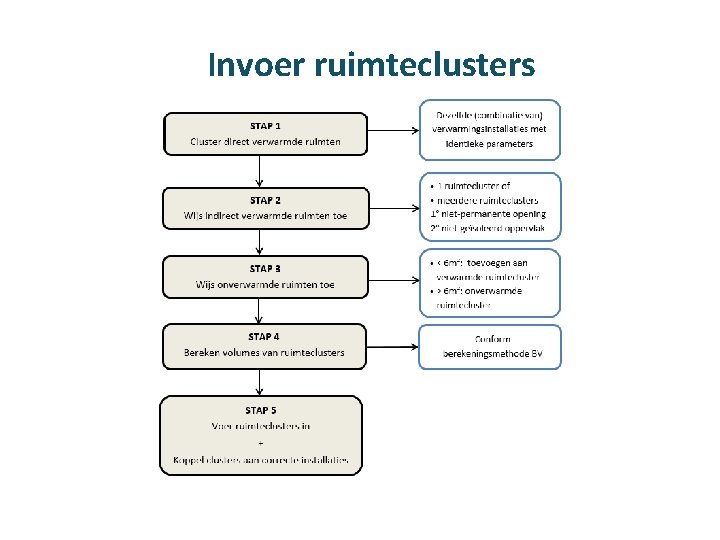

Invoer ruimteclusters
Invoer ruimteclusters Clusters invoeren in software Per cluster directe invoer volume selectie gekoppelde installaties voor RV
DEEL VI: RUIMTEVERWARMINGSINSTALLATIE Voorbeelden

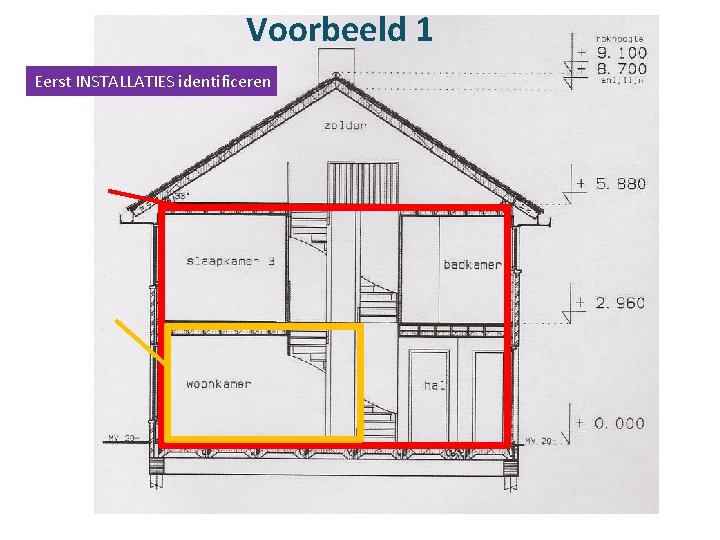

Voorbeeld 1 Eerst INSTALLATIES identificeren
Voorbeeld 1 Dan RUIMTECLUSTERS samenstellen
Voorbeeld 1 Dan RUIMTECLUSTERS samenstellen
Voorbeeld 1 2 installaties 2 ruimteclusters

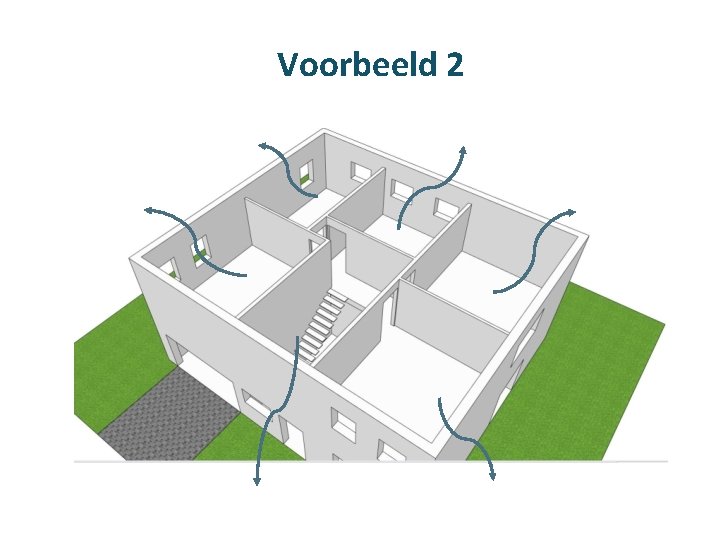

Voorbeeld 2
Voorbeeld 2
Voorbeeld 2 Eerst INSTALLATIES identificeren
Voorbeeld 2 Dan RUIMTECLUSTERS samenstellen 1. Cluster de direct verwarmde ruimtes Cluster Leefruimte: RV 1: Centrale installatie RV 2: Pelletkachel Cluster Slaapkamers: Keuken, slaapkamers, badkamers, WC RV 1: Centrale installatie
Cluster Slaapkamers: enkel RV 1 Cluster Leefruimte: RV 1 en RV 2
Voorbeeld 2 Dan RUIMTECLUSTERS samenstellen 2. Wijs de indirect verwarmde ruimtes toe aan de gepaste ruimtecluster Hal: Niet-permanente opening met de leefruimte en slaapkamers en badkamer Meer niet-permanente openingen met bad- en slaapkamers Cluster Slaapkamers
Cluster Slaapkamers: enkel RV 1 Cluster Leefruimte: RV 1 en RV 2
Voorbeeld 2 Dan RUIMTECLUSTERS samenstellen 2. Wijs de indirect verwarmde ruimtes toe aan de gepaste ruimtecluster Hal: Niet-permanente opening met de leefruimte en slaapkamers en badkamer Meer niet-permanente openingen met bad- en slaapkamers Cluster Slaapkamers Berging: Niet-permanente openingen (even groot) met keuken en WC Keuken en WC horen tot dezelfde cluster Cluster Slaapkamers
Cluster Slaapkamers: enkel RV 1 Cluster Leefruimte: RV 1 en RV 2

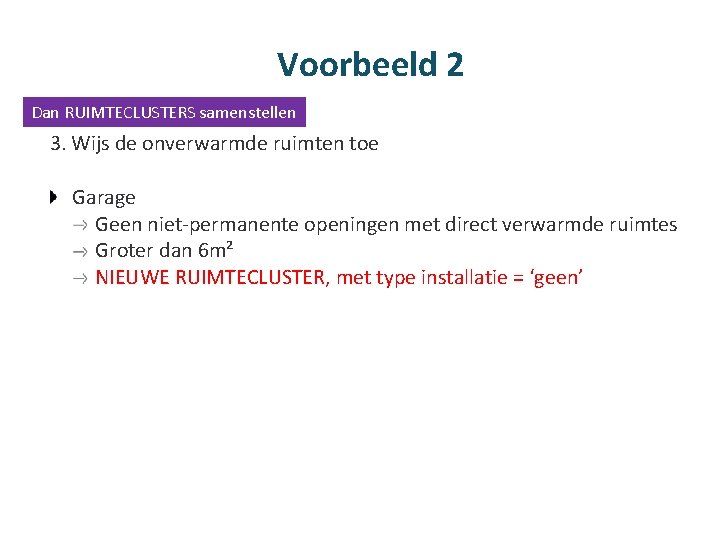

Voorbeeld 2 Dan RUIMTECLUSTERS samenstellen 3. Wijs de onverwarmde ruimten toe Garage Geen niet-permanente openingen met direct verwarmde ruimtes Groter dan 6 m² NIEUWE RUIMTECLUSTER, met type installatie = ‘geen’
Cluster Slaapkamers: enkel RV 1 Cluster Leefruimte: RV 1 en RV 2 Cluster Geen: RV 3
Voorbeeld 2 Dan RUIMTECLUSTERS samenstellen 4. Bereken het volume van de ruimteclusters Leefruimte 150, 7 m³ Slaapkamers 571, 7 m³ Garage 074, 7 m³
Voorbeeld 2 Invoer in SOFTWARE
Voorbeeld 2 Invoer in SOFTWARE
DEEL VI: RUIMTEVERWARMINGSINSTALLATIE Veelgemaakte fouten
Veelgemaakte fouten
Veelgemaakte fouten
Veelgemaakte fouten
Veelgemaakte fouten
DEEL VII: SANITAIR WARM WATER INSTALLATIE Aanpassingen
Stappenplan Bepaal de opdeling van het sanitair warm water 0 tot 4 installaties Badkamer en/of keuken Bepaal de vereiste karakteristieken per installatie voor SWW Individueel/collectief Los van CV/gekoppeld aan RV-installatie Type opwekkingstoestel Gegevens voorraadvaten Energielabel Distributieleidingen Verzamel de gegevens over een aanwezige zonneboiler
Types opwekkingstoestel – individueel Gekoppeld aan de ruimteverwarmingsinstallatie Doorstroomtoestel/ toestel met geïntegreerd voorraadvat Los voorraadvat Toestellen los van de ruimteverwarmingsinstallatie
Types opwekkingstoestel – collectief Gekoppeld aan de ruimteverwarmingsinstallatie Combinatieverwarmingstoestel doorstroom of geïntegreerd voorraadvat Collectief voorraadvat met externe warmtewisselaar Collectief voorraadvat met geïntegreerde warmtewisselaar Individuele satellietboiler met collectieve warmtetoevoer Collectieve warmtewisselaar zonder voorraadvat Individuele warmtewisselaar met collectieve warmtetoevoer
Types opwekkingstoestel – collectief Toestellen los van de ruimteverwarmingsinstallatie
Labels
Labels
Overige Vooraadvaten directe invoer volume ipv klassen indien volume niet gekend hoogte omtrek bij collectieve installaties, invoer meerdere vaten mogelijk ‘Isolatie aanwezig’ => voelen van koud voorraadvat in combinatie met warme leiding is toegelaten Distributie Elektrisch verwarmingslint Combilus
DEEL VII: SANITAIR WARM WATER INSTALLATIE Veelgemaakte fouten
Veelgemaakte fouten
DEEL VIII: VENTILATIE EN KOELING Aanpassingen
Ventilatie Stappenplan Bepaal het type ventilatiesysteem Bepaal de invoerparameters van het ventilatiesysteem Voer het ventilatiesysteem Invoerparameters m-factor uitvoeringskwaliteit regeling van een mechanisch ventilatiesysteem Reductiefactor ventilatie Type regeling Rendement warmteterugwinning Referentiejaar fabricage
Ventilatie Type ventilatiesysteem
Ventilatie Type ventilatiesysteem Warmterecuperatie Geen/ onvolledig Bijzondere systemen aardwarmtewisselaars bodemwarmtewisselaars
Ventilatie
Ventilatie
Koeling Enkel gebouw gebonden actieve koeling Som van de volumes binnen het beschermde volume met directe actieve gebouw gebonden koeling Reversibele warmtepomp dient ingevoerd te worden als koeling Geen passieve koeling
DEEL VIII: VENTILATIE EN KOELING Veelgemaakte fouten
Veelgemaakte fouten
DEEL IX: ZONNE-ENERGIE Aanpassingen - invoer zonnekaart
Oriëntatie zonnepanelen/collectoren
Werking zonnekaart
Werking zonnekaart
Werking zonnekaart
Werking zonnekaart
Werking zonnekaart
Werking zonnekaart
Werking zonnekaart

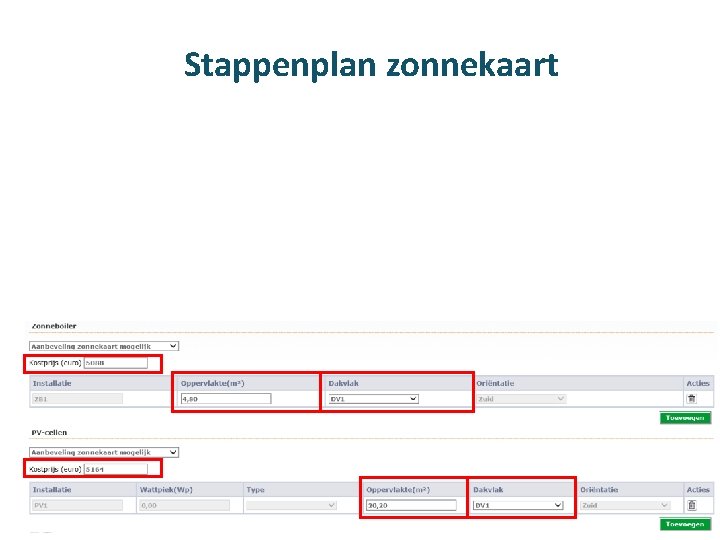

Stappenplan zonnekaart
Stappenplan zonnekaart
Stappenplan zonnekaart
Stappenplan zonnekaart
Stappenplan zonnekaart
Stappenplan zonnekaart
Stappenplan zonnekaart
DEEL IX: ZONNE-ENERGIE Voorbeelden

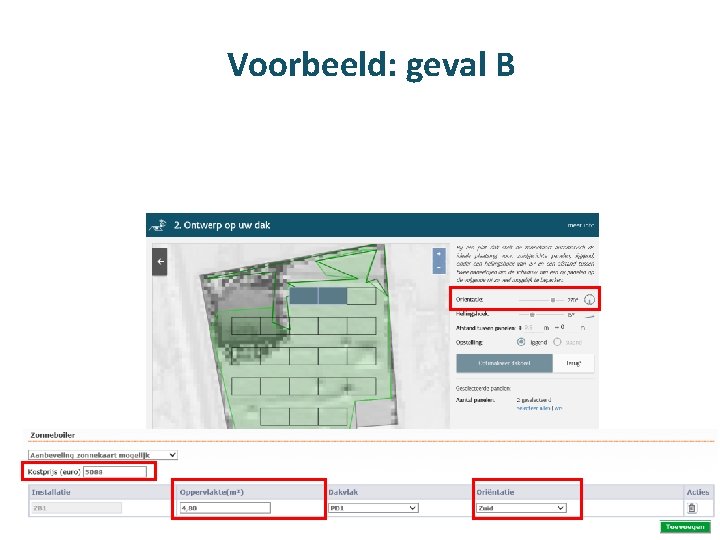

Voorbeeld: geval B
Voorbeeld: geval B
Voorbeeld: geval B
Voorbeeld: geval B
Voorbeeld: geval B
Voorbeeld: geval B
Voorbeeld: geval C
Voorbeeld: geval C
Voorbeeld: geval C
Voorbeeld: geval C
Voorbeeld: geval C
Voorbeeld: geval C
