DEEL IX Ventilatie Jouw naam Datum maand 2020
- Slides: 46
DEEL IX: Ventilatie Jouw naam Datum … maand … 2020 │1
INHOUD INSPECTIEPROTOCOL DEEL I: Wanneer moet het EPC opgemaakt worden? DEEL II: Verzamelen van de invoergegevens DEEL III: Adres, type eenheid en projectgegevens DEEL IV: Het beschermde volume, de bruikbare vloeroppervlakte, de gebouwschil en begrenzingen Deel V: Eigenschappen gebouwschil Deel VI: Ruimteverwarming Deel VII: Koeling Deel VIII: Sanitair warm water Deel IX: Ventilatie Deel X: Zonne-energie Deel XI: Verlichting │2
Deel IX Ventilatie Algemene principes van een ventilatiesysteem Stappenplan Stap 1 Mogelijke ventilatiesystemen Visuele inspectie => Herkennen van ventilatiesystemen Specifieke bewijsstukken Stap 2 Karakteristieken/invoerparameters Stap 3 Ventilatiesystemen in EPC
Tabblad 'Andere installaties’
Algemene principes ventilatiesysteem Wat is een ventilatiesysteem? regelt luchttoevoer op een gecontroleerde wijze voert lucht toe in droge verblijfsruimten voert lucht af in vervuilde verblijfsruimten doorvoer via circulatieruimten Hoe werkt het? Natuurlijk Mechanisch Gemengd (hybride) Individueel of collectief Individueel: installatie voor één enkele eenheid Collectief: installatie voor meerdere eenheden │5
Algemene principes ventilatiesysteem (IX. 1) Toevoer in droge verblijfsruimten, afvoer in vervuilde ruimten Residentieel TOEVOER AFVOER DOORVOER leefruimte, eetkamer, speelkamer, TVkamer, slaapkamer, logeerkamer, bureau, hobbyruimte, bibliotheek, home cinema, … toilet, bad- of douchekamer, keuken, wasplaats, . . . hal, gang, trap, droge berging, … Niet-residentieel TOEVOER AFVOER DOORVOER Kantoor, winkel, … toilet, bad- of douchekamer, keuken, wasplaats, archief, opslagruimte voor producten of grondstoffen (bv. Labo), serverlokaal, … hal, gang, trap, droge berging, … │6
VOORBEELD │7
Stappenplan (IX. 4) STAP 1 : Bepaal type ventilatiesysteem │8
Stap 1 Type ventilatiesystemen STAP 1 : Bepaal type ventilatiesysteem Natuurlijke toe- en afvoer (A) Mechanische toevoer en natuurlijke afvoer (B) Natuurlijke toevoer en mechanische afvoer (C) Mechanische toe- en afvoer (D) Mechanische toe- en afvoer mét warmterecup. (D) Géén of onvolledig │9
Stap 1 > Natuurlijke toe- en afvoer (IX. 6. 1) = ventilatiesysteem A Werkingsprincipe Ventilatie ZONDER enige mechanische ondersteuning Toe- en afvoer natuurlijk, door wind en thermische trek Luchtstroming Toevoer verse lucht via regelbare toevoerroosters in vensters of muren Doorvoer langs roosters in binnenwanden of deuren, of spleten onder binnendeuren Afvoer vervuilde lucht via verticale afvoerkanalen. Debiet gecontroleerd via regelbare, op afvoerkanalen aangesloten roosters │10
Stap 1 > Mechanische toe- en natuurlijke afvoer (IX. 6. 2. ) = ventilatiesysteem B Werkingsprincipe Toevoer door permanent elektrisch aangedreven ventilatoren Afvoer natuurlijk, door wind en thermische trek Gebouw staat in lichte overdruk Luchtstroming Toevoer verse lucht via roosters in verblijfsruimten Doorvoer van langs roosters in wanden/deuren of spleten onder deuren Afvoer vervuilde lucht in vervuilde ruimten via regelbare roosters op de verticale afvoerkanalen │11
Stap 1 > Natuurlijke toe- en mechanische afvoer (IX. 6. 3) = ventilatiesysteem C Werkingsprincipe Toevoer natuurlijk, door wind en thermische trek Toevoer door permanent elektrisch aangedreven ventilatoren Gebouw staat in lichte onderdruk Luchtstroming Toevoer verse lucht via roosters in vensters of muren Doorvoer langs roosters in wanden/deuren of langs spleten onder deuren Afvoer vervuilde lucht mechanisch door permanent elektrisch aangedreven ventilatoren │12
Stap 1 > Mechanische toe- en afvoer (IX. 6. 4) = ventilatiesysteem D of balansventilatie Werkingsprincipe Toevoer en afvoer door permanent elektrisch aangedreven ventilatoren Luchtstroming Toevoer van verse lucht in verblijfsruimten via permanent elektrisch aangedreven ventilatoren Doorvoer langs roosters in wanden/deuren of spleten onder deuren Afvoer van vervuilde lucht in vervuilde ruimten via permanent elektrisch aangedreven ventilatoren Geen warmterecuperatie │13
Stap 1 > Mechanische toe- en afvoer mét warmterecuperatie (IX. 6. 5) = ventilatiesysteem D of balansventilatie mét WTW Werkingsprincipe Toevoer en afvoer door permanent elektrisch aangedreven ventilatoren Warmte uit afgevoerde ventilatielucht gerecupereerd en overgedragen op toegevoerde ventilatielucht via recuperatie-unit │14
Stap 1 > Geen of onvolledig (IX. 6. 6) Situaties waarbij ventilatiesysteem niet aan beschreven voorwaarden van systeem A, B, C of D voldoet elke vorm van gecontroleerde (natuurlijk of mechanisch) ventilatie ontbreekt het ventilatiesysteem onvolledig is Inspectieprotocol IX. 6. 6
Stap 1 > Bijzondere systemen (IX. 6. 7) Aardwarmte- of bodemwarmtewisselaars Ventilatielucht voorverwarmd of -gekoeld via bodem 2 types Aarde-water warmteuitwisseling met bodem via warmtewisselaar met koelvloeistof of water Aarde-lucht directe warmteuitwisseling met ventilatielucht ook wel ‘grondbuis’ of ‘Canadese put’ genoemd │16
Stap 1 Type ventilatiesystemen HERKENNEN Hoe herkennen? Aanwezigheid regelbare ventilatieopeningen STAP 1 : Bepaal type ventilatiesysteem Toevoerroosters in droge ruimten Afvoerroosters in vervuilde ruimten Aanwezigheid permanent draaiende ventilatoren Specifiek bewijsstuk ventilatieprestatieverslag (VPV) Bij inspectie enkel aanwezigheid systeem vast te stellen. Geen controle van debieten of grootte van ventilatieopeningen nodig! │17

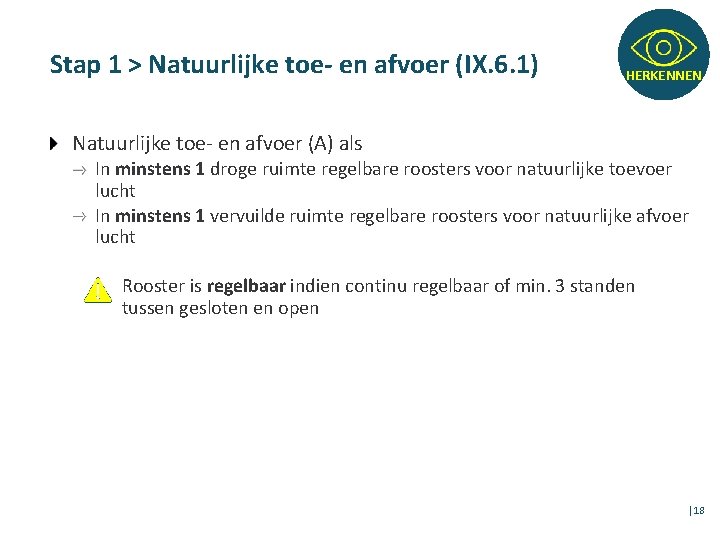

Stap 1 > Natuurlijke toe- en afvoer (IX. 6. 1) HERKENNEN Natuurlijke toe- en afvoer (A) als In minstens 1 droge ruimte regelbare roosters voor natuurlijke toevoer lucht In minstens 1 vervuilde ruimte regelbare roosters voor natuurlijke afvoer lucht Rooster is regelbaar indien continu regelbaar of min. 3 standen tussen gesloten en open │18
Stap 1 > Natuurlijke toevoer (IX. 5. 1) HERKENNEN Roosters voor natuurlijke toevoer in gevels, vensters (op beglazing of in profielen) of buitendeuren moeten regelbaar zijn Vensters op kipstand ≠ regelbare toevoeropening │19
Stap 1 > Natuurlijke toevoer (IX. 5. 1) HERKENNEN │20
Stap 1 > Natuurlijke afvoer (IX. 5. 2) HERKENNEN Roosters voor natuurlijke afvoer bevestigd op muur of plafond geven uit op schacht of zijn verbonden met verticale luchtafvoerbuis door dak moeten regelbaar zijn NIET regelbaar │21
OEFENING De energiedeskundige stelt het volgende vast: ü ü In het toilet en de badkamer is een regelbaar afvoerrooster aanwezig Er zijn in de woning echter geen regelbare toevoerroosters aanwezig Welk ventilatiesysteem stelt de energiedeskundige vast? Oplossing: Dit systeem is een ‘onvolledig ventilatiesysteem’. Omdat toevoerroosters ontbreken mag het systeem niet als een systeem met ‘natuurlijke toevoer en afvoer’ worden beschouwd. │22
Stap 1 Mechanische toe- en natuurlijke afvoer (IX. 6. 2) HERKENNEN Mechanische toe- en natuurlijke afvoer (B) als Minstens één permanent draaiende ventilator die verse lucht toevoert naar droge verblijfsruimten Geen permanent draaiende ventilator die lucht afvoert in vervuilde ruimten Minstens één vervuilde ruimte heeft rooster(s) voor natuurlijke afvoer lucht │23
Stap 1 > Mechanische toevoer (IX. 5. 3) HERKENNEN Roosters voor mechanische toevoer regelbare toevoeropeningen via kanalen verbonden met een permanent draaiende ventilator, of rechtstreeks geïntegreerde ventilator │24
Stap 1 Natuurlijke toe- en mechanische afvoer (IX. 6. 3) HERKENNEN Natuurlijke toe- en mechanische afvoer (C) als ≥ 1 droge verblijfsruimte heeft regelbare toevoerroosters geen permanent draaiende ventilatoren die lucht toevoeren in droge ruimten ≥ 1 permanent draaiende ventilator die vervuilde lucht afvoert uit ≥ 1 vervuilde ruimte, terwijl Niet-continue afzuigingen aangesloten op lichtschakelaar, dampkappen of andere vormen van onderbroken ventilatie gelden niet als mechanische afvoer!
Stap 1 > Mechanische afvoer (IX. 5. 4) HERKENNEN Roosters voor mechanische afvoer regelbare afvoeropeningen via kanalen verbonden met permanent draaiende ventilatorunit, of rechtstreeks geïntegreerde ventilator │26
Stap 1 Mechanische toe- en afvoer (IX. 6. 4) HERKENNEN Mechanische toe- en mechanische afvoer (D) als ≥ 1 permanent draaiende ventilator die verse lucht toevoert in minstens één droge verblijfsruimte ≥ 1 permanent draaiende ventilator die lucht afvoert in minstens één vervuilde ruimte Vaak zijn toevoer en -afvoer geïntegreerd in één unit Ventilatie-units met 4 kanalen, 2 toevoer en 2 afvoer │27
Stap 1 Mechanische toe- en afvoer met warmterecuperatie (IX. 6. 5) HERKENNEN Aanwezigheid warmterecuperatie? Vermelding op ventilatie-unit of in technische documentatie Vooral in energetisch ingrijpend gerenoveerde woningen, BENwoningen, passiefhuizen en lage-energiewoningen Dit systeem kan centraal systeem zijn met één ventilatie-unit, maar kan ook bestaan uit meerdere decentrale toestellen. │28
Stap 1 Specifieke bewijsstukken (IX. 2. 1) Ventilatieprestatieverslag document sinds 2016 vereist bij de EPB-aangifte opgemaakt bij de afwerking van de ventilatie-installatie documenteert de prestaties van de gerealiseerde ventilatiewerken = as-built situatie
Stap 2 Karakteristieken ventilatiesysteem STAP 2 : Bepaal de invoerparameters van het ventilatiesysteem │30
Stap 2 Karakteristieken ventilatiesysteem (IX. 7) STAP 2 : Bepaal de invoerparameters van het ventilatiesysteem Overzicht invoerparameters m-factor uitvoeringskwaliteit Regeling Reductiefactor Type regeling + herkennen Géén, onbekend of manuele regeling Klokregeling Vraagsturing: centraal of plaatselijk Eigenschappen warmteterugwinning Rendement Referentiejaar fabricage Bypass │31
Stap 2 > m-factor = waarde voor uitvoeringskwaliteit ventilatiesysteem Kwaliteit uitvoering belangrijke invloed op energieverbruik voor ventilatie mag enkel uit EPB-aangifte gehaald worden. │32
Stap 2 > Regeling (IX. 7. 2. 1) Regeling = voorziening om ventilatiedebieten aan te passen aan nood Warmteverliezen via afgevoerde ventilatielucht en energiegebruik ventilatoren belangrijke invloed op energieverbruik Reductiefactor Maat voor impact van regeling Af te leiden uit stavingstukken q q q EPB-aangifte EPB databank Ventilatieprestatieverslag Gelijkwaardigheidsbesluiten Technische documentatie Voer reductiefactor van regeling in, niet van voorverwarming ventilatie! │33
VOORBEELD Extract EPB-aangifte │34
Stap 2 > Regeling (IX. 7. 2. 1) Regeling = voorziening om ventilatiedebieten aan te passen aan nood Warmteverliezen via afgevoerde ventilatielucht en energiegebruik ventilatoren belangrijke invloed op energieverbruik Reductiefactor Type regeling Vraagsturing, centraal of plaatselijk Klok Manueel Onbekend │35
Stap 2 > Regeling (IX. 7. 2. 6) HERKENNEN Werkingsprincipe Vraagsturing ‘plaatselijk’ Regeling per ruimte of ventilatiezone Debiet past zich enkel in die ruimten/zones aan Sturing op basis van beweging, vocht, CO 2 Hoe herkennen Technische documentatie Aanwezigheid sensoren (in ventilatie-unit) Kleppen in de ventilatie-unit, per zone │36
Stap 2 > Regeling (IX. 7. 2. 5) HERKENNEN Werkingsprincipe Vraagsturing ‘centraal’ Regeling centraal Zodra detectie, wordt debiet overal gelijkmatig bijgestuurd Sturing op basis van beweging, vocht, CO 2 Hoe herkennen? Technische documentatie Aanwezigheid sensoren (in unit) │37
Stap 2 > Regeling (IX. 7. 2) Type ‘Kloksturing’ Ventilatiedebiet geregeld op basis van tijdschema Type ‘Manuele regeling’ Ventilatiedebiet manueel te regelen Vaak 3 -standenschakelaar Type ‘geen of onbekend’ Enkel aan/uit-schakelaar, ventilatiedebiet niet regelbaar Aanwezigheid regeling kan niet worden vastgesteld │38
Stap 2 > Eigenschappen warmterecuperatie (IX. 7. 3/4) Rendement Technische fiche toestel of uit EPB databank Werkwijze -> zie inspectieprotocol Rendementen in EPB-databank voor Duco. Box Energy van Duco Referentiejaar fabricage Fabricagejaar van ventilatie-unit │39
Stap 2 > Eigenschappen warmteterugwinning (IX. 7. 5) HERKENNEN Bypass = techniek om werking warmtewisselaar volledig of deels kort te sluiten lager risico op oververhitting. Hoe herkennen? Technische documentatie EPB productgegevens databank: = volledige bypass Een bypass kan enkel ingevoerd worden voor ‘EPC k. NR’ en ‘EPC GD’! │40
Stap 3 Invoer in software STAP 3 : Voer ventilatiesysteem in Tabblad ‘Andere installaties’ │41
Stap 3 Invoer in software STAP 3 : Voer ventilatiesysteem in Slechts één installatie voor ventilatie per gebouw/eenheid Meerdere ventilatiesystemen? Voer systeem met grootste aandeel in Identieke aandelen? Volgens volgende prioriteiten: D mét WTW, D zonder WTW, B, C, A │42
OEFENING De energiedeskundige stelt het volgende vast: ü ü Er wordt een EPC opgemaakt van een gerenoveerde rijwoning met een recent nieuw aangebouwd woongedeelte. In het gerenoveerde gedeelte werden in vensters raamroosters voorzien voor natuurlijke ventilatie. Natuurlijk afvoer wordt voorzien via een schouw. Het nieuw aangebouwde gedeelte wordt mechanisch geventileerd. Het gerenoveerde gedeelte omvat 70% van het beschermde volume. Welk ventilatiesysteem voert de energiedeskundige in de software in? Oplossing: Omdat de woning grotendeels geventileerd wordt door een natuurlijk ventilatiesysteem (70% van BV) wordt dit systeem in de software ingevoerd.
Stap 3 Invoer in software STAP 3 : Voer ventilatiesysteem in In het geval appartement individueel of collectief systeem? EPC van de gemeenschappelijk delen beschikbaar? Bepaal of collectieve ventilatiesysteem eenheid bedient Neem gegevens collectief systeem over Voeg gegevens regeling en m-factor toe. In het geval aardwarmte- of bodemwarmtewisselaar In te voeren als systeem met ‘mechanische toe- en afvoer met warmterecuperatie’ │44
Ventilatiesystemen in EPC Uitgangspunten “ALLE eenheden hebben altijd goede luchtkwaliteit” Dus ALTIJD minimaal ventilatiedebiet verondersteld, ook bij niet of onvolledig geventileerde woningen Impact op kengetal? Via de warmteverliezen via ventilatielucht Debieten in woningen identiek, in k. NR functie van bestemming Reductie van deze debieten enkel mogelijk door Warmterecuperatie Sturing ventilatiedebieten (k. NR) + elektriciteitsverbruik aanwezige ventilatoren (bij A = 0; bij B, C en D in functie van volume eenheid) Impact op certificaat? Type ventilatiesysteem bepaalt het aandachtspunt m. b. t. Ventilatie
EINDE DEEL IX VENTILATIE │46
