Decoder Einbau Seminar Office@Huebsch. at http: //AMW. huebsch. at © Ing. Arnold Hübsch 2003 ff 2006 06 07 http: //AMW. huebsch. at Folie von

Administratives Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Seminar Zeiten Telefone Parkplätze Nachrichten WC Rauchen Essen / Trinken http: //AMW. huebsch. at 2

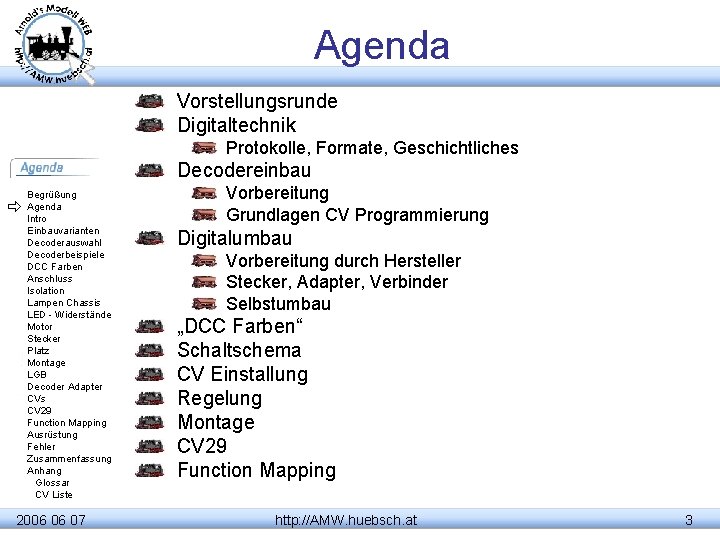

Agenda Vorstellungsrunde Digitaltechnik Protokolle, Formate, Geschichtliches Decodereinbau Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Vorbereitung Grundlagen CV Programmierung Digitalumbau Vorbereitung durch Hersteller Stecker, Adapter, Verbinder Selbstumbau „DCC Farben“ Schaltschema CV Einstallung Regelung Montage CV 29 Function Mapping http: //AMW. huebsch. at 3

Was man wissen sollte Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 DCC ist standardisiert (Datenprotokoll), Komponenten arbeiten gut zusammen (Decoder). Unterschied zwischen den Produkten z. B. Decodern liegt in den Features 128 Fahrstufen -> feineres Regeln geregelte Decoder, mit Lastausgleich „HF“ Motoransteuerung -> leise, für Faulhabermotore Einstellmöglichkeiten: man muss nicht, aber man kann Anpassungen vornehmen Zugbeeinflussung, Nummernerkennung Rangiertasten Einsteigerlösungen werden schnell recht teuer 30 VA Trafo kann gerade 2 Loks betreiben wie bremst man vor dem Signal? kann man CV‘s auslesen? http: //AMW. huebsch. at 4

Alles kompliziert! DCC ist sehr vielseitig es besteht kein Zwang, alle Features auszunützen Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Standardinstallation kostet nicht viel man kann später hochrüsten lieber gleich gute Decoder verwenden CVs sind kompliziert? 90% der Anwender (müssen) nur die Adresse einstellen gute Decoder erlauben „Reparaturen“ Ummappen defekter Ausgänge Ausregeln unrunder Getriebe http: //AMW. huebsch. at 5

Digital vorbereitet Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Decoder bereits eingebaut Decoderstecker vorhanden Platz für Einbau vorgesehen NMRA RP 9. 1. 1 Stecker Großbahn – NEM 654 H 0 – NEM 652 N – NEM 651 http: //AMW. huebsch. at # medium # 1 orange red 8 2 yellow blue 7 3 N/C white 6 4 black gray 5 6

Einbaumöglichkeiten Digital-Stecker benutzen Zusatzfunktionen nicht möglich, müssen gelötet werden Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Verkehrter H 0 Stecker? Lok fährt, Licht geht aber nicht kein Stecker vorhanden Stecker nachrüsten direkt einlöten # http: //AMW. huebsch. at medium # 1 orange red 8 2 yellow blue 7 3 N/C white 6 4 black gray 5 7

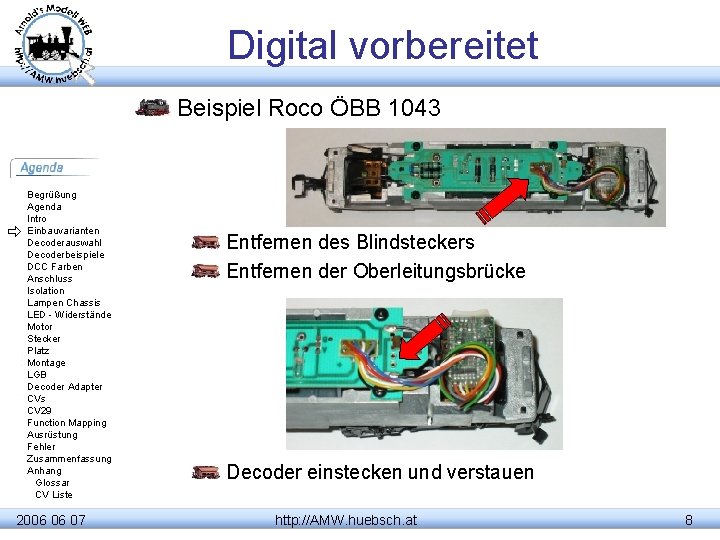

Digital vorbereitet Beispiel Roco ÖBB 1043 Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Entfernen des Blindsteckers Entfernen der Oberleitungsbrücke Decoder einstecken und verstauen http: //AMW. huebsch. at 8

Kleinbahn 1280 Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 http: //AMW. huebsch. at 9

Decoderbeispiele MX 62 mit N Stiften Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 14 x 9 x 3 mm DCX 70 19 x 11 x 4, 5 mm MX 66 47 x 26 x 12 mm 2006 06 07 Lenz - LGB Direct. Decoder MX 64 26 x 16 x 3 mm http: //AMW. huebsch. at 10

Decoder Auswahl Welcher Decoder ist der beste? Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Preis Größe Features wie Entkuppler, Blinkeffekte Regelung Fahrverhalten Verfügbarkeit Welchen Decoder brauche / will ich? Altdecoder können zu Beleuchtungszwecken weiterverwendet werden. http: //AMW. huebsch. at 11

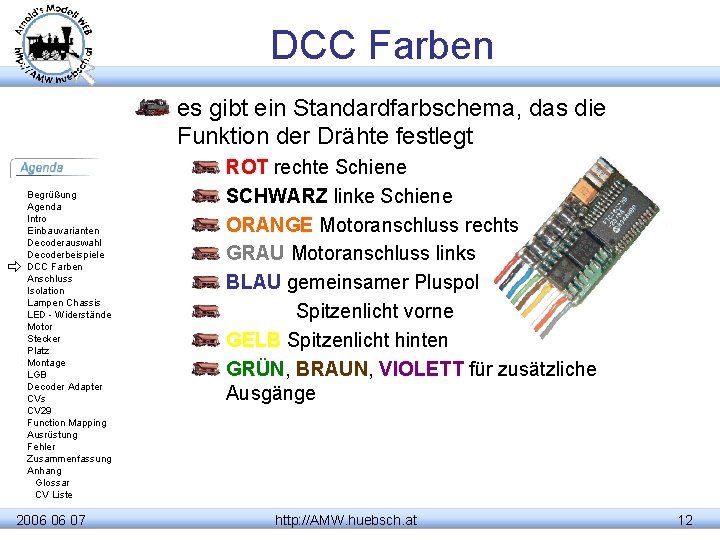

DCC Farben es gibt ein Standardfarbschema, das die Funktion der Drähte festlegt Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 ROT rechte Schiene SCHWARZ linke Schiene ORANGE Motoranschluss rechts GRAU Motoranschluss links BLAU gemeinsamer Pluspol WEISS Spitzenlicht vorne GELB Spitzenlicht hinten GRÜN, BRAUN, VIOLETT für zusätzliche Ausgänge http: //AMW. huebsch. at 12

Anschlußschema Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Decoder M Verbraucher: • Lampen • Sound • Dampfgenerator • . . . . Isolation Verbraucher http: //AMW. huebsch. at 13

Hinweise - Isolation Immer auf „Masse“ Verbindungen überprüfen Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Sind beide Seiten des Motors auch sicher vom Chassis getrennt? Auch wenn die Stromabnahme beider Schienen über Schleifer erfolgt können 2 Metallteile des Chassis / Gehäuses bei einem Zusammenstoß Unfug treiben Ist die Motorbefestigungsschraube isoliert? http: //AMW. huebsch. at 14

Hinweise – Lampen am Chassis Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Lampen sollten möglichst 2 – polig an den Decoder angeschlossen werden einseitige Verbindung mit dem Chassis und damit einem Schienenpotential ist möglich Gleichrichter wird im Halbwellen-Modus betrieben Lämpchen nur 50% Energie Leuchten daher dunkler Flackern bei MM Format http: //AMW. huebsch. at 15

Hinweise – 2 Farb-LEDs etliche Hersteller benutzen gelb/rot LEDs, die in gegenparallel geschaltet sind Beispiel Piko Blauer Blitz Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 http: //AMW. huebsch. at 16

Vorwiderstände Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 die Decoder liefern an die Lampenausgänge etwa 2 V weniger als Schienenpotential 12 V Lämpchen können mit 14 -16 V Schienenspannung ohne Probleme betrieben werden höhere Schienenspannung mittels Dimmen dämpfen Niedervoltlämpchen sollen nicht mit Dimmen betrieben werden zu hoher Pulsstrom bei einem Reset am Decoder brennen alle durch Quittierungsimpulse können auch zum Durchbrennen führen Vorwiderstände oder geregelte Decoder Für LEDs ~ >1 k. Ohm http: //AMW. huebsch. at 17

Licht Elektronik Vorwiderstände: R=U/I Spannungsregler Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 LM 78 xx Festpannungsregler LM 317 http: //AMW. huebsch. at 18

Entstörungsmaßnahmen zur Funkentstörung sind in vielen Modellen Filter eingebaut Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Kondensator quer zum Motor Spulen längs in der Motorzuleitung Entstörglieder beeinträchtigen die Regelung Entfernung bei Digitalisierung? Spulen möglichst entfernen niederohmige Widerstände können belassen werden kleine Kondensatoren am Motor können belassen werden, besser aber entfernen die Decoder übernehmen die Funkentstörung haben Schutzdioden, die Überspannung „fressen“ und Kondensatoren, die Energie aufnehmen http: //AMW. huebsch. at 19

Regelung Schienenspannung dient als Referenz für die Regelung Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 nicht-spannungsstabilisierte Zentraleinheiten können Regelungsprobleme verursachen falsche Referenz bzw. falsche Erkennung durch den Decoder verzerrt Beschleunigungs- und Bremseinstellungen Kann der Decoder die „Referenz“ erkennen? falls nicht, muss das unbedingt eingestellt werden beeinflusst das Fahrverhalten http: //AMW. huebsch. at 20

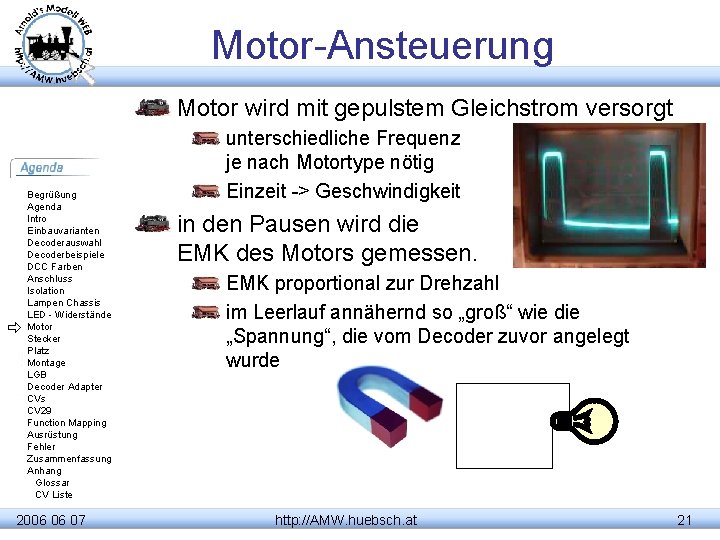

Motor-Ansteuerung Motor wird mit gepulstem Gleichstrom versorgt Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 unterschiedliche Frequenz je nach Motortype nötig Einzeit -> Geschwindigkeit in den Pausen wird die EMK des Motors gemessen. EMK proportional zur Drehzahl im Leerlauf annähernd so „groß“ wie die „Spannung“, die vom Decoder zuvor angelegt wurde http: //AMW. huebsch. at 21

Stecker-Beschaffung Angebot der Modellbahnzubehör-Industrie Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Stecker: Lochraster und Drähte einlöten Carrier Verbinder Blindstecker recyclen Buchsen: gedrehte IC Sockel LGB Stecker http: //AMW. huebsch. at 22

Platz Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Hersteller hat Platz für Decoder vorgesehen Platz schaffen durch sanften Umbau Platz ausfräsen http: //AMW. huebsch. at 23

Decoder-Montage festschrauben (Großbahndecoder) einlegen in Decodermulde Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 achten Sie auf Isolierung Chassis isolieren, Decoder nicht einwickeln einstecken in NEM Ausnehmung (N) verkleben doppelseitiges Klebebandschleife Heißkleber Decoderadapter http: //AMW. huebsch. at 24

Klein Modellbahn 1044 Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 http: //AMW. huebsch. at 25

hart gewordenes Getriebefett Liliput 2060 gereinigte Halbschale Ersatz mittels Silikonfett Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 ausgefräster Schleiferträger Unter dem Schleiferträger schaut der Decoder hervor http: //AMW. huebsch. at 26

LGB Varianten Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Direct Decoder Onboard Adapter http: //AMW. huebsch. at 27

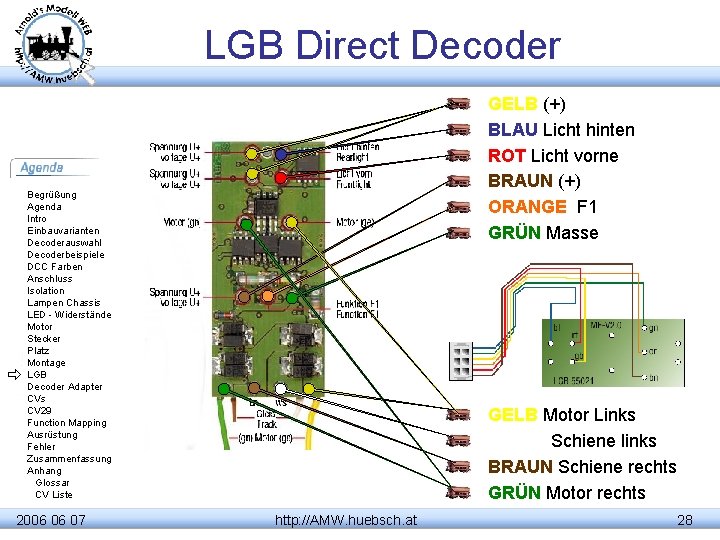

LGB Direct Decoder GELB (+) BLAU Licht hinten ROT Licht vorne BRAUN (+) ORANGE F 1 GRÜN Masse Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 GELB Motor Links WEISS Schiene links BRAUN Schiene rechts GRÜN Motor rechts http: //AMW. huebsch. at 28

On Board-Lokdecoder Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 © Ernst Reutimann http: //mypage. bluewin. ch/Reutimann/index. html http: //AMW. huebsch. at 29

LGB 99. 6001 Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 http: //AMW. huebsch. at 30

LGB Stainz Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 http: //AMW. huebsch. at 31

Decoder-Adapter Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 http: //AMW. huebsch. at 32

Keine Angst vor CV‘s „Configuration Variables“ wesentlich für den Anfang sind nur Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 CV 1 bzw. CV 17/18 Adresse CV 2 Anfahrspannung CV 3 Beschleunigungszeit CV 4 Bremszeit CV 5/6 Geschwindigkeit CV 29 falls nicht automatisch gewartet mit den CV‘s kann man seine Lok „tunen“ die Möglichkeiten sind aber stark unterschiedlich zwischen den Decoder - Herstellern http: //AMW. huebsch. at 33

Decoder-Programmierung 2 Möglichkeiten Programmierung am Programmiergleis Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 benötigt einen eigenen Ausgang an der Zentrale, oder schaltet diesen um erlaubt alle Einstellarbeiten am Decoder Auslesen der CVs neu Adressieren des Decoders immer nur eine Lok am Programmiergleis „on the fly“, POM (programmin on main) kein Auslesen von CVs (bisher) Programmieren ist etwas unsicherer, da es keine Quittierung gibt Programmierung während dem Fahren möglich, praktisch zur Anpassung von Paramatern http: //AMW. huebsch. at 34

Grundeinstellung Lokadresse CV 17/18 Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Beschleunigungszeit CV 3 CV 4 Decoder Einbau Checklist e 1. Isolieru ng 2. Adress e Geschwindigkeiten CV 5/6 Tabelle CV 67 -94 http: //AMW. huebsch. at 3. Masse 4. Gesch 5. Spieler nsimulati on windigke it eien 35

CV 29 diese Variable ist bitorientiert enthält 8 Schalter nicht alle sind belegt Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 CV 29 Kalkulator von http: //www. huebsch. at/train beeinflusst das Verhalten des Decoders Fahrrichtung Fahrstufen Berechnung 2‘er Potenzen 1, 2, 4, 8, 16, 32, 64, 128 http: //AMW. huebsch. at 36

Function Mapping bietet die Möglichkeit, die Zuordnung von Funktionstaste zu Decoderausgang anzupassen Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 64 X Kalkulator: http: //www. huebsch. at/train/ http: //AMW. huebsch. at 37

Werkstattkunde Einfache Grundausstattung: Diverse Schraubendreher Flachzangen, Telefonzange, Saitenschneider Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Bohrmaschine Kleinstmaschine weil leichter handhabbar Schleifscheiben Fräser Lötkolben Feine Spitze Wenn möglich Temperatur einstellbar Elektronikzinn mit Flussmittel KEIN Lötwasser! http: //AMW. huebsch. at 38

Selbstbau Hilfen Fehlende Maschinen können teilweise durch Selbstbauten ersetzt werden Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Fräse: Bohrmaschine mit Kreuztisch Drehbank: Bohrmaschine und Feile Kunststoff Guss 2 Komponenten Kleber Ätzteile Positiv Vorlagen Ätzen von Buntmetall http: //AMW. huebsch. at 39

Decoder Tester Plattform zur Verifikation von Decodern Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Sollte einen Motor haben im die Regelung zu überprüfen Diverse Lämpchen oder LEDs für die Lichtausgänge Lautsprecher Typische Schnittstellen http: //AMW. huebsch. at 40

Fehler – Ursachen / Behebung CVs können nicht ausgelesen werden ist die Lok am Programmiergleis? sind Verbraucher angeschlossen keine Quittierung der Programmierung Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Programmierspannung? sind die Verbraucher genügend stark? Lok fährt aber kein Licht NEM 652 Stecker umdrehen Licht „schaut“ in die Falsche Richtung Lichtanschlüsse umlöten oder CV 29 Bit-1 setzen Licht flackert bei Geschwindigkeitsänderung 14/28 FS sind falsch abgestimmt F 1 -F 4 funktionieren der Rest nicht – MAN-Taste funktioniert nicht 8 / 12 Funktionen passen nicht LGB Lok keine Funktionen steuerbar Pulsketten konfiguriert? http: //AMW. huebsch. at 41

Zusammenfassung Decodereinbau ist leicht geworden Schnittstellen und Adapter nutzen Fachwerkstätten bieten Einbauservice Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Achtung vor unüberlegten Käufen Einsteiger- bzw. Billiglösungen haben ihre Grenzen Nachlesen: Was verschweigt mir der Hersteller? Wo sind die versteckten Kosten? Fachzeitschriften Bücher news: de. rec. modelle. bahn http: //www. der-moba. de welche Features sind mir wichtig, welche kann/will ich mir leisten? brauche ich Sound? http: //AMW. huebsch. at 42

Danke für Ihre Aufmerksamkeit Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 http: //AMW. huebsch. at 43

Glossar Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Adresse: Wert von CV 1 bzw. CV 16/16 um die einzelnen Modelle von einander unterscheiden zu können Analog: traditionelle Betriebsmethode, vor Einzug der Computersteuerungen bei Modellbahnen Booster: Verstärker zu Generierung der Schienenspannung Bit: eine Stelle einer Binärzahl. Das kleinste Element in der Digitaltechnik Byte: Zusammenfassung von 8 Bit. Das entspricht dem Inhalt einer CV CV: Konfigurations-Variable, dient zum Parametrisieren eines Decoders Datenformat: Die „Sprache“, die am Gleis zwischen Steuerzentrale und Decoder gesprochen wird Decoder: kleiner Computer der in der Lok mitfährt und die Steuerbefehle umsetzt Function Mapping: erlaubt das „beliebige“ Zuordnen von Funktionstasten zu Ausgängen Interface: Anschluss NEM, NMRA: Normungs-Gremien Prozessor: der Rechenknecht, in jedem Decoder enthalten Reset: Rückstellung auf Herstellereinstellung. http: //AMW. huebsch. at 44

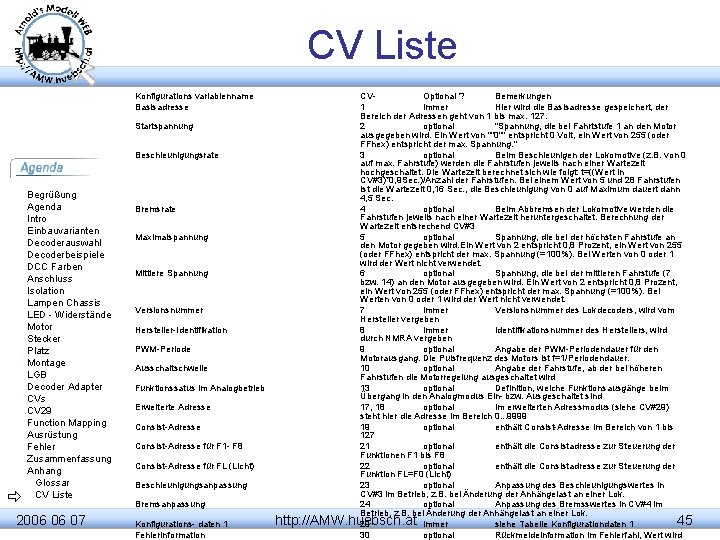

CV Liste Konfigurations variablenname Basisadresse Startspannung Beschleunigungsrate Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Bremsrate Maximalspannung Mittlere Spannung Versionsnummer Hersteller-Identifikation PWM-Periode Ausschaltschwelle Funktionssatus im Analogbetrieb Erweiterte Adresse Consist-Adresse für F 1 - F 8 Consist-Adresse für FL (Licht) Beschleunigungsanpassung Bremsanpassung Konfigurations- daten 1 Fehlerinformation CVOptional ? Bemerkungen 1 immer Hier wird die Basisadresse gespeichert, der Bereich der Adressen geht von 1 bis max. 127. 2 optional "Spannung, die bei Fahrtstufe 1 an den Motor ausgegeben wird. Ein Wert von ""0"" entspricht 0 Volt, ein Wert von 255 (oder FFhex) entspricht der max. Spannung. " 3 optional Beim Beschleunigen der Lokomotive (z. B. von 0 auf max. Fahrstufe) werden die Fahrstufen jeweils nach einer Wartezeit hochgeschaltet. Die Wartezeit berechnet sich wie folgt: t=((Wert in CV#3)*0, 9 Sec. )/Anzahl der Fahrstufen. Bei einem Wert von 5 und 28 Fahrstufen ist die Wartezeit 0, 16 Sec. , die Beschleunigung von 0 auf Maximum dauert dann 4, 5 Sec. 4 optional Beim Abbremsen der Lokomotive werden die Fahrstufen jeweils nach einer Wartezeit heruntergeschaltet. Berechnung der Wartezeit entsrechend CV#3 5 optional Spannung, die bei der höchsten Fahrstufe an den Motor gegeben wird. Ein Wert von 2 entspricht 0, 8 Prozent, ein Wert von 255 (oder FFhex) entspricht der max. Spannung (=100%). Bei Werten von 0 oder 1 wird der Wert nicht verwendet. 6 optional Spannung, die bei der mittleren Fahrstufe (7 bzw. 14) an den Motor ausgegeben wird. Ein Wert von 2 entspricht 0, 8 Prozent, ein Wert von 255 (oder FFhex) entspricht der max. Spannung (=100%). Bei Werten von 0 oder 1 wird der Wert nicht verwendet. 7 immer Versionsnummer des Lokdecoders, wird vom Hersteller vergeben 8 immer Identifikationsnummer des Herstellers, wird durch NMRA vergeben 9 optional Angabe der PWM-Periodendauer für den Motorausgang. Die Pulsfrequenz des Motors ist f=1/Periodendauer. 10 optional Angabe der Fahrstufe, ab der bei höheren Fahrstufen die Motorregelung ausgeschaltet wird 13 optional Definition, welche Funktionsausgänge beim Übergang in den Analogmodus Ein- bzw. Ausgeschaltet sind 17, 18 optional Im erweiterten Adressmodus (siehe CV#29) steht hier die Adresse im Bereich 0. . . 9999 19 optional enthält Consist-Adresse im Bereich von 1 bis 127 21 optional enthält die Consistadresse zur Steuerung der Funktionen F 1 bis F 8 22 optional enthält die Consistadresse zur Steuerung der Funktion FL=F 0 (Licht) 23 optional Anpassung des Beschleunigungswertes in CV#3 im Betrieb, z. B. bei Änderung der Anhängelast an einer Lok. 24 optional Anpassung des Bremsswertes in CV#4 im Betrieb, z. B. bei Änderung der Anhängelast an einer Lok. http: //AMW. huebsch. at 45 29 immer siehe Tabelle Konfigurationdaten 1 30 optional Rückmeldeinformation im Fehlerfahl, Wert wird

CV Liste Ausgangsfestlegung für Licht vorwärts Ausgangsfestlegung für Licht rückwärts Ausgangsfestlegung für F 1 Ausgangsfestlegung für F 2 Ausgangsfestlegung für F 3 Ausgangsfestlegung für F 4 Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 Ausgangsfestlegung für F 5 Ausgangsfestlegung für F 6 Ausgangsfestlegung für F 7 Ausgangsfestlegung für F 8 Herstellerbereich Kick Start Trimmwert vorwärts Geschwindigkeits Tabelle Stufe 1 - Stufe 27 Stufe 28 Trimmwert rückwärts Anwenderdaten 1 Anwenderdaten 2 33 optional Durch das Setzen der Bitposition kann das Licht durch Ausgang 1 bis 8 angesteuert werden. 34 optional Durch das Setzen der Bitposition kann das Licht durch Ausgang 1 bis 8 angesteuert werden. 35 optional Durch das Setzen der Bitposition kann Funktion 1 durch Ausgang 1 bis 8 angesteuert werden. 36 optional Durch das Setzen der Bitposition kann Funktion 2 durch Ausgang 1 bis 8 angesteuert werden. 37 optional Durch das Setzen der Bitposition kann Funktion 3 durch Ausgang 3 bis 10 angesteuert werden. 38 optional Durch das Setzen der Bitposition kann Funktion 4 durch Ausgang 3 bis 10 angesteuert werden. 39 optional Durch das Setzen der Bitposition kann Funktion 5 durch Ausgang 3 bis 10 angesteuert werden. 40 optional Durch das Setzen der Bitposition kann Funktion 6 durch Ausgang 3 bis 10 angesteuert werden. 41 optional Durch das Setzen der Bitposition kann Funktion 7 durch Ausgang 7 bis 14 angesteuert werden. 42 optional Durch das Setzen der Bitposition kann Funktion 8 durch Ausgang 7 bis 14 angesteuert werden. 49 -64 optional Hersteller von Lokdecodern können in diesem Bereich Konfigurationsvariablen für spezielle Effekte ablegen, z. B. Programmierung der Lichteffekte bei Digitrax-FX-Decodern. 65 optional Definition eines speziellen Spannungsimpuls beim Übergang von Fahrstufe 0 zu Fahrstufe 1, um das Anfahrverhalten der Lokomotive zu verbessern 66 optional Skalierungsfaktor, um in Fahrtrichtung vorwärts die Geschwindigkeitskennlinie zu beeinflussen. Bei einem Wert von Null erfolgt keine Beeinflussung, ansonsten berechnet die Motorspannung wie folgt: Motorspg. vorwärts=(Motorspg. aus Tabelle)*(CV 66/128) 67 optional Motorspannungswerte für die einzelnen Fahrstufen bei Nutzung der Geschwindigkeitstabelle (siehe CV#29). Spannung, die bei der Fahrstufe 1 an den Motor ausgegeben wird. Ein Wert von 0 entspricht 0 Volt, ein Wert von 255 (oder FFhex) entspricht der max. Spannung. 68 -93 optional Ein Wert von 0 entspricht 0 Volt, ein Wert von 255 (oder FFhex) entspricht der max. Spannung. 94 optional Spannung, die bei der Fahrstufe 28 an den Motor ausgegeben wird. Ein Wert von 0 entspricht 0 Volt, ein Wert von 255 (oder FFhex) entspricht der max. Spannung. 95 optional Skalierungsfaktor, um in Fahrtrichtung rückwärts die Geschwindigkeitskennlinie zu beeinflussen. Bei einem Wert von Null erfolgt keine Beeinflussung, ansonsten berechnet sich die Motorspannung wie folgt: Motorspg. rückwärts=(Motorspg. aus Tabelle)*(CV 66/128) 105 106 http: //AMW. huebsch. at optional beliebige Daten des Anwenders 46

Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 http: //AMW. huebsch. at 47

Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 http: //AMW. huebsch. at 48

Schienenbus Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 http: //AMW. huebsch. at 49

Roco 2045 (alt) Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 http: //AMW. huebsch. at 50

Lima 2043 Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 http: //AMW. huebsch. at 51

Nachrüstung Begrüßung Agenda Intro Einbauvarianten Decoderauswahl Decoderbeispiele DCC Farben Anschluss Isolation Lampen Chassis LED - Widerstände Motor Stecker Platz Montage LGB Decoder Adapter CVs CV 29 Function Mapping Ausrüstung Fehler Zusammenfassung Anhang Glossar CV Liste 2006 06 07 http: //AMW. huebsch. at 52
