Decoder Einbau in Modellbahnen Erfahrungen aus der Praxis Tipps und Triks Arnold@Huebsch. at http: //atw. huebsch. at 2002 10 24 -27 http: //ATW. huebsch. at Folie von

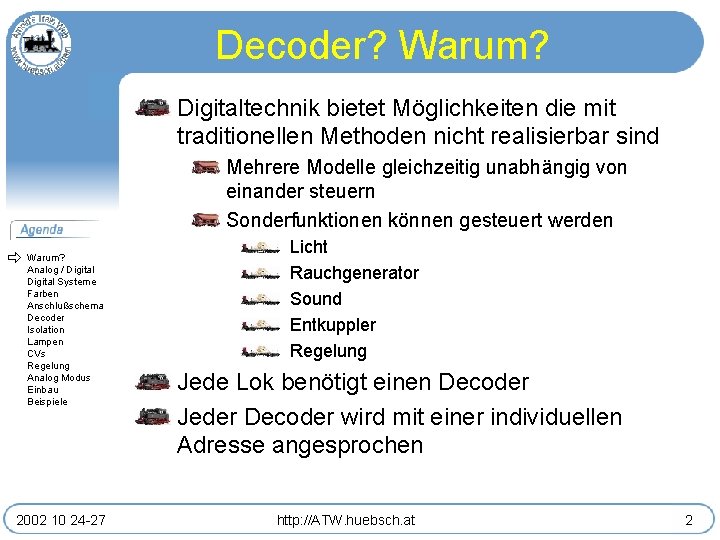

Decoder? Warum? Digitaltechnik bietet Möglichkeiten die mit traditionellen Methoden nicht realisierbar sind Mehrere Modelle gleichzeitig unabhängig von einander steuern Sonderfunktionen können gesteuert werden Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 Licht Rauchgenerator Sound Entkuppler Regelung Jede Lok benötigt einen Decoder Jeder Decoder wird mit einer individuellen Adresse angesprochen http: //ATW. huebsch. at 2

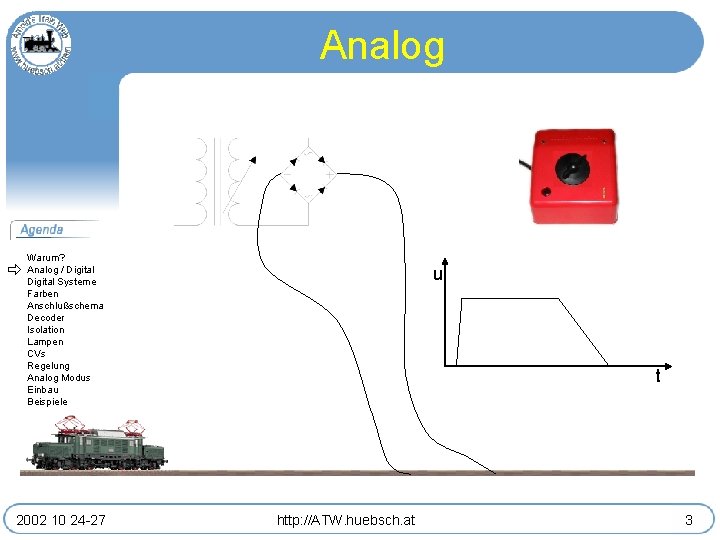

Analog Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 u t http: //ATW. huebsch. at 3

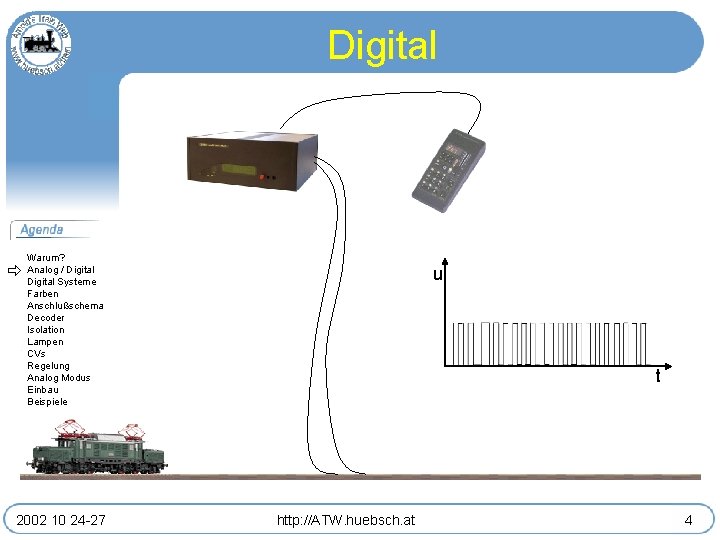

Digital Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 u t http: //ATW. huebsch. at 4

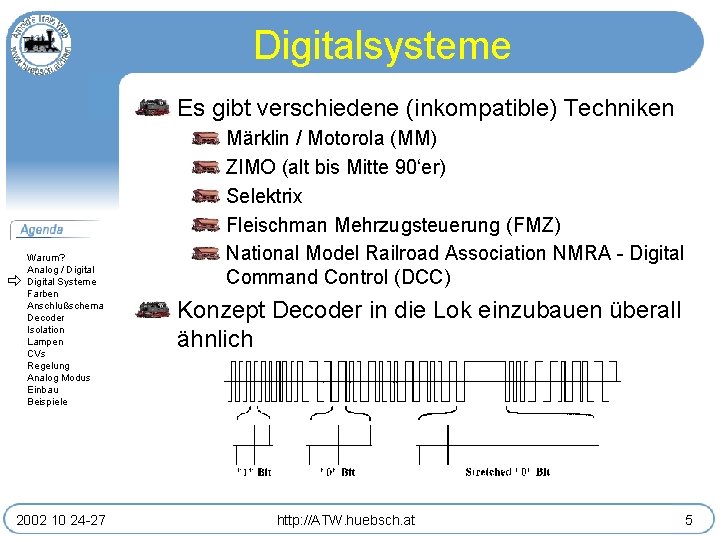

Digitalsysteme Es gibt verschiedene (inkompatible) Techniken Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 Märklin / Motorola (MM) ZIMO (alt bis Mitte 90‘er) Selektrix Fleischman Mehrzugsteuerung (FMZ) National Model Railroad Association NMRA - Digital Command Control (DCC) Konzept Decoder in die Lok einzubauen überall ähnlich http: //ATW. huebsch. at 5
Digital vorbereitet Decoder bereits eingebaut Decoderstecker vorhanden Platz für Einbau vorgesehen Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 NMRA RP 9. 1. 1 Stecker LGB – NEM 654 H 0 – NEM 652 N – NEM 651 http: //ATW. huebsch. at # medium # 1 orange red 8 2 yellow blue 7 3 N/C white 6 4 black gray 5 6
Digital vorbereitet Beispiel Roco ÖBB 1043 Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele Entfernen des Blindsteckers Entfernen der Oberleitungsbrücke Decoder einstecken und verstauen 2002 10 24 -27 http: //ATW. huebsch. at 7

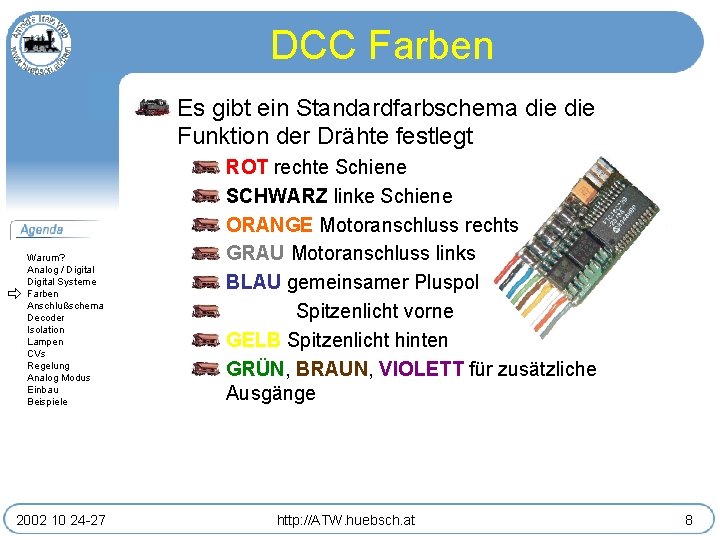

DCC Farben Es gibt ein Standardfarbschema die Funktion der Drähte festlegt Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 ROT rechte Schiene SCHWARZ linke Schiene ORANGE Motoranschluss rechts GRAU Motoranschluss links BLAU gemeinsamer Pluspol WEISS Spitzenlicht vorne GELB Spitzenlicht hinten GRÜN, BRAUN, VIOLETT für zusätzliche Ausgänge http: //ATW. huebsch. at 8
Anschlußschema Decoder Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 M Verbraucher: • Lampen • Sound • Dampfgenerator • . . . . Isolation Verbraucher http: //ATW. huebsch. at 9
Decoder Auswahl MX 62 mit N Stiften 14 x 9 x 3 mm Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 DCX 70 19 x 11 x 4, 5 mm MX 66 47 x 26 x 12 mm MX 64 26 x 16 x 3 mm http: //ATW. huebsch. at 10

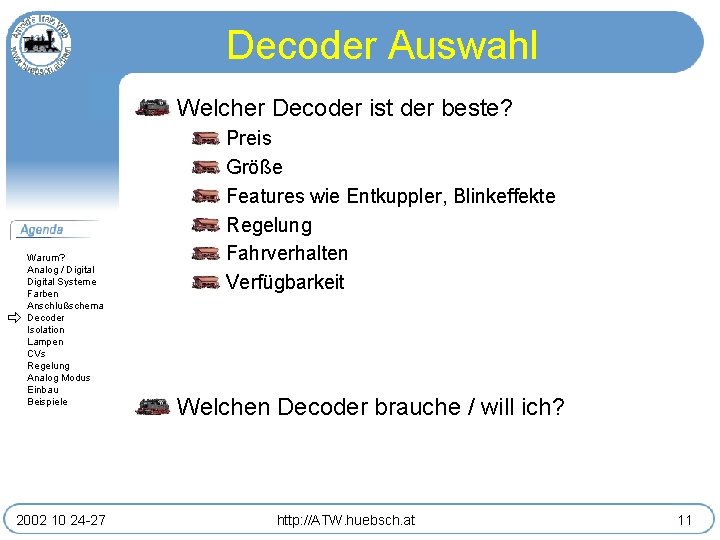

Decoder Auswahl Welcher Decoder ist der beste? Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 Preis Größe Features wie Entkuppler, Blinkeffekte Regelung Fahrverhalten Verfügbarkeit Welchen Decoder brauche / will ich? http: //ATW. huebsch. at 11
Hinweise - Isolation Immer auf „Masse“ Verbindungen überprüfen Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 Sind beide Seiten des Motors auch sicher vom Chassis getrennt? Auch wenn die Stromabnahme beider Schienen über Schleifer erfolgt können 2 Metallteile des Chassis / Gehäuses bei einem Zusammenstoß Unfug treiben Ist die Motorbefestigungsschraube isoliert? http: //ATW. huebsch. at 12

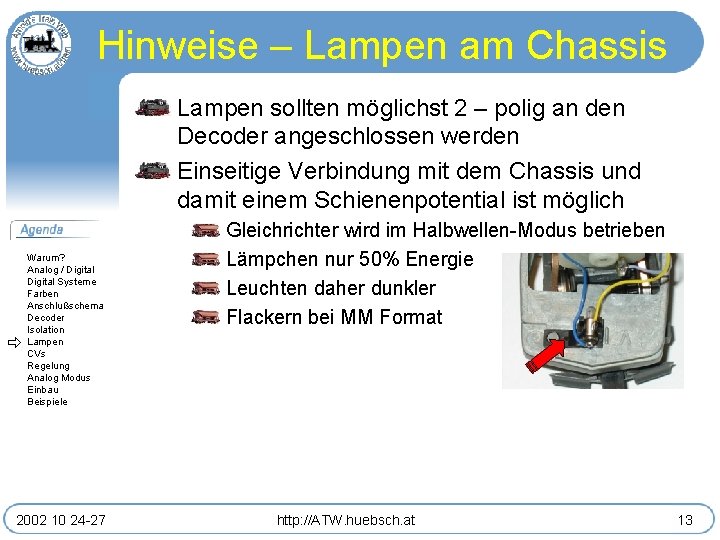

Hinweise – Lampen am Chassis Lampen sollten möglichst 2 – polig an den Decoder angeschlossen werden Einseitige Verbindung mit dem Chassis und damit einem Schienenpotential ist möglich Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 Gleichrichter wird im Halbwellen-Modus betrieben Lämpchen nur 50% Energie Leuchten daher dunkler Flackern bei MM Format http: //ATW. huebsch. at 13

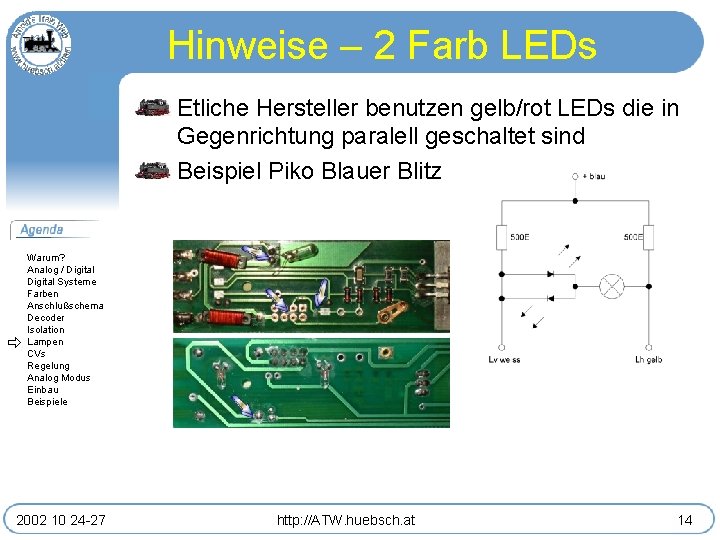

Hinweise – 2 Farb LEDs Etliche Hersteller benutzen gelb/rot LEDs die in Gegenrichtung paralell geschaltet sind Beispiel Piko Blauer Blitz Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 http: //ATW. huebsch. at 14

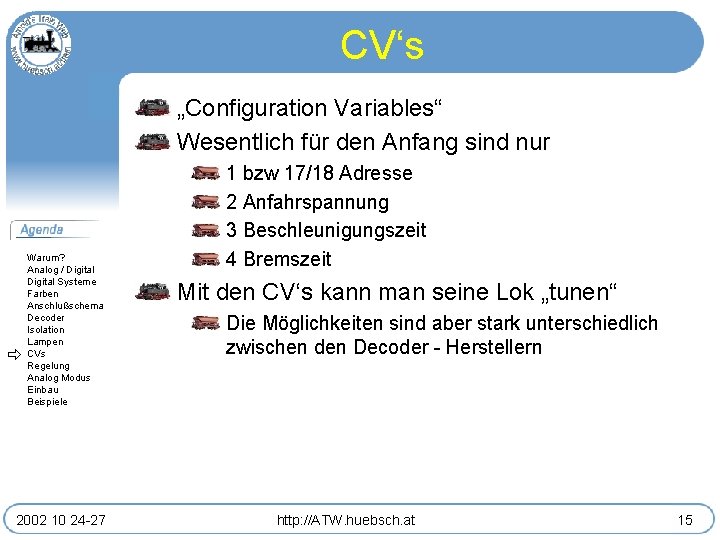

CV‘s „Configuration Variables“ Wesentlich für den Anfang sind nur Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 1 bzw 17/18 Adresse 2 Anfahrspannung 3 Beschleunigungszeit 4 Bremszeit Mit den CV‘s kann man seine Lok „tunen“ Die Möglichkeiten sind aber stark unterschiedlich zwischen den Decoder - Herstellern http: //ATW. huebsch. at 15
Regelung? Motor wird mit gepulsten Gleichstrom versorgt In den Pausen wird die EMK des Motors gemessen. Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 EMK proportional zur Drehzahl Im Leerlauf annähernd so „groß“ wie die „Spannung“ die vom Decoder zuvor angelegt wurde Langsames Fahren Geringe Drehzahl und Spannung erschweren das Messen und Berechnen der Korrektur. 100% Geschwindigkeit Keine Messlücke vorhanden und messen zu können muss die PWM unter 100% bleiben http: //ATW. huebsch. at 16

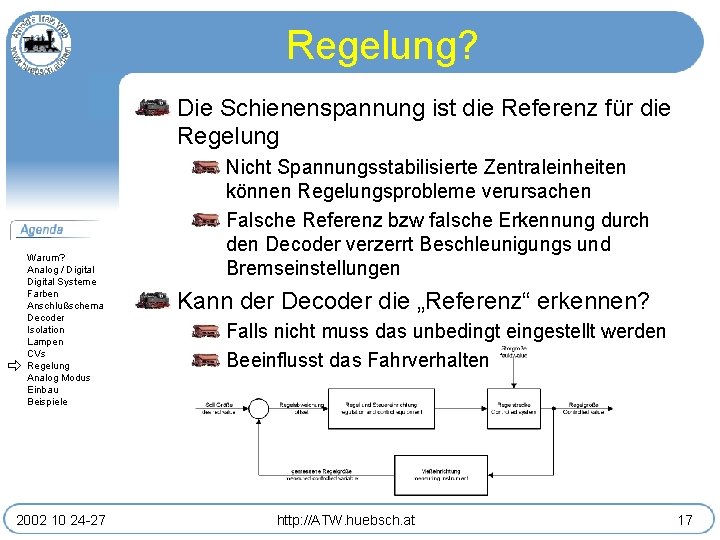

Regelung? Die Schienenspannung ist die Referenz für die Regelung Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 Nicht Spannungsstabilisierte Zentraleinheiten können Regelungsprobleme verursachen Falsche Referenz bzw falsche Erkennung durch den Decoder verzerrt Beschleunigungs und Bremseinstellungen Kann der Decoder die „Referenz“ erkennen? Falls nicht muss das unbedingt eingestellt werden Beeinflusst das Fahrverhalten http: //ATW. huebsch. at 17

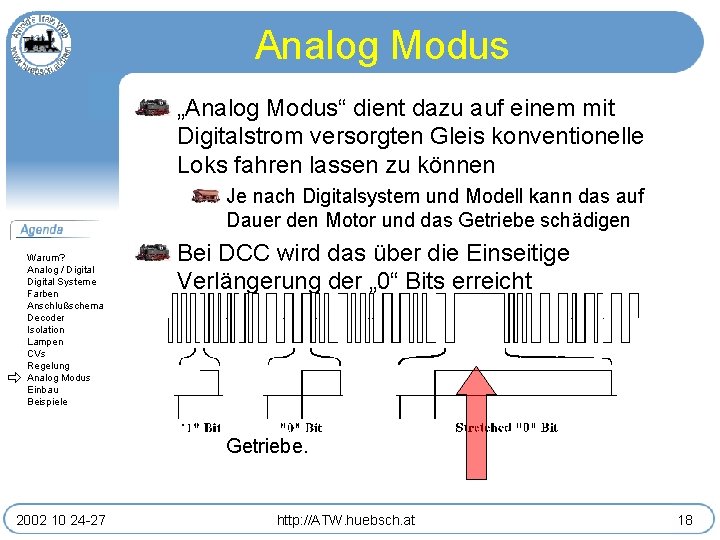

Analog Modus „Analog Modus“ dient dazu auf einem mit Digitalstrom versorgten Gleis konventionelle Loks fahren lassen zu können Je nach Digitalsystem und Modell kann das auf Dauer den Motor und das Getriebe schädigen Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 Bei DCC wird das über die Einseitige Verlängerung der „ 0“ Bits erreicht Nur für kurze Versuche verwenden Motor wird durch den unnutzbaren Digitalstrom warm Bei Stillstand fehlt die Kühlung Bei Betrieb „zittert“ der Motor und schädigt das Getriebe. http: //ATW. huebsch. at 18

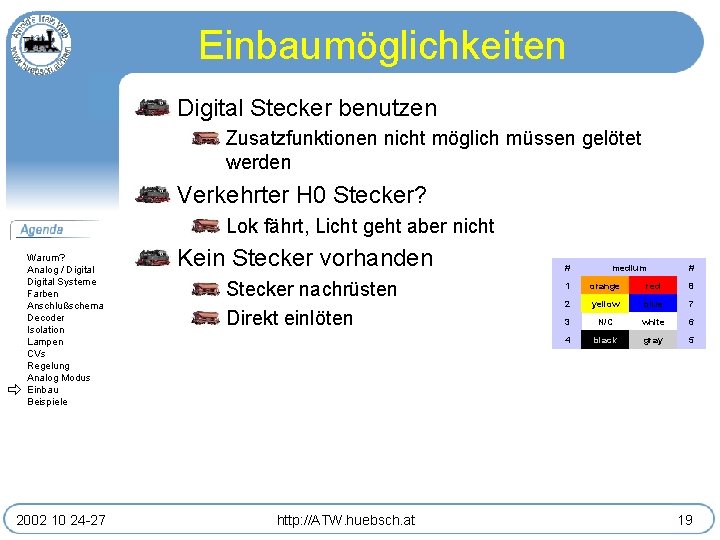

Einbaumöglichkeiten Digital Stecker benutzen Zusatzfunktionen nicht möglich müssen gelötet werden Verkehrter H 0 Stecker? Lok fährt, Licht geht aber nicht Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 Kein Stecker vorhanden Stecker nachrüsten Direkt einlöten http: //ATW. huebsch. at # medium # 1 orange red 8 2 yellow blue 7 3 N/C white 6 4 black gray 5 19

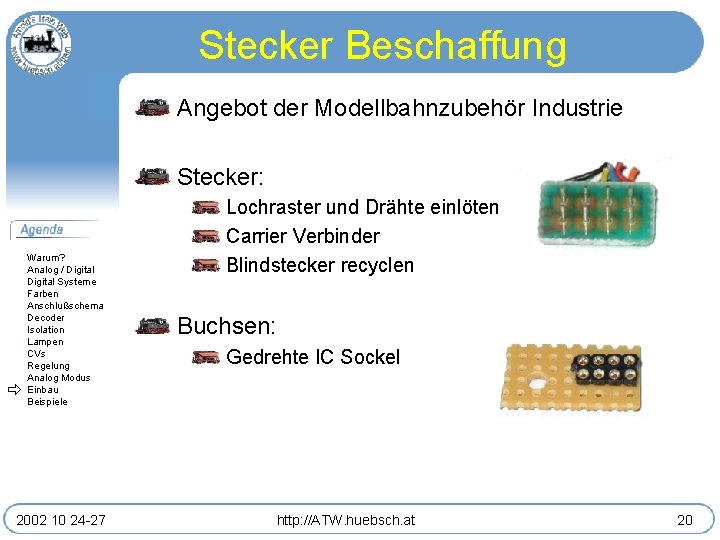

Stecker Beschaffung Angebot der Modellbahnzubehör Industrie Stecker: Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 Lochraster und Drähte einlöten Carrier Verbinder Blindstecker recyclen Buchsen: Gedrehte IC Sockel http: //ATW. huebsch. at 20

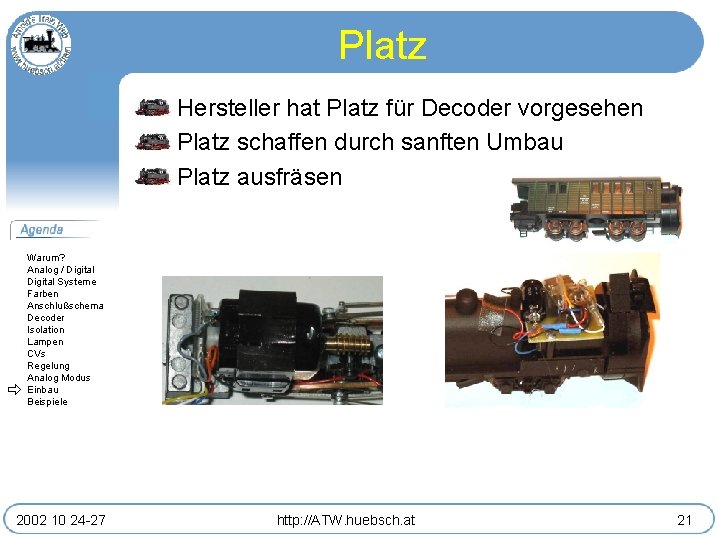

Platz Hersteller hat Platz für Decoder vorgesehen Platz schaffen durch sanften Umbau Platz ausfräsen Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 http: //ATW. huebsch. at 21

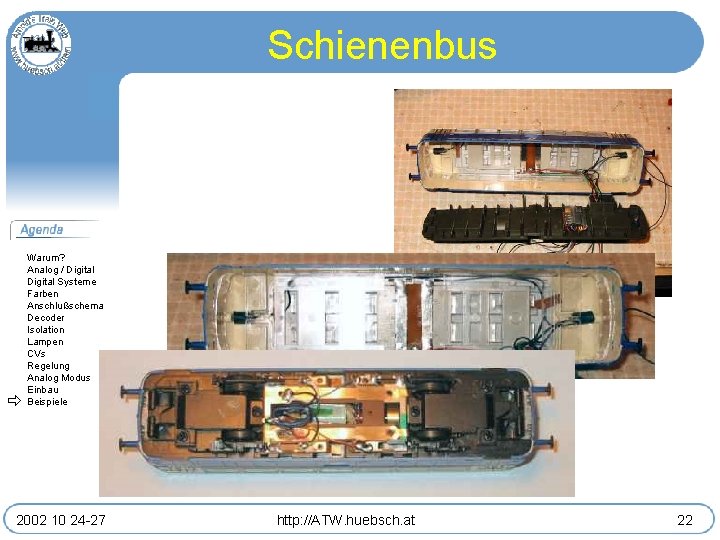

Schienenbus Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 http: //ATW. huebsch. at 22

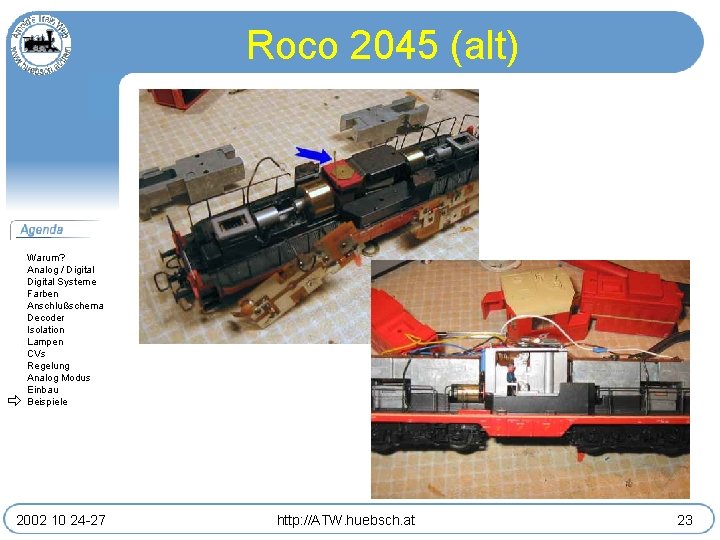

Roco 2045 (alt) Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 http: //ATW. huebsch. at 23

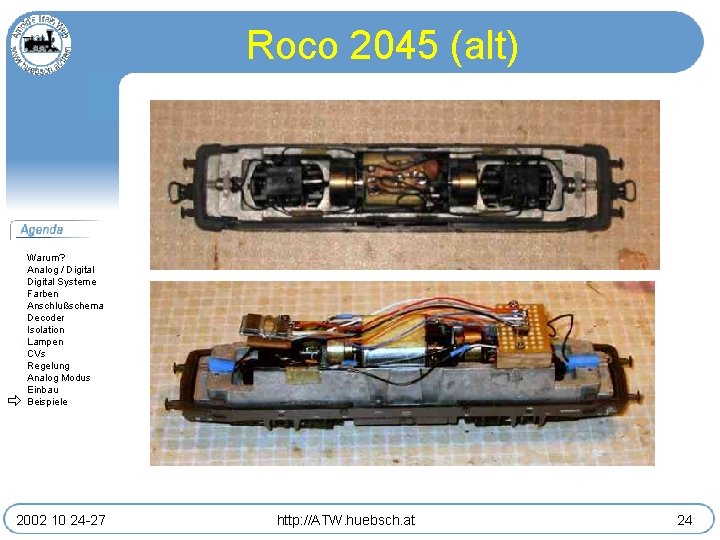

Roco 2045 (alt) Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 http: //ATW. huebsch. at 24

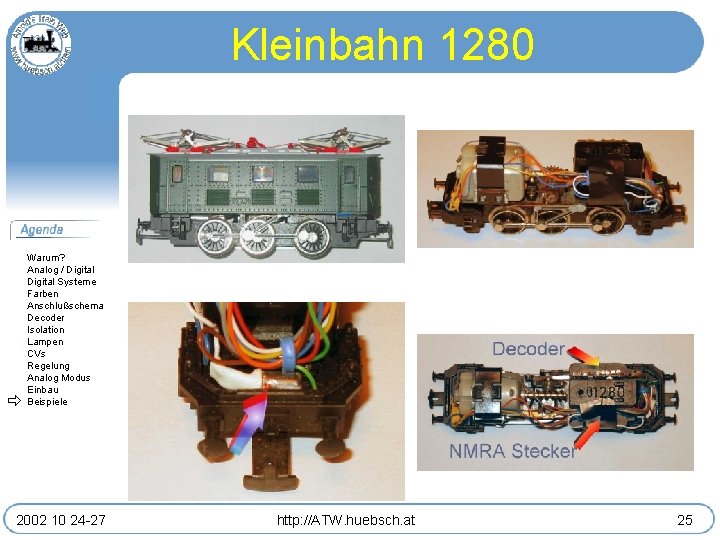

Kleinbahn 1280 Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 http: //ATW. huebsch. at 25

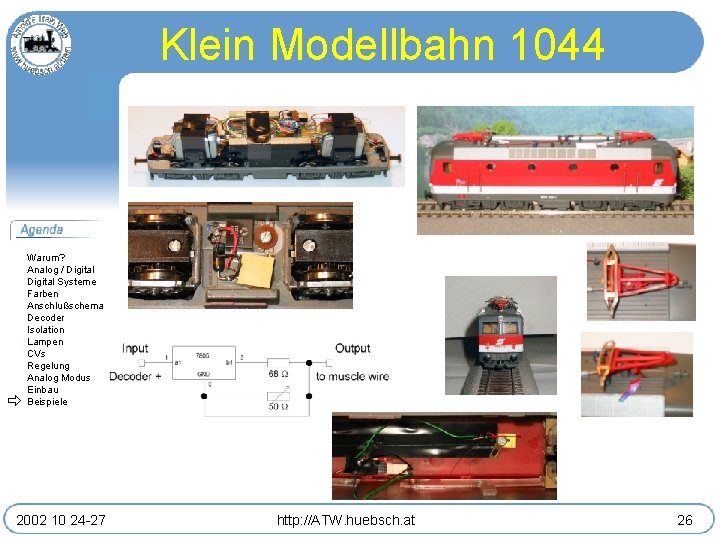

Klein Modellbahn 1044 Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 http: //ATW. huebsch. at 26

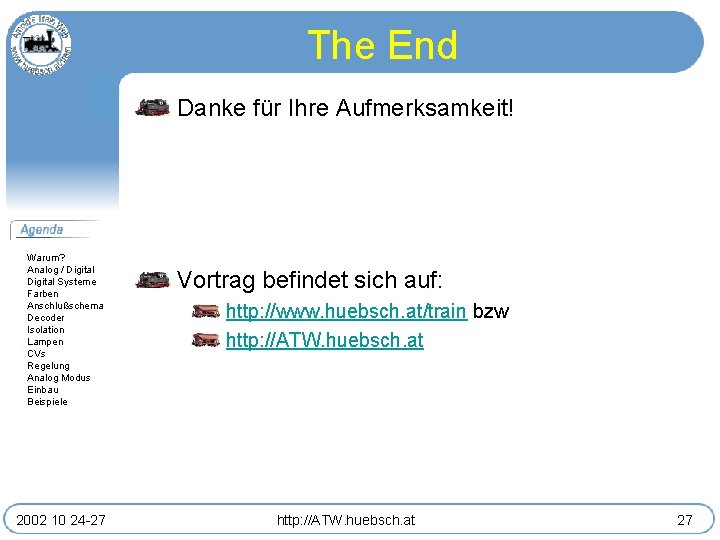

The End Danke für Ihre Aufmerksamkeit! Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 Vortrag befindet sich auf: http: //www. huebsch. at/train bzw http: //ATW. huebsch. at 27

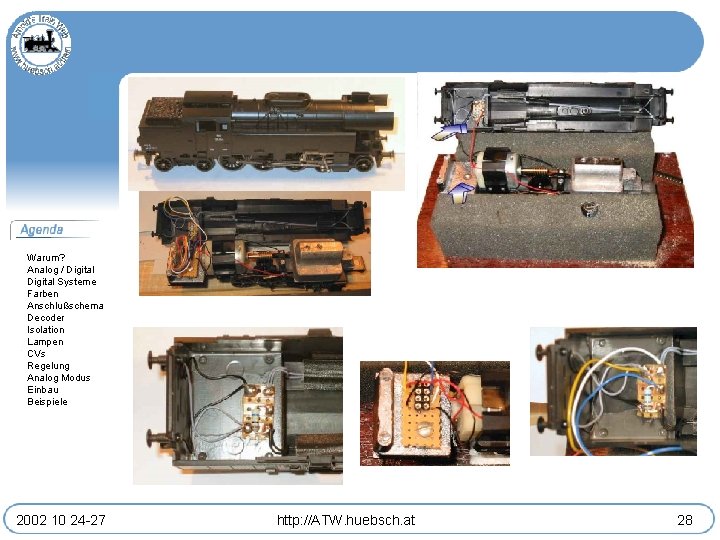

Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 http: //ATW. huebsch. at 28

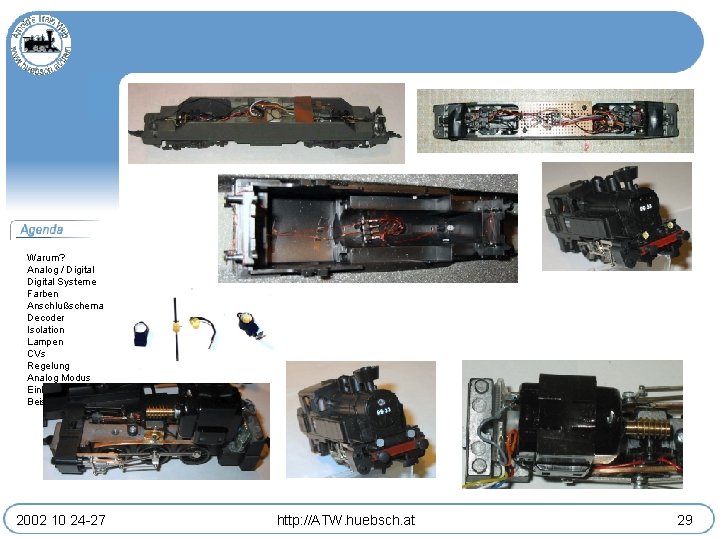

Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 http: //ATW. huebsch. at 29

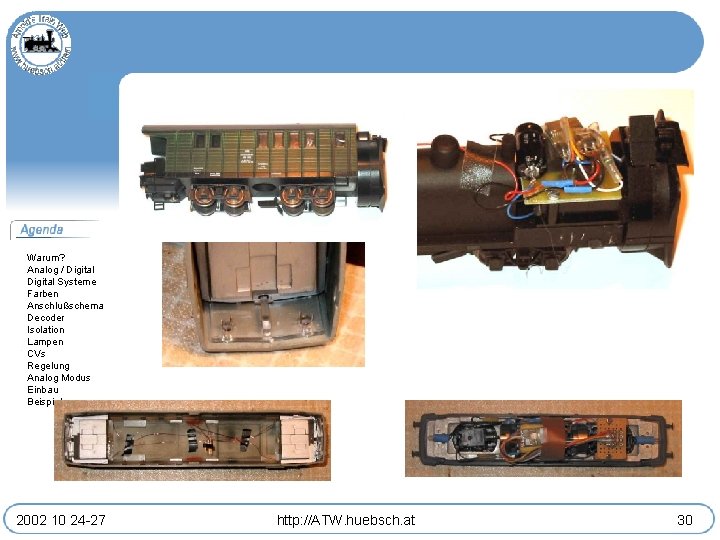

Warum? Analog / Digital Systeme Farben Anschlußschema Decoder Isolation Lampen CVs Regelung Analog Modus Einbau Beispiele 2002 10 24 -27 http: //ATW. huebsch. at 30
