Debemos entender que la electricidad siempre ha existido

Debemos entender que la electricidad siempre ha existido (es parte de la naturaleza que nos rodea), el hombre sólo la ha descubierto. Esta electricidad natural se denomina "electricidad estática". Las primeras noticias del descubrimiento de la electricidad se remontan al siglo VII a. C. cuando Tales de Mileto (640 -548 a. C. ), uno de los Siete Grandes Sabios de la antigua Grecia, descubrió que al frotar un trozo de ámbar (resina fosilizada) con un paño, éste empezaba a atraer pequeñas partículas como hojas secas, plumas e hilos de tejido. Tales de Mileto creyó que esto se producía debido a un "espíritu" que se encontraba dentro del ámbar, al cual llamó elecktron y de ello se deriva la palabra electricidad.

La importancia de la electricidad radica en que es una de las principales formas de energía usadas en el mundo actual. Sin ella la iluminación, comunicación, teléfono, radio, no existiría y las personas tendrían que prescindir de aparatos eléctricos que ya llegaron a constituir parte integrante del hogar. Además sin la electricidad el campo del transporte no sería lo que es en la actualidad. Muchos de los grandes inventos de la humanidad utilizan electricidad, como lo son el computador, el teléfono, la bombilla, el carro; y son a su vez importantes en el desarrollo y mejoramiento de la calidad de vida. En fin, la electricidad a abarcado gran parte de nuestra vida y se ha convertido en algo indispensable, por eso debemos hacer de ella y de sus fuentes un buen uso si queremos tener una vida más cómoda.

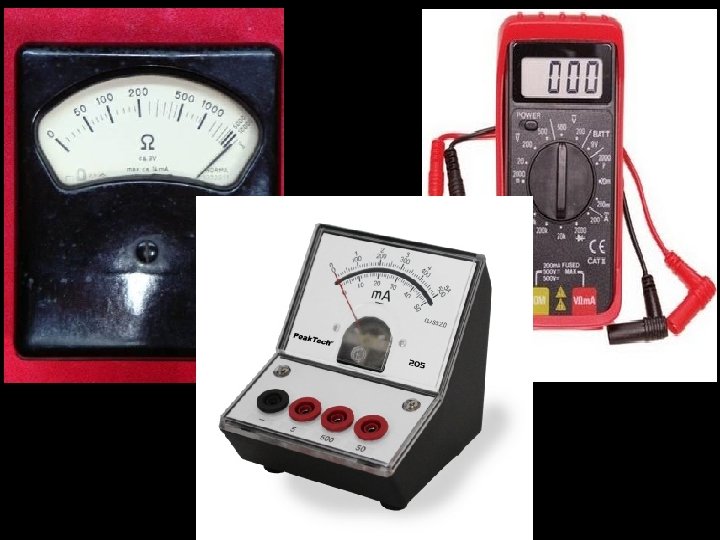

NOMBRE SIMBOLO UNIDAD DE MEDIDA PARA MEDIRLO Voltaje V Voltio Voltímetro Intensidad I Amperio Amperímetro Resistencia Ω Ohmio Ohmetro

Ø VOLTIO: (V) Refiere a la cantidad de electrones que tiene el circuito. Es la diferencia de potencia en la electricidad, también es conocida con el nombre de Tensión, Presión y Fuerza electromotriz (FEM). El nombre Voltio proviene en honor a la persona que descubrió esta unidad de medida (Alejandro Volta) ØINTENSIDAD: (A) Esta unidad de medida siempre se conserva constante dentro de los distintos circuitos electrónicos en serie pero varia en los circuitos paralelos, para controlar esta unidad se utilizan los interruptores termo magnéticos (TACOS), El nombre de la unidad de medida Amperio proviene de la persona que lo descubrió (André Marie Ampere). ØRESISTENCIA: (Ω) Es la oposición al paso de la corriente es representado por la letra R. Su unidad de medida es el OHMIO y su nombre proviene de la persona que lo descubrió (George Ohm)

1. CORRIENTE CONTINUA: Esta corriente se caracteriza por que sigue una sola trayectoria, es decir no se devuelve, también es conocida con el nombre de corriente directa su símbolo es (CC CD o DC) en la simbología se halla de la siguiente manera. 2. CORRIENTE ALTERNA: Su principal característica es que sigue 2 trayectorias es decir se devuelve, va y viene. Su símbolo es (CA o AC). El altibajo de corriente se presenta de 50 a 60 veces por segundo. En la simbología eléctrica se presenta de la siguiente manera:

CONDUCTORES SEMICONDUCTORES AISLANTES Oro Cuarzo Madera seca Plata Titaneo Vidrio Aluminio Silicio Plásticos Cobre Germanio Caucho Porcelana

DEFINICIÓN: Son los elementos eléctricos que permiten el paso libre de la corriente. CLASIFICACION: Los conductores se clasifican en: ØALAMBRES: Son de un solo filamento, se encuentran desnudos o aislados, elaborados en cobre o aluminio. Tienen la misma capacidad de los cables pero su utilización es por dentro de las paredes. ØCABLES: Tienen varios filamentos desnudos o aislados, elaborados en cobre o aluminio. Su utilización es en exteriores. ØCORDONES: Estos cables poco se encuentran en el mercado ya que se el material que lo aislaba no era completamente confiable ØCONDUCTORES CON CUBRIMIENTO ESPECIAL: Utilizado específicamente en fabricas donde se requiere el aislamiento de altas corrientes.

AMPERIOS 1. 0 A 0. 2 Quemaduras graves, perdida de la respiración 0. 2 a 0. 1 Muerte 0. 01 a 0. 001 Respiración agitada y difícil, choque severo, parálisis muscular, impotencia para soltarse, dolor, sensación ligera, umbral sensorial. CORRIENTE CONTACTO AL AGUA: o. Contacto con 2 manos secas: 50. 000Ω o. Contacto 1 mano y 1 pie seco: 100. 000Ω o. Contacto en 2 manos húmedas: 5. 000 Ω o. Contacto 1 mano y 1 pie húmedo: 10. 000Ω NOTA: Esto demuestra que lo que mata a la gente no es el voltaje si no los amperios

Ø Ubicado al lado contrario de donde se abre la puerta. Ø Altura de 80 a 120 Cm de altura. Ø Se dejan de 20 a 30 Cm del marco de la puerta horizontalmente Ø La operación correcta es izquierda encendido derecha apagado (horizontalmente) Ø La operación correcta es arriba encendido abajo apagado (vertical) INTERRUPTOR DOBLE: INTERRUPTOR CONMUTABLE: INTERRUPTOR TRIPLE: INTERRUPTOR 4 VIAS:

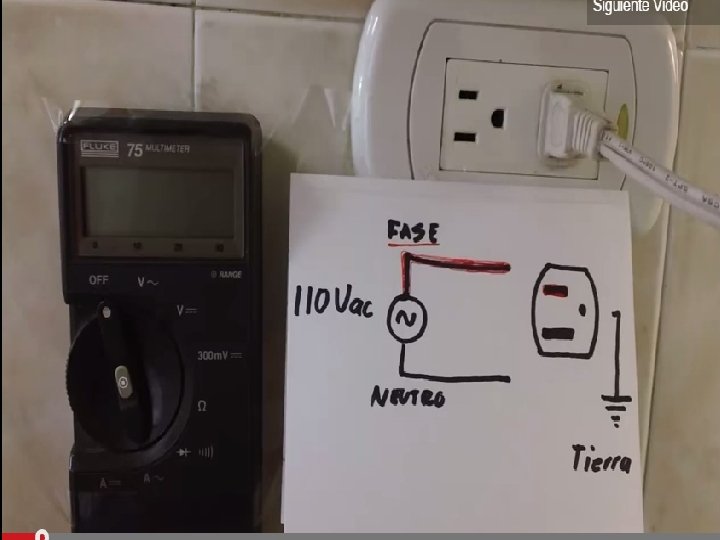

Ø La ranura pequeña es la fase y queda en la parte superior de forma (horizontal) Ø La ranura grande es el neutro y queda en la parte baja de forma (horizontal) Ø Altura de 20 a 30 cm. sobre el nivel del piso, en la cocina 20 a 30 Cm sobre el nivel del mesón. Ø Cuando la habitación o local es grande se ubica una toma cada 3 M. En apartamentos pequeños una por locación. Ø Las Tomas se les debe de colocar alambre calibre 12 y para la plancha un interruptor magnético de 20 W. TOMA TRIFASICA: TOMA DE CORRIENTE 220 V:

Ø Los elementos que se encuentran el techo donde se colocan los bombillos llaman plafones. Ø En las paredes se llaman apliques. ØLa altura de los plafones es de 1. 90 a 2 Metros. ØDetrás de los plafones existen dos bornes la fase es la del centro y el neutro se encuentra al costado. Ø Para el alumbrado se utiliza cable de calibre 14. LAMPARAS FLUORESCENTE

Con la ley de Ohm se puede derivar el valor en ohmios, amperios, y voltios en cualquier componente eléctrico que se encuentre dentro de un circuito. Las reglas se pueden derivar del siguiente triangulo: V= I * R R= V / I I= V/R En la fórmula, corresponde a la intensidad de la corriente, a la diferencia de potencial y a la resistencia. Las unidades que corresponden a estas tres magnitudes en el sistema internacional de unidades son, respectivamente, amperios ( A), voltios (V) y ohmios (Ω).

POTENCIA: Trabajo realizado en la unidad de tiempo. El artefacto para ser medido es el Vatímetro, se representa por medio de Watios Se llama así debido a la persona quien la creo James Watt

CIRCUITO EN SERIE La manera más simple de conectar componentes eléctricos es disponerlos de forma lineal, uno detrás del otro. Este tipo de circuito se denomina “circuito en serie”, Como aparece en la ilustración. Si una de las bombillas del circuito deja de funcionar, la otra también lo hará debido a que se interrumpe el paso de corriente por el circuito. CARACTERISTICAS: Vt = V 1 + V 2 + V 3 It = I 1 = I 2 = I 3 Rt= R 1 + R 2 + R 3

Otra manera de conectarlo sería que cada bombilla tuviera su propio suministro eléctrico, de forma totalmente independiente, y así, si una de ellas se funde, la otra puede continuar funcionando. Este circuito se denomina “circuito en paralelo”, y se muestra a la izquierda en la ilustración. CARACTERISTICAS: Vt = V 1 = V 2 = V 3 It = I 1 + I 2 + I 3 Rt= R 1 * R 2 * R 3 R 1 + R 2 + R 3
