De Multimeter Meten met de multimeter

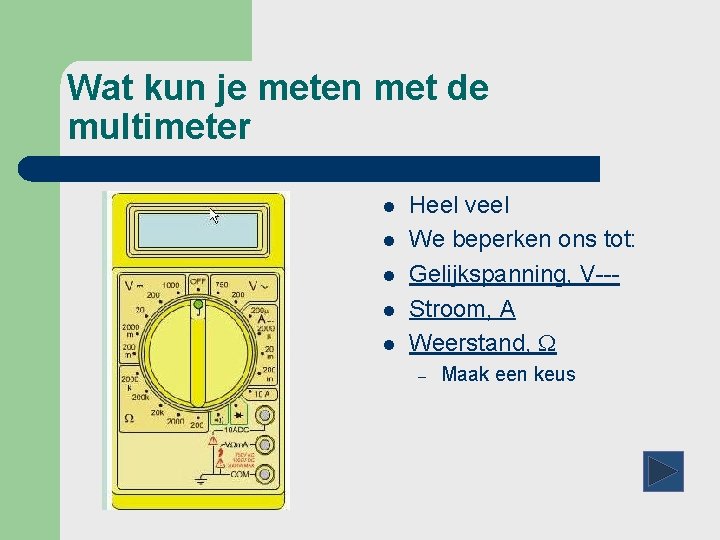

Wat kun je meten met de multimeter l l l Heel veel We beperken ons tot: Gelijkspanning, V--Stroom, A Weerstand, W – Maak een keus
Gelijkspanning, V--l l l Een plaatje (V-t diagram) van een gelijkspanning We noemen dat ook wel d. c. (direct current) Als je ook een plaatje van verschillende wisselspanningen wilt zien klik dan HIER.
De multimeter als Voltmeter l De draaiknop is op de 20 in het V--- gebied gezet en kan dus maximaal 20 Volt gelijkspanning meten.

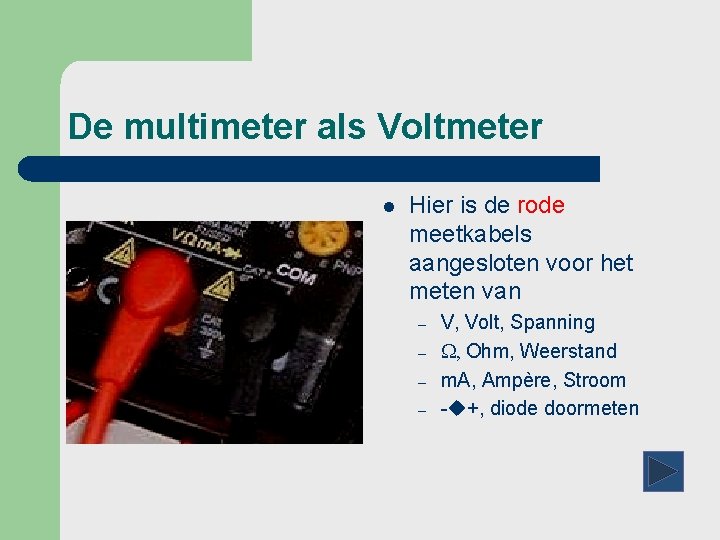

De multimeter als Voltmeter l Hier is de rode meetkabels aangesloten voor het meten van – – V, Volt, Spanning W, Ohm, Weerstand m. A, Ampère, Stroom -u+, diode doormeten
De multimeter als Voltmeter l De zwarte meet-kabel zit altijd in de COM aansluiting.

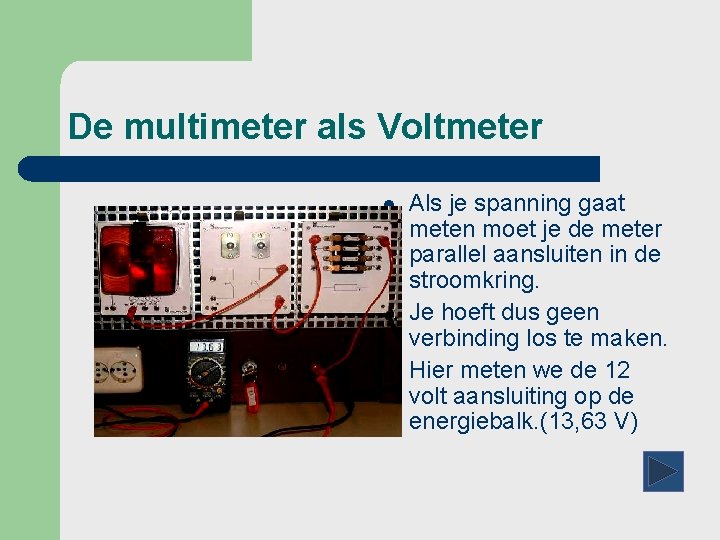

De multimeter als Voltmeter l l l Als je spanning gaat meten moet je de meter parallel aansluiten in de stroomkring. Je hoeft dus geen verbinding los te maken. Hier meten we de 12 volt aansluiting op de energiebalk. (13, 63 V)

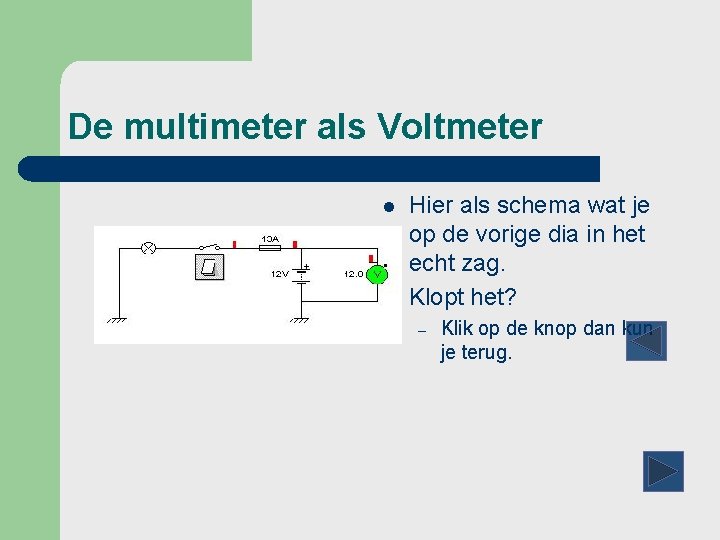

De multimeter als Voltmeter l l Hier als schema wat je op de vorige dia in het echt zag. Klopt het? – Klik op de knop dan kun je terug.

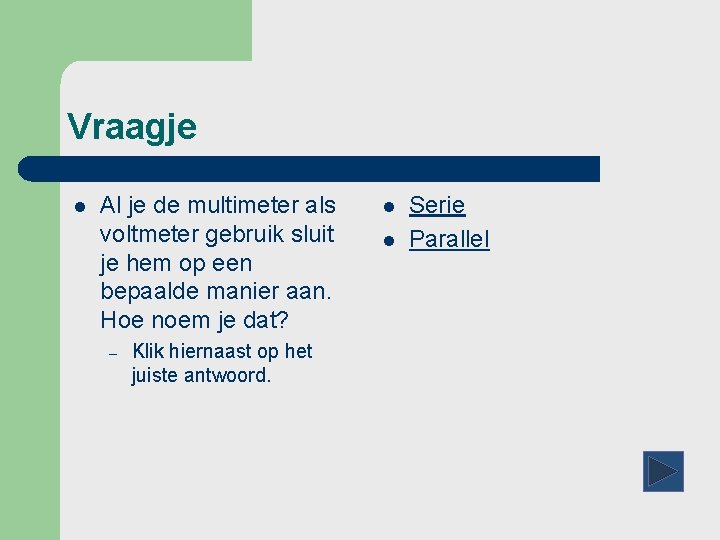

Vraagje l Al je de multimeter als voltmeter gebruik sluit je hem op een bepaalde manier aan. Hoe noem je dat? – Klik hiernaast op het juiste antwoord. l l Serie Parallel
De multimeter als Ampèremeter l Zie je dat de draai-knop l l nu op de 10 A stand staat. Je kunt dus hooguit 10 Ampère meten. Hele kleine stroom-jes (elektronica) meet je in het m. A en m. A gebied.

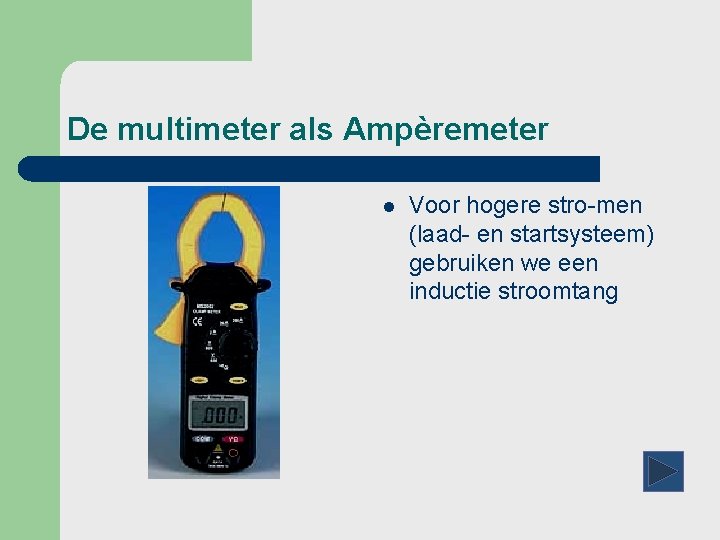

De multimeter als Ampèremeter l Voor hogere stro-men (laad- en startsysteem) gebruiken we een inductie stroomtang

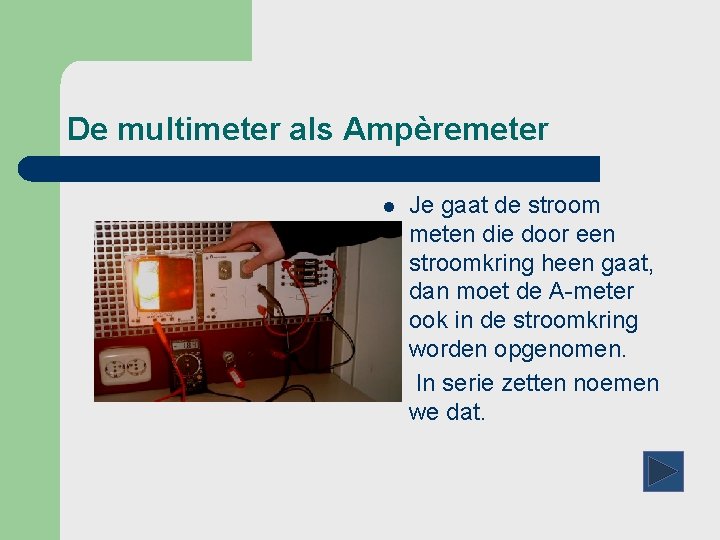

De multimeter als Ampèremeter l l Je gaat de stroom meten die door een stroomkring heen gaat, dan moet de A-meter ook in de stroomkring worden opgenomen. In serie zetten noemen we dat.
De multimeter als Ampèremeter l Op de vorige dia in het echt en hier als schema. – l Kijk je weer even of het klopt Maar wat is stroom eigenlijk

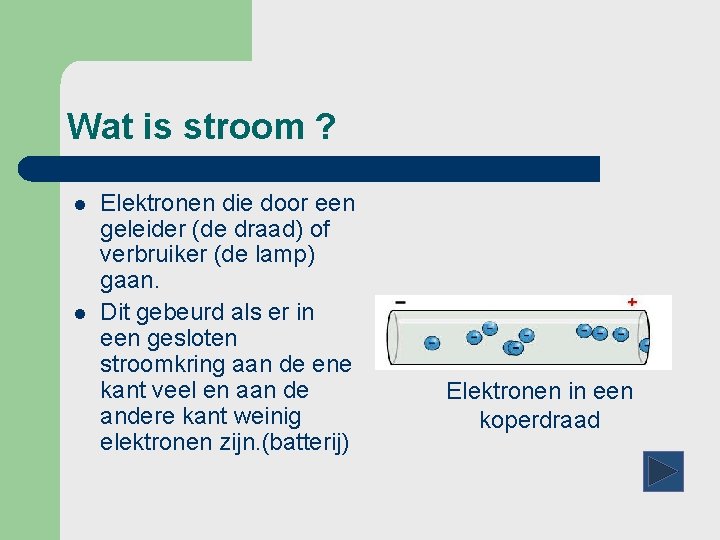

Wat is stroom ? l l Elektronen die door een geleider (de draad) of verbruiker (de lamp) gaan. Dit gebeurd als er in een gesloten stroomkring aan de ene kant veel en aan de andere kant weinig elektronen zijn. (batterij) Elektronen in een koperdraad

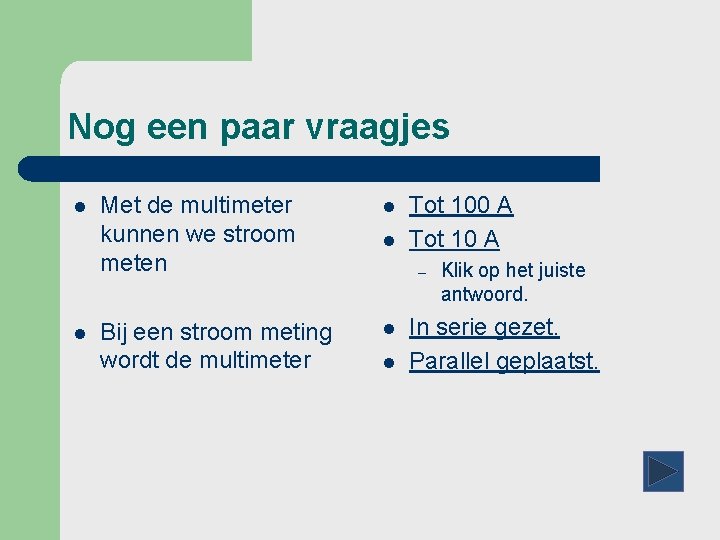

Nog een paar vraagjes l l Met de multimeter kunnen we stroom meten l Bij een stroom meting wordt de multimeter l l Tot 100 A Tot 10 A – l Klik op het juiste antwoord. In serie gezet. Parallel geplaatst.
Het meten van een weerstand. 1 l l De draaiknop in het Ohm gebied staat hier op 200 W. De 1 links in het display betekend dat de waarde oneindig groot is of/en buiten het bereik valt.

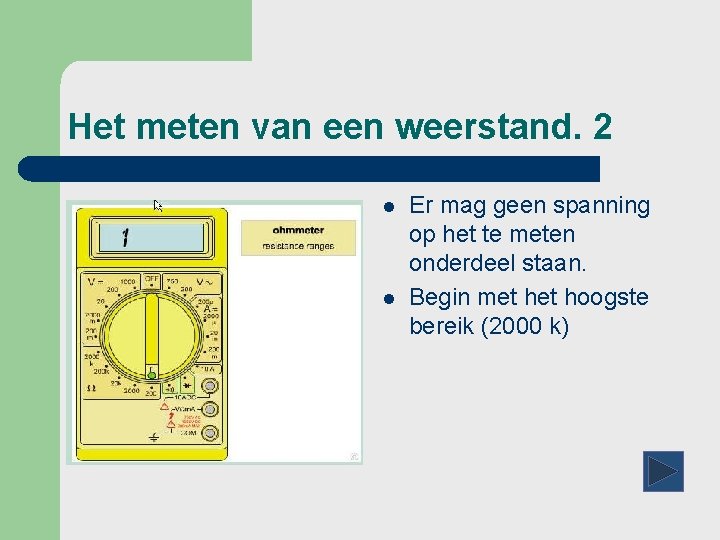

Het meten van een weerstand. 2 l l Er mag geen spanning op het te meten onderdeel staan. Begin met hoogste bereik (2000 k)

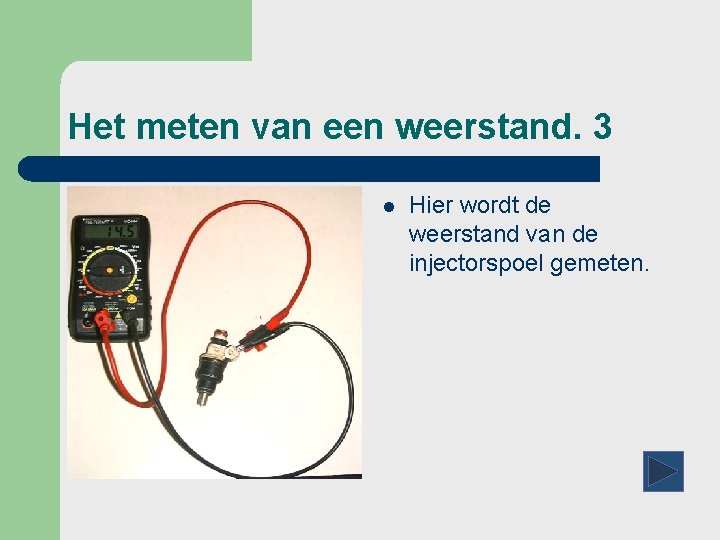

Het meten van een weerstand. 3 l Hier wordt de weerstand van de injectorspoel gemeten.

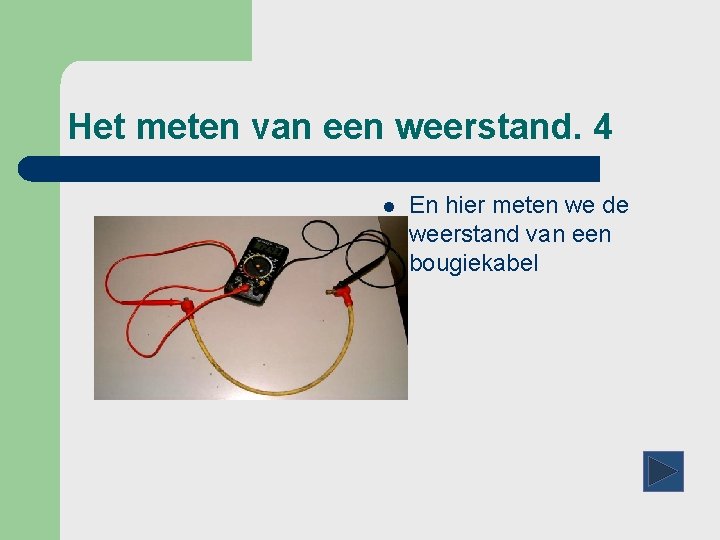

Het meten van een weerstand. 4 l En hier meten we de weerstand van een bougiekabel

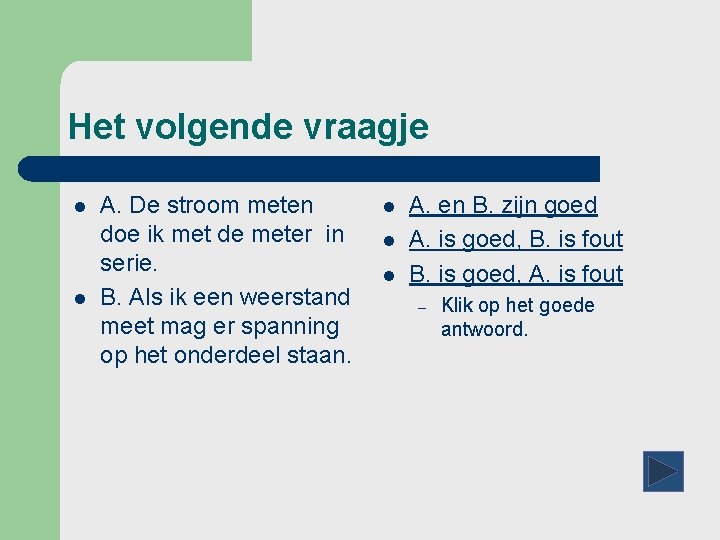

Het volgende vraagje l l A. De stroom meten doe ik met de meter in serie. B. Als ik een weerstand meet mag er spanning op het onderdeel staan. l l l A. en B. zijn goed A. is goed, B. is fout B. is goed, A. is fout – Klik op het goede antwoord.

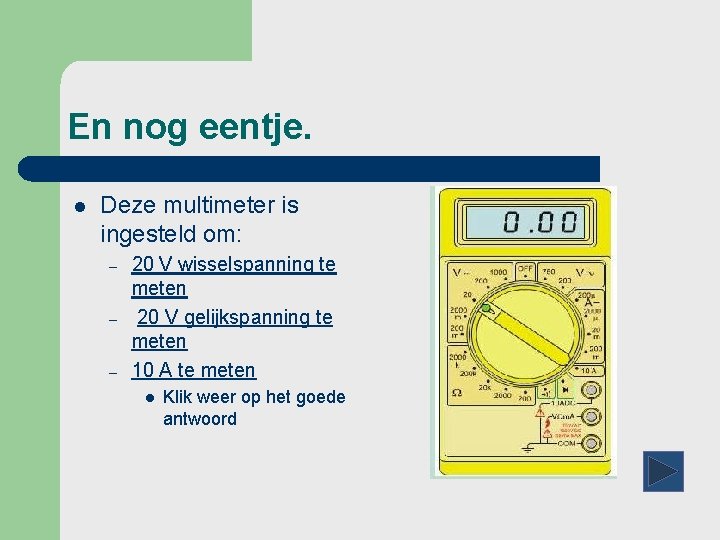

En nog eentje. l Deze multimeter is ingesteld om: – – – 20 V wisselspanning te meten 20 V gelijkspanning te meten 10 A te meten l Klik weer op het goede antwoord

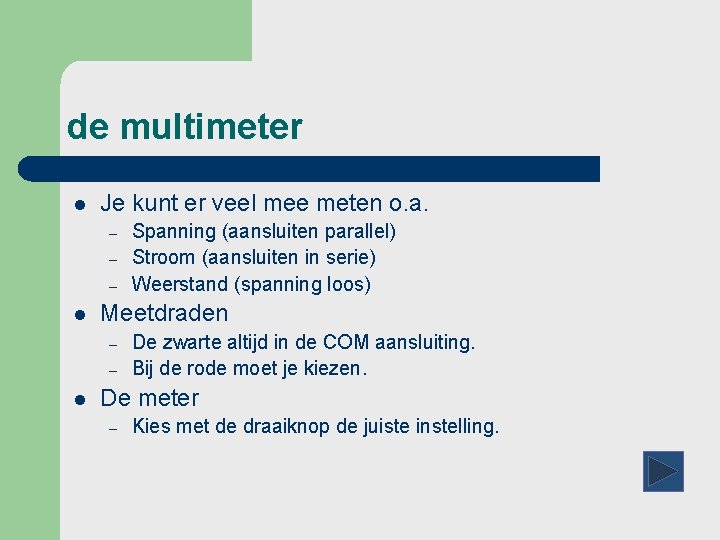

de multimeter l Je kunt er veel mee meten o. a. – – – l Meetdraden – – l Spanning (aansluiten parallel) Stroom (aansluiten in serie) Weerstand (spanning loos) De zwarte altijd in de COM aansluiting. Bij de rode moet je kiezen. De meter – Kies met de draaiknop de juiste instelling.
