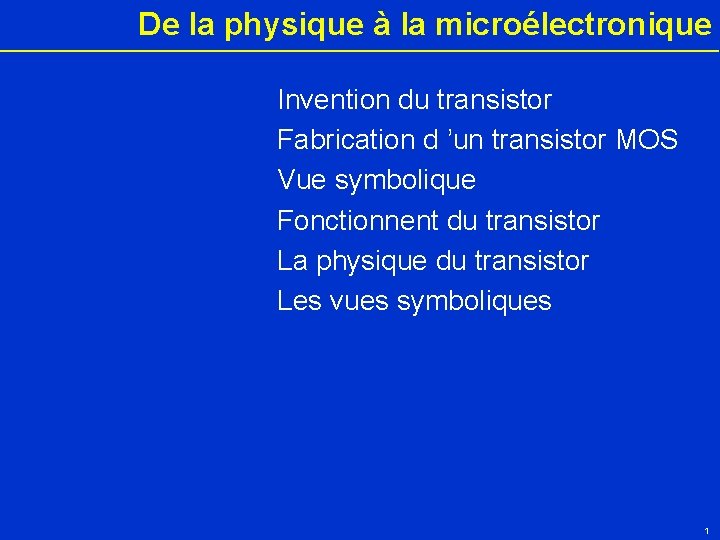

De la physique à la microélectronique Invention du transistor Fabrication d ’un transistor MOS Vue symbolique Fonctionnent du transistor La physique du transistor Les vues symboliques 1

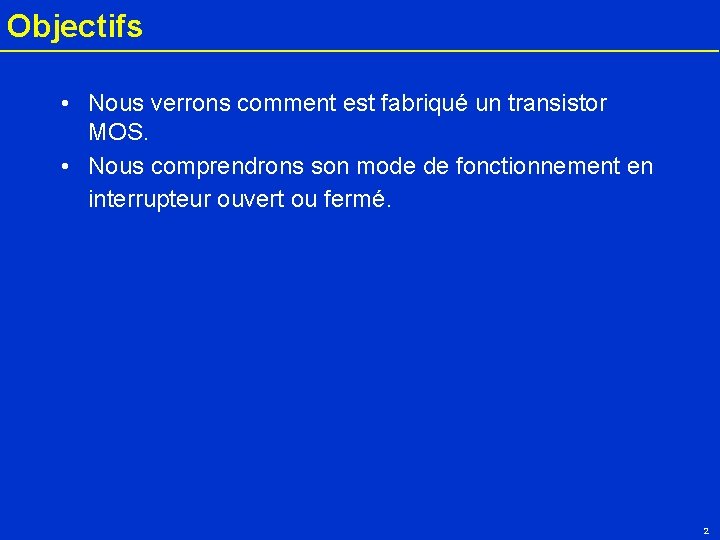

Objectifs • Nous verrons comment est fabriqué un transistor MOS. • Nous comprendrons son mode de fonctionnement en interrupteur ouvert ou fermé. 2

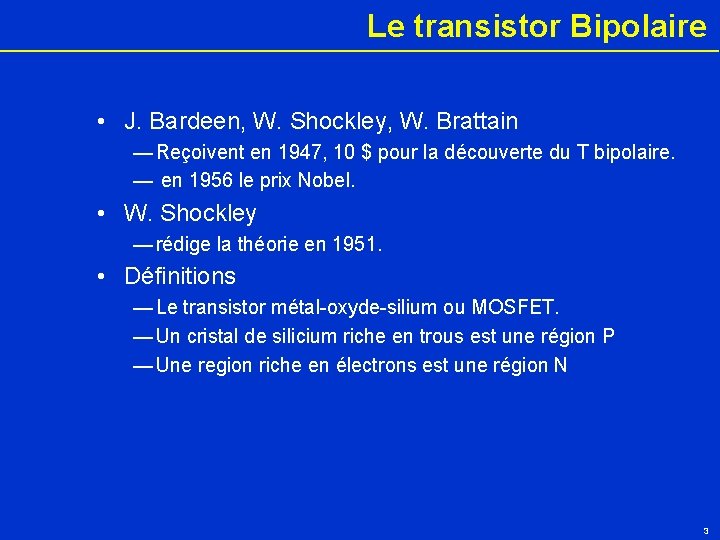

Le transistor Bipolaire • J. Bardeen, W. Shockley, W. Brattain — Reçoivent en 1947, 10 $ pour la découverte du T bipolaire. — en 1956 le prix Nobel. • W. Shockley — rédige la théorie en 1951. • Définitions — Le transistor métal-oxyde-silium ou MOSFET. — Un cristal de silicium riche en trous est une région P — Une region riche en électrons est une région N 3

Le tout premier transistor 4

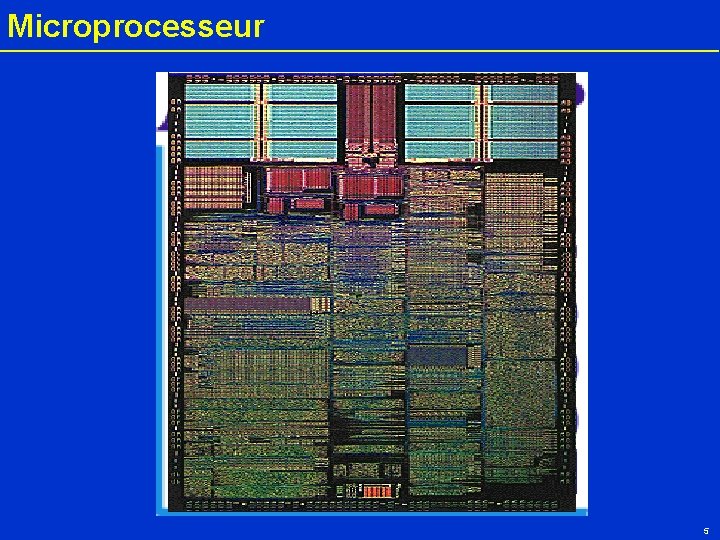

Microprocesseur 5

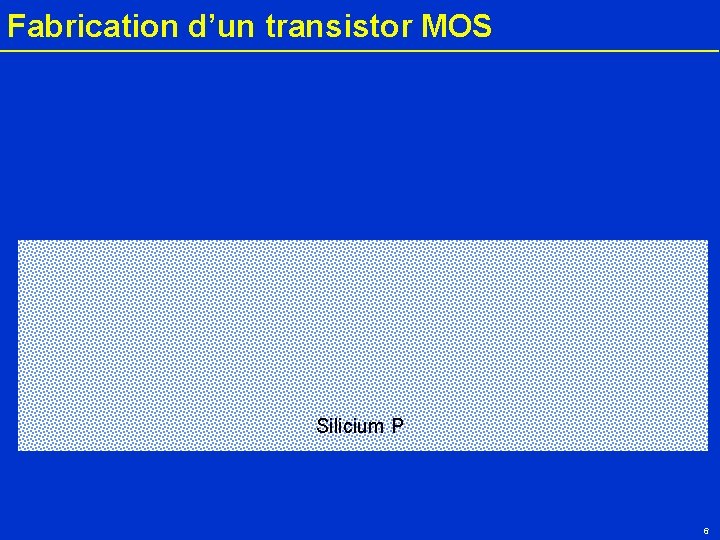

Fabrication d’un transistor MOS Silicium P 6

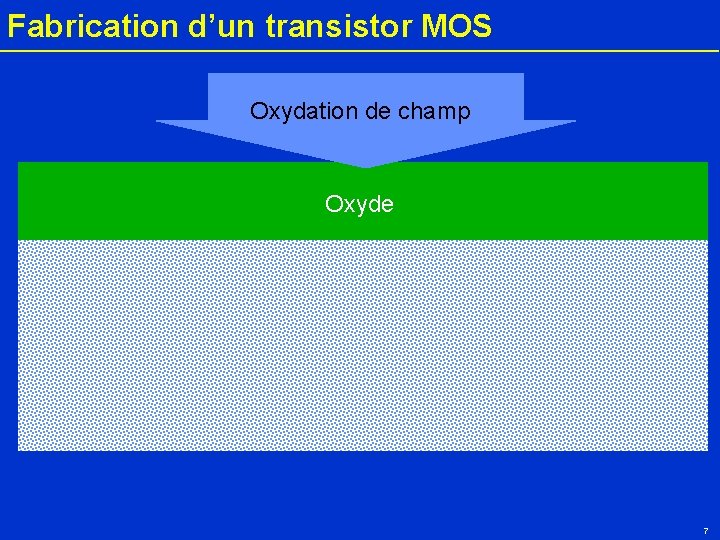

Fabrication d’un transistor MOS Oxydation de champ Oxyde Silicium P 7

Fabrication d’un transistor MOS Masque 1 : Oxyde de grille Silicium P 8

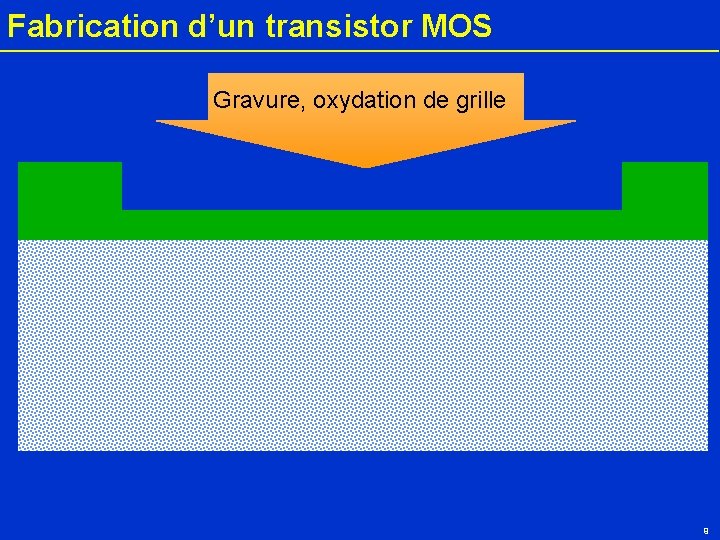

Fabrication d’un transistor MOS Gravure, oxydation de grille Silicium P 9

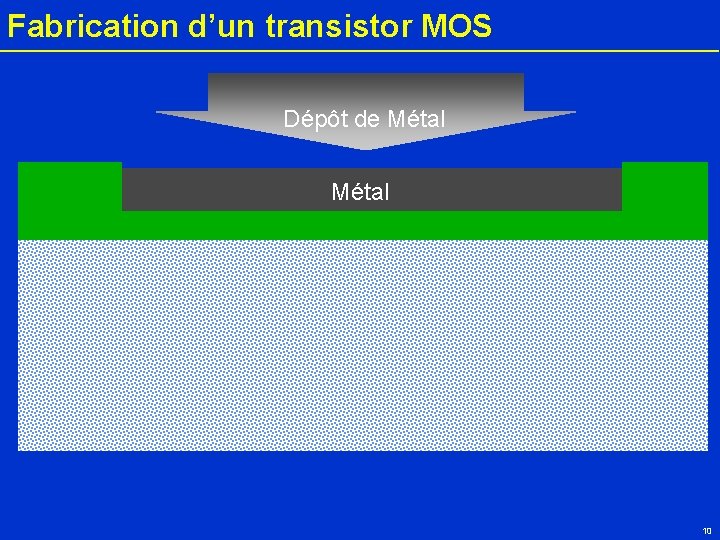

Fabrication d’un transistor MOS Dépôt de Métal Silicium P 10

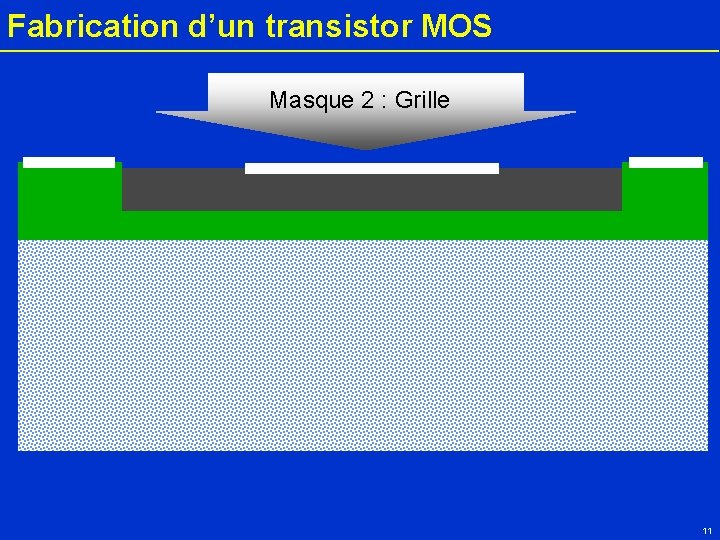

Fabrication d’un transistor MOS Masque 2 : Grille Silicium P 11

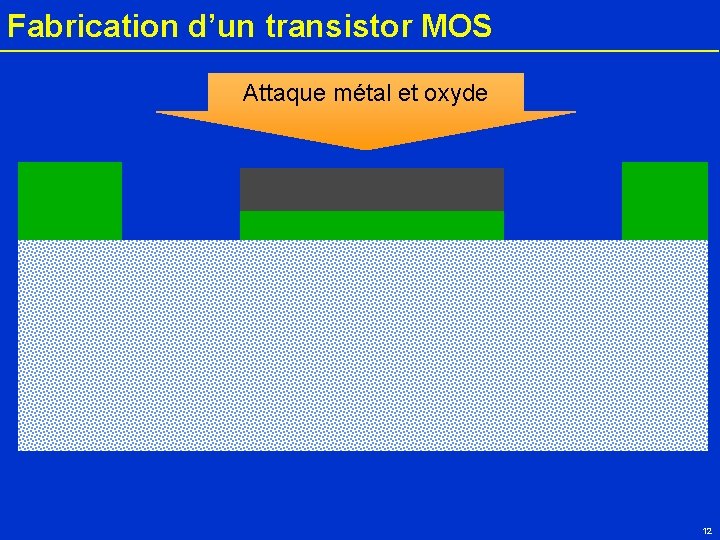

Fabrication d’un transistor MOS Attaque métal et oxyde Métal Silicium P 12

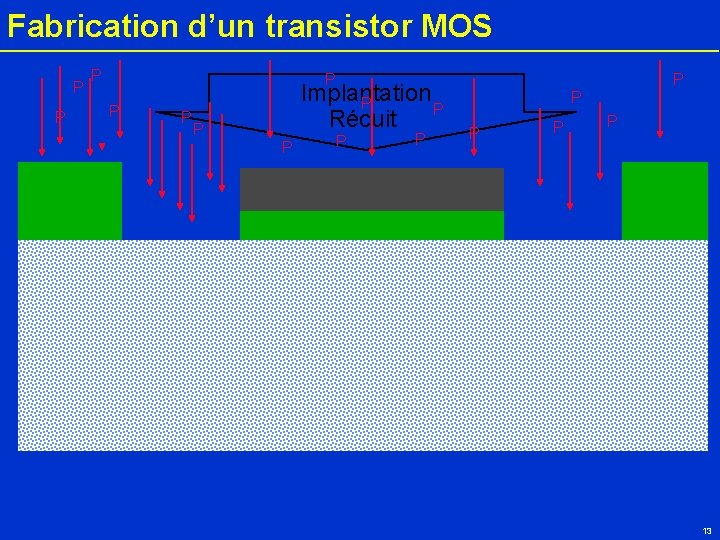

Fabrication d’un transistor MOS P P P Implantation P Récuit P P P P P Métal Silicium P 13

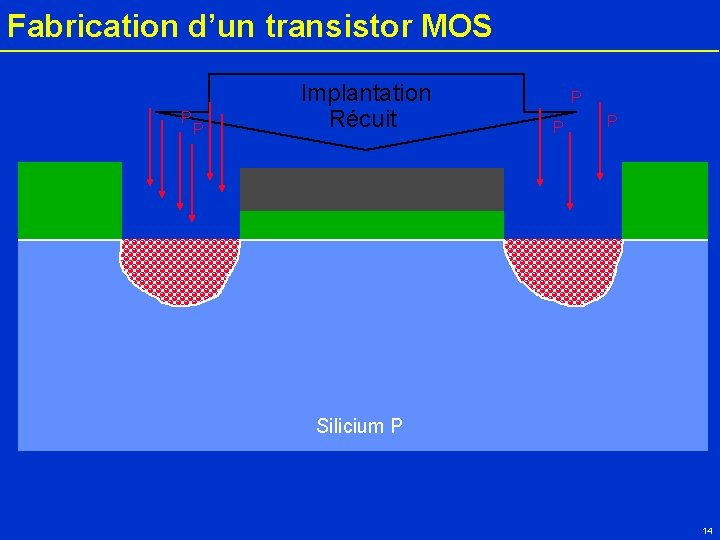

Fabrication d’un transistor MOS P P Implantation Récuit P P P Métal n+ n+ Silicium P 14

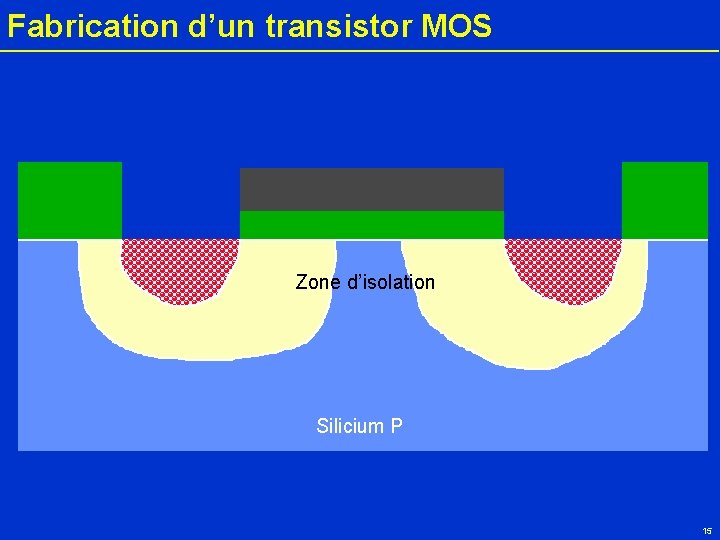

Fabrication d’un transistor MOS Métal n+ Zone d’isolation n+ Silicium P 15

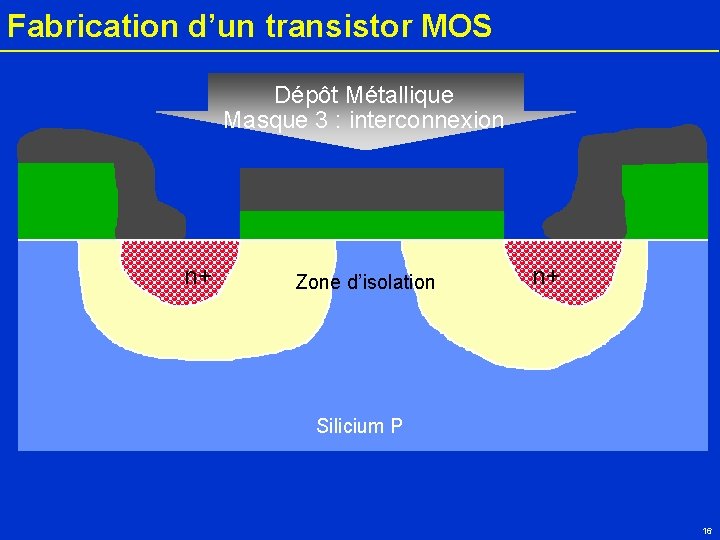

Fabrication d’un transistor MOS Dépôt Métallique Masque 3 : interconnexion Métal n+ Zone d’isolation n+ Silicium P 16

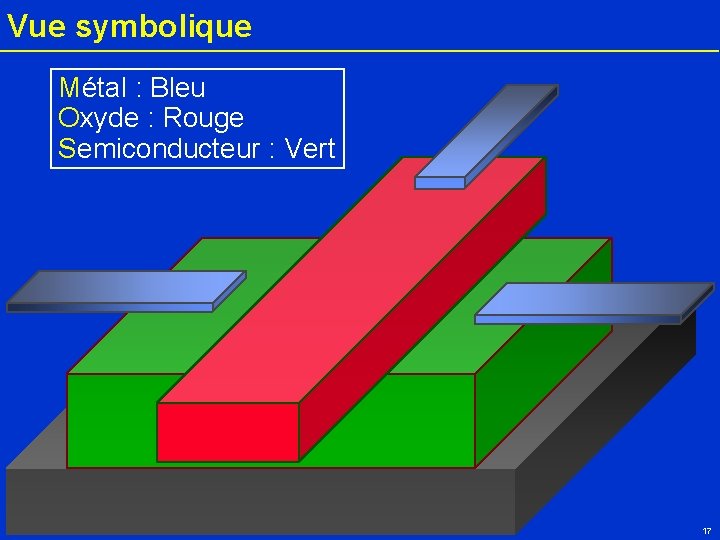

Vue symbolique Métal : Bleu Oxyde : Rouge Semiconducteur : Vert 17

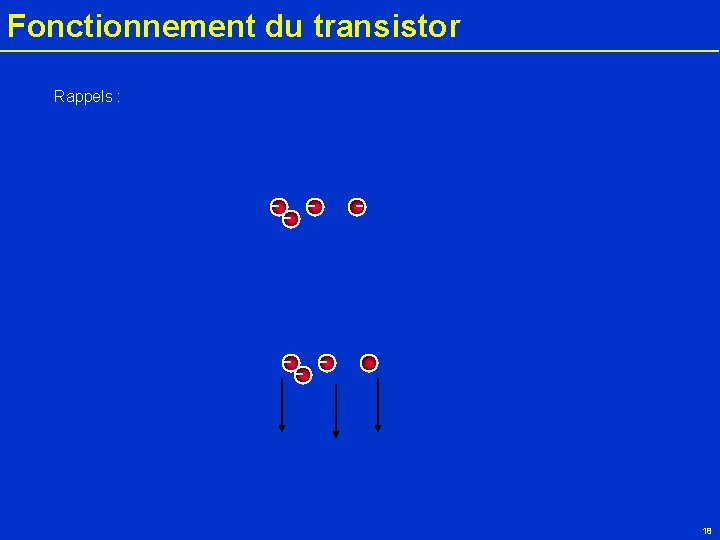

Fonctionnement du transistor Rappels : -- - - -- - 18

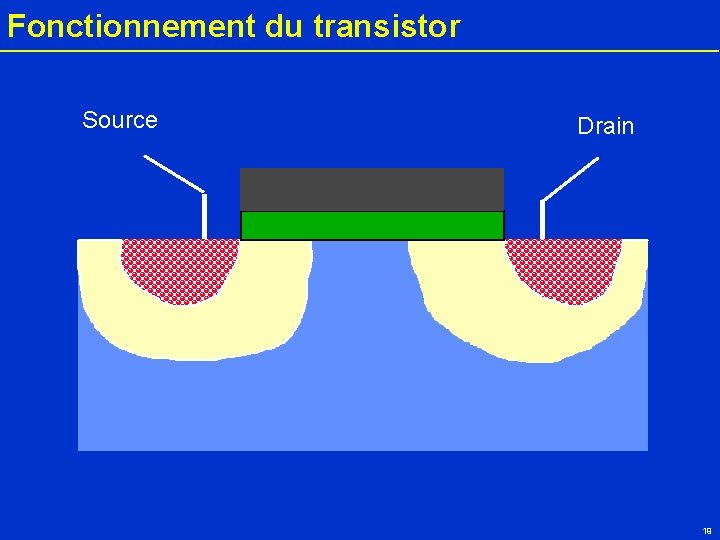

Fonctionnement du transistor Source Drain 19

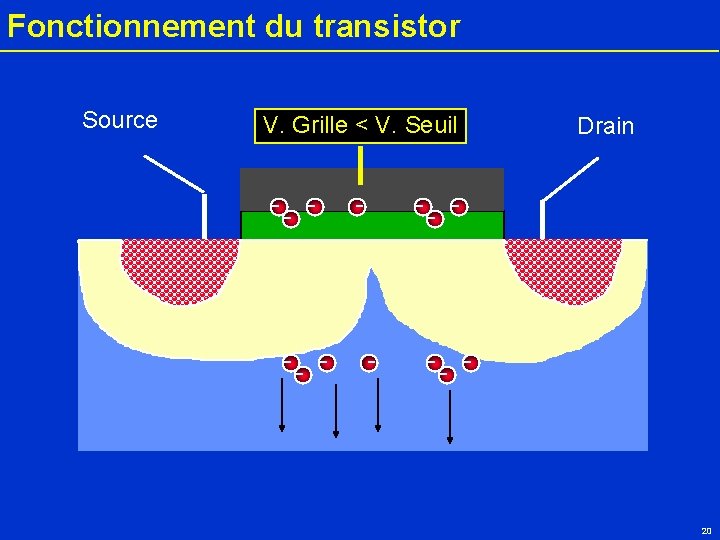

Fonctionnement du transistor Source V. Grille < V. Seuil -- - - Drain -- - - -- - 20

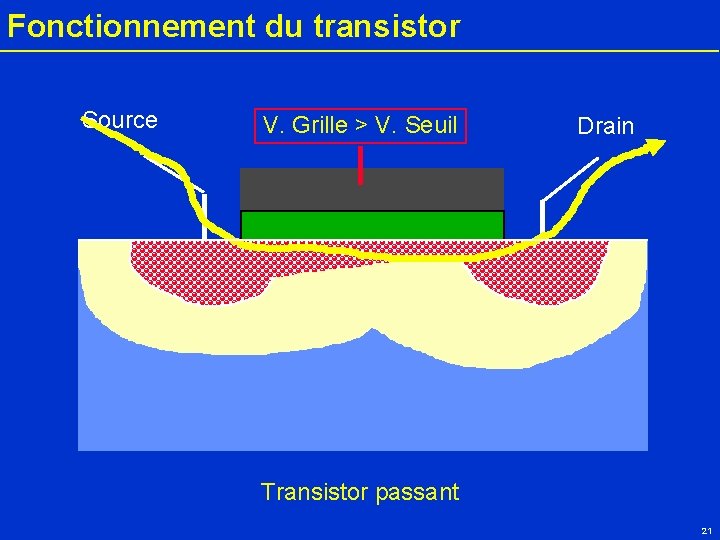

Fonctionnement du transistor Source V. Grille > V. Seuil Drain Transistor passant 21

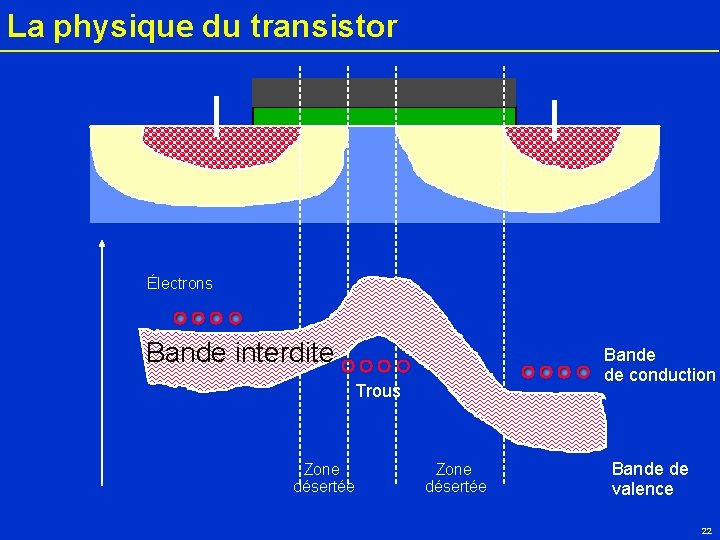

La physique du transistor Électrons Bande interdite Bande de conduction Trous Zone désertée Bande de valence 22

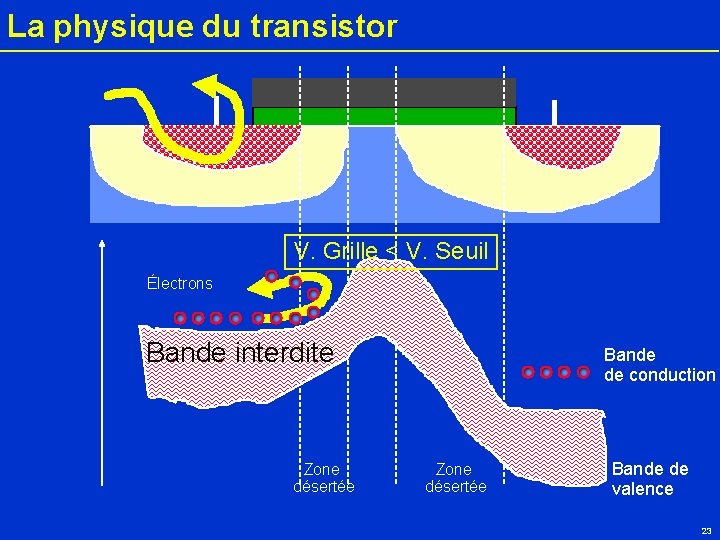

La physique du transistor V. Grille < V. Seuil Électrons Bande interdite Zone désertée Bande de conduction Zone désertée Bande de valence 23

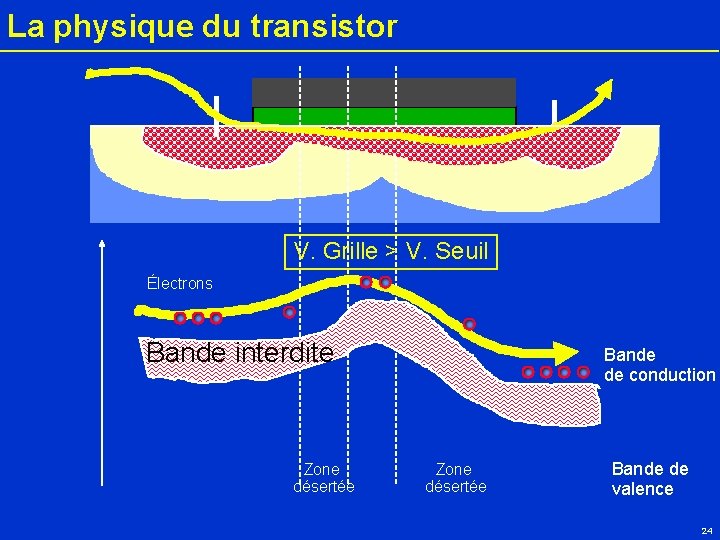

La physique du transistor V. Grille > V. Seuil Électrons Bande interdite Zone désertée Bande de conduction Zone désertée Bande de valence 24

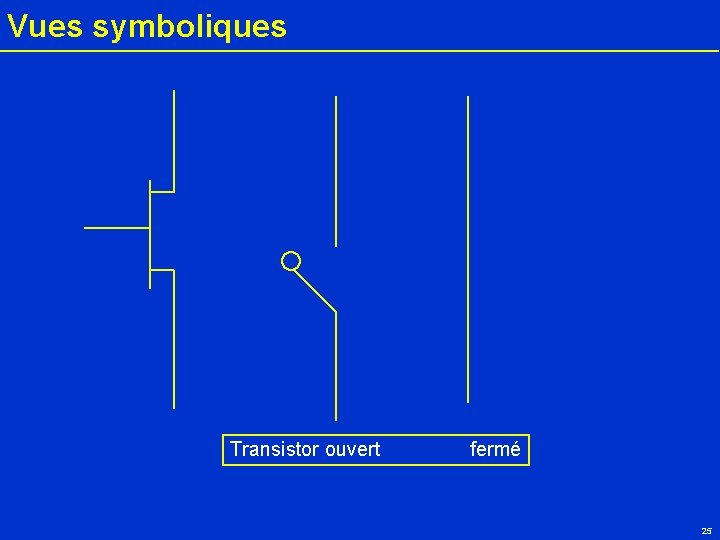

Vues symboliques Transistor ouvert fermé 25
