Davači sile

Davači sile

 • Merenje sile se vrši na principu ravnoteže sila. • Većina davača sile

• Merenje sile se vrši na principu ravnoteže sila. • Većina davača sile ili momenta sila gradi se sa posebnim senzorom-elastičnim telom u kojem se uspostavlja ravnoteža sila. • Senzor pretvara merenu silu ili mereni moment sila u mehaničku deformaciju, pa se daljim merenjem naprezanja ili pomaka koji izaziva ta deformacija dobije merni signal srazmeran merenoj sili.

PRETVARAČI SILE-MERNE TRAKE • Najčešće se merenje sile vrši pomoću otporničkih senzora koje još

PRETVARAČI SILE-MERNE TRAKE • Najčešće se merenje sile vrši pomoću otporničkih senzora koje još nazivamo i merne trake. • Merna traka je žica ili listić od provodnog ili poluprovodnog materijala koja se učvršćuje na posmatrano telo tako da se rasteže ili skuplja istovremeno sa rastezanjem ili skupljanje tela ako na telo deluje sila. • To uzrokuje promenu električnog otpora merne trake.

Merne trake su provodni materijali napravljeni u oblicima koji omogućavaju da merenjem promene otpornosti

Merne trake su provodni materijali napravljeni u oblicima koji omogućavaju da merenjem promene otpornosti odredimo promenu dužine. Merne trake se postavljaju na telo čiju deformaciju možemo da izračunamo koristeći teoriju elastičnosti.

 • Na slici su prikazani osnovni oblici žičanih mernih traka. • Tanka žica

• Na slici su prikazani osnovni oblici žičanih mernih traka. • Tanka žica oblikovana je u cik-cak obliku i pričvršćena (priljepljena) na osnovicu, listić prikladnog materijala. • Prečnik žice je 0, 02 do 0, 04 mm.

Princip rada mernih traka se zasniva na tenzootpornom efektu, odnosno na promeni otpornosti žice

Princip rada mernih traka se zasniva na tenzootpornom efektu, odnosno na promeni otpornosti žice pri njenom istezanju. k-osetljivost merne trake Kako je Hukov zakon

Postavljanje mernih traka 1 merna traka Merne trake se isključivo koriste u mernim kolima

Postavljanje mernih traka 1 merna traka Merne trake se isključivo koriste u mernim kolima u obliku mosta.

Postavljanje mernih traka 2 merne trake

Postavljanje mernih traka 2 merne trake

Postavljanje mernih traka Postavljanje 4 merne trake i povezivanje u puni most.

Postavljanje mernih traka Postavljanje 4 merne trake i povezivanje u puni most.

Primena pojačavača za merenje malih napona u neuravnoteženom mostu sa otpornicima Merne trake Most

Primena pojačavača za merenje malih napona u neuravnoteženom mostu sa otpornicima Merne trake Most Pojačavač

Primena • za ispitivanje naprezanja u građevinarstvu • za ispitivanje metalnih konstrukcija i delova

Primena • za ispitivanje naprezanja u građevinarstvu • za ispitivanje metalnih konstrukcija i delova mašina • u elektronskim vagama (u trgovini, poštama i sl. ) • koriste se i za merenje drugih mehaničkih veličina – ubrzanja, pritiska, protoka fluida i dr. koje na pogodan način mogu izazvati deformaciju trake.

Uređaji sa mernim trakama Akcelerometar

Uređaji sa mernim trakama Akcelerometar

Uređaji sa mernim trakama Senzori sile

Uređaji sa mernim trakama Senzori sile

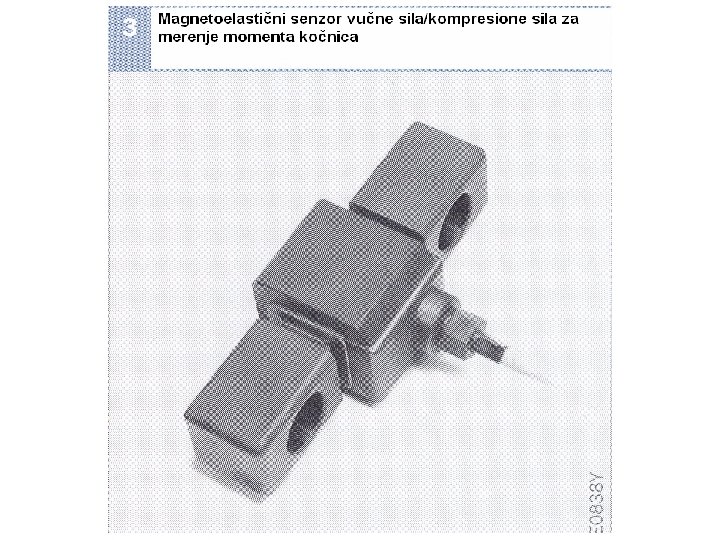

Magnetoelastični princip merenja sile • Pod uticajem magnetnog polja feromagnetni materijali menjaju dužinu u

Magnetoelastični princip merenja sile • Pod uticajem magnetnog polja feromagnetni materijali menjaju dužinu u pravcu polja (magnetostrikcijski efekat). • Dužina se može povećati (pozitivna magnetostrikcija), ili smanjiti (negativna magnetostrikcija) što zavisi od vrste materijala, za isti smer polja. • Obrnuti efekat, odnosno promena magnetnih karakteristika pod uticajem produženja i sabijanja, je poznata kao magnetoelastični efekat.

 • Senzori sile se kod automobila koriste za: - kontrolisanje sile kočenja traktora

• Senzori sile se kod automobila koriste za: - kontrolisanje sile kočenja traktora i vučne prikolice tako da ravnomerno koče da ne dođe do vučnih sila na spoju između njih, - kontrolisanje sila prigušenja kod oslanjanja i šasije, - kontrolisanje opterećenja osovine , -kontrolisanje sile na papučici kočionih sistema, - zaštitu za prste na električnim podizačima stakala i električno pokretanog šibera, - kontrolisanje sile točkova, - kontrolisanje težine osoba u vozilu.

Senzori sile za merenje težine putnika • To su i. Bolt™ senzori sile. •

Senzori sile za merenje težine putnika • To su i. Bolt™ senzori sile. • Četiri ovakva senzora su ugrađena u prednje suvozačevo sedište zbog merenja težine putnika. • Ovo omogućava modifikovanje aktiviranja vazdušnog jastuka. http: //www. amaa. de/previous/amaa_2006/Pr esentations_2006/2 -3 -04_Kasten. pdf

Pitanja za proveru znanja 1. Merenje sile se najčešće vrši pomoću. . 2. Merna

Pitanja za proveru znanja 1. Merenje sile se najčešće vrši pomoću. . 2. Merna traka je. . . 3. Pomoću koliko mernih traka se može vršiti merenje sila i kako se one međusobno povezuju? 4. Šta je tenzootporni efekat? 5. Šta je magnetostrikcijski efekat? 6. Šta je magnetoelastični efekat?
