Datafangst meir effektiv leveranse av digitale data til

Datafangst - meir effektiv leveranse av digitale data til Nasjonal vegdatabank (NVDB) 09. 03. 2021 Statens vegvesen Region vest, Geodataseksjonen, Sara Aspen

BAKGRUNN Nasjonal vegdatabank (NVDB) er ein database med informasjon om statlege, kommunale, private, fylkesog skogsbilvegar. Databasen vert brukt aktivt i forvaltninga av vegane i Noreg, og inneheld blant anna følgande informasjon: ● Vegnett med geometri og topologi som dannar grunnlaget for kartløysningar og ruteberegnere på internett ● Oversikt over utstyr og drenering langs vegen ● Ulykker og trafikkmengder (ÅDT) ● Grunnlagsdata for bruk i støyberegnere og trafikkmodeller 09. 03. 2021

BAKGRUNN Statens vegvesen krev at alle utbetringar av riks- og fylkesvegar skal dokumenterast i Nasjonal Veg. Databank (NVDB). I tillegg har Statens vegvesen forplikta seg til å levere ferdigvegsdata til Felles. Kart. Base (FKB) som Kartverket forvaltar. Data i NVDB vert nytta i forvaltning, drift og vedlikehald av vegane, mens FKB-data er del av Norges offisielle kartgrunnlag. I utbyggings- og driftskontraktar får entreprenør normalt ansvar for å skaffe ein del av ferdigvegsdokumentasjonen. I desse kontraktene vises det vidare til FKB/NVDB Objektliste med veileder og produktspesifikasjoner som beskriv kva data det skal leveras dokumentasjon for og korleis dei enkelte data skal registreras. https: //www. vegvesen. no/Fag/Teknologi/Nasjonal+vegdatabank/ Objektliste 09. 03. 2021

VEGKART Vegkart (vegvesen. no/vegkart) er ei kartløysing på internett som kan brukas til å hente data frå NVDB, og få dei presentert på kart eller eksportert til eit rekneark. Vegkart. no brukar koordinatsystem UTM sone 33. 09. 03. 2021

KVA DATA FINN EIN I NVDB? http: //labs. vegdata. no/nvdb-datakatalog/ 09. 03. 2021

DRENERING 09. 03. 2021

VEGUTSTYR, SKILT, VEGOPPMERKING EN 09. 03. 2021

VEGDATA. NO ● ● ● 09. 03. 2021 Nasjonal vegdatabank (NVDB) inneholder landets vegnett og hundrevis av fagdatatyper knyttet til vegen. Statens vegvesen ønsker å gjøre informasjonen fritt tilgjengelig, og oppmuntrer publikum til å bruke datagrunnlaget på kreativt vis. Vegdata. no vil fortelle omverdenen om hvordan vi utvikler nye webtjenester for å kunne dele data fritt.

09. 03. 2021

ALTERNATIV ANALYSE I VEGKART Ønsker å finne ut når det er mest trygt å kjøre fra Os til Bergen 09. 03. 2021

ALTERNATIV ANALYSE I VEGKART Best å kjøre ein dag med dårlig sikt, tåke eller dis før kl 18. 00 09. 03. 2021

TIDLIGARE DATALEVERANSAR TIL FKB OG NVDB UTFORDRING: SOSI-filer med varierande kvalitet, vanskelig å utføre fullstendighetskontroll, kva med det som er fjerna i prosjektet? 09. 03. 2021

DATALEVERANSAR TIL FKB OG NVDB I DAG Datafangst er eit web-basert system for innsending, kontroll, redigering og direkte registrering i NVDB. Entreprenør lastar sjølv opp SOSI-filer og får dei validert mot NVDB Datakatalogen. Etter kvart vil denne opplastinga skje direkte frå entreprenør si programvare via datafangst API ved å sende inn vegobjekter som geo. JSON. I Datafangst har kvart prosjekt si prosjektside og brukarane vert tilknytta sine aktuelle prosjekt. Brukar kan vere både interne hjå Statens vegvesen og frå entreprenør. Desse vil ha ulike rettigheiter. 09. 03. 2021

DATALEVERANSAR TIL FKB OG NVDB I DAG Ein leveranseplan vert sett saman i lag med byggeleiar for å ha kontroll på framgangen i prosjekta. Byggeleiar tilpassar ei liste over objekt som er forventa levert etter anleggsslutt. Etter kvart som dokumentasjon vert lasta opp i Datafangst oppdateras denne lista med gjenståande manglar. 09. 03. 2021

DATALEVERANSAR TIL FKB OG NVDB I DAG Opplasting av SOSI-filer 09. 03. 2021

DATALEVERANSAR TIL FKB OG NVDB I DAG Vegobjekt med tilknytta eigenskapar vises med ein gong etter opplasting i ei vegobjekt-fane. Dette gjer det enkelt for byggeleiar å kontrollere at det som er levert er det som er bygd. 09. 03. 2021

DATALEVERANSAR TIL FKB OG NVDB I DAG Ein kan i tillegg gjere ein meir detaljert kontroll og sjekke eitt og eitt vegobjekt, plasseringa av det og tilknytta eigenskapar 09. 03. 2021

DATALEVERANSAR TIL FKB OG NVDB I DAG Ved feil i opplasta fil vil dette enkelt visas med raude og/eller oransje utropsteikn i tillegg til ei feilmelding når ein held musepeikaren over. 09. 03. 2021

DATALEVERANSAR TIL FKB OG NVDB I DAG Feil i eigenskapar kan enten rettas i eigen programvare og lastas opp på ny, eller den kan rettas direkte i løysinga. 09. 03. 2021

DATALEVERANSAR TIL FKB OG NVDB I DAG Ei kan òg gjere enkle geometriske rettingar som å kopiere og flytte punkt. Men dette er det entreprenør som får betalt for i utbyggingsprosjekt, så denne ligg berre inne som ein mulig funksjon enn så lenge 09. 03. 2021

DATALEVERANSAR TIL FKB OG NVDB I DAG Når dataleveransen har gått igjennom kontrollen/valideringa mot NVDB Dakat og fullstendighetskontroll er utført av byggeleder/kontrollingeniør på prosjektet er dei klar for NVDB. Før data vert lest inn vert dei kobla mot vegnettet i NVDB 09. 03. 2021

DATALEVERANSAR TIL FKB OG NVDB I DAG Deretter vert det oppretta assosiasjonar (mor/datterkoblingar). 09. 03. 2021

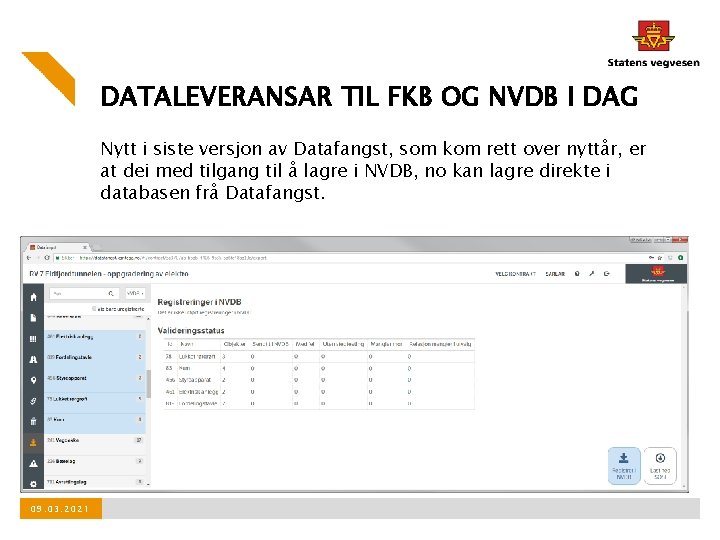

DATALEVERANSAR TIL FKB OG NVDB I DAG Nytt i siste versjon av Datafangst, som kom rett over nyttår, er at dei med tilgang til å lagre i NVDB, no kan lagre direkte i databasen frå Datafangst. 09. 03. 2021

DATALEVERANSAR TIL FKB OG NVDB I DAG Kva med vegobjekt som vert fjerna? Ved innlesing av nye vegobjekt i databasen er det også ofte behov for å sette fjerna vegobjekt historisk i NVDB. Dette kan enkelt gjeras ved bruk av slettemanus i Datafangst. 09. 03. 2021

DATALEVERANSAR TIL FKB OG NVDB I DAG Datafangst erstattar ikkje dagens registreringsløysingar til NVDB, men ein er på god veg til å få til ei bra løysing kombinert med andre registreringsklientar og vi håpar å kunne utvikle løysinga vidare til å dekke meir enn den gjer i dag. Det vi har fått til så langt har heva kvalitet på data som vert lasta opp i NVDB frå utbyggingsprosjekt ved å gje eit betre grunnlag for kvalitetssikring av data for dei som sitt nærast prosjekta. Nokre driftskontrakter leverer allerede data via Datafangst og vi håpar fleire kjem etter. 09. 03. 2021

NVDB API SKRIV NVDB sitt skrive-api er et asynkront REST-API for oppdatering av data i NVDB. Systemet mottar beskrivelser av vegobjekter (endringssett) for registrering, oppdatering eller sletting i NVDB. En rekke validerings- og kontrolltrinn gjennomføres før data er godkjent og sendes til NVDB. Et endringssett under behandling omtales som en jobb. Flere av trinnene i en jobb krever oppslag i NVDB og vil derfor kunne ta en del tid, spesielt for klienter som registrerer mange vegobjekter samtidig. I tillegg vil selve skrivingen til NVDB også ta tid. Videre vil noen oppdateringer ikke kunne skje umiddelbart fordi data er låst av andre klienter. (eller av en annen jobb i dette APIet). En konsekvens av dette er at jobber må eksekveres asynkront. Det vil si at klienten sender forespørsler for å definere og starte jobber, men siden svaret vil ta noe tid å utarbeide kan ikke et endelig svar leveres med en gang. Jobben blir i stedet behandlet i bakgrunnen, i en separat prosess som ikke blokkerer klienten. 09. 03. 2021

NY REGISTRERINGSKLIENT Statens vegvesen har behov for en ny registreringsklient rettet mot bruk i felt. Eksisterende løsninger bruker aldrende teknologi og vil fases ut ved overgang til ny vegnettsmodell etter 2020. Prosessen med anskaffelse av nytt registreringsverktøy er derfor satt i gang og er planlagt gjennomført første halvår 2018. Anskaffelsesprosessen er dialogbasert og vi varslet markedet om at Statens vegvesen har til intensjon å anskaffe ny registeringsklient juni 2017 via Doffin. Vi erfarer nå at arbeidet med å etablere åpne api’er for lese og skrive til NVDB har gitt resultater. Flere private aktører har laget eller arbeider med å utvikle løsninger basert på våre api’er. Vi mener derfor markedet nå er modent for å anskaffe hyllevare for registrering til NVDB. Målet er å finne et godt verktøy i markedet som kan brukes til å registrere vegobjekter med mulighet for å oppdatere egenskaper. Funksjonalitet for registrering av tilstand/skade er også ønsket. 09. 03. 2021

09. 03. 2021
