Data Komunikasi oleh Ir Risanuri Hidayat M Sc
- Slides: 14
Data Komunikasi oleh Ir. Risanuri Hidayat, M. Sc.
OSI Layer Application Presentation Session Transport Network Data-link Physical 7 Layer/OSI TCP/IP
Application Header Data Format Data • Contoh : Email, HTTP, dsb Analogi
Presentation & Session Header Data Header Payload Header • Security, Compression • RPC, RMI Analogi
Transport Header Payload Dumy PL PL 2 1 PL PL 5 4 3 • PL = Pay. Load • TCP, UDP Protocol PL PL PL 7 6 PL PL

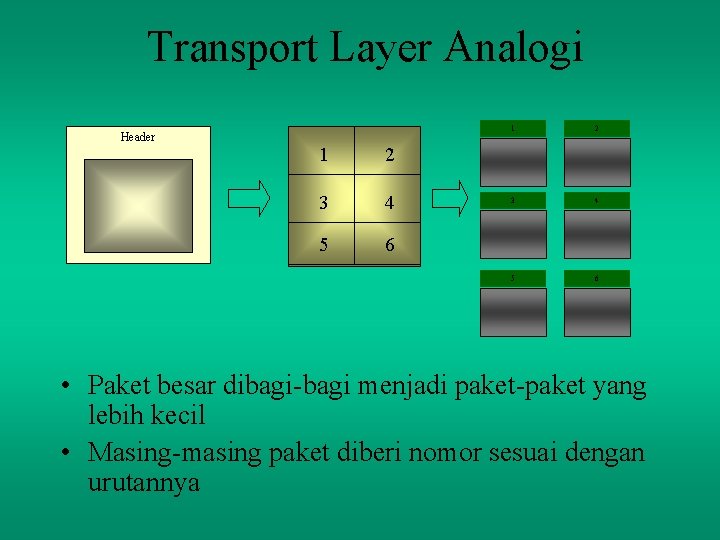

Transport Layer Analogi Header 1 2 3 4 5 6 • Paket besar dibagi-bagi menjadi paket-paket yang lebih kecil • Masing-masing paket diberi nomor sesuai dengan urutannya
Network Layer 2 1 PL 5 PL 4 3 Address PL PL PL 7 6 PL PL PL • Address pada Network Layer dinamakan : Logical Address • Address terdiri dari : Source Address (alamat IP pengirim, mis: 172. 16. 180. 16), dan Destination Address (alamat IP penerima, mis: 192. 234. 13. 201)
Network Layer Analogi 1 2 3 4 5 • Router 6 Pengirim Penerima 4

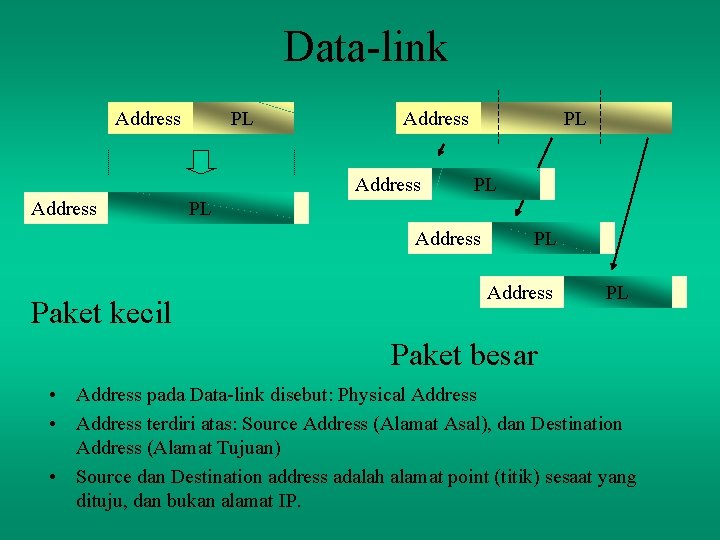

Data-link Address PL Address PL PL PL Address Paket kecil PL Address PL Paket besar • Address pada Data-link disebut: Physical Address • Address terdiri atas: Source Address (Alamat Asal), dan Destination Address (Alamat Tujuan) • Source dan Destination address adalah alamat point (titik) sesaat yang dituju, dan bukan alamat IP.
Data-link • Jika ukuran paket kecil Pengirim Asal Penerima Tujuan Asal Tujuan • Jika ukuran paket besar Pengirim Penerima • Eth card, Switch Asal Tujuan

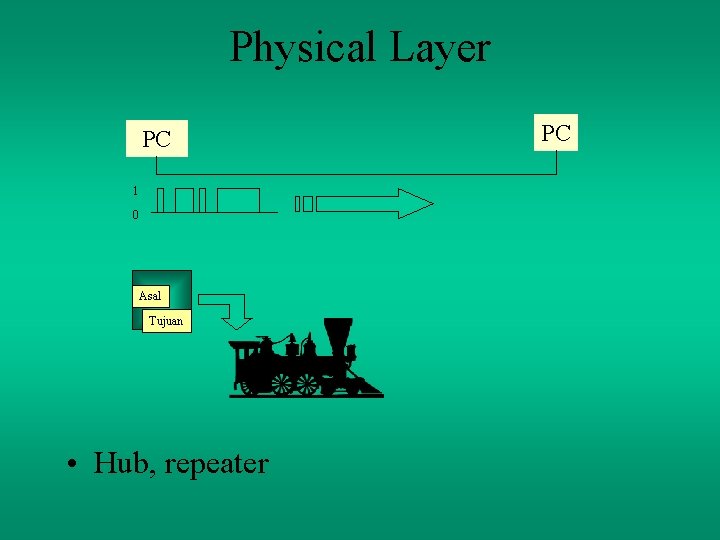

Physical Layer PC 1 0 Asal Tujuan • Hub, repeater PC
Contoh 101 ALI BUDI ALI 102 INUL DIDI 103 R 1 202 205 R 2 405 101 103 Pengi ALI Pener rim BUDI ima YF 502 R 3 YF YF 600 YF 606 608 BUDI IPANG
Contoh 101 ALI BUDI ALI 102 DIDI 103 R 1 INUL 202 205 R 2 405 502 R 3 ALI Peng BUDI Pene irim rima 202 205 ALI Peng BUDI Pene irim rima 405 502 YF YF YF 600 YF 606 608 BUDI IPANG
Contoh 101 ALI 102 INUL DIDI 103 R 1 202 205 R 2 405 502 R 3 YF YF YF ALI BUDI 600 ALI Peng 600 BUDI Pene irim rima 606 YF 606 608 BUDI IPANG
