DATA FLOW DIAGRAM Dian Rachmawati KONSEP PERANCANGAN TERSTRUKTUR
- Slides: 28
DATA FLOW DIAGRAM Dian Rachmawati
KONSEP PERANCANGAN TERSTRUKTUR Pendekatan perancangan terstruktur dimulai dari awal 1970. Pendekatan terstruktur dilengkapi dengan alat-alat (tools) dan teknik(techniques) yang dibutuhkan dalam pengembangan sistem, sehingga hasil akhir dari sistem yang dikembangkan akan diperoleh sistem yang strukturnya didefinisikan dengan baik dan jelas.
Melalui pendekatan terstruktur, permasalahan yang komplek di organisasi dapat dipecahkan dan hasil dari sistem akam mudah untuk dipelihara, fleksibel, lebih memuaskan pemakainya, mempunyai dokumentasi yang baik, tepat waktu, sesuai dengan anggaran biaya pengembangan, dapat meningkatkan produktivitas dan kualitasnya akan lebih baik (bebas kesalahan)
DATA FLOW DIAGRAM (DFD) Data Flow Diagram (DFD) adalah alat pembuatan model yang memungkinkan profesional sistem untuk menggambarkan sistem sebagai suatu jaringan proses fungsional yang dihubungkan satu sama lain dengan alur data, baik secara manual maupun komputerisasi. DFD ini sering disebut juga dengan nama Bubble chart, Bubble diagram, model proses, diagram alur kerja, atau model fungsi
DATA FLOW DIAGRAM (DFD) DFD ini adalah satu alat pembuatan model yang sering digunakan, khususnya bila fungsi-fungsi sistem merupakan bagian yang lebih penting dan kompleks dari pada data yang dimanipulasi oleh sistem. Dengan kata lain, DFD adalah alat pembuatan model yang memberikan penekanan hanya pada fungsi sistem.
DATA FLOW DIAGRAM (DFD) DFD ini merupakan alat perancangan sistem yang berorientasi pada alur data dengan konsep dekomposisi dapat digunakan untuk penggambaran analisa maupun rancangan sistem yang mudahdikomunikasikan oleh profesional sistem kepada pemakai maupun pembuat program.
KOMPONEN DATA FLOW DIAGRAM
Komponen Terminator / Entitas Luar Terminator mewakili entitas eksternal yang berkomunikasi dengan sistem yang sedang dikembangkan. Biasanya terminator dikenal dengan nama entitas luar (external entity). Terdapat dua jenis terminator : 1. Terminator Sumber (source) : merupakan terminator yang menjadi sumber. 2. Terminator Tujuan (sink) : merupakan terminator yang menjadi tujuan data / informasi sistem.
Komponen Terminator / Entitas Luar
Komponen Terminator / Entitas Luar
Komponen Proses
Komponen Proses
Komponen Proses

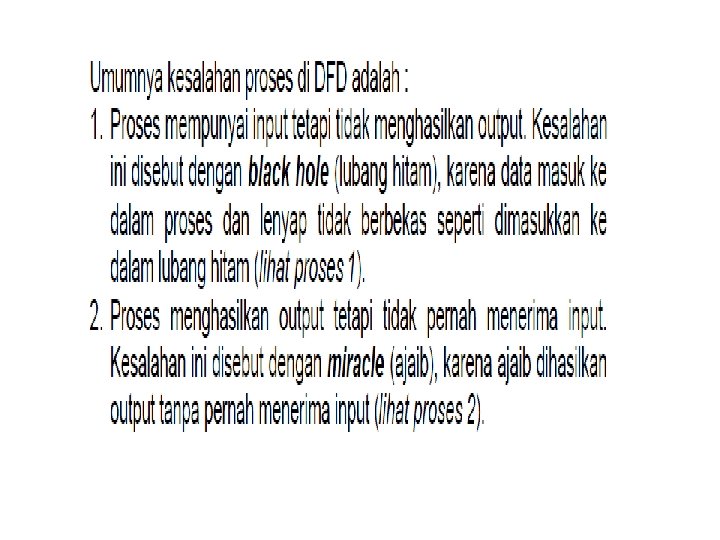

Komponen Proses

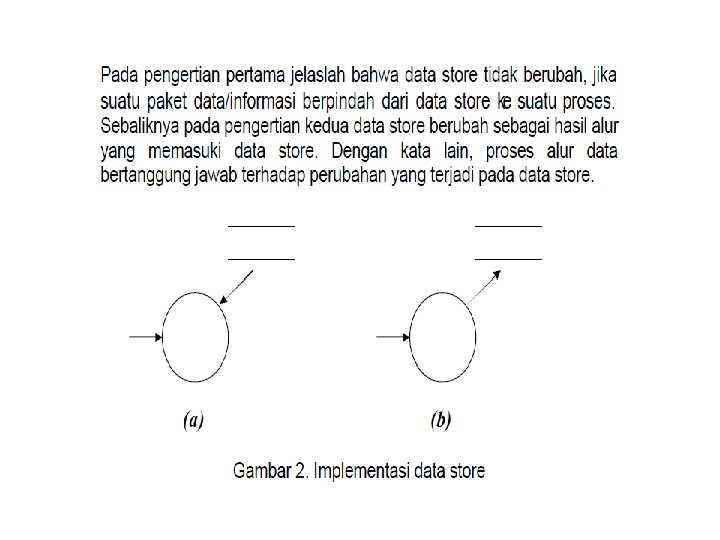

Komponen Data Store
Komponen Data Store

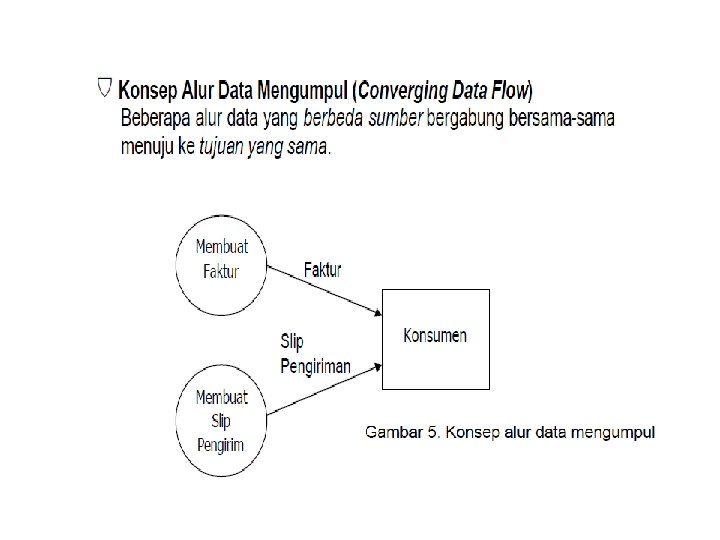

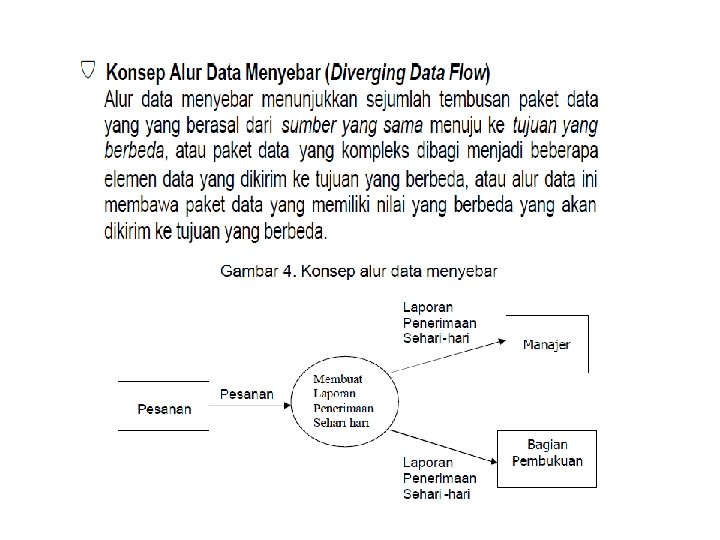

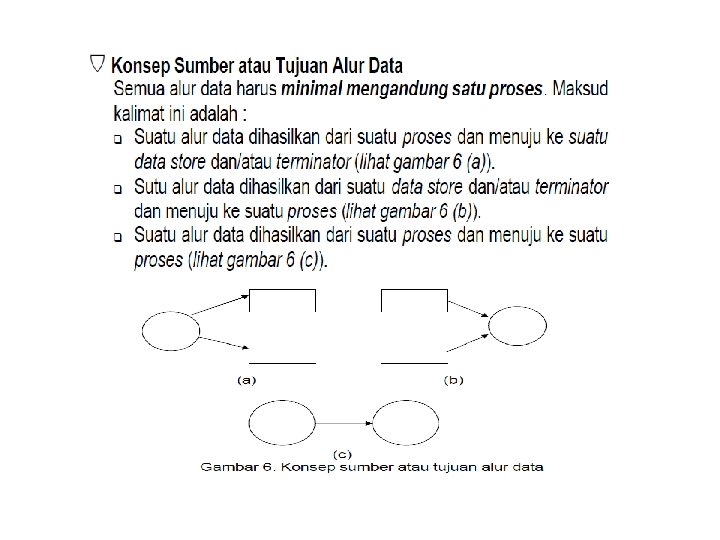

Komponen Data Flow / Alur Data
Bentuk Data Flow Diagram
Bentuk Data Flow Diagram
Diagram Aliran Data Logika (DADL)

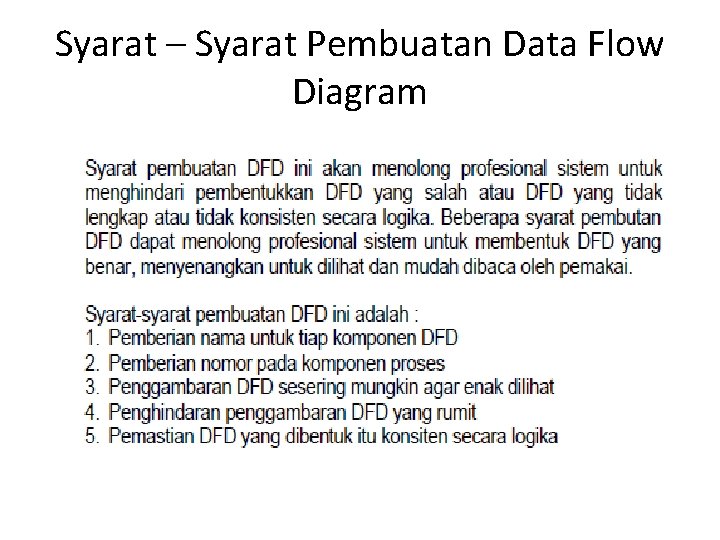

Syarat – Syarat Pembuatan Data Flow Diagram
Penggambaran DFD
LEVELISASI DFD • DFD digambarkan secara bertingkat, dari tingkat yang global berturut-turut hingga tingkat yang sangat detil. Tingkat yang global (umum) disebut dengan ‘Diagram Konteks’ atau ‘Context Diagram’. Ini termasuk level 0. • Selanjutnya, dari diagram konteks, prosesnya dijabarkan lebih rinci lagi di ‘Diagram Nol’ atau ‘Zero Diagram. ’ Ini disebut level 1. Pada diagram nol ini yang berkembang hanya proses dan alur data yang menghubungkan proses-prosesnya, sedangkan jumlah terminator dan alur data yang masuk atau keluar dari terminator, tetap. • Bila, masih dirasakan perlu memerinci proses berikutnya, maka diagram selanjutnya disebut dengan ‘Diagram Detil’ atau ‘Diagram primitif. ’ Ini disebut dengan level 2. Dalam diagram detil, yang digambar cukup proses (nomor berapa) yang perlu didetilkan saja, selain itu (proses lainnya, atau terminatornya) tidak perlu digambarkan. Bila masih dapat lebih didetilkan lagi, maka level 3, dan seterusnya bisa dibuat.
