Data Flow Diagram dan Data Dictionary Obyektifitas Memahami

Data Flow Diagram dan Data Dictionary

Obyektifitas • Memahami bagaimana membuat Data Flow diagram dan Kamus Data pada pengembangan sistem

Definisi Kunci

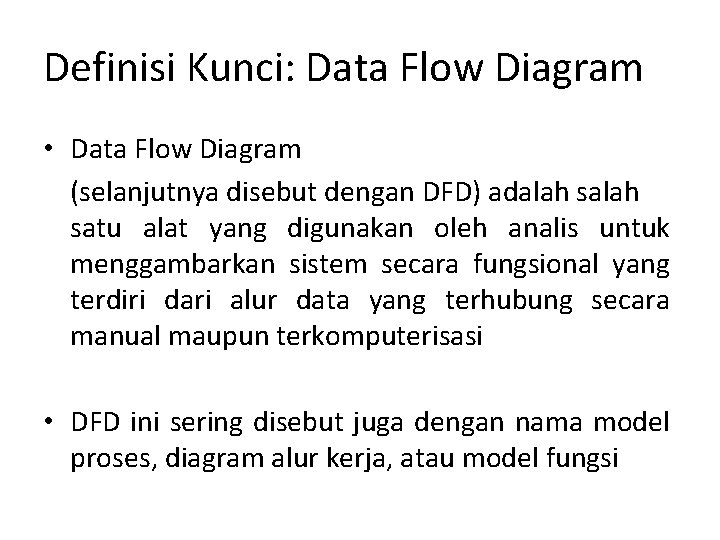

Definisi Kunci: Data Flow Diagram • Data Flow Diagram (selanjutnya disebut dengan DFD) adalah satu alat yang digunakan oleh analis untuk menggambarkan sistem secara fungsional yang terdiri dari alur data yang terhubung secara manual maupun terkomputerisasi • DFD ini sering disebut juga dengan nama model proses, diagram alur kerja, atau model fungsi

Definisi Kunci: Data Flow Diagram • DFD ini adalah satu alat pembuatan model yang sering digunakan, khususnya bila fungsi-fungsi sistem merupakan bagian yang lebih penting dan kompleks dari pada data yang dimanipulasi oleh sistem. • Dengan kata lain, DFD adalah alat pembuatan model yang memberikan penekanan hanya pada fungsi sistem

Definisi Kunci: Data Flow Diagram • DFD ini merupakan alat perancangan sistem yang berorientasi pada alur data dengan konsep dekomposisi dapat digunakan untuk penggambaran analisa maupun rancangan sistem.

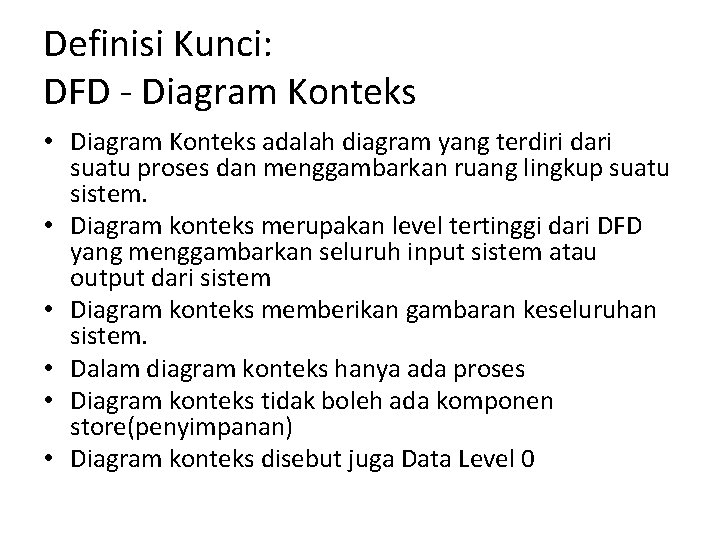

Definisi Kunci: DFD - Diagram Konteks • Diagram Konteks adalah diagram yang terdiri dari suatu proses dan menggambarkan ruang lingkup suatu sistem. • Diagram konteks merupakan level tertinggi dari DFD yang menggambarkan seluruh input sistem atau output dari sistem • Diagram konteks memberikan gambaran keseluruhan sistem. • Dalam diagram konteks hanya ada proses • Diagram konteks tidak boleh ada komponen store(penyimpanan) • Diagram konteks disebut juga Data Level 0

Definisi Kunci: DFD - Diagram Rinci • Diagram rinci adalah diagram yang menguraikan proses yang ada dalam diagram 0 atau diagram level diatasnya Nama Level Nama Diagram Nomor Proses 0 Konteks 1 Diagram 0 1. 0, 2. 0, 3. 0, . . . 2 Diagram 1. 0 1. 1, 1. 2, 1. 3, . . . 2 Diagram 2. 0 2. 1, 2. 2, 2. 3, . . . 2 Diagram 3. 0 3. 1, 3. 2, 3. 3, . . . 3 Diagram 1. 1. 1, 1. 1. 2, . . . 3 Diagram 1. 2. 1, 1. 2. 2, . . .

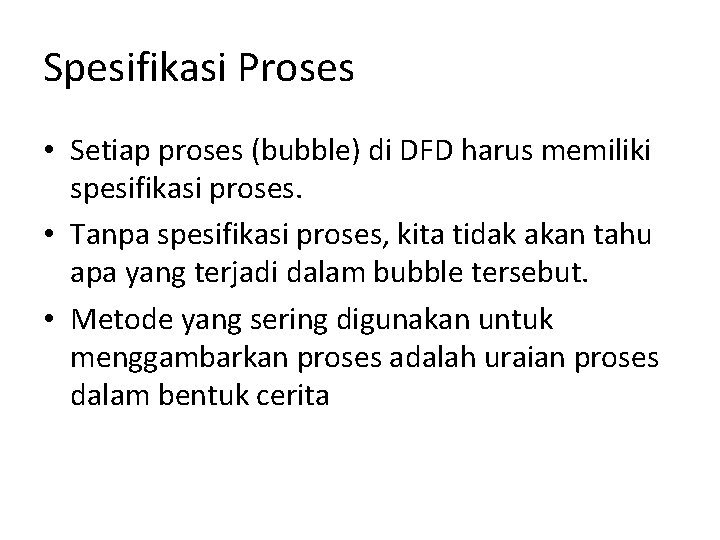

Spesifikasi Proses • Setiap proses (bubble) di DFD harus memiliki spesifikasi proses. • Tanpa spesifikasi proses, kita tidak akan tahu apa yang terjadi dalam bubble tersebut. • Metode yang sering digunakan untuk menggambarkan proses adalah uraian proses dalam bentuk cerita

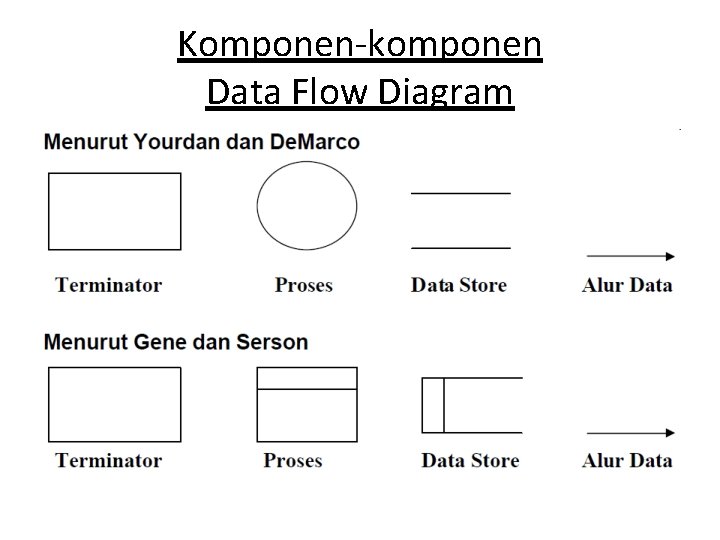

Komponen-komponen Data Flow Diagram

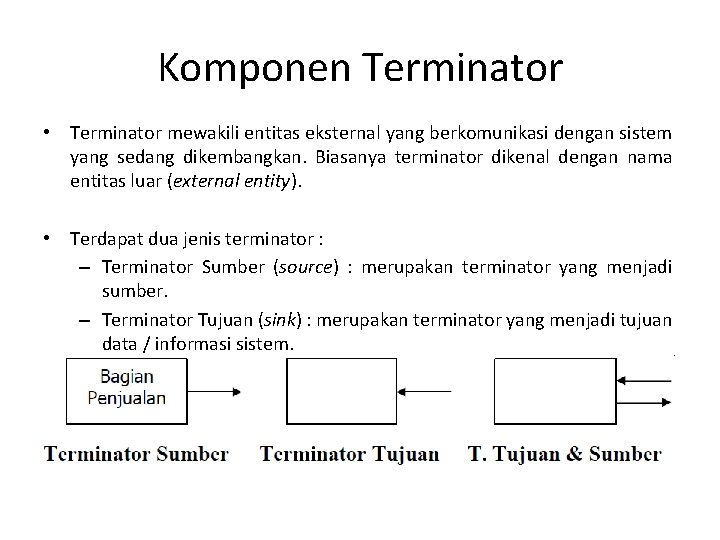

Komponen Terminator • Terminator mewakili entitas eksternal yang berkomunikasi dengan sistem yang sedang dikembangkan. Biasanya terminator dikenal dengan nama entitas luar (external entity). • Terdapat dua jenis terminator : – Terminator Sumber (source) : merupakan terminator yang menjadi sumber. – Terminator Tujuan (sink) : merupakan terminator yang menjadi tujuan data / informasi sistem.

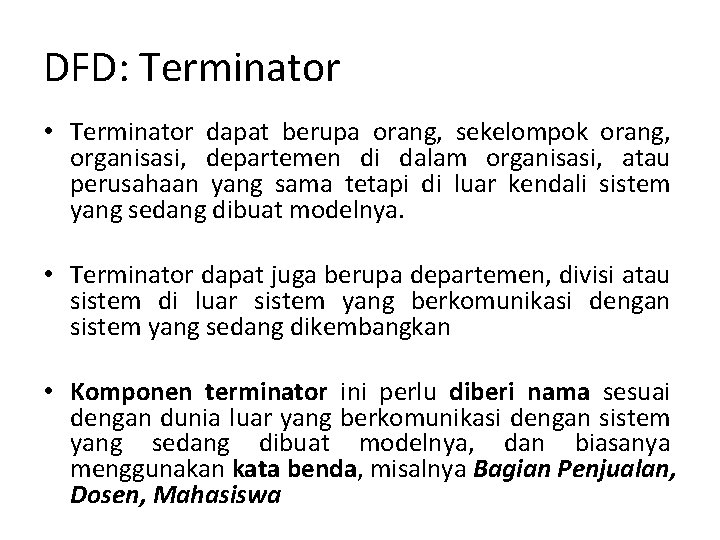

DFD: Terminator • Terminator dapat berupa orang, sekelompok orang, organisasi, departemen di dalam organisasi, atau perusahaan yang sama tetapi di luar kendali sistem yang sedang dibuat modelnya. • Terminator dapat juga berupa departemen, divisi atau sistem di luar sistem yang berkomunikasi dengan sistem yang sedang dikembangkan • Komponen terminator ini perlu diberi nama sesuai dengan dunia luar yang berkomunikasi dengan sistem yang sedang dibuat modelnya, dan biasanya menggunakan kata benda, misalnya Bagian Penjualan, Dosen, Mahasiswa

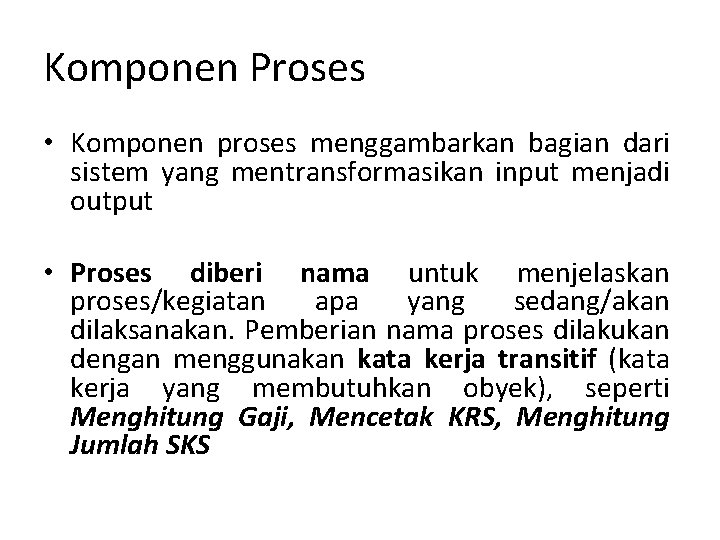

Komponen Proses • Komponen proses menggambarkan bagian dari sistem yang mentransformasikan input menjadi output • Proses diberi nama untuk menjelaskan proses/kegiatan apa yang sedang/akan dilaksanakan. Pemberian nama proses dilakukan dengan menggunakan kata kerja transitif (kata kerja yang membutuhkan obyek), seperti Menghitung Gaji, Mencetak KRS, Menghitung Jumlah SKS

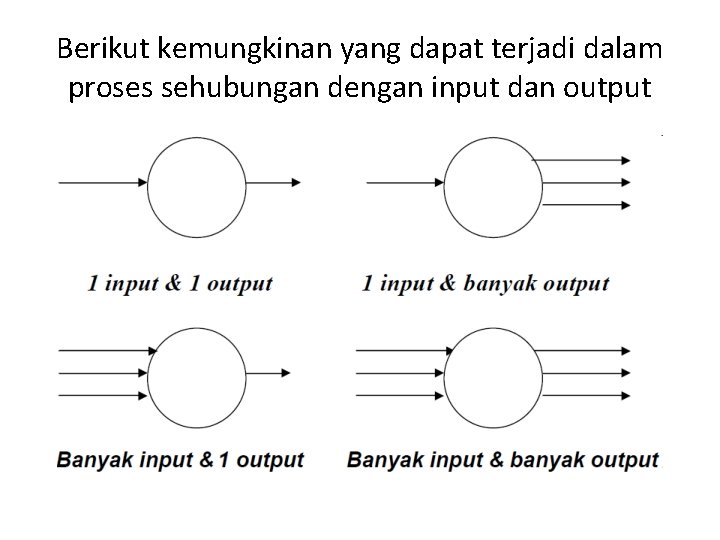

Berikut kemungkinan yang dapat terjadi dalam proses sehubungan dengan input dan output

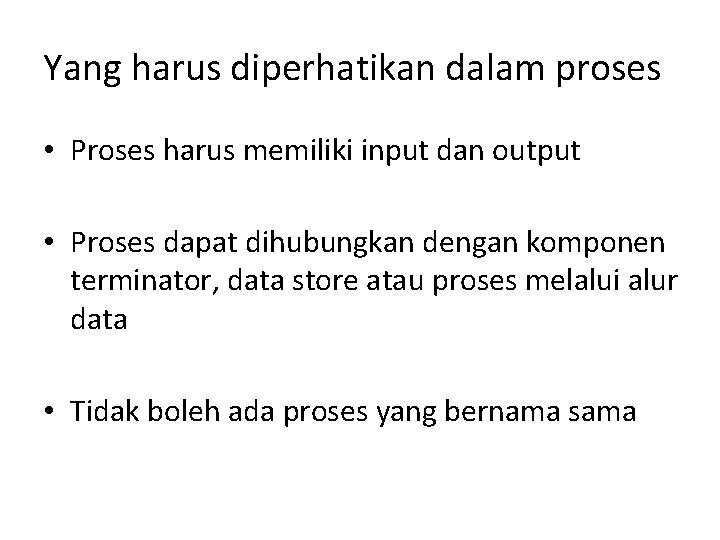

Yang harus diperhatikan dalam proses • Proses harus memiliki input dan output • Proses dapat dihubungkan dengan komponen terminator, data store atau proses melalui alur data • Tidak boleh ada proses yang bernama sama

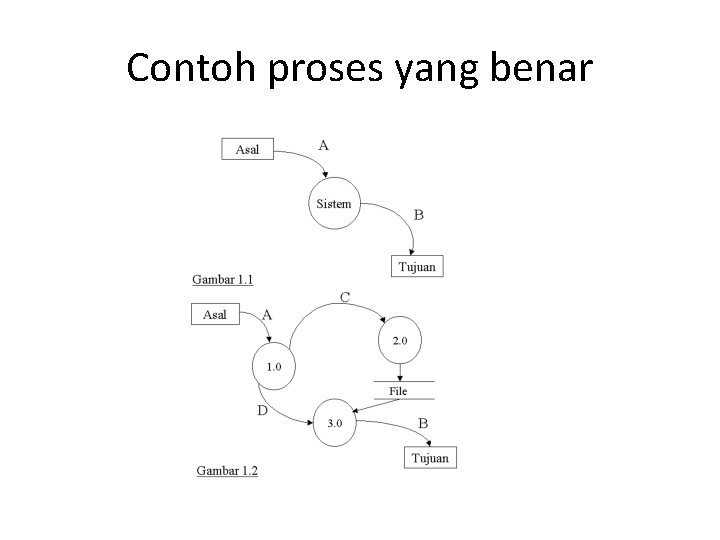

Contoh proses yang benar

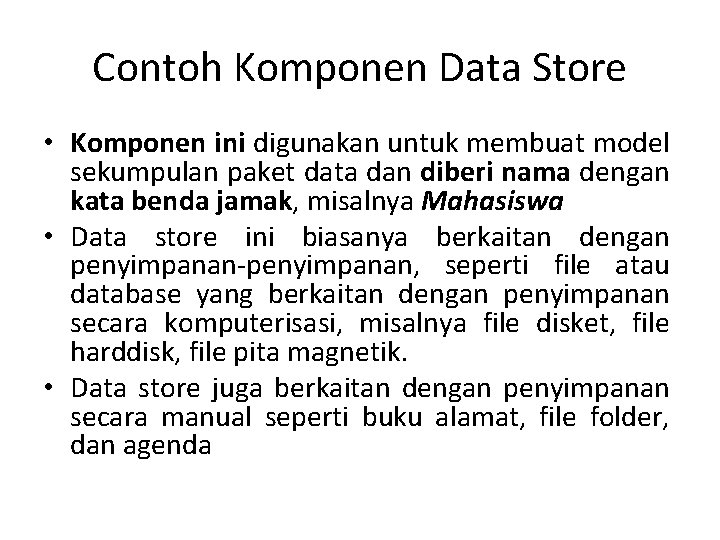

Contoh Komponen Data Store • Komponen ini digunakan untuk membuat model sekumpulan paket data dan diberi nama dengan kata benda jamak, misalnya Mahasiswa • Data store ini biasanya berkaitan dengan penyimpanan-penyimpanan, seperti file atau database yang berkaitan dengan penyimpanan secara komputerisasi, misalnya file disket, file harddisk, file pita magnetik. • Data store juga berkaitan dengan penyimpanan secara manual seperti buku alamat, file folder, dan agenda

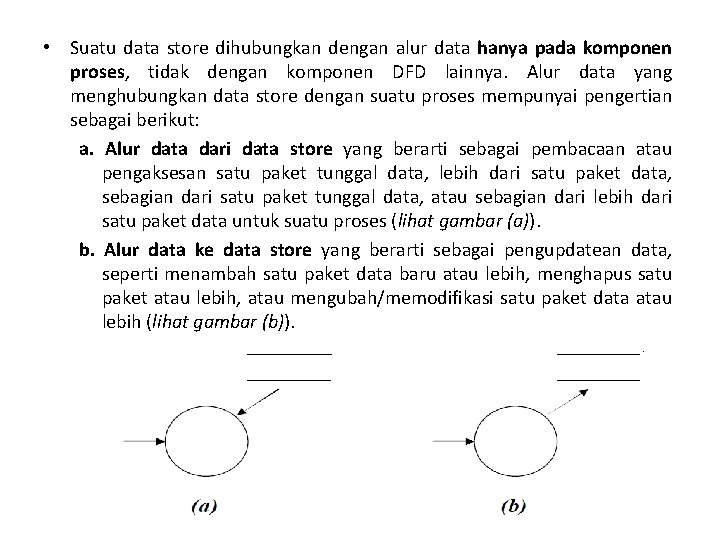

• Suatu data store dihubungkan dengan alur data hanya pada komponen proses, tidak dengan komponen DFD lainnya. Alur data yang menghubungkan data store dengan suatu proses mempunyai pengertian sebagai berikut: a. Alur data dari data store yang berarti sebagai pembacaan atau pengaksesan satu paket tunggal data, lebih dari satu paket data, sebagian dari satu paket tunggal data, atau sebagian dari lebih dari satu paket data untuk suatu proses (lihat gambar (a)). b. Alur data ke data store yang berarti sebagai pengupdatean data, seperti menambah satu paket data baru atau lebih, menghapus satu paket atau lebih, atau mengubah/memodifikasi satu paket data atau lebih (lihat gambar (b)).

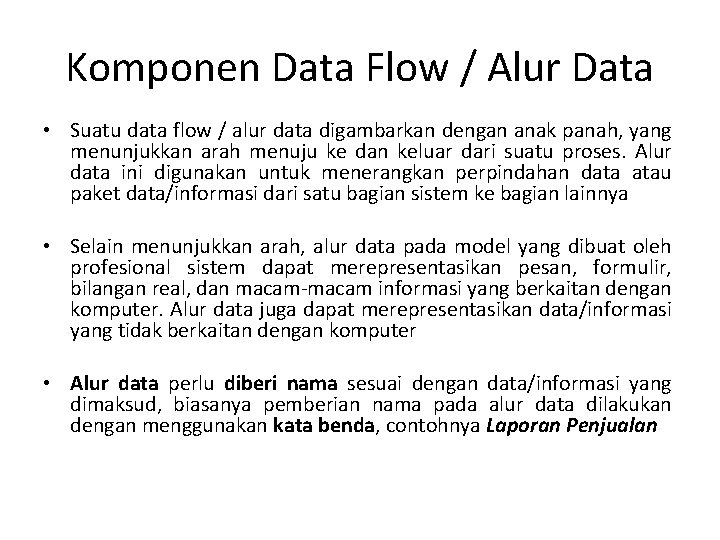

Komponen Data Flow / Alur Data • Suatu data flow / alur data digambarkan dengan anak panah, yang menunjukkan arah menuju ke dan keluar dari suatu proses. Alur data ini digunakan untuk menerangkan perpindahan data atau paket data/informasi dari satu bagian sistem ke bagian lainnya • Selain menunjukkan arah, alur data pada model yang dibuat oleh profesional sistem dapat merepresentasikan pesan, formulir, bilangan real, dan macam-macam informasi yang berkaitan dengan komputer. Alur data juga dapat merepresentasikan data/informasi yang tidak berkaitan dengan komputer • Alur data perlu diberi nama sesuai dengan data/informasi yang dimaksud, biasanya pemberian nama pada alur data dilakukan dengan menggunakan kata benda, contohnya Laporan Penjualan

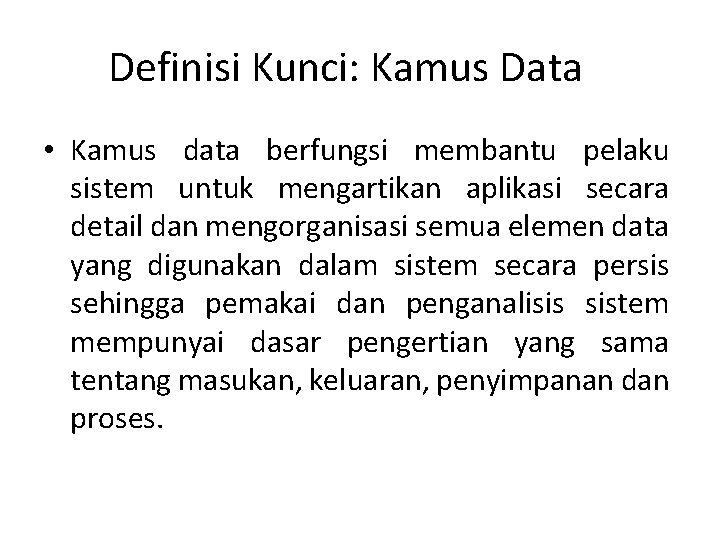

Definisi Kunci: Kamus Data • Kamus data berfungsi membantu pelaku sistem untuk mengartikan aplikasi secara detail dan mengorganisasi semua elemen data yang digunakan dalam sistem secara persis sehingga pemakai dan penganalisis sistem mempunyai dasar pengertian yang sama tentang masukan, keluaran, penyimpanan dan proses.

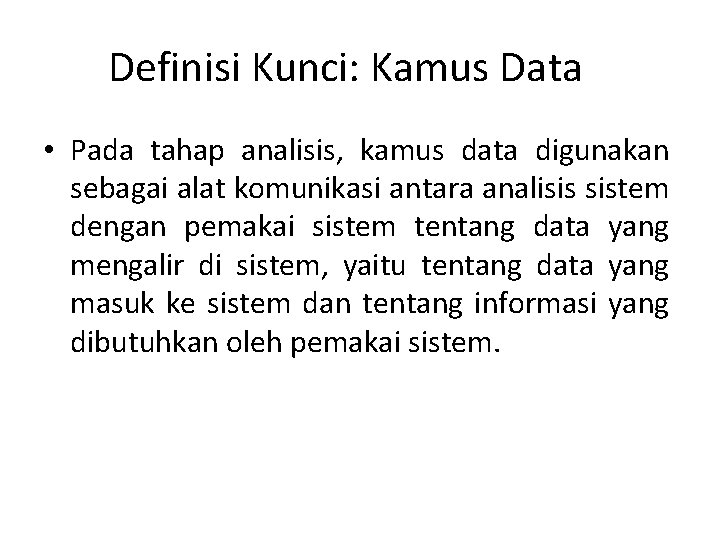

Definisi Kunci: Kamus Data • Pada tahap analisis, kamus data digunakan sebagai alat komunikasi antara analisis sistem dengan pemakai sistem tentang data yang mengalir di sistem, yaitu tentang data yang masuk ke sistem dan tentang informasi yang dibutuhkan oleh pemakai sistem.

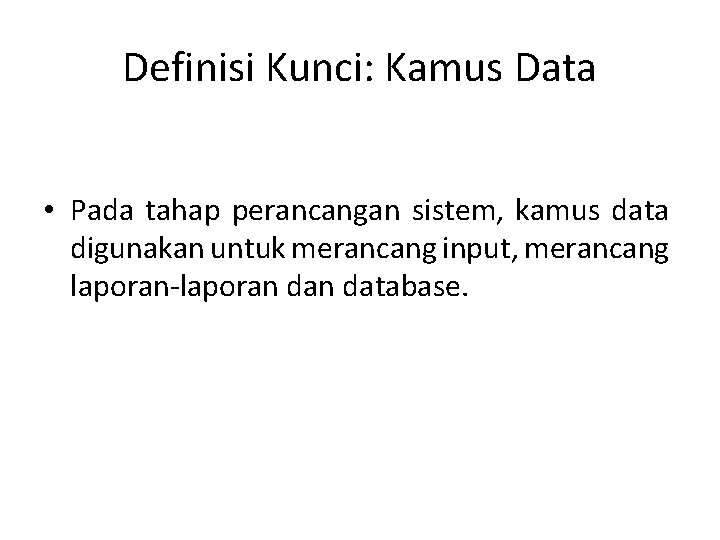

Definisi Kunci: Kamus Data • Pada tahap perancangan sistem, kamus data digunakan untuk merancang input, merancang laporan-laporan database.

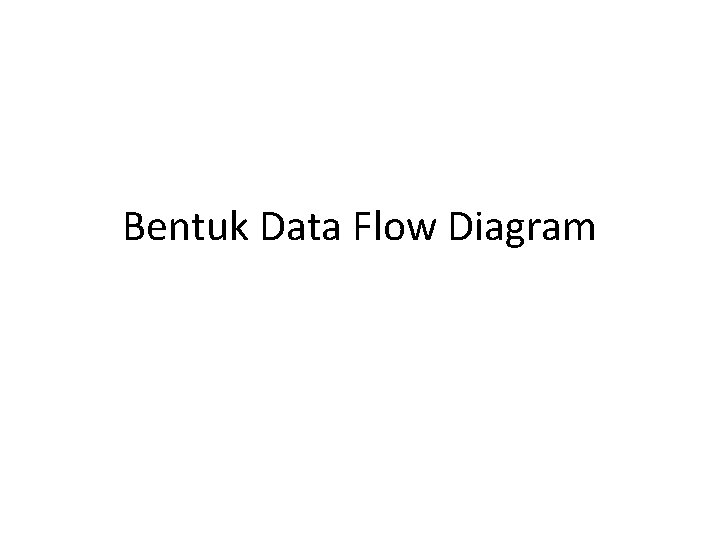

Bentuk Data Flow Diagram

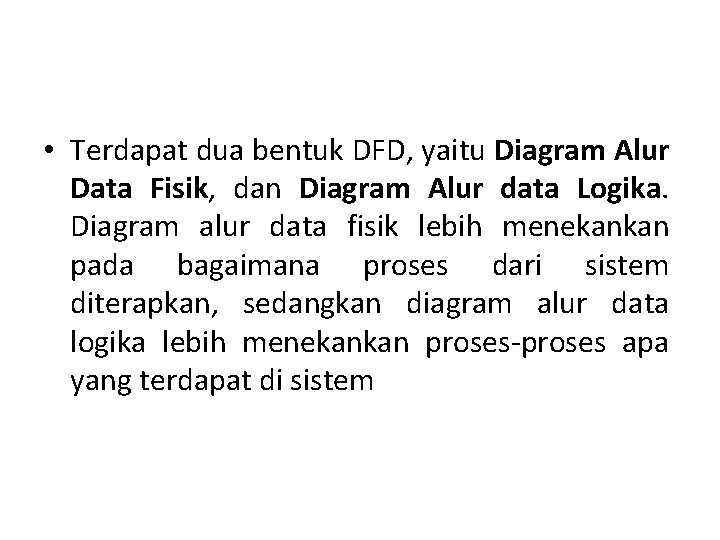

• Terdapat dua bentuk DFD, yaitu Diagram Alur Data Fisik, dan Diagram Alur data Logika. Diagram alur data fisik lebih menekankan pada bagaimana proses dari sistem diterapkan, sedangkan diagram alur data logika lebih menekankan proses-proses apa yang terdapat di sistem

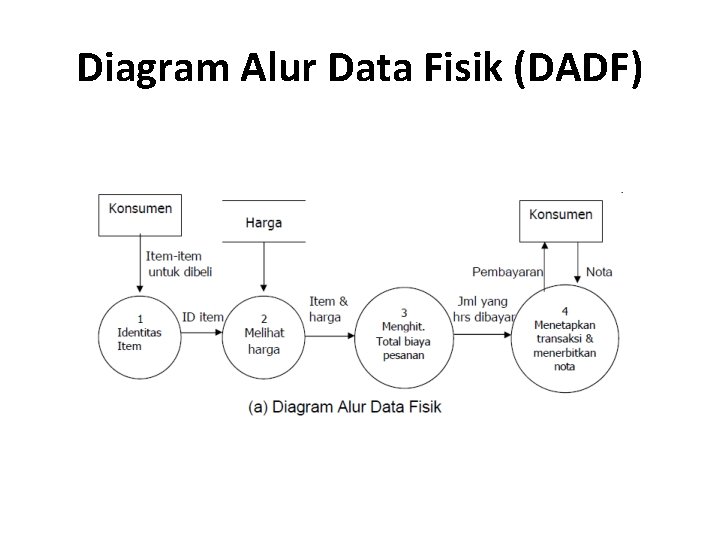

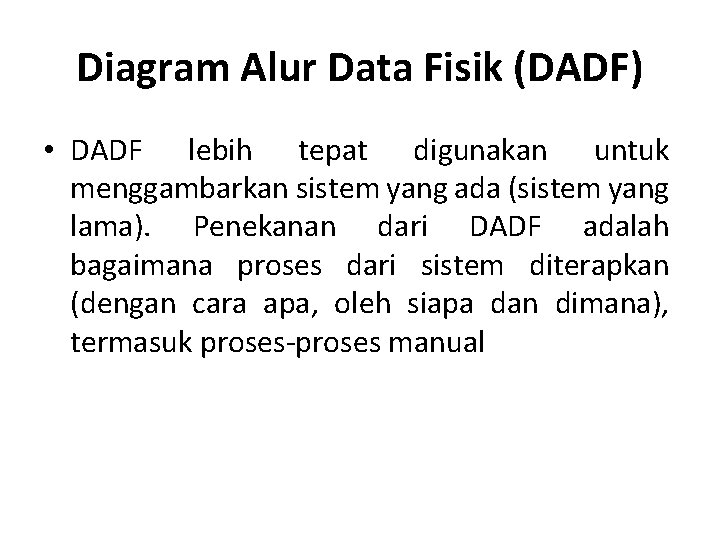

Diagram Alur Data Fisik (DADF) • DADF lebih tepat digunakan untuk menggambarkan sistem yang ada (sistem yang lama). Penekanan dari DADF adalah bagaimana proses dari sistem diterapkan (dengan cara apa, oleh siapa dan dimana), termasuk proses-proses manual

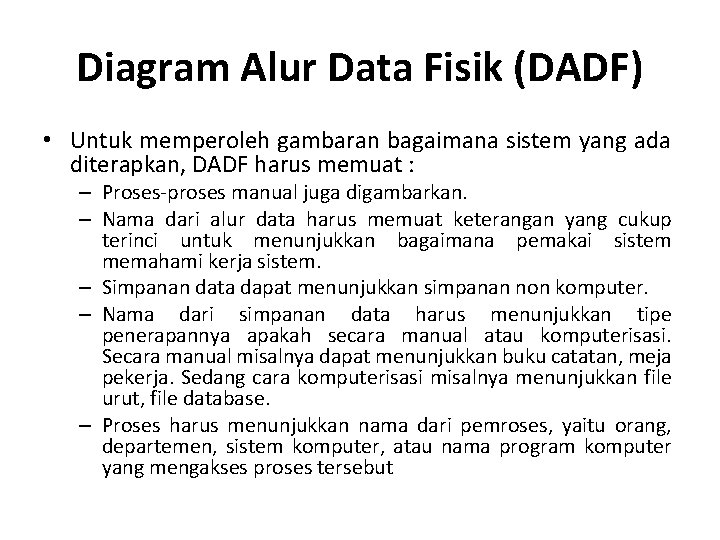

Diagram Alur Data Fisik (DADF) • Untuk memperoleh gambaran bagaimana sistem yang ada diterapkan, DADF harus memuat : – Proses-proses manual juga digambarkan. – Nama dari alur data harus memuat keterangan yang cukup terinci untuk menunjukkan bagaimana pemakai sistem memahami kerja sistem. – Simpanan data dapat menunjukkan simpanan non komputer. – Nama dari simpanan data harus menunjukkan tipe penerapannya apakah secara manual atau komputerisasi. Secara manual misalnya dapat menunjukkan buku catatan, meja pekerja. Sedang cara komputerisasi misalnya menunjukkan file urut, file database. – Proses harus menunjukkan nama dari pemroses, yaitu orang, departemen, sistem komputer, atau nama program komputer yang mengakses proses tersebut

Diagram Alur Data Fisik (DADF)

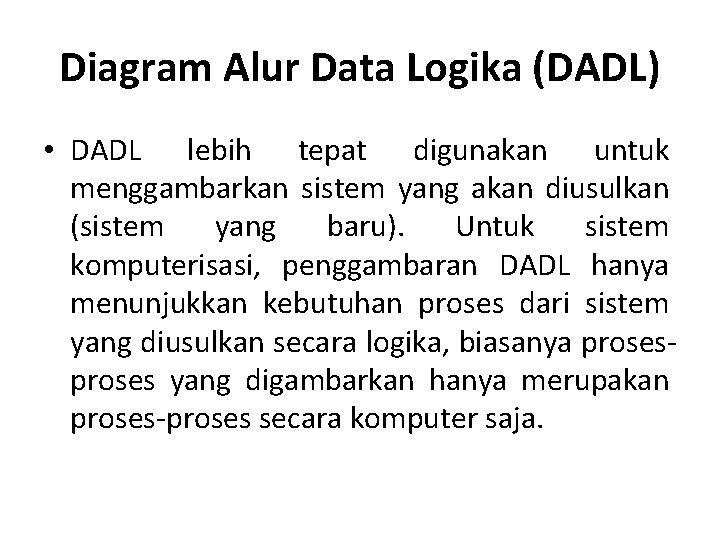

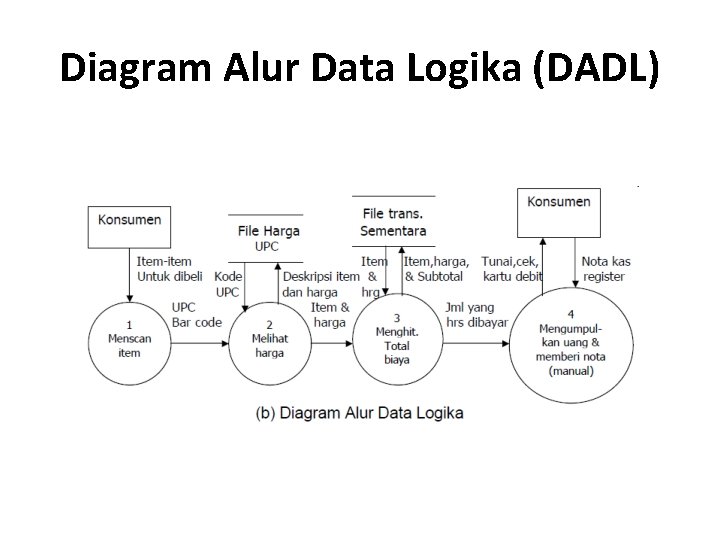

Diagram Alur Data Logika (DADL) • DADL lebih tepat digunakan untuk menggambarkan sistem yang akan diusulkan (sistem yang baru). Untuk sistem komputerisasi, penggambaran DADL hanya menunjukkan kebutuhan proses dari sistem yang diusulkan secara logika, biasanya proses yang digambarkan hanya merupakan proses-proses secara komputer saja.

Diagram Alur Data Logika (DADL)

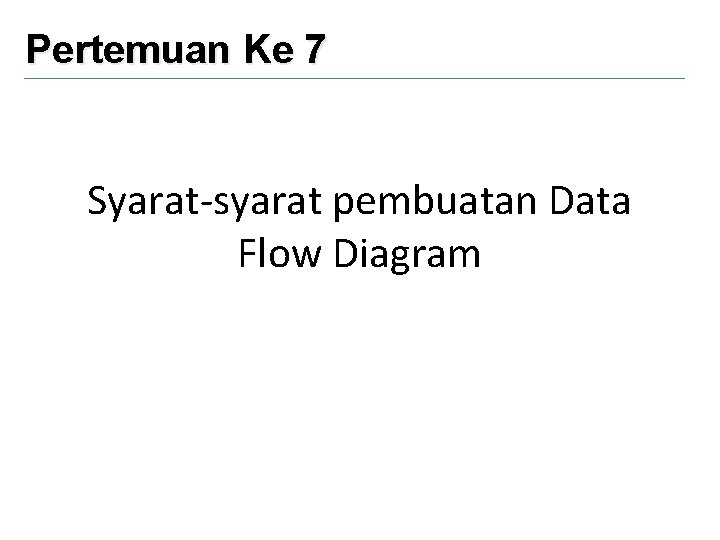

Pertemuan Ke 7 Syarat-syarat pembuatan Data Flow Diagram

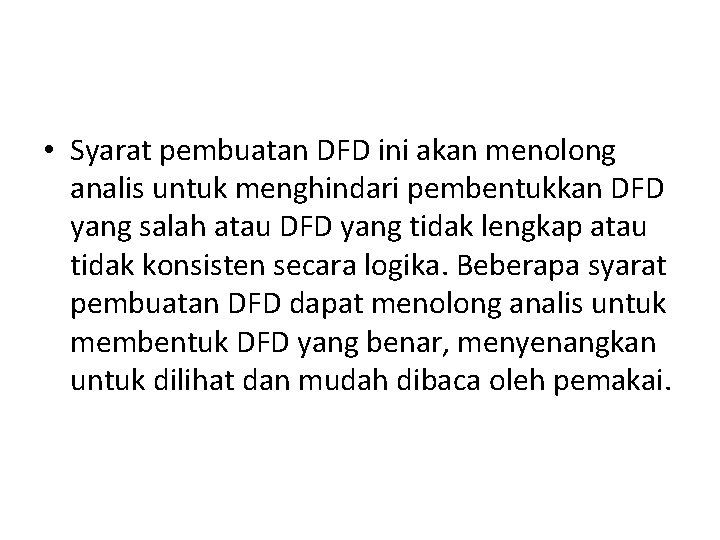

• Syarat pembuatan DFD ini akan menolong analis untuk menghindari pembentukkan DFD yang salah atau DFD yang tidak lengkap atau tidak konsisten secara logika. Beberapa syarat pembuatan DFD dapat menolong analis untuk membentuk DFD yang benar, menyenangkan untuk dilihat dan mudah dibaca oleh pemakai.

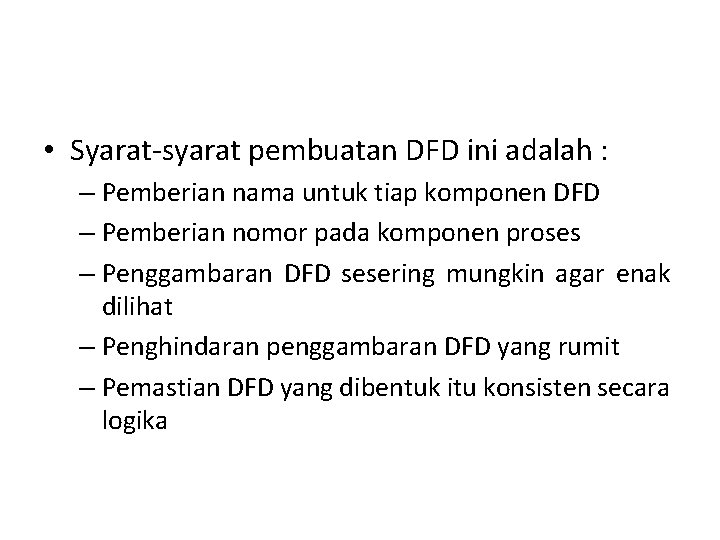

• Syarat-syarat pembuatan DFD ini adalah : – Pemberian nama untuk tiap komponen DFD – Pemberian nomor pada komponen proses – Penggambaran DFD sesering mungkin agar enak dilihat – Penghindaran penggambaran DFD yang rumit – Pemastian DFD yang dibentuk itu konsisten secara logika

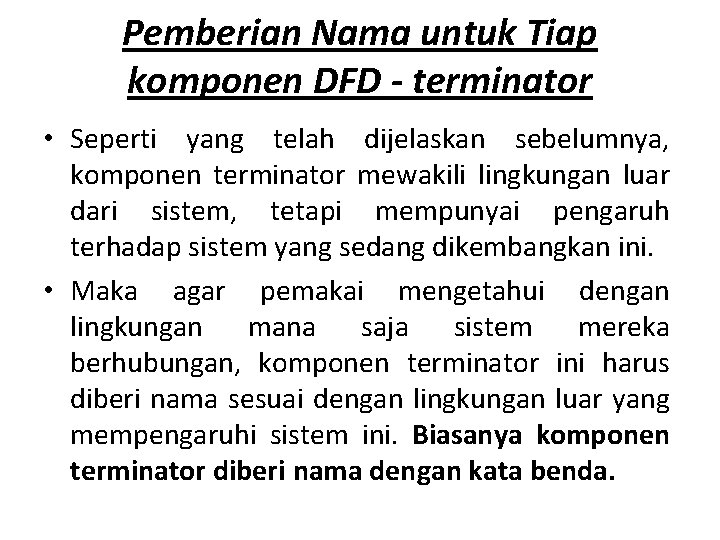

Pemberian Nama untuk Tiap komponen DFD - terminator • Seperti yang telah dijelaskan sebelumnya, komponen terminator mewakili lingkungan luar dari sistem, tetapi mempunyai pengaruh terhadap sistem yang sedang dikembangkan ini. • Maka agar pemakai mengetahui dengan lingkungan mana saja sistem mereka berhubungan, komponen terminator ini harus diberi nama sesuai dengan lingkungan luar yang mempengaruhi sistem ini. Biasanya komponen terminator diberi nama dengan kata benda.

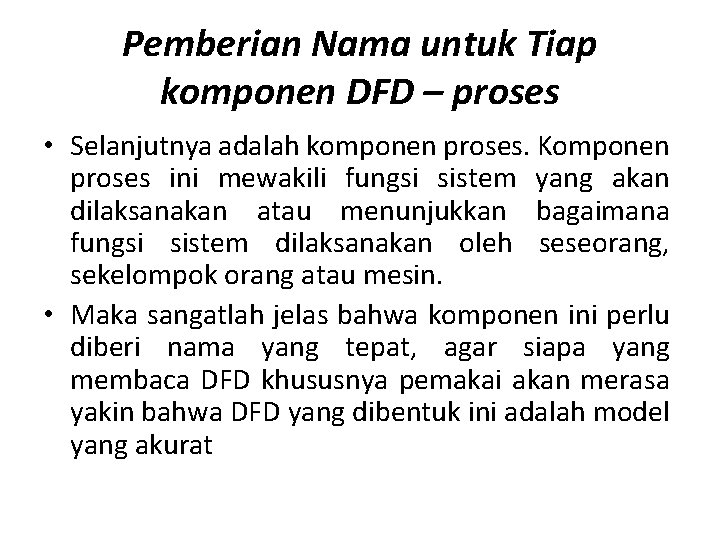

Pemberian Nama untuk Tiap komponen DFD – proses • Selanjutnya adalah komponen proses. Komponen proses ini mewakili fungsi sistem yang akan dilaksanakan atau menunjukkan bagaimana fungsi sistem dilaksanakan oleh seseorang, sekelompok orang atau mesin. • Maka sangatlah jelas bahwa komponen ini perlu diberi nama yang tepat, agar siapa yang membaca DFD khususnya pemakai akan merasa yakin bahwa DFD yang dibentuk ini adalah model yang akurat

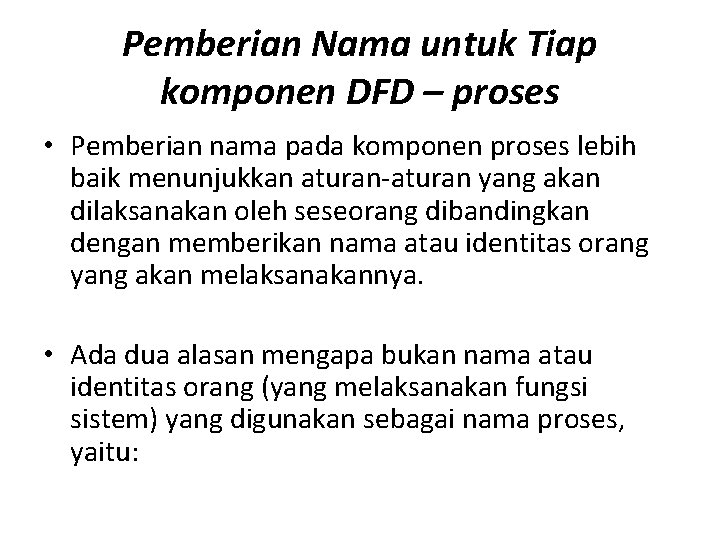

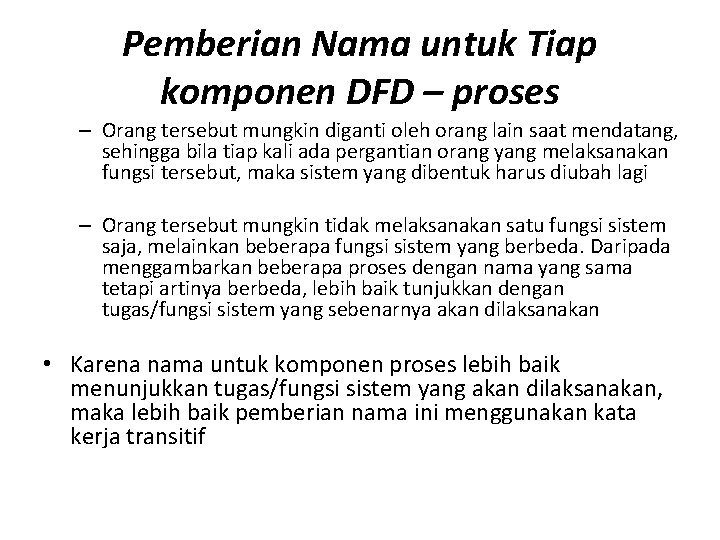

Pemberian Nama untuk Tiap komponen DFD – proses • Pemberian nama pada komponen proses lebih baik menunjukkan aturan-aturan yang akan dilaksanakan oleh seseorang dibandingkan dengan memberikan nama atau identitas orang yang akan melaksanakannya. • Ada dua alasan mengapa bukan nama atau identitas orang (yang melaksanakan fungsi sistem) yang digunakan sebagai nama proses, yaitu:

Pemberian Nama untuk Tiap komponen DFD – proses – Orang tersebut mungkin diganti oleh orang lain saat mendatang, sehingga bila tiap kali ada pergantian orang yang melaksanakan fungsi tersebut, maka sistem yang dibentuk harus diubah lagi – Orang tersebut mungkin tidak melaksanakan satu fungsi sistem saja, melainkan beberapa fungsi sistem yang berbeda. Daripada menggambarkan beberapa proses dengan nama yang sama tetapi artinya berbeda, lebih baik tunjukkan dengan tugas/fungsi sistem yang sebenarnya akan dilaksanakan • Karena nama untuk komponen proses lebih baik menunjukkan tugas/fungsi sistem yang akan dilaksanakan, maka lebih baik pemberian nama ini menggunakan kata kerja transitif

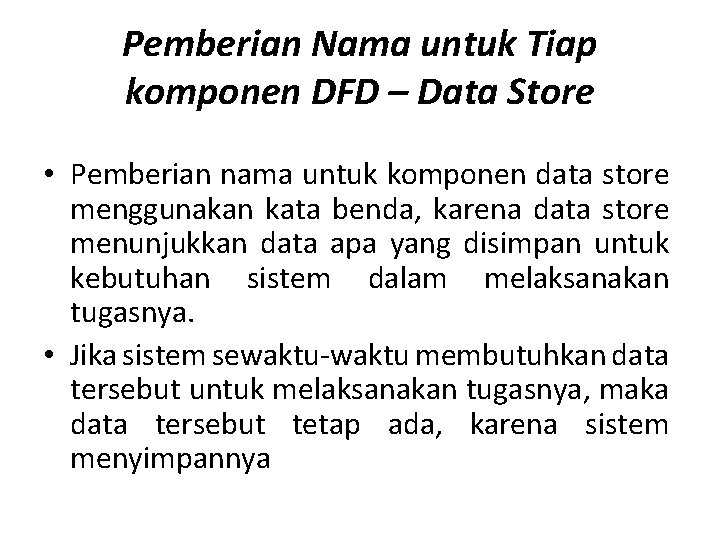

Pemberian Nama untuk Tiap komponen DFD – Data Store • Pemberian nama untuk komponen data store menggunakan kata benda, karena data store menunjukkan data apa yang disimpan untuk kebutuhan sistem dalam melaksanakan tugasnya. • Jika sistem sewaktu-waktu membutuhkan data tersebut untuk melaksanakan tugasnya, maka data tersebut tetap ada, karena sistem menyimpannya

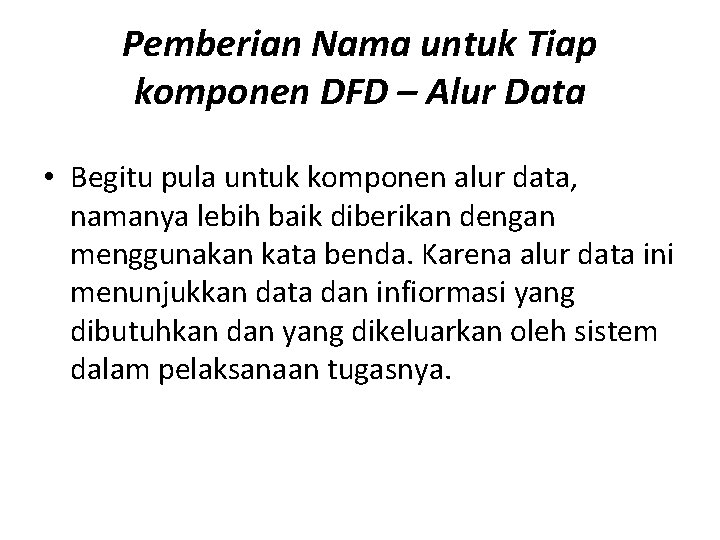

Pemberian Nama untuk Tiap komponen DFD – Alur Data • Begitu pula untuk komponen alur data, namanya lebih baik diberikan dengan menggunakan kata benda. Karena alur data ini menunjukkan data dan infiormasi yang dibutuhkan dan yang dikeluarkan oleh sistem dalam pelaksanaan tugasnya.

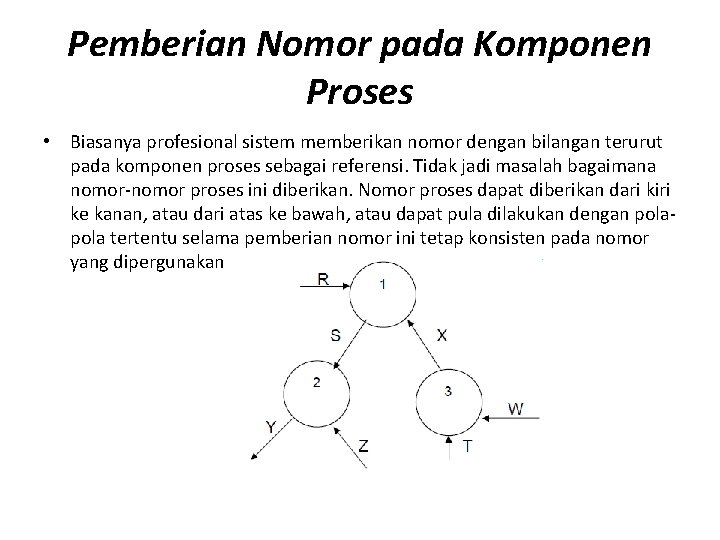

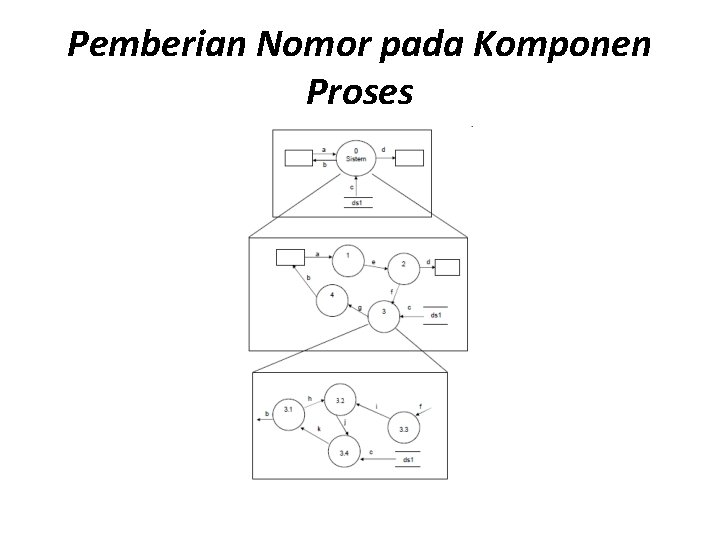

Pemberian Nomor pada Komponen Proses • Biasanya profesional sistem memberikan nomor dengan bilangan terurut pada komponen proses sebagai referensi. Tidak jadi masalah bagaimana nomor-nomor proses ini diberikan. Nomor proses dapat diberikan dari kiri ke kanan, atau dari atas ke bawah, atau dapat pula dilakukan dengan pola tertentu selama pemberian nomor ini tetap konsisten pada nomor yang dipergunakan

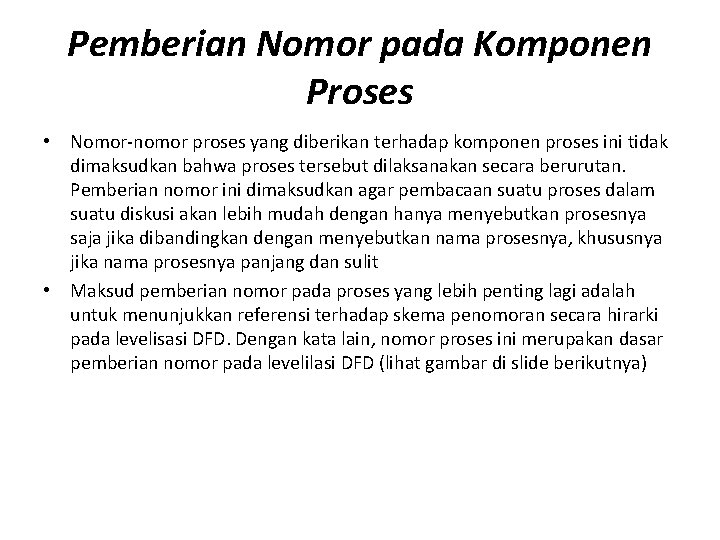

Pemberian Nomor pada Komponen Proses • Nomor-nomor proses yang diberikan terhadap komponen proses ini tidak dimaksudkan bahwa proses tersebut dilaksanakan secara berurutan. Pemberian nomor ini dimaksudkan agar pembacaan suatu proses dalam suatu diskusi akan lebih mudah dengan hanya menyebutkan prosesnya saja jika dibandingkan dengan menyebutkan nama prosesnya, khususnya jika nama prosesnya panjang dan sulit • Maksud pemberian nomor pada proses yang lebih penting lagi adalah untuk menunjukkan referensi terhadap skema penomoran secara hirarki pada levelisasi DFD. Dengan kata lain, nomor proses ini merupakan dasar pemberian nomor pada levelilasi DFD (lihat gambar di slide berikutnya)

Pemberian Nomor pada Komponen Proses

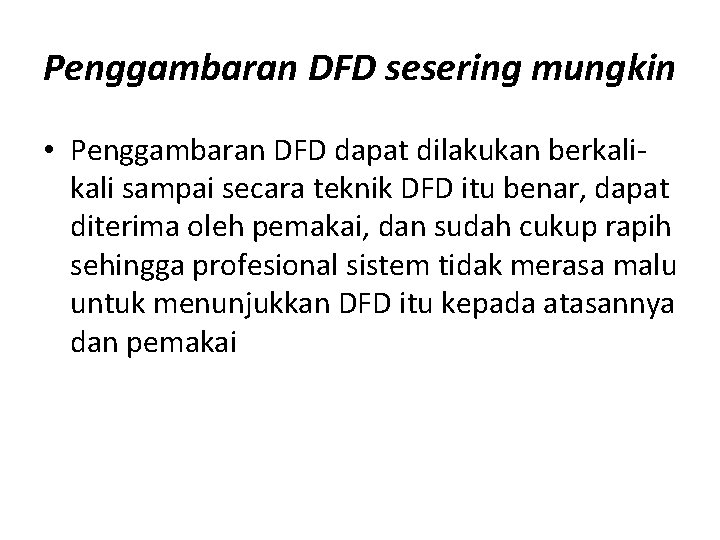

Penggambaran DFD sesering mungkin • Penggambaran DFD dapat dilakukan berkali sampai secara teknik DFD itu benar, dapat diterima oleh pemakai, dan sudah cukup rapih sehingga profesional sistem tidak merasa malu untuk menunjukkan DFD itu kepada atasannya dan pemakai

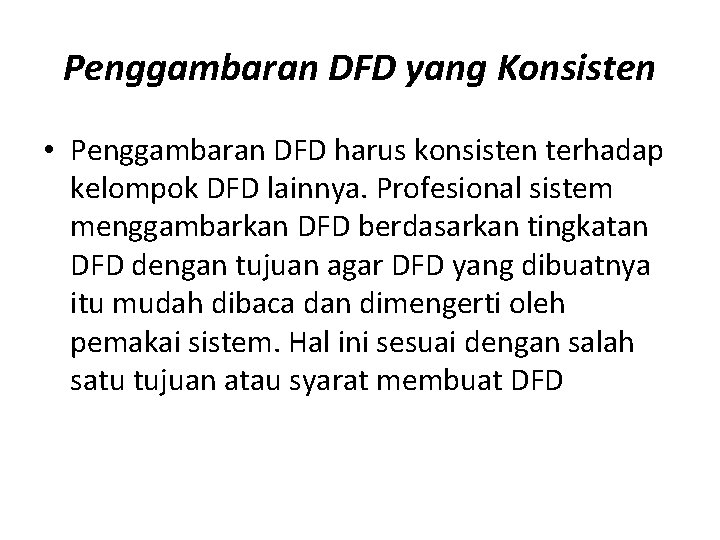

Penggambaran DFD yang Konsisten • Penggambaran DFD harus konsisten terhadap kelompok DFD lainnya. Profesional sistem menggambarkan DFD berdasarkan tingkatan DFD dengan tujuan agar DFD yang dibuatnya itu mudah dibaca dan dimengerti oleh pemakai sistem. Hal ini sesuai dengan salah satu tujuan atau syarat membuat DFD

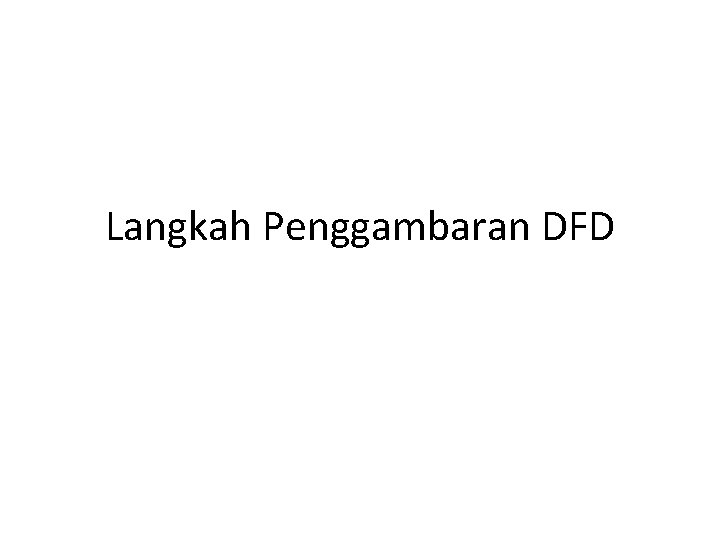

Langkah Penggambaran DFD

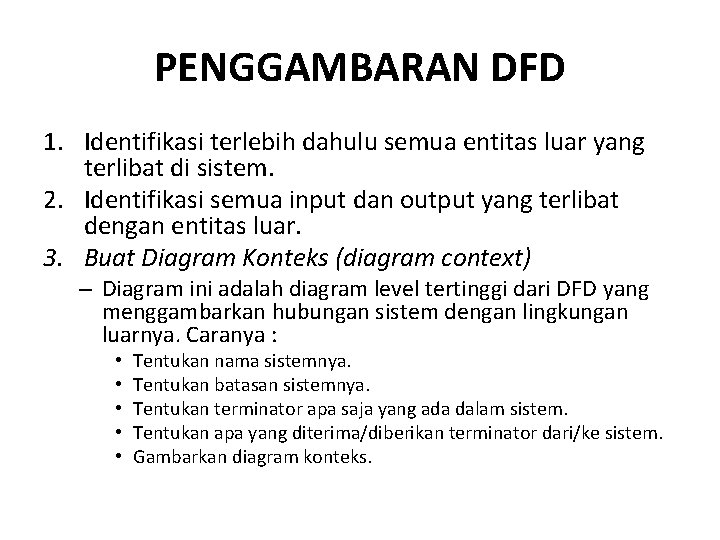

PENGGAMBARAN DFD 1. Identifikasi terlebih dahulu semua entitas luar yang terlibat di sistem. 2. Identifikasi semua input dan output yang terlibat dengan entitas luar. 3. Buat Diagram Konteks (diagram context) – Diagram ini adalah diagram level tertinggi dari DFD yang menggambarkan hubungan sistem dengan lingkungan luarnya. Caranya : • • • Tentukan nama sistemnya. Tentukan batasan sistemnya. Tentukan terminator apa saja yang ada dalam sistem. Tentukan apa yang diterima/diberikan terminator dari/ke sistem. Gambarkan diagram konteks.

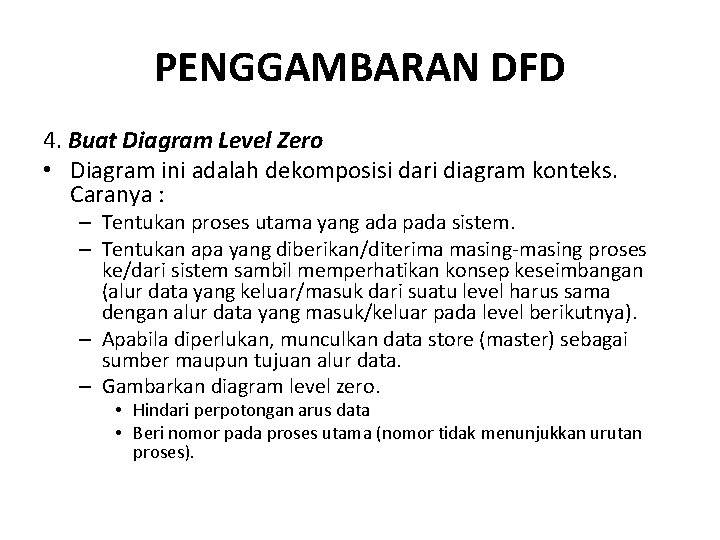

PENGGAMBARAN DFD 4. Buat Diagram Level Zero • Diagram ini adalah dekomposisi dari diagram konteks. Caranya : – Tentukan proses utama yang ada pada sistem. – Tentukan apa yang diberikan/diterima masing-masing proses ke/dari sistem sambil memperhatikan konsep keseimbangan (alur data yang keluar/masuk dari suatu level harus sama dengan alur data yang masuk/keluar pada level berikutnya). – Apabila diperlukan, munculkan data store (master) sebagai sumber maupun tujuan alur data. – Gambarkan diagram level zero. • Hindari perpotongan arus data • Beri nomor pada proses utama (nomor tidak menunjukkan urutan proses).

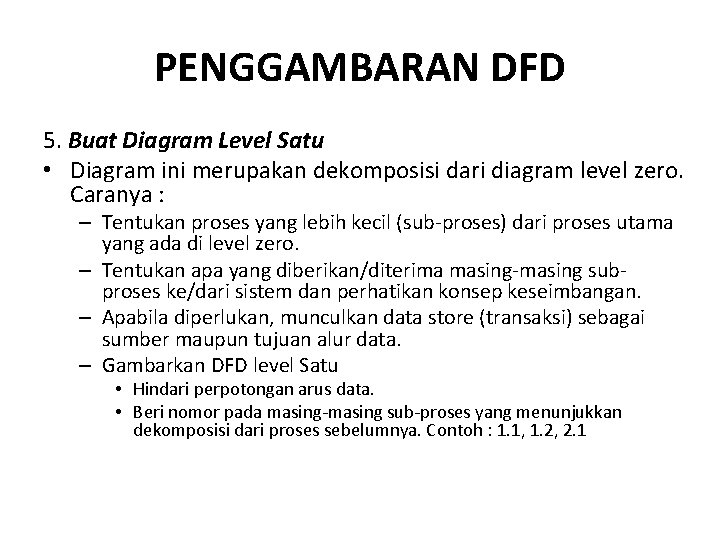

PENGGAMBARAN DFD 5. Buat Diagram Level Satu • Diagram ini merupakan dekomposisi dari diagram level zero. Caranya : – Tentukan proses yang lebih kecil (sub-proses) dari proses utama yang ada di level zero. – Tentukan apa yang diberikan/diterima masing-masing subproses ke/dari sistem dan perhatikan konsep keseimbangan. – Apabila diperlukan, munculkan data store (transaksi) sebagai sumber maupun tujuan alur data. – Gambarkan DFD level Satu • Hindari perpotongan arus data. • Beri nomor pada masing-masing sub-proses yang menunjukkan dekomposisi dari proses sebelumnya. Contoh : 1. 1, 1. 2, 2. 1

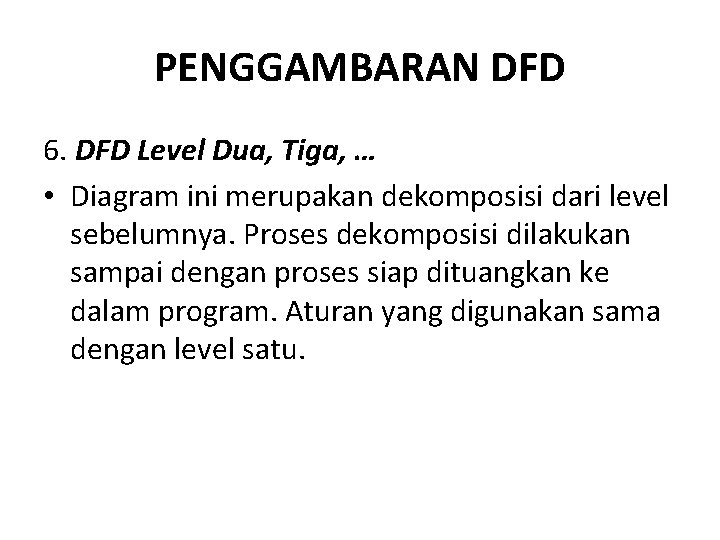

PENGGAMBARAN DFD 6. DFD Level Dua, Tiga, … • Diagram ini merupakan dekomposisi dari level sebelumnya. Proses dekomposisi dilakukan sampai dengan proses siap dituangkan ke dalam program. Aturan yang digunakan sama dengan level satu.

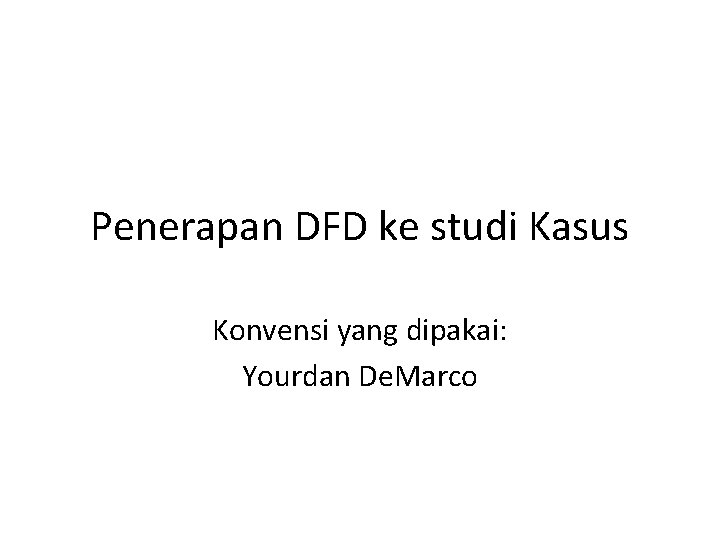

Penerapan DFD ke studi Kasus Konvensi yang dipakai: Yourdan De. Marco

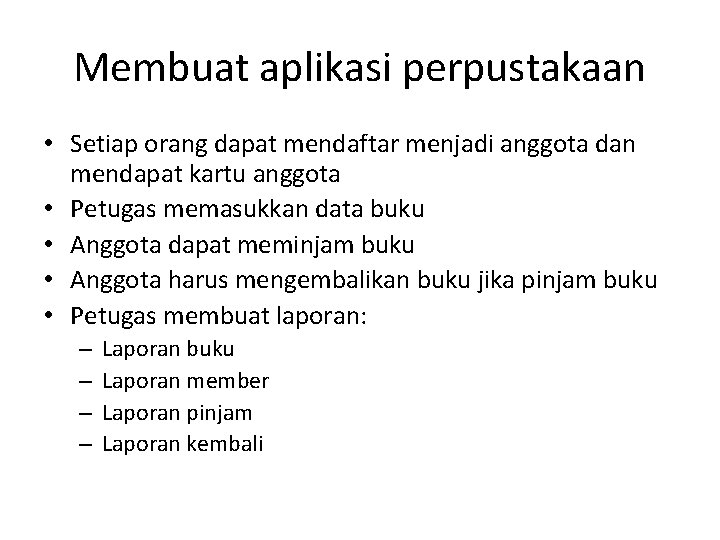

Membuat aplikasi perpustakaan • Setiap orang dapat mendaftar menjadi anggota dan mendapat kartu anggota • Petugas memasukkan data buku • Anggota dapat meminjam buku • Anggota harus mengembalikan buku jika pinjam buku • Petugas membuat laporan: – – Laporan buku Laporan member Laporan pinjam Laporan kembali

Context diagram

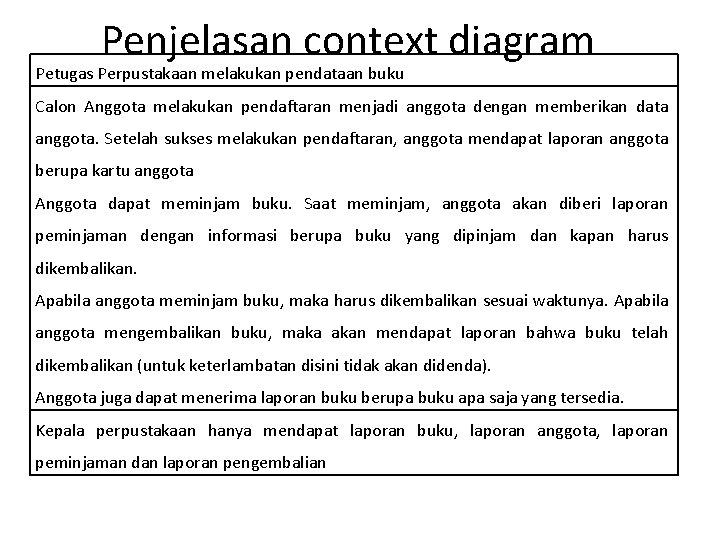

Penjelasan context diagram Petugas Perpustakaan melakukan pendataan buku Calon Anggota melakukan pendaftaran menjadi anggota dengan memberikan data anggota. Setelah sukses melakukan pendaftaran, anggota mendapat laporan anggota berupa kartu anggota Anggota dapat meminjam buku. Saat meminjam, anggota akan diberi laporan peminjaman dengan informasi berupa buku yang dipinjam dan kapan harus dikembalikan. Apabila anggota meminjam buku, maka harus dikembalikan sesuai waktunya. Apabila anggota mengembalikan buku, maka akan mendapat laporan bahwa buku telah dikembalikan (untuk keterlambatan disini tidak akan didenda). Anggota juga dapat menerima laporan buku berupa buku apa saja yang tersedia. Kepala perpustakaan hanya mendapat laporan buku, laporan anggota, laporan peminjaman dan laporan pengembalian

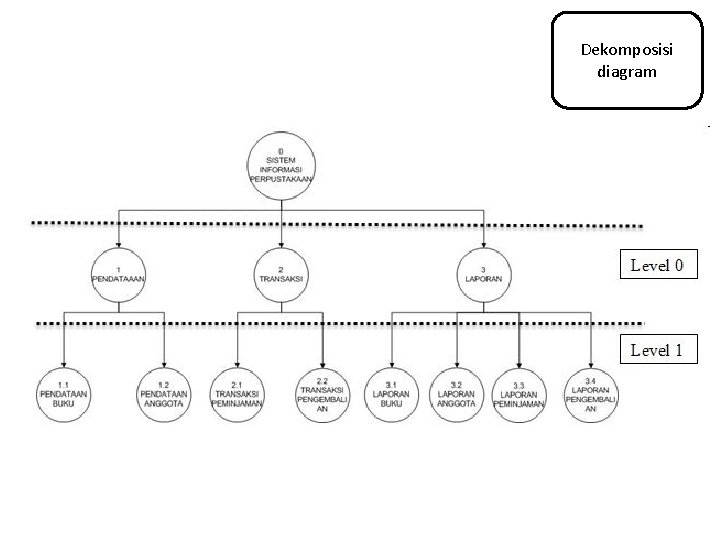

Dekomposisi diagram

Dfd level 0

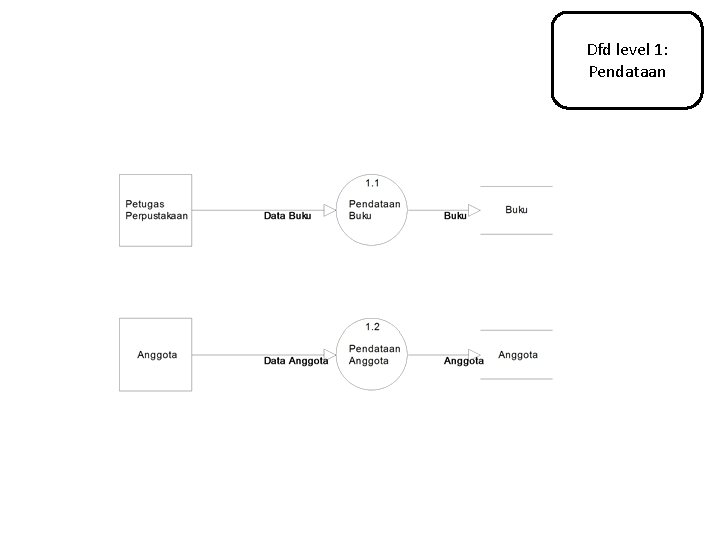

Dfd level 1: Pendataan

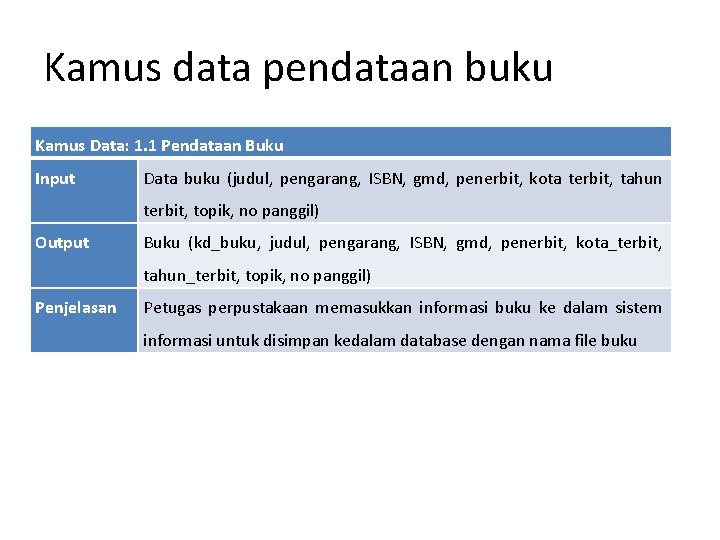

Kamus data pendataan buku Kamus Data: 1. 1 Pendataan Buku Input Data buku (judul, pengarang, ISBN, gmd, penerbit, kota terbit, tahun terbit, topik, no panggil) Output Buku (kd_buku, judul, pengarang, ISBN, gmd, penerbit, kota_terbit, tahun_terbit, topik, no panggil) Penjelasan Petugas perpustakaan memasukkan informasi buku ke dalam sistem informasi untuk disimpan kedalam database dengan nama file buku

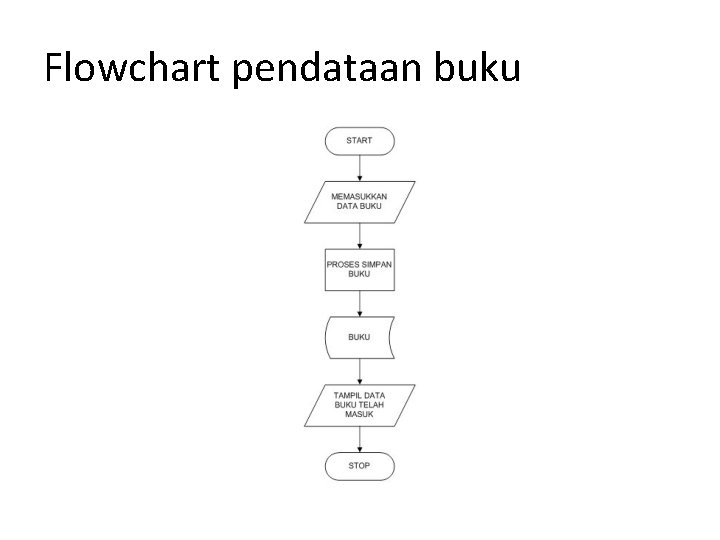

Flowchart pendataan buku

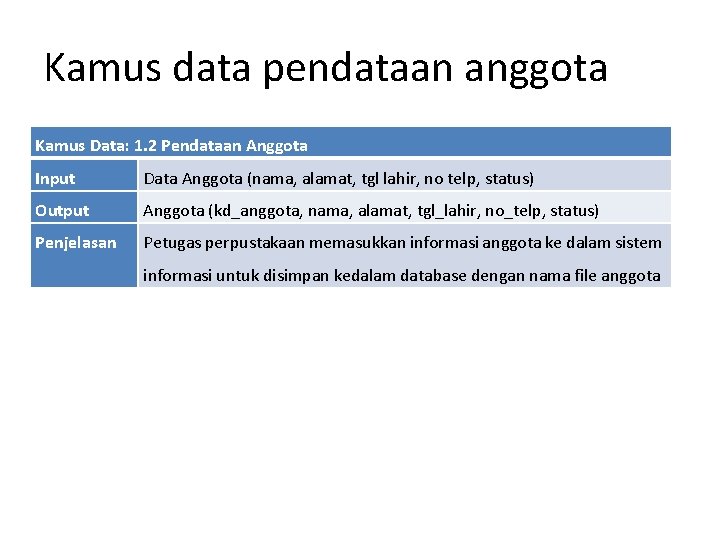

Kamus data pendataan anggota Kamus Data: 1. 2 Pendataan Anggota Input Data Anggota (nama, alamat, tgl lahir, no telp, status) Output Anggota (kd_anggota, nama, alamat, tgl_lahir, no_telp, status) Penjelasan Petugas perpustakaan memasukkan informasi anggota ke dalam sistem informasi untuk disimpan kedalam database dengan nama file anggota

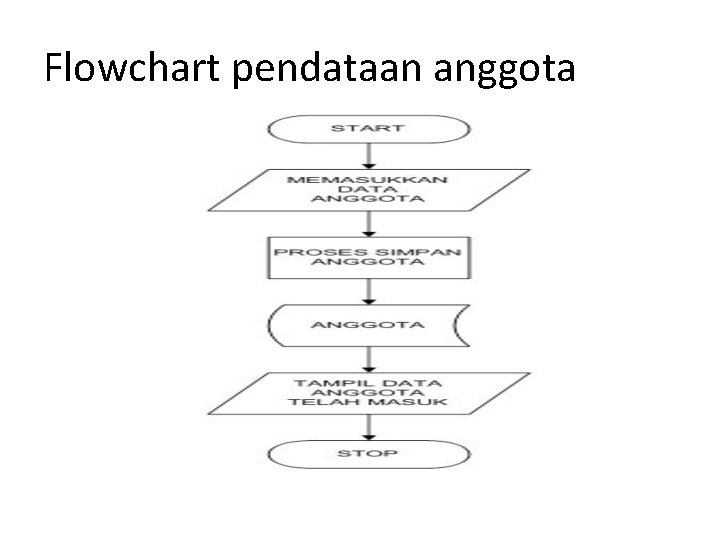

Flowchart pendataan anggota

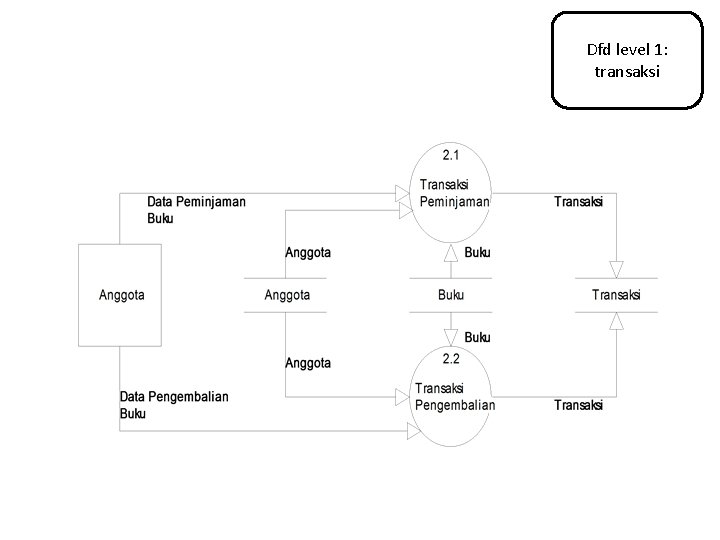

Dfd level 1: transaksi

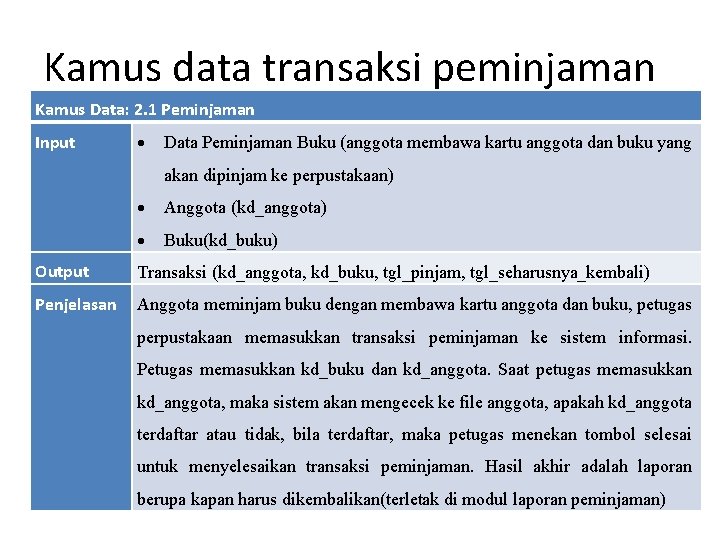

Kamus data transaksi peminjaman Kamus Data: 2. 1 Peminjaman Input Data Peminjaman Buku (anggota membawa kartu anggota dan buku yang akan dipinjam ke perpustakaan) Anggota (kd_anggota) Buku(kd_buku) Output Transaksi (kd_anggota, kd_buku, tgl_pinjam, tgl_seharusnya_kembali) Penjelasan Anggota meminjam buku dengan membawa kartu anggota dan buku, petugas perpustakaan memasukkan transaksi peminjaman ke sistem informasi. Petugas memasukkan kd_buku dan kd_anggota. Saat petugas memasukkan kd_anggota, maka sistem akan mengecek ke file anggota, apakah kd_anggota terdaftar atau tidak, bila terdaftar, maka petugas menekan tombol selesai untuk menyelesaikan transaksi peminjaman. Hasil akhir adalah laporan berupa kapan harus dikembalikan(terletak di modul laporan peminjaman)

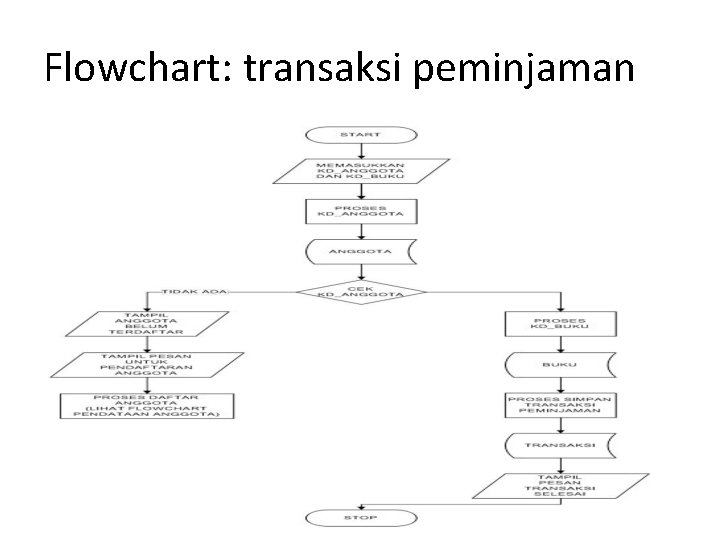

Flowchart: transaksi peminjaman

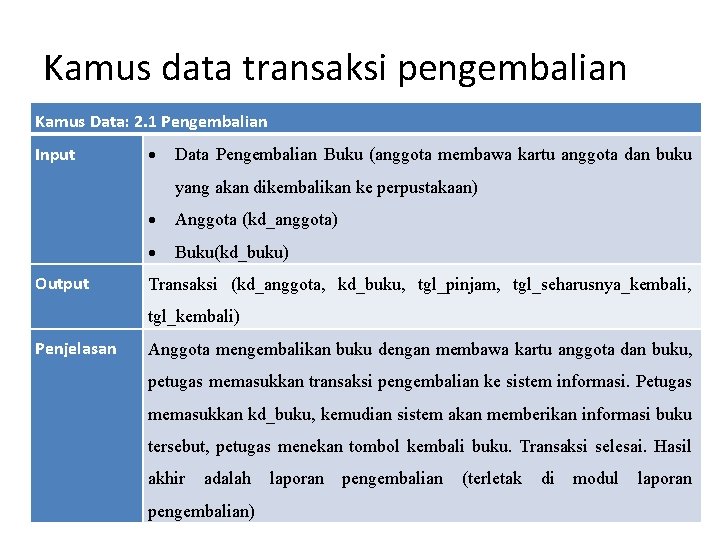

Kamus data transaksi pengembalian Kamus Data: 2. 1 Pengembalian Input Data Pengembalian Buku (anggota membawa kartu anggota dan buku yang akan dikembalikan ke perpustakaan) Output Anggota (kd_anggota) Buku(kd_buku) Transaksi (kd_anggota, kd_buku, tgl_pinjam, tgl_seharusnya_kembali, tgl_kembali) Penjelasan Anggota mengembalikan buku dengan membawa kartu anggota dan buku, petugas memasukkan transaksi pengembalian ke sistem informasi. Petugas memasukkan kd_buku, kemudian sistem akan memberikan informasi buku tersebut, petugas menekan tombol kembali buku. Transaksi selesai. Hasil akhir adalah pengembalian) laporan pengembalian (terletak di modul laporan

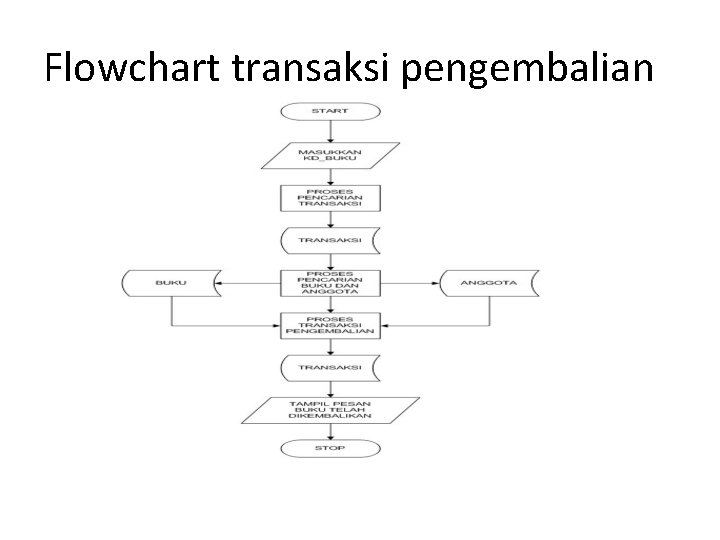

Flowchart transaksi pengembalian

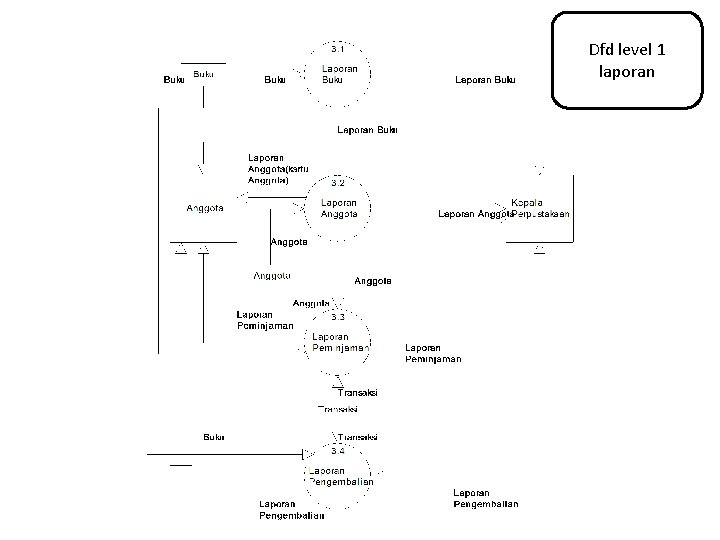

Dfd level 1 laporan

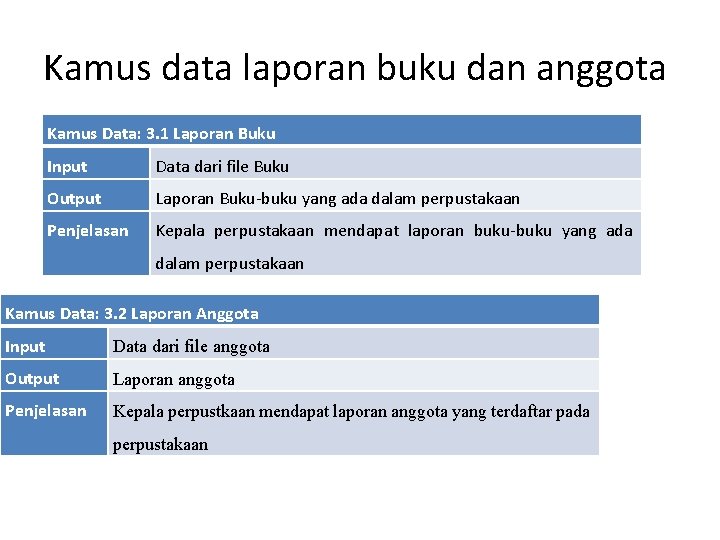

Kamus data laporan buku dan anggota Kamus Data: 3. 1 Laporan Buku Input Data dari file Buku Output Laporan Buku-buku yang ada dalam perpustakaan Penjelasan Kepala perpustakaan mendapat laporan buku-buku yang ada dalam perpustakaan Kamus Data: 3. 2 Laporan Anggota Input Data dari file anggota Output Laporan anggota Penjelasan Kepala perpustkaan mendapat laporan anggota yang terdaftar pada perpustakaan

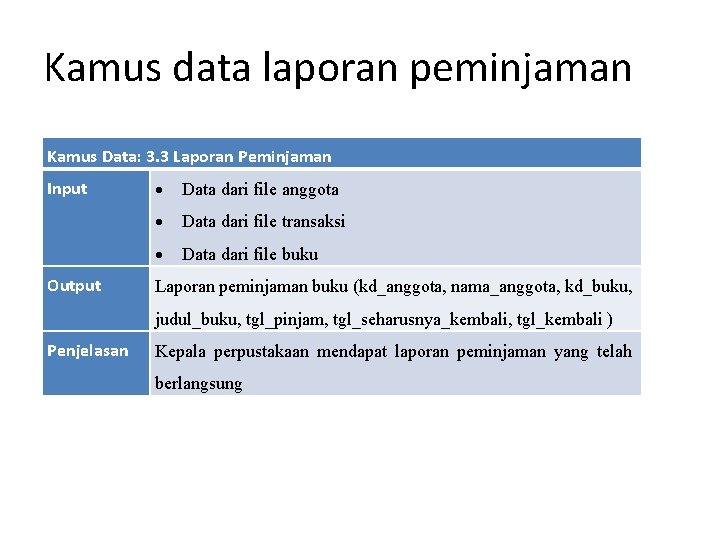

Kamus data laporan peminjaman Kamus Data: 3. 3 Laporan Peminjaman Input Output Data dari file anggota Data dari file transaksi Data dari file buku Laporan peminjaman buku (kd_anggota, nama_anggota, kd_buku, judul_buku, tgl_pinjam, tgl_seharusnya_kembali, tgl_kembali ) Penjelasan Kepala perpustakaan mendapat laporan peminjaman yang telah berlangsung

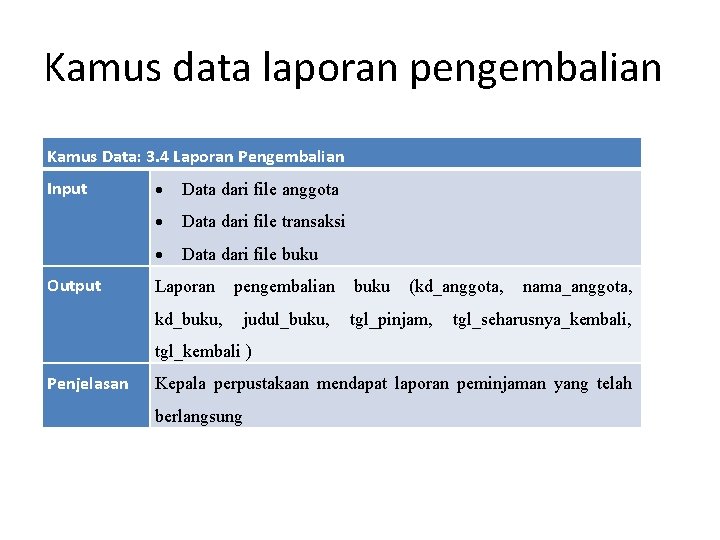

Kamus data laporan pengembalian Kamus Data: 3. 4 Laporan Pengembalian Input Output Data dari file anggota Data dari file transaksi Data dari file buku Laporan pengembalian kd_buku, judul_buku, buku (kd_anggota, tgl_pinjam, nama_anggota, tgl_seharusnya_kembali, tgl_kembali ) Penjelasan Kepala perpustakaan mendapat laporan peminjaman yang telah berlangsung
