Data en visualisatie GDN Enkele producten van de Geologische Dienst Nederland Rob van Ede / Roula Dambrink

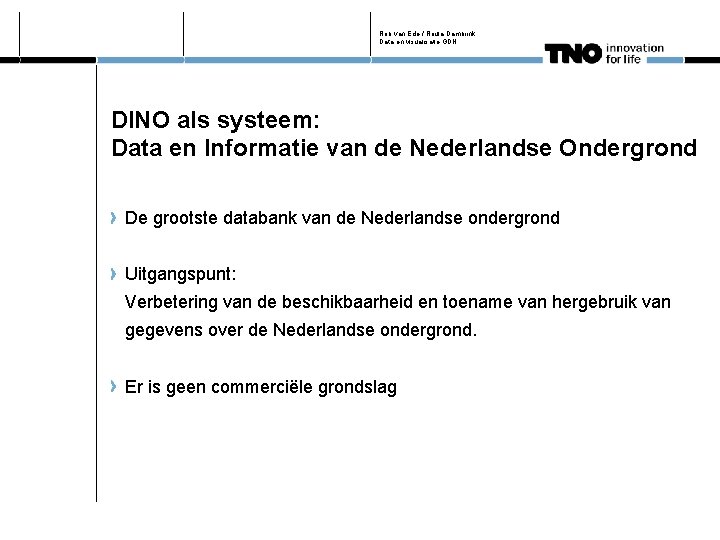

Rob van Ede / Roula Dambrink Data en visualisatie GDN DINO als systeem: Data en Informatie van de Nederlandse Ondergrond De grootste databank van de Nederlandse ondergrond Uitgangspunt: Verbetering van de beschikbaarheid en toename van hergebruik van gegevens over de Nederlandse ondergrond. Er is geen commerciële grondslag

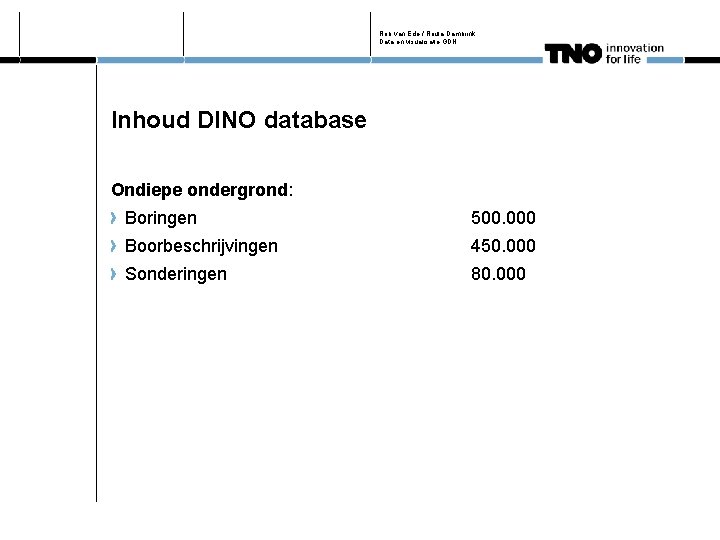

Rob van Ede / Roula Dambrink Data en visualisatie GDN Inhoud DINO database Ondiepe ondergrond: Boringen 500. 000 Boorbeschrijvingen 450. 000 Sonderingen 80. 000

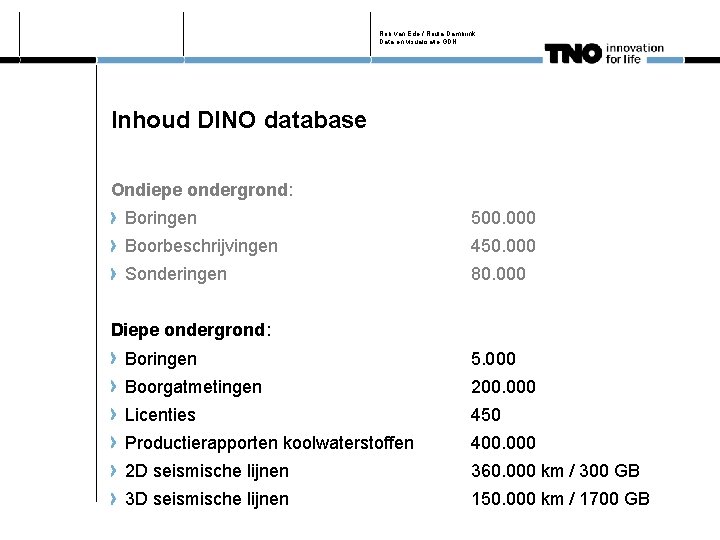

Rob van Ede / Roula Dambrink Data en visualisatie GDN Inhoud DINO database Ondiepe ondergrond: Boringen 500. 000 Boorbeschrijvingen 450. 000 Sonderingen 80. 000 Diepe ondergrond: Boringen 5. 000 Boorgatmetingen 200. 000 Licenties 450 Productierapporten koolwaterstoffen 400. 000 2 D seismische lijnen 360. 000 km / 300 GB 3 D seismische lijnen 150. 000 km / 1700 GB

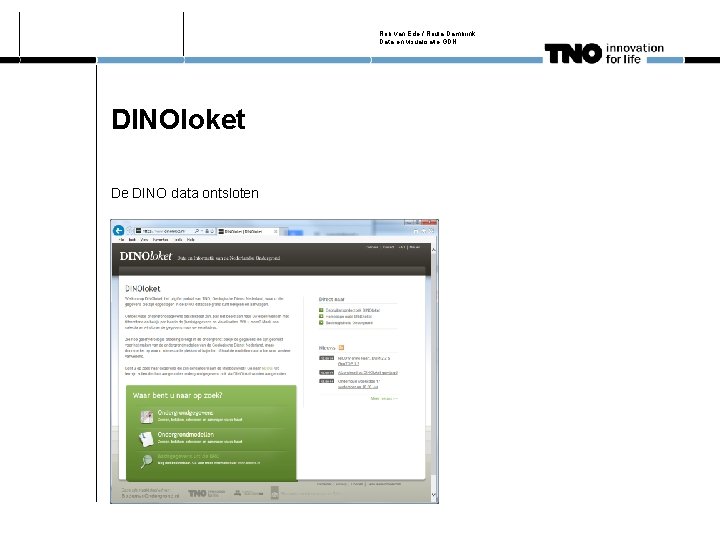

Rob van Ede / Roula Dambrink Data en visualisatie GDN DINOloket De DINO data ontsloten

Rob van Ede / Roula Dambrink Data en visualisatie GDN DINOloket - techniek Frontend: Flex voor visualisatie en bestelproces Drupal voor overige content Backend: Java Oracle Opslag: Eigen binair formaat voor lagenmodellen Net. CDF voor voxelmodellen (3 D array)

Rob van Ede / Roula Dambrink Data en visualisatie GDN DINOloket - historie Ontwikkeling visualisatie lagenmodellen: ongeveer 10 jaar Ontwikkeling visualisatie voxelmodellen: sinds 2011 Bijna alles in ‘in huis’ ontwikkeld, geen off-the-shelf producten Op dit moment: Proces van modelleren naar publiceren wordt gestroomlijnd

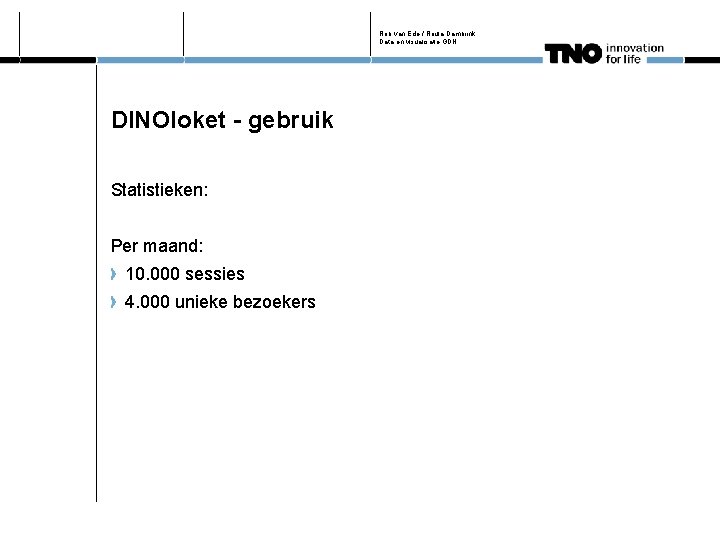

Rob van Ede / Roula Dambrink Data en visualisatie GDN DINOloket - gebruik Statistieken: Per maand: 10. 000 sessies 4. 000 unieke bezoekers

Rob van Ede / Roula Dambrink Data en visualisatie GDN Geologische modellen GDN in 3 D fundering bouwgrondstoffen drinkwater WKO opslag radioactief materiaal WAAROM? zoutwinning in de diepe ondergrond (km’s diep) … wordt geld verdiend in ondiepe ondergrond (tot 800 m) … vermijden we kosten geothermie aardgas opslag CO 2 opslag in zoutcavernes schaliegas

Rob van Ede / Roula Dambrink Data en visualisatie GDN Nu focus op Geo. TOP 3 D invulling en detaillering bovenste 50 m Multi-purpose model Toepassingen: Grondwatermodellen, risicoanalyses/planning bouw, … Gebruikers: gemeentes, provincies, waterschappen, … Jan Stafleu, Freek Busschers, Denise Maljers, Roula Dambrink, Jeroen Schokker, Jan Hummelman en vele anderen

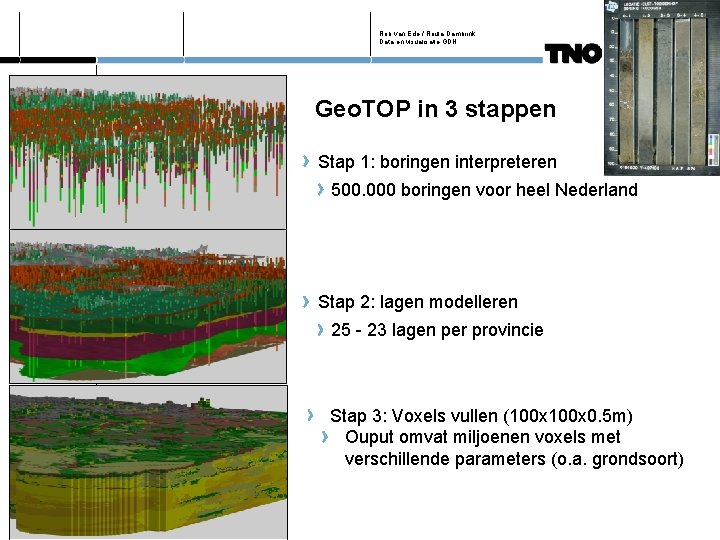

Rob van Ede / Roula Dambrink Data en visualisatie GDN Geo. TOP in 3 stappen Stap 1: boringen interpreteren 500. 000 boringen voor heel Nederland Stap 2: lagen modelleren 25 - 23 lagen per provincie Stap 3: Voxels vullen (100 x 0. 5 m) Ouput omvat miljoenen voxels met verschillende parameters (o. a. grondsoort)

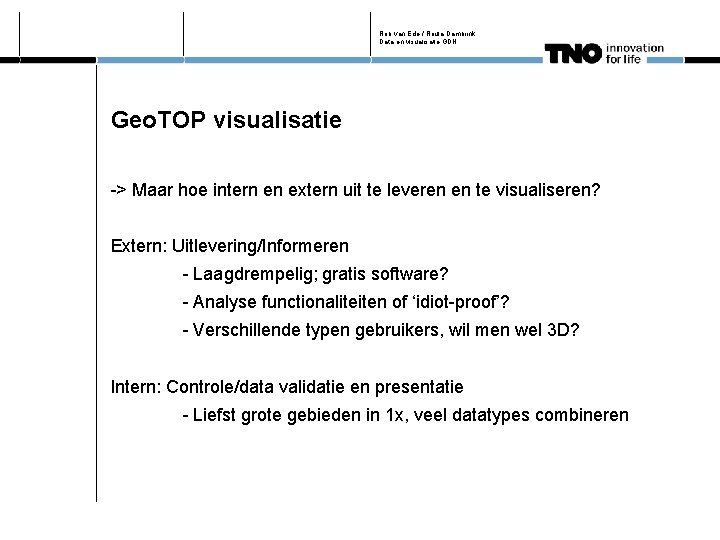

Rob van Ede / Roula Dambrink Data en visualisatie GDN Geo. TOP visualisatie -> Maar hoe intern en extern uit te leveren en te visualiseren? Extern: Uitlevering/Informeren - Laagdrempelig; gratis software? - Analyse functionaliteiten of ‘idiot-proof’? - Verschillende typen gebruikers, wil men wel 3 D? Intern: Controle/data validatie en presentatie - Liefst grote gebieden in 1 x, veel datatypes combineren

Rob van Ede / Roula Dambrink Data en visualisatie GDN Voorbeelden Extern (gratis): Intern: Dino. Loket GIS downloads (2 D) Geostatische modelling software Afgeleide producten (2 D) (Isatis) Dino. Loket 3 D viewer Geovisionary 3 D PDF (voxels moeilijk te doorzien) Eye-tracking? Arc. GIS (2 D) Imod (Deltares) … -> ‘Echt’ 3 D in het auditorium (vanmiddag? )

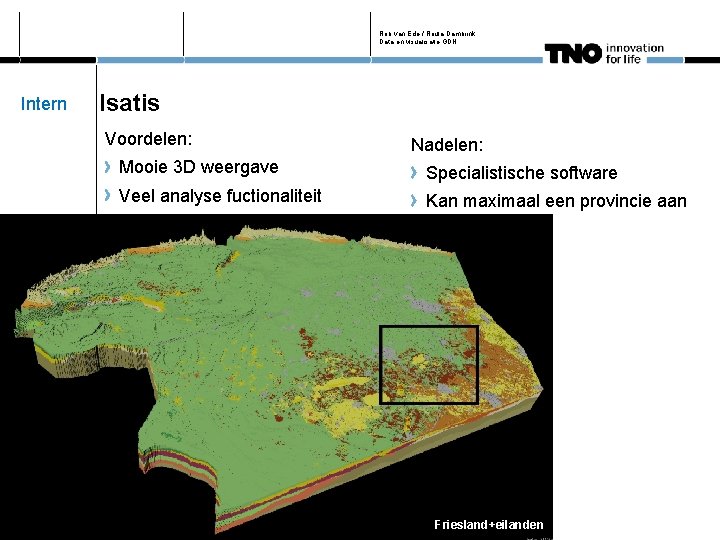

Rob van Ede / Roula Dambrink Data en visualisatie GDN Intern Isatis Voordelen: Nadelen: Mooie 3 D weergave Specialistische software Veel analyse fuctionaliteit Kan maximaal een provincie aan Friesland+eilanden

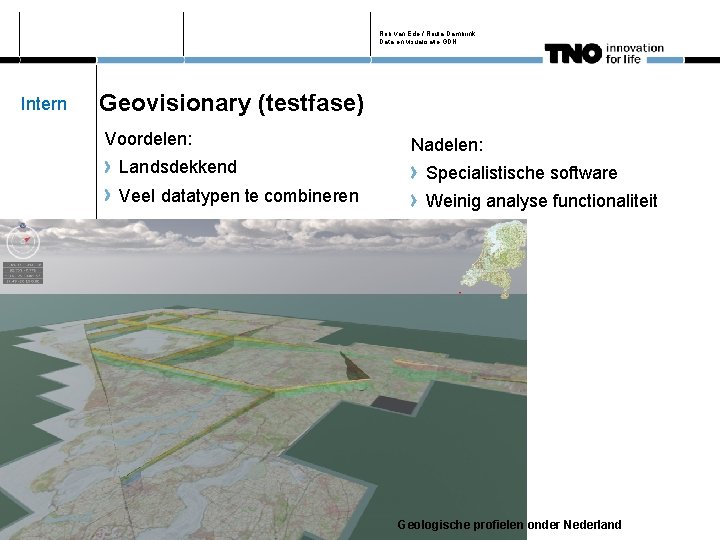

Rob van Ede / Roula Dambrink Data en visualisatie GDN Intern Geovisionary (testfase) Voordelen: Nadelen: Landsdekkend Specialistische software Veel datatypen te combineren Weinig analyse functionaliteit Geologische profielen onder Nederland

Rob van Ede / Roula Dambrink Data en visualisatie GDN Intern Automatische kwaliteits controle (testfase) Gebruik van Eye-Tracker (blik) Gebruik van EEG-meetapparatuur (hersenactiviteit) Het scannen van slices van het model (in 300 m stappen) Uiteindelijk veel tijdswinst? Geologische profielen onder Nederland

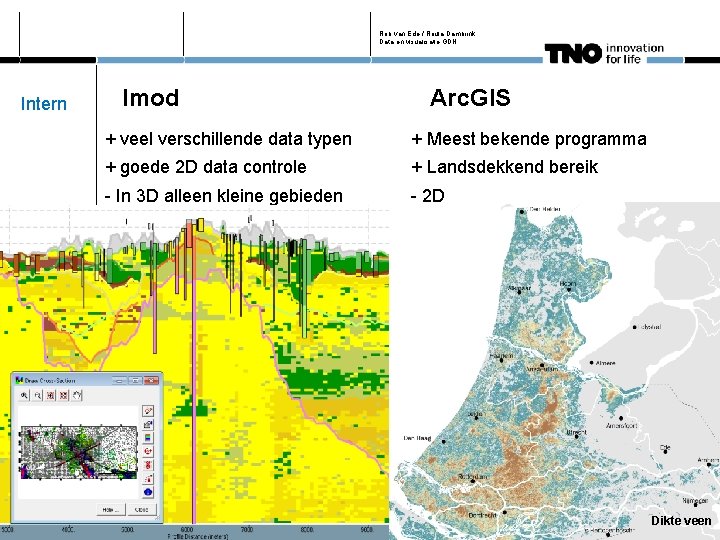

Rob van Ede / Roula Dambrink Data en visualisatie GDN Intern Imod Arc. GIS + veel verschillende data typen + Meest bekende programma + goede 2 D data controle + Landsdekkend bereik - In 3 D alleen kleine gebieden - 2 D Dikte veen

Rob van Ede / Roula Dambrink Data en visualisatie GDN Extern Subsurfaceviewer + 2 D en 3 D + Gratis download van DINOloket + Analyse functionaliteiten - Kaartbladen 20 x 25 km - Nu max. 4 kaartbladen

Rob van Ede / Roula Dambrink Data en visualisatie GDN Extern PDF 3 D (testfase) Voordeel: Nadeel: Door iedereen te openen Geen analyse functionaliteit Geologisch model van deel van Brabant en Limburg

Rob van Ede / Roula Dambrink Data en visualisatie GDN Vragen?
