DATA CENTER: STORAGE

Tujuan • mengetahui dan memahami kapan dan apa manfaat dari pemisahan tier logic dan tier data. • mengetahui dan memahami macam-macam teknologi storage seperti teknologi antarmuka, jenis perangkat, metoda penyimpanan, dan metoda akses data disertai masing-masing kelebihan dan kekurangannya. • dapat memilih teknologi storage yang sesuai dengan kebutuhan yang diajukan. • mengetahui dan memahami teknik-teknik pengamanan data dan mitigasi bencana terhadap fasilitas storage.

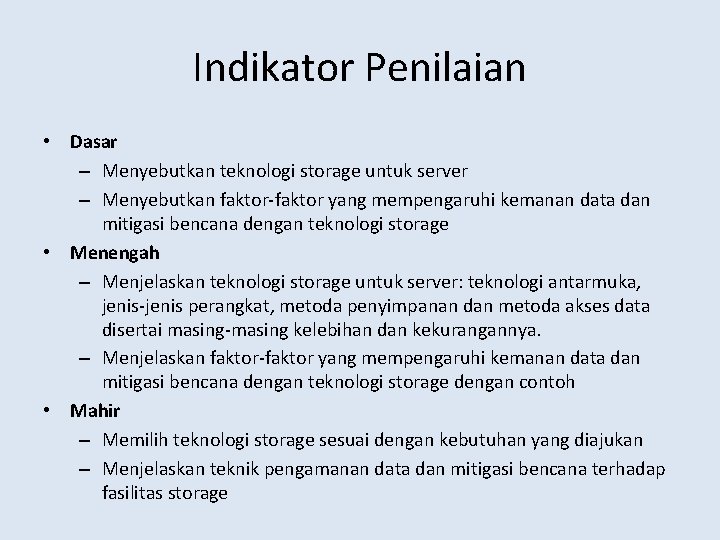

Indikator Penilaian • Dasar – Menyebutkan teknologi storage untuk server – Menyebutkan faktor-faktor yang mempengaruhi kemanan data dan mitigasi bencana dengan teknologi storage • Menengah – Menjelaskan teknologi storage untuk server: teknologi antarmuka, jenis-jenis perangkat, metoda penyimpanan dan metoda akses data disertai masing-masing kelebihan dan kekurangannya. – Menjelaskan faktor-faktor yang mempengaruhi kemanan data dan mitigasi bencana dengan teknologi storage dengan contoh • Mahir – Memilih teknologi storage sesuai dengan kebutuhan yang diajukan – Menjelaskan teknik pengamanan data dan mitigasi bencana terhadap fasilitas storage

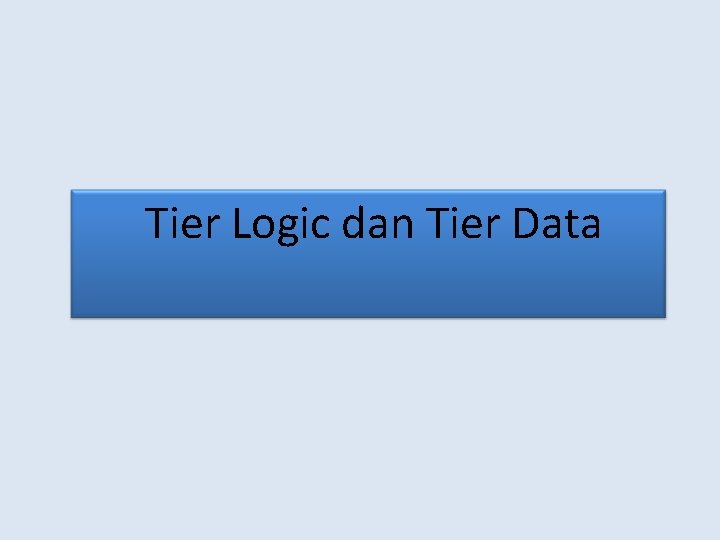

Tier Logic dan Tier Data

Tier Logic dan Tier Data

Kelebihan Pemisahan Tier Logic dan Data • Lebih netral/independen – Prinsip Desain Terstruktur: Low Coupling and high cohesion • Skalabilitas • Kinerja/Performa

Storage

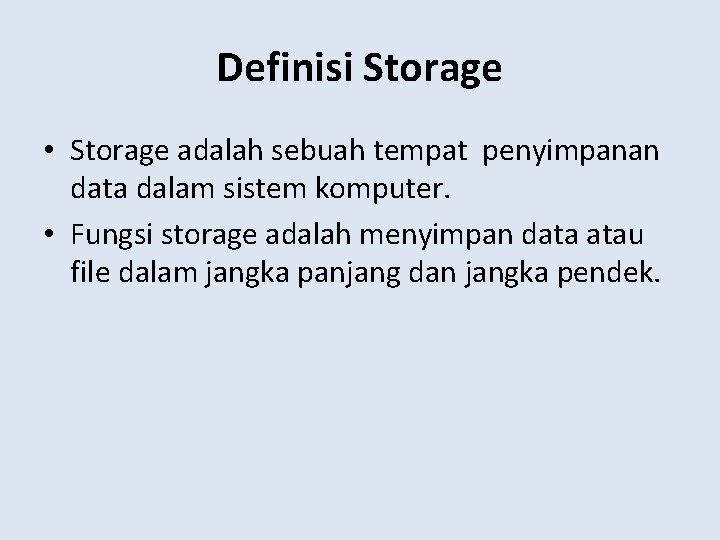

Definisi Storage • Storage adalah sebuah tempat penyimpanan data dalam sistem komputer. • Fungsi storage adalah menyimpan data atau file dalam jangka panjang dan jangka pendek.

Storage Server memiliki fungsi sebagai berikut: 1. Penyimpanan file-file secara umum (general storage) 2. Database 3. Multimedia File (Klip, Gambar, Lagu, Film) 4. Backup Data 5. Datashare Media (berbagi file dengan berbagai perangkat berbeda)

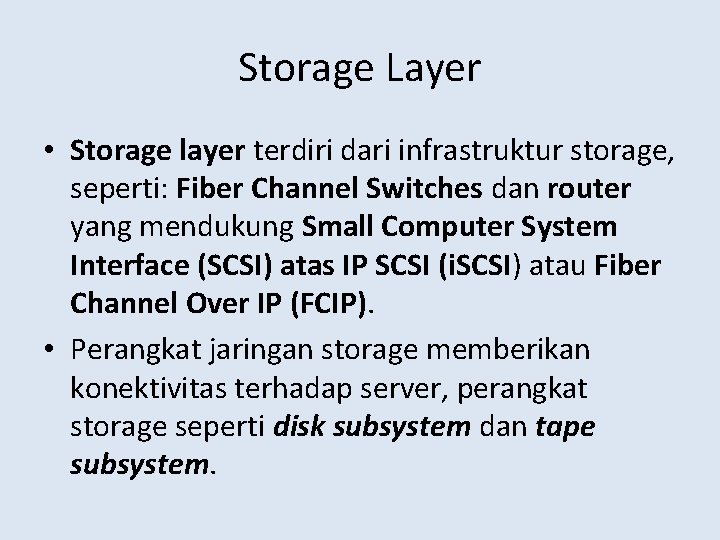

Storage Layer • Storage layer terdiri dari infrastruktur storage, seperti: Fiber Channel Switches dan router yang mendukung Small Computer System Interface (SCSI) atas IP SCSI (i. SCSI) atau Fiber Channel Over IP (FCIP). • Perangkat jaringan storage memberikan konektivitas terhadap server, perangkat storage seperti disk subsystem dan tape subsystem.

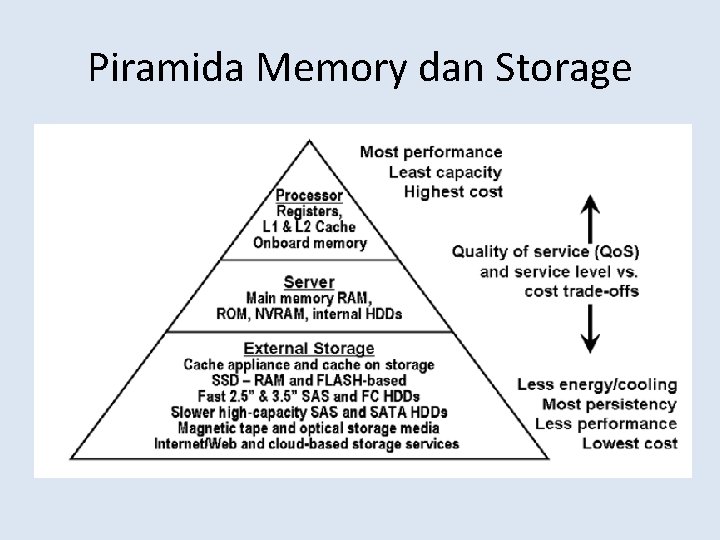

Piramida Memory dan Storage

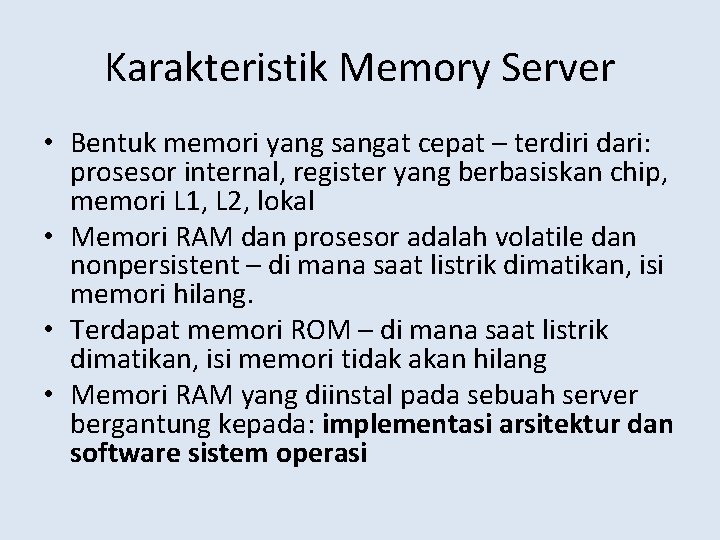

Karakteristik Memory Server • Bentuk memori yang sangat cepat – terdiri dari: prosesor internal, register yang berbasiskan chip, memori L 1, L 2, lokal • Memori RAM dan prosesor adalah volatile dan nonpersistent – di mana saat listrik dimatikan, isi memori hilang. • Terdapat memori ROM – di mana saat listrik dimatikan, isi memori tidak akan hilang • Memori RAM yang diinstal pada sebuah server bergantung kepada: implementasi arsitektur dan software sistem operasi

Data Footprint

Penyimpanan/Storage faktor penting pada datacenter • Perangkat yang memiliki pengaruh besar pada terhadap Power, Cooling, Floor space, dan environmental (PCFE) setelah pendinginan dan perangkat server. (terutama eksternal storage). • Peningkatan kebutuhan total data untuk aplikasi dan informasi (Data Footprint). • Elemen penting dalam mempertahankan dan mengamankan umur data/informasi.

Pengaruh Data Footprint Terhadap Biaya • Biaya mendapatkan Perangkat lunak pengelolaan dan perangkat keras penyimpanan • Biaya perangkat dan layanan terkait jaringan atau koneksi I/O • Biaya perpanjangan/sewa perangkat lunak • Biaya Fasilitas PCFE • Biaya keamanan aset TI dan data • Perlindungan data untuk high availability dan Bussiness Continuance/Disaster Recovery(BC/DR), termasuk backup, replikasi dan perngarsipan.

Teknik Mereduksi Data Footprint • • Pengarsipan Kompresi (Real-Time atau Offline) De-duplication Hybrid (Compression dan Deduplication)

Jenis Storage dan Interface

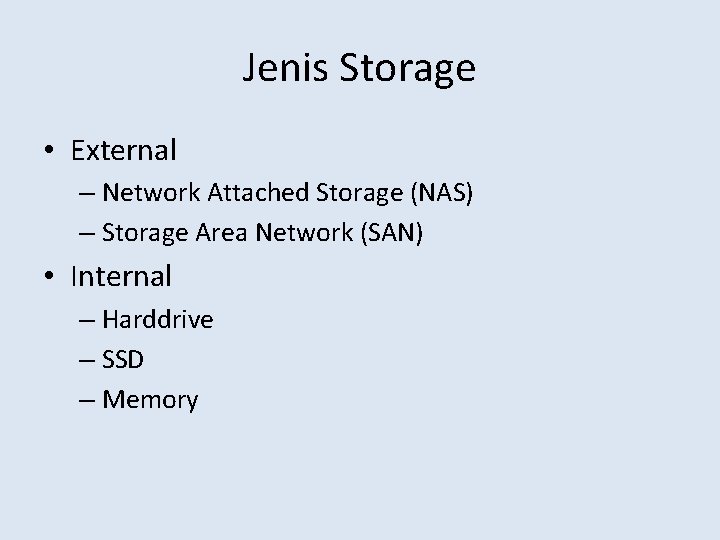

Jenis Storage • External – Network Attached Storage (NAS) – Storage Area Network (SAN) • Internal – Harddrive – SSD – Memory

Antarmuka Perangkat • IDE (Integrated Drive Electronics) • SATA (Serial Advanced Technology Attachment) • SCSI (Small Computer System Interface) • SAS (Serial Attached SCSI)

RAID (Redundant Array of Independent Disks)

Definisi RAID Teknologi penyimpanan yang mengkombinasikan banyak hardisk menjadi sebuah kesatuan dengan mempertimbangkan aspek kinerja dan redundansi.

Tingkatan RAID Storage Networking Industry Association mendefinisikan 6 tingkat RAID primer, saat ini memiliki tingkatan dari 0, 1, 3, 4, 5, 6 yang Multi Disk Failure yang merepresentasikan tingkat kinerja dan redundansi. Terdapat RAID kombinasi/hibrid/bertingkat dan RAID non-standard.

Tiered Storage dan PACE

• PACE ( Performance, Availability, Capacity, and Energy) merupakan indikator yang dipertimbangkan dalam storage data center. • Tiered Storage Sebuah usaha cara menyesuaikan ketepatan penggunaan sumberdaya Teknologi Informasi dengan persyaratan penggunaan. Meliputi tingkatan media termasuk ragam tipe dan kelas HDDs menurut PACE

Balancing Tiered Storage and Energy to Service Needs for Active and Idle States

Clustered and Bulk Storage

Tiered Storage Media or Devices • Solid-State Devices (SSDs) • Fast or High-Performance and Fat-Capacity HDDs • Magnetic Tape, Optical, and Holographic Storage

Tiers of Storage and Service Characteristics in the Same Footprint Referensi [1] halaman 227

Thin Provisioning dan Virtualisasi

Thin Provisioning

Virtualisasi Penyimpanan • pooling or aggregation for both block- and filebased storage, virtual tape libraries for coexistence and interoperability with existing IT hardware and software resources, global or virtual file systems, transparent data migration of data for technology upgrades, and maintenance, as well as supporting high availability and. BC/ DR.

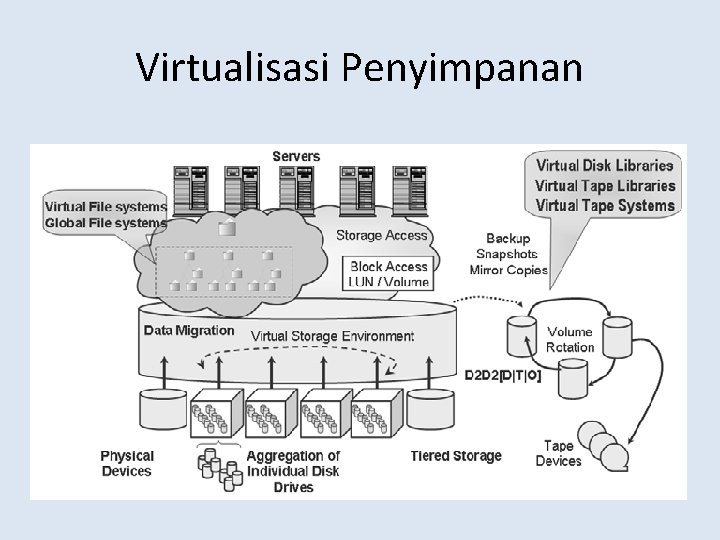

Virtualisasi Penyimpanan

Kemanan Data dan Penyimpanan

Pendekatan dan teknik keamanan data/penyimpanan (1) • Menggunakan enkripsi saat data disimpan pada disk atau pada saat dikirimakan di jaringan. • Enkripsi berbasisi software, aplliance, sistem penyimpanan, adapter, atau drive • Enkripsi key untuk pengelolaan lokasi primer dan BC/DR • Authentikasi dan otorisasi, termasuk hak akses

Pendekatan dan teknik keamanan data/penyimpanan (2) • Pengalamatan storage logical unit number (LUN) , volume zoning, mapping, dan masking • Pengamanan port managemen dan pengelolaan tool interfaces • Pemunahan Data digital (Digital shredding) dan penghapusan data yang aman dari media/drive yang sudah tidak digunakan. • Pelacakan dengan Global Positioning System (GPS) and radio frequency identification device (RFID) atas removable media

TERIMA KASIH

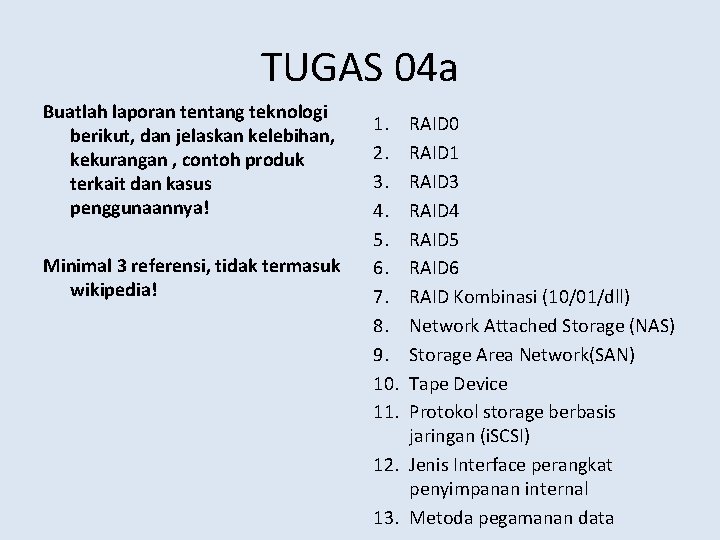

TUGAS 04 a Buatlah laporan tentang teknologi berikut, dan jelaskan kelebihan, kekurangan , contoh produk terkait dan kasus penggunaannya! Minimal 3 referensi, tidak termasuk wikipedia! 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. RAID 0 RAID 1 RAID 3 RAID 4 RAID 5 RAID 6 RAID Kombinasi (10/01/dll) Network Attached Storage (NAS) Storage Area Network(SAN) Tape Device Protokol storage berbasis jaringan (i. SCSI) 12. Jenis Interface perangkat penyimpanan internal 13. Metoda pegamanan data

Tugas 04 a(Lanjutan) Keterangan: • Dikerjakan dalam kelompok maksimal 3 orang. Daftar kelompok ada pada milis. Lampirkan tabel pembagian tugas pada setelah halaman terakhir. • Tulis referensi • file disimpan dalam format yg dapat dibaca oleh (microsoft|open)office atau pdf. • perhatikan ukuran file, jika besar, tolong dikompres. • pertimbangkan bahwa seluruh peserta milis akan menerima file tersebut!

Tugas 04 a(Lanjutan) • Aturan : Subject email : 04 a_KELOMPOK##_Judul Nama file : 04 a_KELOMPOK##_Judul/Keterangan Batas waktu : Kamis, 15 Maret 2012 jam 12: 00 • Kirim ke : tk 2154 -201201@kelas. yusandra. info
