Dasardasar Jaringan InternetIntranet TIK Kelas 9 Mengenal Jaringan

Dasar-dasar Jaringan Internet/Intranet TIK Kelas. 9

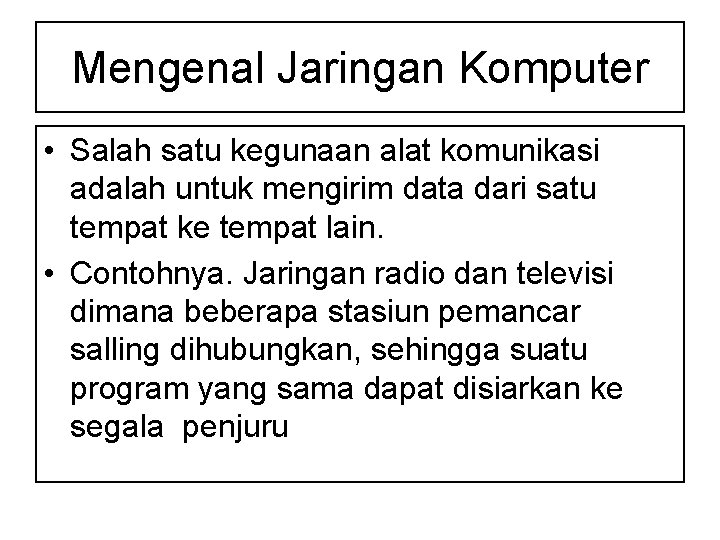

Mengenal Jaringan Komputer • Salah satu kegunaan alat komunikasi adalah untuk mengirim data dari satu tempat ke tempat lain. • Contohnya. Jaringan radio dan televisi dimana beberapa stasiun pemancar salling dihubungkan, sehingga suatu program yang sama dapat disiarkan ke segala penjuru

Ciri-ciri jaringan komputer • • • Berbagai perangkat keras/Hardware Berbagai perangkat lunak/Software Berbagai saluran komunikasi /Internet Berbagai data dengan mudah Memudahkan komunikasi antar pemakai jaringan. • Tiap komputer, printer atau periferal yang terhubung dengan jaringan disebut. Node

Media yang digunakan untuk mentransmisikan data. • Media kabel/wireline/ saluran kabel • Media nirkabel/wireless/gelombang elektromagnetik • Jaringan kabel dibedakan menjadi: kabel koaksial, twisted pair wire dan kabel serat optik • Jaringan nirkabel dibedakan menjadi: gelombang radio, gelombang mikro, gelombang inframerah dan gelombang cahaya

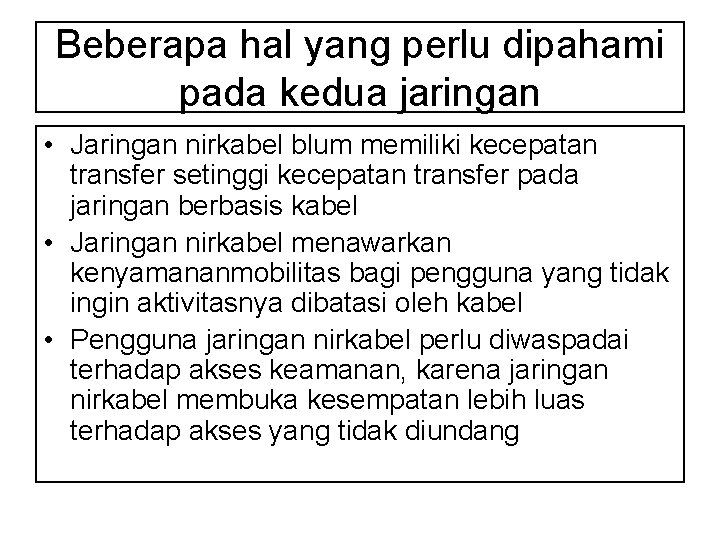

Beberapa hal yang perlu dipahami pada kedua jaringan • Jaringan nirkabel blum memiliki kecepatan transfer setinggi kecepatan transfer pada jaringan berbasis kabel • Jaringan nirkabel menawarkan kenyamananmobilitas bagi pengguna yang tidak ingin aktivitasnya dibatasi oleh kabel • Pengguna jaringan nirkabel perlu diwaspadai terhadap akses keamanan, karena jaringan nirkabel membuka kesempatan lebih luas terhadap akses yang tidak diundang

Protokol jaringan • Protokol merupakan aturn-aturan main yang mengatur komunikasi diantara beberapa komputer didalam sebuah jaringan, aturan itu termasuk didalamnya petunjuk yang berlaku bagi cara-cara atau metode mengakses sebuah jaringan, topologi fisik, tipe-tipe kabel dan kecepatan transfer data.

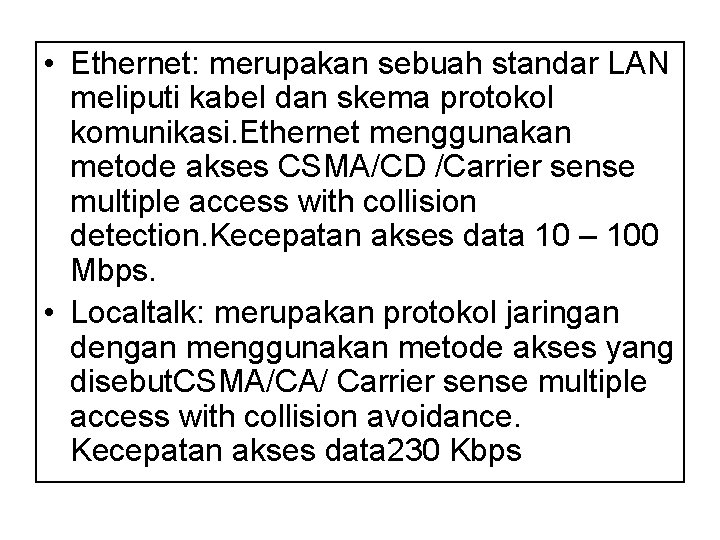

• Ethernet: merupakan sebuah standar LAN meliputi kabel dan skema protokol komunikasi. Ethernet menggunakan metode akses CSMA/CD /Carrier sense multiple access with collision detection. Kecepatan akses data 10 – 100 Mbps. • Localtalk: merupakan protokol jaringan dengan menggunakan metode akses yang disebut. CSMA/CA/ Carrier sense multiple access with collision avoidance. Kecepatan akses data 230 Kbps

• Token ring: melalui sebuah token dalam sebuah lingkaran seperti cincin, sinyal token bergerak berputar dalam sebuah lingkaran dalam sebuah jaringan dan bergerak dari stu komputer ke komputer lain. Kecepatan akses data 4 Mbps – 16 Mbps. Pemakaian pada jaringan Star • FDDI: merupakan sebuah protokol jaringan yang menghubungkan antara dua atau lebih jaringan bahkan pada jarak yang jauh. Kecepatan akses data 100 Mbps

• ATM : merupakan protokol yang mentransmisikan data dengan kecepatan 155 Mbps atau lebih. Transmisi data pada ATM berad pada satu paket. Protokol ATM merupakan protokol yang mendukung transmisi data yang berbentuk gambar, video atau audio. Bekerja pada topologi bintang, biasanya digunakan untuk menghubungkan dua atau lebih LAN.

Jenis-jenis jaringan • LAN: merupakan jaringan milik pribadi didalam sebuah gedung atau kampus, kecepatan transmisinya 10 – 100 Mbps, biasanya pada topologi bus dan ring • MAN: pada dasarnya merupakan versi LAN yang berukuran lebih besar dan biasanya menggunakan teknologi yang sama dengan LAN.

• WAN: Jangkauannya mencakup daerah geografis yang luas, sering kali mencakup sebuah negara bahkan benua. WAN terdiri atas kumpulan mesin-mesin yang bertujuanuntuk menjalankan program? aplikasi pemakai. Jaringan WAN dapat menghubungkan satu komputer dengan komputer lain dengan menggunakan satelit atau kabel bbawah laut, kecepatan akses data 64 Kbps.

Topologi jaringan. • Topologi jaringan bintang/star: Memiliki satu komputer sebagai server, setiap komputer dalam jaringan dihubungkan kekomputer server secara langsung, setiap transfer data akan melaluiserverdansetiap client terhubung secara tersendiri.

• Topologi jaringan Bus: pada topologi jaringan bus semua sentral dihubungkan secara langsung pada medium transmisi. Dalam topologi jaringan bus, komputer yang berfungsi sebagai server dan workstation dihubungkan dengan kabel tunggal. • Topologi jaringan Cincin/ring: Pada topologi jaringan cicncin setiap komputer akan terhubung seolah-olah membentuk lingkaran. pada pembentukkan topologi cincin setiap sentral harus dihubungkan seri dengan satu dengan yang lain dan hubungan ini akan membentuk loop tertutup.

Bentuk jaringan star • Bintang

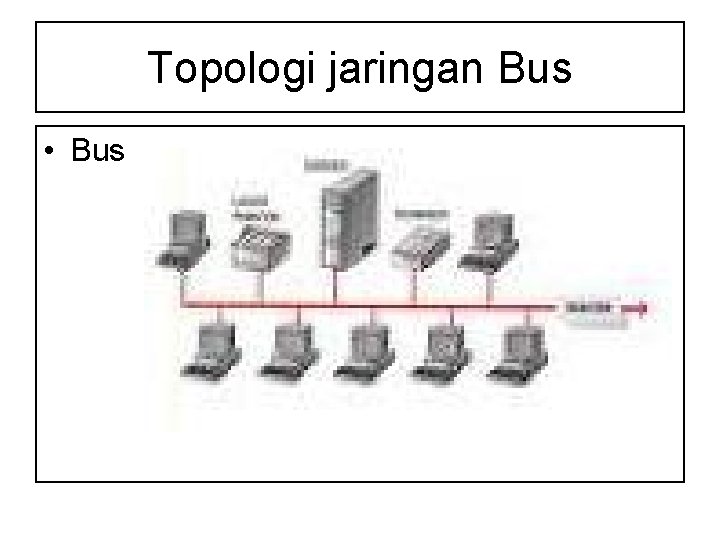

Topologi jaringan Bus • Bus

Topologi jaringan Cincin • Cincin
