DASARDASAR JARINGAN INTERNETINTRANET Pengertian Jaringan Internet Pengertian Jaringan

DASAR-DASAR JARINGAN INTERNET/INTRANET

Pengertian Jaringan Internet Ø Pengertian Jaringan Sekelompok komputer yang saling berhubungan antara yang satu dengan yang lain sehingga dapat saling berbagi dan bertukar informasi

Manfaat Jaringan A. Sharing Resource (Berbagi Sumber Daya) Dapat menggunakan sumberdaya yang ada secara bersama-sama B. Reliabilitas Tinggi (Keterandalan) Dengan jaringan kita dapat mendapatkan reliabilitas yang tinggi dengan memiliki sumber alternatif persediaan

C. Menghemat uang Membangun jaringan lebih murah dibandingkan dengan menggunakan mainframe D. Scalability/ Skalabilitas Menambahkan komputer server/ client dengan mudah tanpa mengganggu komputer kinerja komputer server / client yang sudah ada

E. Media komunikasi Jaringan komputer memungkinkan terjadinya komunikasi antar pengguna, baik untuk teleconference maupun untuk mengirim pesan atau informasi yang penting lainnya

Jenis-Jenis Jaringan 1. Berdasarkan jarak dan area kerjanya A. LAN (Local Area Network) Jaringan komputer dengan ruang lingkup terbatas (area lokal)

Gambar : Local Area Network

B. MAN (Metropolitan Area Network) Pada dasarnya merupakan versi LAN yang berukuran lebih besar dan biasanya menggunakan teknologi yang sama dengan LAN

Gambar : Metropolitan Area Network

C. WAN (Wide Area Network) Jangkauannya mencakup daerah geografis yang luas, seringkali mencakup sebuah negara bahkan benua

Gambar : Wide Area Network

2. Berdasarkan Hubungan Fungsional A. Jaringan Client Server adalah kumputer yg menyediakan fasilitas bagi komputer -komputer lain di dlm jaringan Client adalah komputer-komputer yang menerima atau menggunakan fasilitas yang disediakan oleh server

B. Jaringan Peer to Peer Kedudukan setiap komputer yang terhubung dalam jaringan adalah sama.

3. Berdasarkan Metode Koneksinya A. Jaringan Berkabel Jaringan yang menggunakan kabel untuk menghubungkan anggota jaringan B. Jaringan Nirkabel Jaringan yang menggunakan gelombang radio untuk koneksi antar anggota jaringan

TOPOLOGI JARINGAN Pengertian topologi jaringan Suatu cara menghubungkan komputer yang satu dengan komputer lainnya sehingga membentuk jaringan.

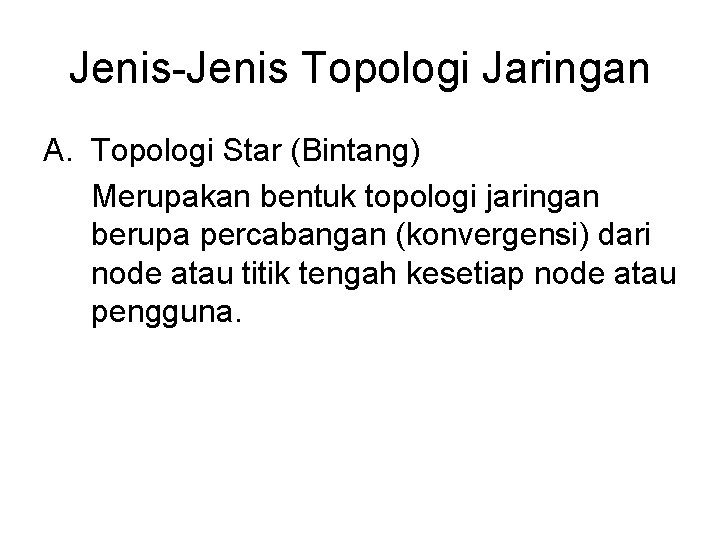

Jenis-Jenis Topologi Jaringan A. Topologi Star (Bintang) Merupakan bentuk topologi jaringan berupa percabangan (konvergensi) dari node atau titik tengah kesetiap node atau pengguna.

Gambar Topologi Star

Keuntungan Topologi Star 1. 2. 3. 4. 5. 6. Lebih fleksibel dalam perawatan Pemasangan atau perubahan stasiun sangat mudah dan tidak mengganggu jaringan yg lain Kontrol terpusat pada suatu node khusus yg bisa berupa server atau HUB Dapat meningkatkan unjuk kerja jaringan Memiliki bandwidth (lebar jaluran komunikasi) yg lancar karena setiap komputer mempunyai kabel tersendiri Bila terjadi gangguan pada salah satu kabel, maka workstation yang bersangkutan saja yg mengalami gangguan

Kelemahan 1. Menghabiskan banyak kabel 2. Jika node tengah mengalami kerusakan, maka seluruh jaringan akan terhenti

B. Topologi BUS menggunakan sebuah kabel tunggal atau kabel pusat dimana seluruh workstation dan server dihubungkan

Gambar Topologi BUS

Keuntungan : 1. Pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa mengganggu workstation lain. 2. Hemat kabel karena hanya memiliki satu jalur utama. 3. Mudah di kembangkan.

Kelemahan : 1. Bila terjadi gangguan kabel pusat, maka seluruh jaringan dalam workstation akan terganggu. 2. Kepadatan pengiriman data menghambat kecepatan akses. 3. Sering terjadi tabrakan data dan jika salah satu node terputus maka akan mengganggu kinerja dan trafik seluruh jaringan. 4. Diperlukan repeater pada jaringan yg berjarak jauh.

C. Topologi Ring (Cincin) Setiap komputer akan terhubung seolah membentuk lingkaran.

Gambar Topologi Ring

Keuntungan : 1. Hemat kabel 2. Tidak terjadi tabrakan pengiriman data 3. Tingkat kerumitan jaringan rendah Kelemahan 1. Jika koneksi terputus dalam dua arah, maka seluruh koneksi server akan putus. 2. Pengembangan jaringan kaku 3. Setiap node yg terdapat dalam jaringan akan ikut serta mengelola informasi yang dilewatkan dalam jaringan.

PERANGKAT KERAS JARINGAN INTERNET

A. Modem Device yang mampu membuat terkoneksi dengan internet melalui jalur telepon standar Modem Eksternal Modem Internal

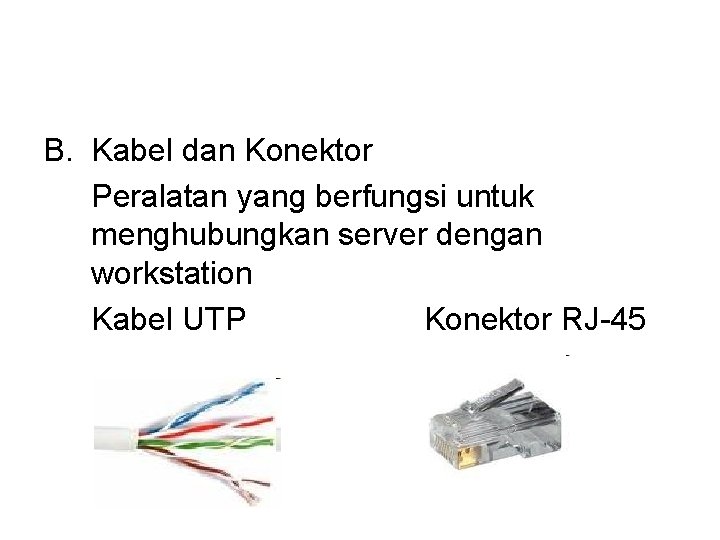

B. Kabel dan Konektor Peralatan yang berfungsi untuk menghubungkan server dengan workstation Kabel UTP Konektor RJ-45

C. NIC (Network Interface Card) atau kartu jaringan Perangkat yg menjadi media penghubung antara komputer dalam suatu jaringan

D. HUB Sebuah perangkat yang menyatukan kabel-kabel network dari tiap-tiap workstation, server atau perangkat lain.

E. Repeater Perangkat yang dipasang pada titik-titik tertentu dalam sebuah jaringan untuk memperkuat sinyal-sinyal yang masuk

F. Bridges Perangkat yang membagi satu buah jaringan ke dalam dua buah jaringan

G. Reuters Perangkat yang berfungsi menghubungkan suatu LAN ke suatu internetworking (WAN) dan mengelola penyaluran lalu lintas data di dalamnya
