Dasar teori dan algoritma grafika komputer Ihr Logo

Dasar teori dan algoritma grafika komputer Ihr Logo

Sub Pokok Bahasan p Geometri Dasar p Geometri Lanjut p Geometri Dua Dimensi Here comes your footer Page 2 Your Logo

Geometri Dasar Ihr Logo

Geometri Dasar p Sistem koordinat p Kuadran garis p Gradien p Algoritma garis DDA p Algoritma garis Bresenham p Algoritma lingkaran Bresenham Grafika Komputer Page 4 Your Logo

Lailatul Husniah, S. ST SISTEM KOORDINAT Grafika Komputer Page 5 Your Logo

Sistem Koordinat p Pada komputer grafik ada 3 macam sistem koordinat yang harus di perhatikan : p Koordinat nyata p Koordinat sistem (koordinat cartesian) p Koordinat tampilan / layar Grafika Komputer Page 6 Your Logo

Koordinat nyata (World Koordinat) p Adalah koordinat yang pada saat itu objek yang bersangkutan berada. Ex: koordinat sebuah kursi tergantung dari letak kursi itu ada dimana & bagaimana letaknya. p Dalam implementasinya koordinat nyata bisa dikatakan sebagai WINDOW yaitu area di dunia nyata yang menunjukkan bagian yang dilihat oleh pemirsa. Grafika Komputer Page 7 Your Logo

Koordinat sistem (koordinat cartesian) p Setiap titik yang digambar dengan teknik point plotting lokasinya ditentukan berdasarkan sistem koordinat cartesian. p Setiap titik ditentukan lokasinya melalui pasangan nilai x dan y. p Dimana nilai koordinat x bertambah positif dari kiri ke kanan dan nilai y bertambah positif dari bawah ke atas. Grafika Komputer Page 8 Your Logo

Koordinat sistem (koordinat cartesian) Grafika Komputer Page 9 Your Logo

Koordinat tampilan/layar p Arah sumbu koordinat kartesian berkebalikan dengan yang digunakan di layar komputer p Pada layar komputer sumbu x bertambah positif ke kanan dan sumbu y bertambah positif ke bawah p Seperti pada gambar berikut jika sebuah titik pada koordinat cartesian digambar ulang ke layar komputer maka secara visual lokasi titik tersebut akan berubah. Grafika Komputer Page 10 Your Logo

Koordinat tampilan/layar Grafika Komputer Page 11 Your Logo

Koordinat tampilan/layar p Dalam implementasinya koordinat tampilan/layar bisa dikatakan sebagai VIEWPORT yaitu area di layar monitor yang menunjukkan dimana WINDOW akan ditampilkan Grafika Komputer Page 12 Your Logo

Koordinat tampilan/layar Grafika Komputer Page 13 Your Logo

Koordinat tampilan/layar p Untuk memetakan sebuah titik di window ke titik di viewport digunakan rumus : Grafika Komputer Page 14 Your Logo

Lailatul Husniah, S. ST KUADRAN GARIS Grafika Komputer Page 15 Your Logo

Garis p Garis merupakan salah satu bentuk dasar dari gambar p Sebuah garis dalam grafika disebut segment p Garis dibuat dengan menentukan posisi titik diantara titik awal dan akhir dari suatu garis, yaitu (x 1, y 1) dan (x 2, y 2) Here comes your footer Page 16 Your Logo

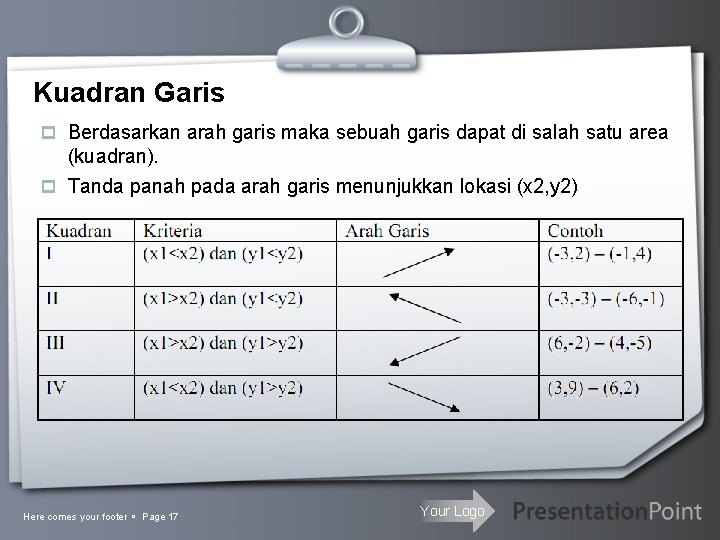

Kuadran Garis p Berdasarkan arah garis maka sebuah garis dapat di salah satu area (kuadran). p Tanda panah pada arah garis menunjukkan lokasi (x 2, y 2) Here comes your footer Page 17 Your Logo

Kuadran Garis p Pada gambar diatas, garis 1 terletak pada kuadran I, garis 2 di kuadran III, garis 3 di kuadran IV, garis 4 di kuadran II p Jadi kuadran garis tidak berhubungan dengan nilai negatif maupun positif tetapi menyatakan arah garis Here comes your footer Page 18 Your Logo

Contoh Here comes your footer Page 19 Your Logo

GRADIEN Grafika Komputer Page 20 Your Logo

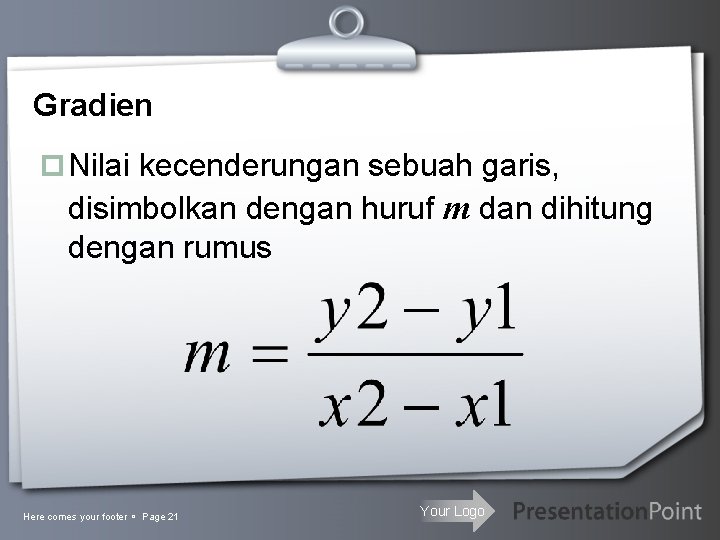

Gradien p Nilai kecenderungan sebuah garis, disimbolkan dengan huruf m dan dihitung dengan rumus Here comes your footer Page 21 Your Logo

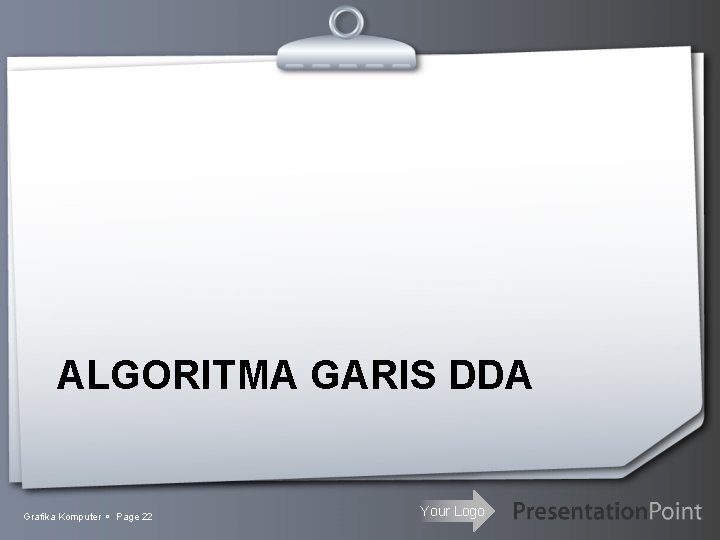

ALGORITMA GARIS DDA Grafika Komputer Page 22 Your Logo

Algoritma Garis DDA (Digital Differential Analyzer) p Merupakan salah satu algoritma menggambar garis yang sederhana p Bentuk garis : p Cenderung mendatar §Gradien bernilai 0 < m < 1 §Pixel bertambah 1 pada sumbu x dan bertambah sebesar m pixel pada sumbu y p Cenderung tegak p Miring 450 §Gradien bernilai m > 1 §Pixel bertambah 1 pada sumbu y dan bertambah sebesar 1/m pixel pada sumbu x §Gradien bernilai m = 1 §Pixel bertambah 1 pada sumbu x dan bertambah sebesar 1 pixel pada sumbu y Here comes your footer Page 23 Your Logo

Algoritma DDA Prinsip algoritma ini adalah mengambil nilai integer terdekat dengan jalur garis berdasarkan atas sebuah titik yang telah ditentukan sebelumnya(titik awal garis) Algoritma pembentukan garis DDA: 1. Tentukan dua titik yang akan dihubungkan dalam pembentukan garis. 2. Tentukan salah satu titik sebagai awal(x 0, y 0) dan titik akhir(x 1, y 1). 3. Hitung dx=x 1 x 0, dan dy= y 1 y 0 4. Tentukan langkah, yaitu dengan cara jarak maksimum jumlah penambahan nilai x maupun nilai y, dengan cara: 1. 2. Bila nilai absolut dari dx lebih besar dari absolut dy, maka langkah= absolut dari dx. Bila tidak maka langkah= absolutdari dy 5. Hitung penambahan koordinat pixel yaitu x_increment=dx/langkah, dan y_increment=dy/langkah 6. Koordinat selanjutnya (x+x_increment, y+y_increment) 7. Posisi pixel pada layar ditentukan dengan pembulatan nilai koordinat tersebut 8. Ulangi nomor 6 dan 7 untuk menentukan posisi pixel selanjutnya, sampai x=x 1 dan y=y 1 Here comes your footer Page 24 Your Logo

Kelemahan algoritma DDA : p Hanya dapat digunakan untuk nilai x 1 < x 2 dan y 1 < y 2 atau garis yang berada di kuadran I Here comes your footer Page 25 Your Logo

ALGORITMA GARIS BRESENHAM Grafika Komputer Page 26 Your Logo

Algoritma Garis Bresenham p Dikembangkan oleh Bresenham p Berdasarkan selisih antara garis yang diinginkan terhadap setengah ukuran dari pixel yang sedang digunakan Here comes your footer Page 27 Your Logo

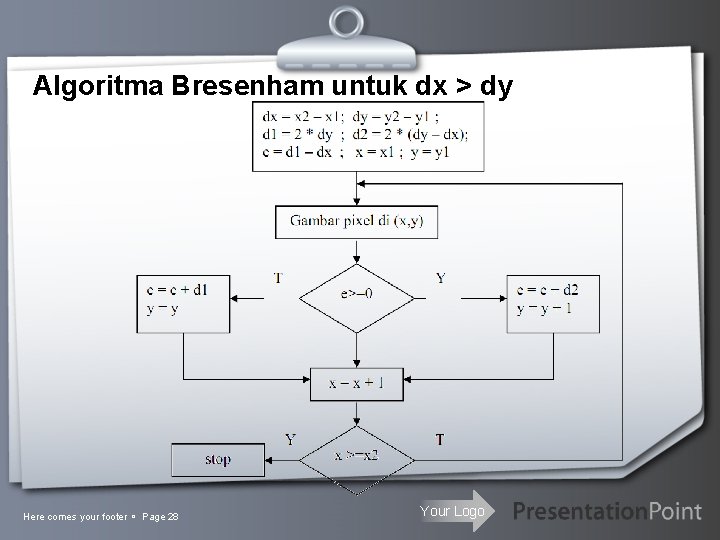

Algoritma Bresenham untuk dx > dy Here comes your footer Page 28 Your Logo

Algoritma Bresenham untuk dx < dy Here comes your footer Page 29 Your Logo

Contoh p Hitung lokasi 5 titik pertama yang dilewati oleh garis (10, 30) – (256, 147) menggunakan algoritma bresenham! p Gambarkan hasil perhitungannya! Here comes your footer Page 30 Your Logo

Contoh p gunakan algoritma untuk dx > dy Garis (10, 30) – (256, 147) dx = (x 2 – x 1) = (256 – 10) = 246 dy = (y 2 – y 1) = (147 – 30) = 117 e = 2 * dy – dx = 2 * 117 – 246 = 12 d 1 = 2 * dy = 2 * 117 = 234 d 2 = 2 * (dy – dx) = 2 * (117 – 246) = 258 x = 10 ; y = 30 e = 12 e < 0 e = e + d 1 = 12 + 234 = 222 x = x + 1 = 11 ; y = 30 e = 222 e >= 0 e = e + d 2 = 222 + 258 = 36 x = x + 1 = 12; y = y + 1 = 31 Here comes your footer Page 31 Your Logo

Contoh e = 36 e < 0 e = e + d 1 = 36 + 234 = 198 x = x + 1 = 13; y =y =31 e = 198 e >= 0 e =e + d 2 = 198 + 258 = 60 x = x + 1 =14; y =y +1 = 32 Here comes your footer Page 32 Your Logo

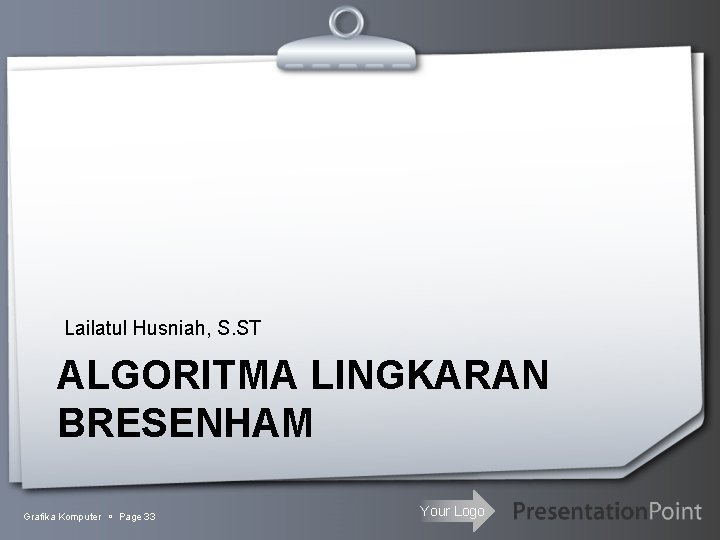

Lailatul Husniah, S. ST ALGORITMA LINGKARAN BRESENHAM Grafika Komputer Page 33 Your Logo

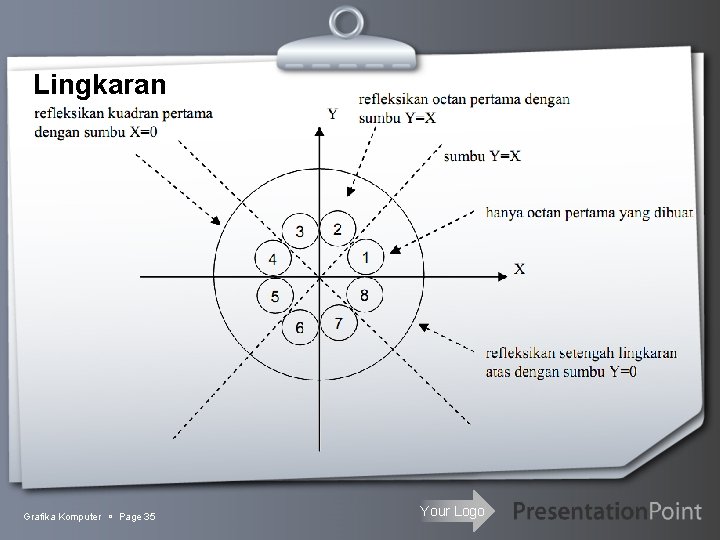

Lingkaran p Untuk menggambar sebuah lingkaran hanya diperlukan menggambar titik pada oktan pertama saja, sedangkan titik pada kuadran lain dapat diperoleh dengan mencerminkan titik pada oktan pertama. p Dari gambar dibawah ini titik pada oktan pertama dapat dicerminkan melalui sumbu Y = X untuk memperoleh titik pada oktan kedua dari kuadran pertama. p Titik titik pada kuadran pertama dicerminkan melalui sumbu X = 0 untuk memperoleh titik pada kuadran kedua. p Gambar berikut menunjukkan menggambar lingkaran dengan merefleksikan oktan pertama Grafika Komputer Page 34 Your Logo

Lingkaran Grafika Komputer Page 35 Your Logo

Lingkaran Grafika Komputer Page 36 Your Logo

Algoritma Lingkaran Bresenham Here comes your footer Page 37 Your Logo

Contoh p Jika diketahui R = 5 dan titik terakhir yang dipilih adalah (0, 5) hitung koordinat titik berikutnya yang harus dipilih p Jawab Here comes your footer Page 38 Your Logo

Latihan Soal p Hitung 3 titik pertama yang dilewati garis A dengan koordinat (100, 150) (10, 30) menggunakan algoritma garis Bresenham dan gambarkan hasilnya. p Jika diketahui R=10 dan titik terakhir yang dipilih adalah (10, 20), hitung koordinat titik berikutnya yang harus dipilih. Here comes your footer Page 39 Your Logo

Geometri Lanjut Ihr Logo

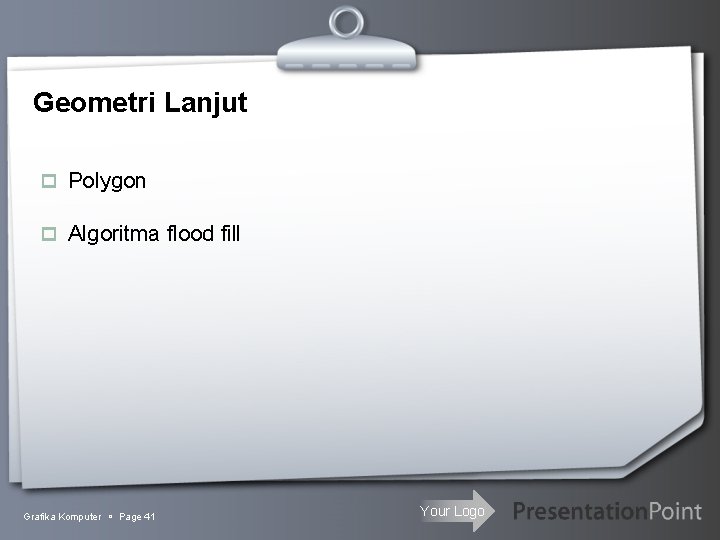

Geometri Lanjut p Polygon p Algoritma flood fill Grafika Komputer Page 41 Your Logo

POLYGON Here comes your footer Page 42 Your Logo

Polygon p Polygon adalah bentuk yang disusun dari serangkaian garis p Titik sudut dari polygon disebut vertex p Garis penyusun polygon disebut edge p Sebuah polygon selalu mempunyai properti dasar : p jumlah vertex p koordinat vertex p data lokasi tiap vertex . p Polygon digambar dengan menggambar masing edge dengan setiap edge merupakan pasangan dari vertexi – vertex i+1, kecuali untuk edge terakhir merupakan pasangan dari vertexn – vertex 1 Here comes your footer Page 43 Your Logo

Operasi-operasi pada polygon p Menginisialisasi polygon inisialisasi terhadap polygon perlu dilakukan untuk mengatur agar field vertnum berisi 0. p Menyisipkan vertex menyimpan informasi tentang vertex dan menyesuaikan informasi tentang jumlah vertex dengan menambahkan satu ke vertnum. p Menggambar polygon mengunjungi vertex satu per satu dan menggambar edge dengan koordinat (vertexi. x, vertexi. y) – (vertex i+1. x – vertex i+1. y) dari vertex nomor satu sampai vertnum – 1. Khusus untuk edge terakhir mempunyai koordinat (vertexvertnum. x , vertexvertnum. y) – (vertex 1. x – vertex 1. y). p Mewarnai polygon Mengisi area yang dibatasi oleh edge polygon dengan warna tertentu. Here comes your footer Page 44 Your Logo

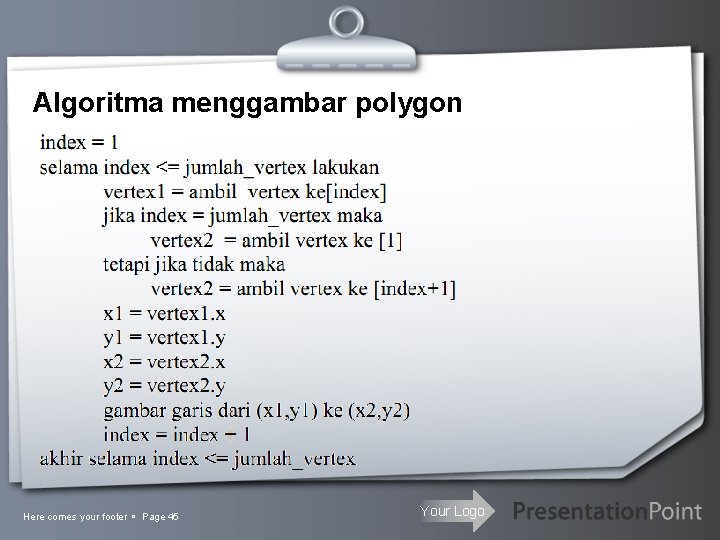

Algoritma menggambar polygon Here comes your footer Page 45 Your Logo

ALGORITMA FLOOD FILL Here comes your footer Page 46 Your Logo

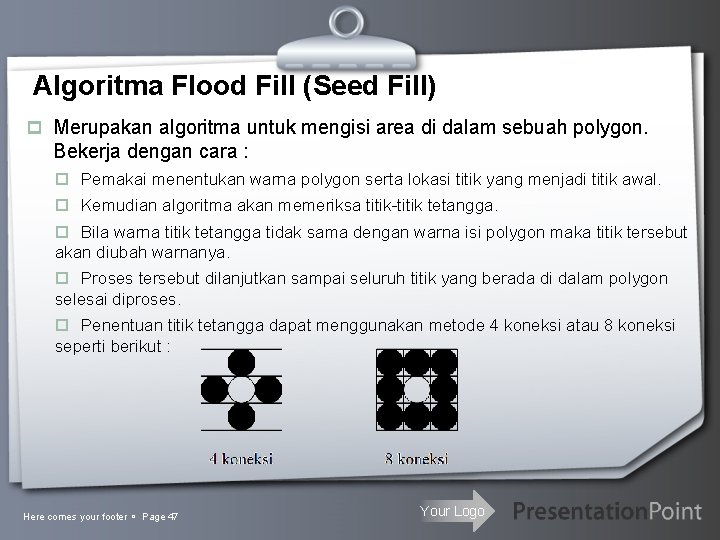

Algoritma Flood Fill (Seed Fill) p Merupakan algoritma untuk mengisi area di dalam sebuah polygon. Bekerja dengan cara : p Pemakai menentukan warna polygon serta lokasi titik yang menjadi titik awal. p Kemudian algoritma akan memeriksa titik tetangga. p Bila warna titik tetangga tidak sama dengan warna isi polygon maka titik tersebut akan diubah warnanya. p Proses tersebut dilanjutkan sampai seluruh titik yang berada di dalam polygon selesai diproses. p Penentuan titik tetangga dapat menggunakan metode 4 koneksi atau 8 koneksi seperti berikut : Here comes your footer Page 47 Your Logo

Algoritma Flood Fill (Seed Fill) p Ketepatan algoritma Flood Fill ditentukan oleh titik awal (seed point) dan apakah polygon yang diwarnai merupakan polygon tertutup. p Apabila polygon tidak tertutup, meskipun hanya 1 titik yang terbuka maka pengisian akan melebar ke area di luar polygon. Here comes your footer Page 48 Your Logo

Algoritma Flood Fill (Seed Fill) Here comes your footer Page 49 Your Logo

Geometri Dua Dimensi Ihr Logo

Geometri Dua Dimensi p p p Transformasi Affine 2 D Translasi Skala Rotasi Transformasi homogeneous Clipping dua dimensi: p Ketampakan garis p Algoritma Cohen Sutherland p Algoritma Sutherlan Hodgeman Grafika Komputer Page 51 Your Logo

Transformasi p Transformasi merupakan metode untuk mengubah lokasi titik. p Bila transformasi dikenakan terhadap sekumpulan titik yang membentuk sebuah benda maka benda tersebut akan mengalami perubahan. p Transformasi dasar : p translation (translasi) p scaling (skala) p rotation (putar) p Reflection (refleksi) Here comes your footer Page 52 Your Logo

Translasi p Translasi adalah transformasi yang menghasilkan lokasi baru dari sebuah objek sejauh jarak pergeseran tr = (trx, try). p Untuk menggeser benda sejauh tr maka setiap titik dari objek akan digeser sejauh trx dalam sumbu x dan try dalam sumbu y. Here comes your footer Page 53 Your Logo

Contoh p Jika diketahui titik L (1, 1) dan vektor translasi (3, 2) maka hitung lokasi titik L yang baru setelah dilakukan translasi. p Jawab : Lx = 1 dan Ly = 1 dan trx=3 try=2 maka (Qx, Qy) = (Lx + trx , Ly + try) = (1+3, 1+2) = (4, 1) Jadi, lokasi titik L yang baru adalah (4, 1). Here comes your footer Page 54 Your Logo

Contoh Here comes your footer Page 55 Your Logo

Skala p Berbeda dengan transformasi geser yang tidak mengubah bentuk objek, transformasi skala akan mengubah bentuk objek sebesar skala Sx dan Sy sehingga : Here comes your footer Page 56 Your Logo

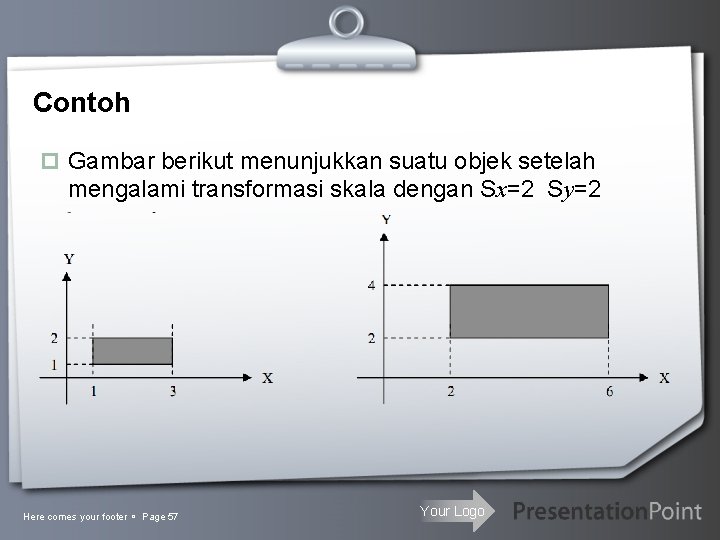

Contoh p Gambar berikut menunjukkan suatu objek setelah mengalami transformasi skala dengan Sx=2 Sy=2 Here comes your footer Page 57 Your Logo

Rotasi p Pemutaran objek dilakukan dengan menggeser semua titik P sejauh sudut q dengan tr = 0 dan titik pusat pemutaran berada di titik (0, 0), sehingga : Here comes your footer Page 58 Your Logo

Contoh p Objek berikut diputar sebesar 60° Here comes your footer Page 59 p Dari gambar diperoleh koordinat titik sudut dari objek tersebut adalah P 1=(1, 1), P 2=(3, 1), P 3=(3, 2), P 4 = (1, 2). Objek diputar 60° dengan titik pusat (0, 0) Your Logo

Contoh Dengan cara yang sama diperoleh: Here comes your footer Page 60 Your Logo

Contoh Here comes your footer Page 61 Your Logo

Contoh Here comes your footer Page 62 Your Logo

Skala Atau Rotasi Menggunakan Sembarang Titik Pusat p Seperti telah dijelaskan sebelumnya, skala dan rotasi menggunakan titik (0, 0) sebagai titik pusat transformasi. p Agar dapat menggunakan sembarang titik pusat (Xt, Yt) sebagai titik pusat maka transformasi dilakukan dengan urutan : p Translasi ( Xt, Yt) p Rotasi atau Skala p Translasi (Xt, Yt) Here comes your footer Page 63 Your Logo

Contoh p Dengan menggunakan objek persegi panjang sebelumnya, putar objek sebesar 60° dengan titik pusat (3, 2) p Jawab: Karena objek diputar pada titik pusat (3, 2) maka sebelum dilakukan pemutaran objek harus ditranslasikan sebesar ( 3, 2), setelah itu objek diputar sebesar 60° dan kemudian hasil pemutaran ditranslasikan sebesar (3, 2). Here comes your footer Page 64 Your Logo

Contoh Here comes your footer Page 65 Your Logo

Contoh Here comes your footer Page 66 Your Logo

Transformasi Homogeneous p Transformasi yang sudah dibahas sebelumnya baik di titik pusat (0, 0) maupun di sembarang titik merupakan transformasi linear p Transformasi juga dapat dilakukan dengan menggunakan matriks transformasi yang menggabungkan transformasi translasi, penskalaan dan rotasi ke dalam satu model matriks atau sering disebut juga sebagai transformasi homogeneous p Isi dari matriks transformasi bergantung pada jenis transformasi yang dilakukan Here comes your footer Page 67 Your Logo

Transformasi Homogeneous Transformasi dilakukan dengan menggunakan rumus: Here comes your footer Page 68 Your Logo

Clipping 2 Dimensi p Tidak semua garis harus digambar di area gambar karena garis yang tidak terlihat di area gambar seharusnya tidak perlu digambar. p Metode untuk menentukan bagian garis yang perlu digambar atau tidak perlu digambar disebut clipping. p Clipping juga dapat diartikan sebagai suatu tindakan untuk memotong suatu objek dengan bentuk tertentu. Here comes your footer Page 69 Your Logo

Ketampakan Garis (Line Visibility) p Posisi ketampakan garis terhadap area gambar (viewport) : p Garis yang terlihat seluruhnya (fully visible): p garis tidak perlu dipotong p Garis yang hanya terlihat sebagian (partially visible): p garis yang perlu dipotong p Garis yang tidak terlihat sama sekali (fully invisible): p garis tidak perlu digambar Here comes your footer Page 70 Your Logo

Algoritma Cohen-sutherland p Merupakan metode untuk menentukan apakah sebuah garis perlu dipotong atau tidak dan menentukan titik potong garis p Area gambar didefinisikan sebagai sebuah area segiempat yang dibatasi oleh xmin dan xmax, ymin dan ymax. Here comes your footer Page 71 Your Logo

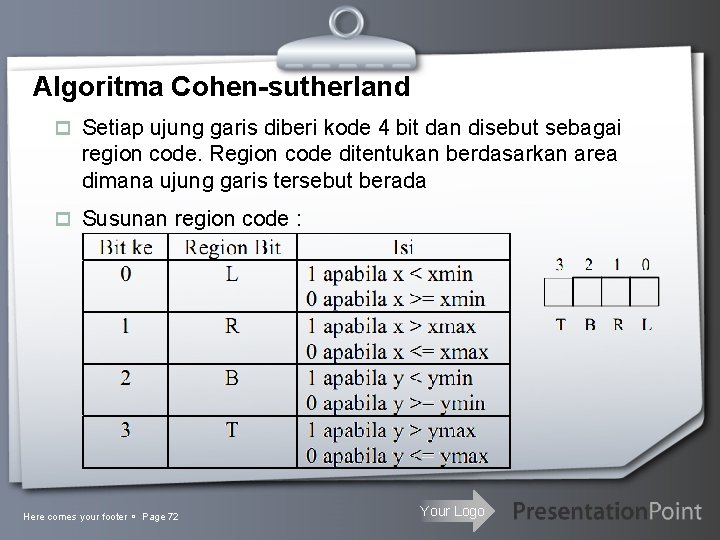

Algoritma Cohen-sutherland p Setiap ujung garis diberi kode 4 bit dan disebut sebagai region code. Region code ditentukan berdasarkan area dimana ujung garis tersebut berada p Susunan region code : Here comes your footer Page 72 Your Logo

Algoritma Cohen-sutherland Here comes your footer Page 73 Your Logo

Contoh p Jika diketahui area gambar ditentukan dengan xmin=1, ymin = 1 dan xmax=4, ymax=5 dan 2 garis : p P (– 1, – 2) – (5, 6) p Q (– 1, 5) – (6, 7) Maka untuk menentukan region code dari masing garis tersebut adalah : Here comes your footer Page 74 Your Logo

Contoh Karena region code kedua ujung garis tidak 0000 maka garis P kemungkinan bersifat partialy invisible dan perlu dipotong. Here comes your footer Page 75 Your Logo

Contoh Ujung Garis Q (-1, 5) Ujung Garis Q (6, 7) Karena region code kedua ujung garis tidak 0000 maka garis Q kemungkinan bersifat partialy invisible dan perlu dipotong Here comes your footer Page 76 Your Logo

Menentukan Titik Potong p Langkah berikutnya menentukan lokasi titik potong antara garis tersebut dengan batas area gambar. p Titik potong dihitung berdasarkan bit=1 dari region code dengan menggunakan panduan tabel berikut : p dengan xp 1, xp 2, yp 1, dan yp 2 dihitung menggunakan persamaan berikut ini : Here comes your footer Page 77 Your Logo

Persamaan Here comes your footer Page 78 Your Logo

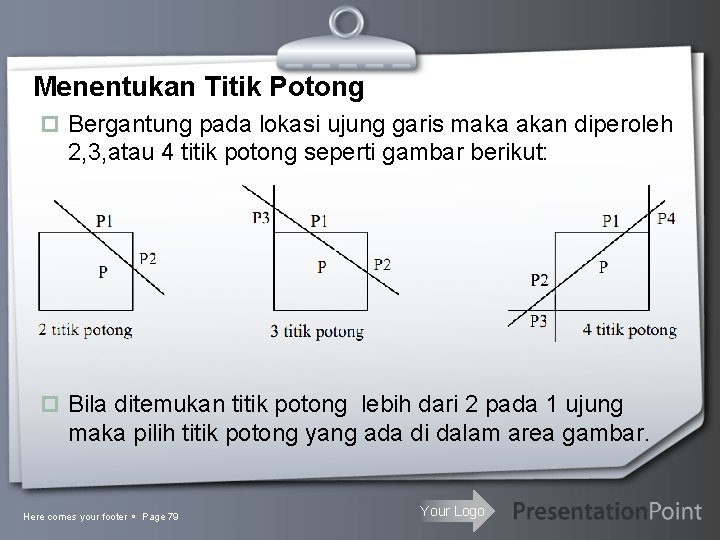

Menentukan Titik Potong p Bergantung pada lokasi ujung garis maka akan diperoleh 2, 3, atau 4 titik potong seperti gambar berikut: p Bila ditemukan titik potong lebih dari 2 pada 1 ujung maka pilih titik potong yang ada di dalam area gambar. Here comes your footer Page 79 Your Logo

Contoh Here comes your footer Page 80 Your Logo

Contoh Here comes your footer Page 81 Your Logo

Contoh Here comes your footer Page 82 Your Logo

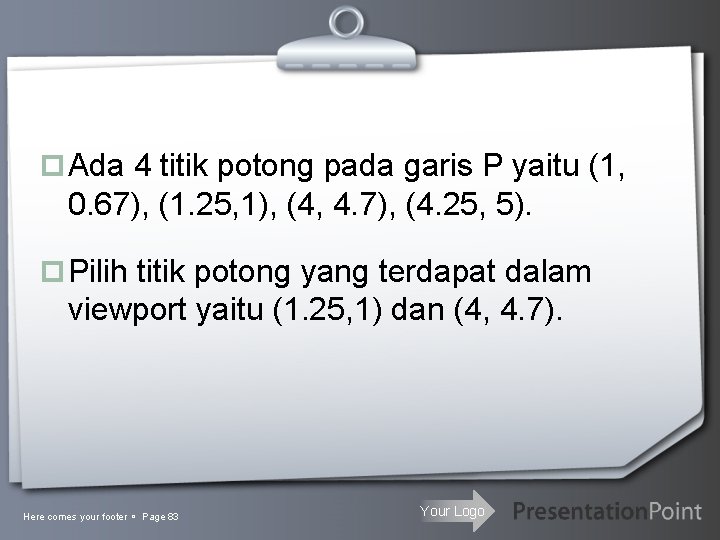

p Ada 4 titik potong pada garis P yaitu (1, 0. 67), (1. 25, 1), (4, 4. 7), (4. 25, 5). p Pilih titik potong yang terdapat dalam viewport yaitu (1. 25, 1) dan (4, 4. 7). Here comes your footer Page 83 Your Logo

Latihan Soal p Jika diketahui area gambar ditentukan dengan xmin=0, ymin = 0 dan xmax=9, ymax=9 dan 3 garis : p A ( 2, 1) – (3, 9) p B ( 1, 3) – (2, 8) p C( 4, 2) – (1, 5) p Tentukan region code dan titik potong dari masing garis. Here comes your footer Page 84 Your Logo

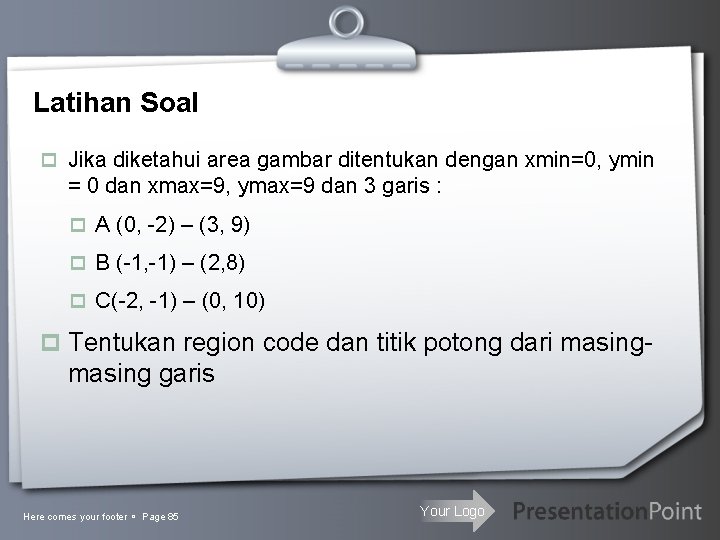

Latihan Soal p Jika diketahui area gambar ditentukan dengan xmin=0, ymin = 0 dan xmax=9, ymax=9 dan 3 garis : p A (0, 2) – (3, 9) p B ( 1, 1) – (2, 8) p C( 2, 1) – (0, 10) p Tentukan region code dan titik potong dari masing garis Here comes your footer Page 85 Your Logo

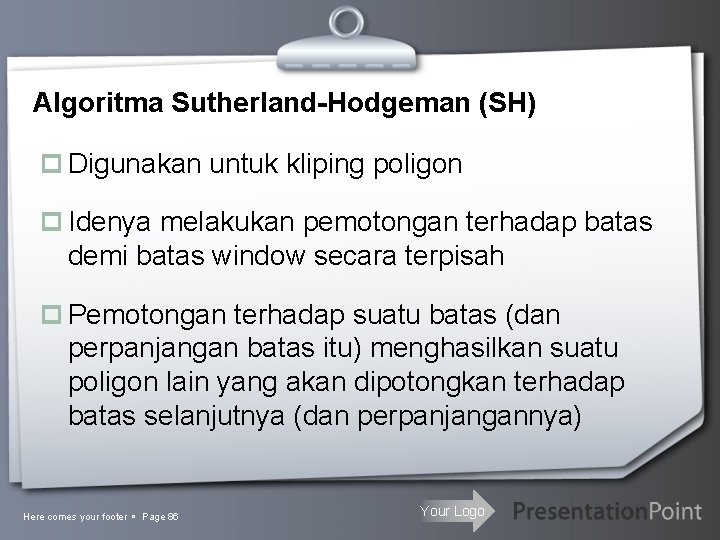

Algoritma Sutherland-Hodgeman (SH) p Digunakan untuk kliping poligon p Idenya melakukan pemotongan terhadap batas demi batas window secara terpisah p Pemotongan terhadap suatu batas (dan perpanjangan batas itu) menghasilkan suatu poligon lain yang akan dipotongkan terhadap batas selanjutnya (dan perpanjangannya) Here comes your footer Page 86 Your Logo

Contoh p Gambar berikut ini dimana suatu poligon dipotong terhadap suatu window berbentuk persegi panjang p Pemotongan pertama dilakukan terhadap sisi kiri, kemudian kanan, bawah, dan terakhir atas. Here comes your footer Page 87 Your Logo

Cara pemotongan terhadap suatu garis batas (1) p Algoritma SH memiliki aturan sbb, jika poligon dinyatakan oleh verteks v 1, v 2, …. . vn : p Sisi demi sisi diperiksa terhadap batas window mulai dari sisi v 1 v 2, v 2 v 3, …. . vn-1 vn dan vnv 1, untuk mendapatkan verteks membentuk poligon baru hasil pemotongan tersebut. Pada tahap inisialisasi poligon hasil berisikan 0 verteks. p Bila suatu sisi vivi+1 berpotongan dengan batas window dengan vi berada di luar mengarah dan berada di dalam batas window maka dilakukan komputasi untuk mendapatkan titik perpotongannya yaitu vi’, dan verteks vi’ dan vi+1 dicatat sebagai verteks berikutnya di poligon hasil pemotongan. p Bila suatu sisi vivi+1 berpotongan dengan batas window dengan vi berada di dalam mengarah dan berada di luar batas window maka dilakukan komputasi untuk mendapatkan titik perpotongannya yaitu vi’, dan verteks dicatat sebagai verteks berikutnya di poligon hasil pemotongan Here comes your footer Page 88 Your Logo

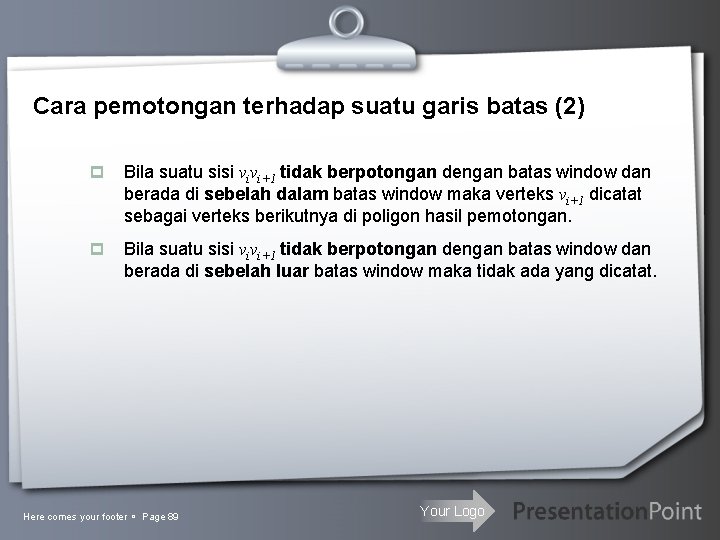

Cara pemotongan terhadap suatu garis batas (2) p Bila suatu sisi vivi+1 tidak berpotongan dengan batas window dan berada di sebelah dalam batas window maka verteks vi+1 dicatat sebagai verteks berikutnya di poligon hasil pemotongan. p Bila suatu sisi vivi+1 tidak berpotongan dengan batas window dan berada di sebelah luar batas window maka tidak ada yang dicatat. Here comes your footer Page 89 Your Logo

Contoh p Beikut ini adalah contoh pemotongan poligon terhadap sisi kiri window persegi empat Pada pemeriksaan v 1 v 2 Pada pemeriksaan v 2 v 3 diperoleh v 1’, dan v 2 diperoleh v 3 Pada pemeriksaan v 3 v 4 diperoleh v 3’ Pada pemeriksaan v 4 v 1 tidak ada verteks baru p Poligon yang dihasilkan adalah dengan verteks v 1’v 2 v 3 v 3’ Here comes your footer Page 90 Your Logo
