Dasar Semikonduktor Dioda http masnasir com http masnasir

Dasar Semikonduktor & Dioda

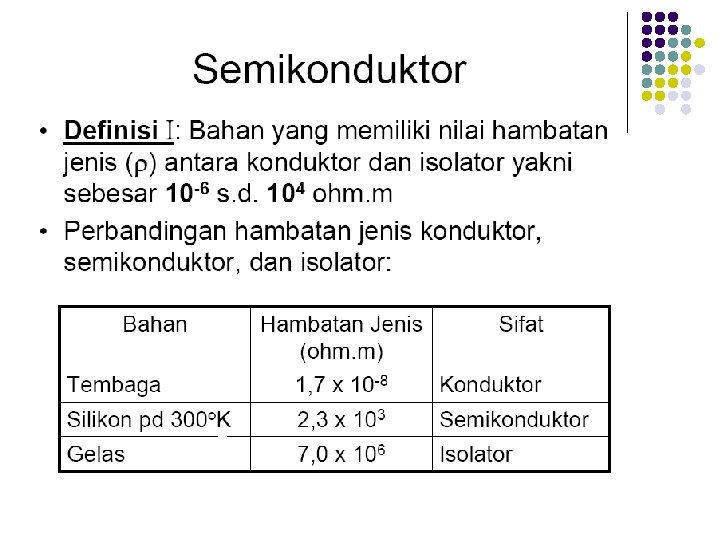

http: //masnasir. com

http: //masnasir. com

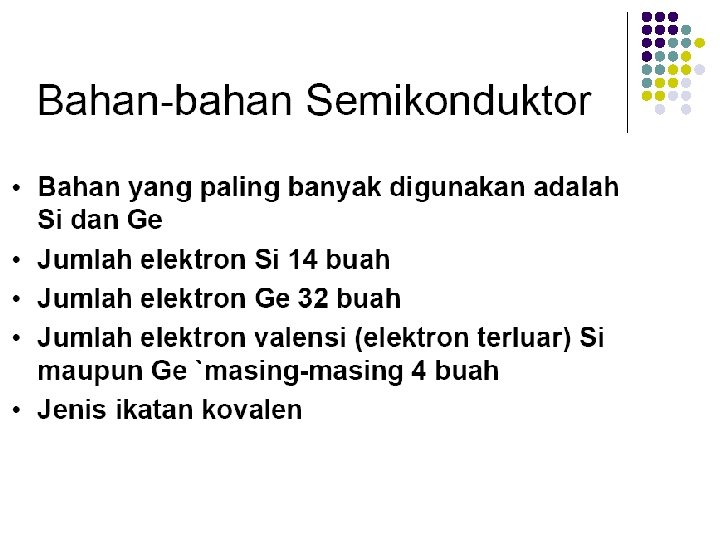

http: //masnasir. com

Tabel periodik semikonduktor 8

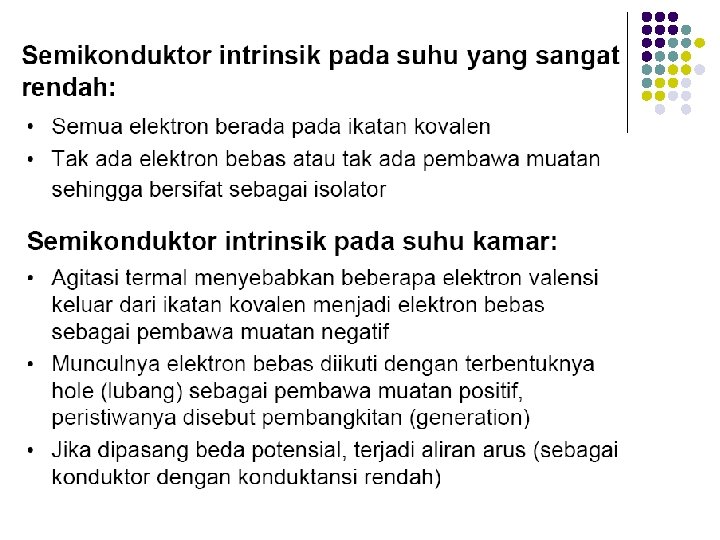

http: //masnasir. com

http: //masnasir. com

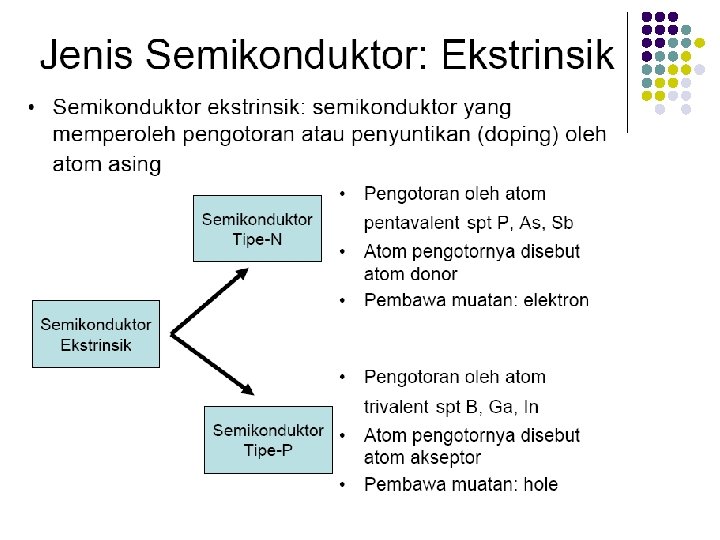

http: //masnasir. com

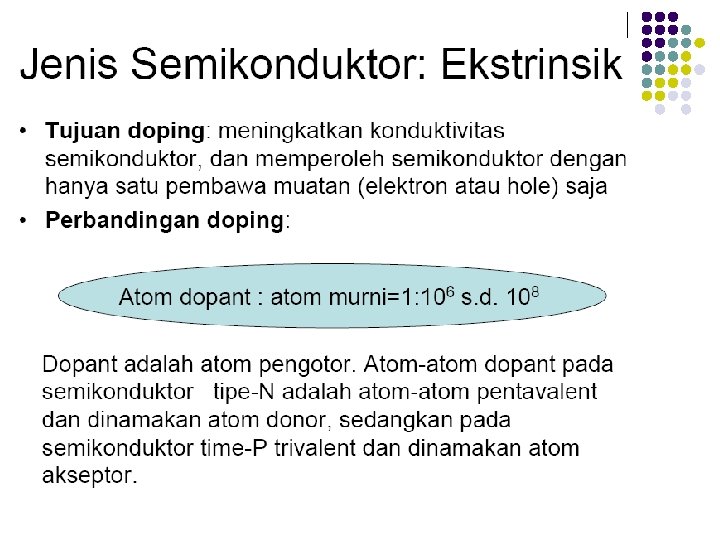

http: //masnasir. com

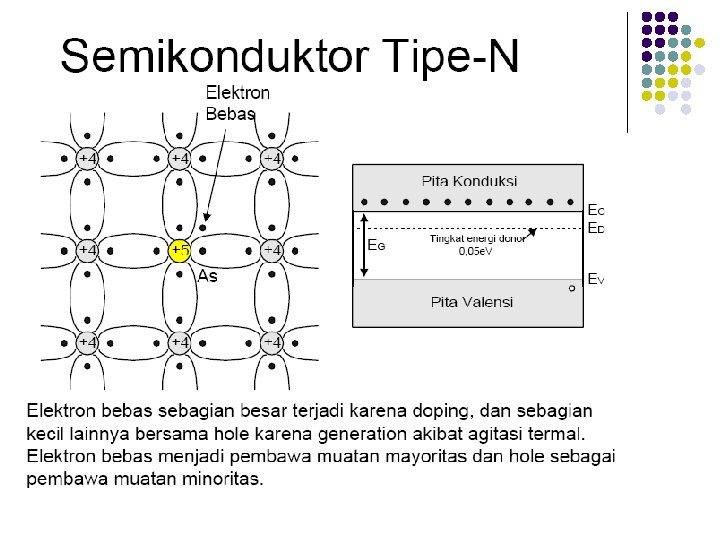

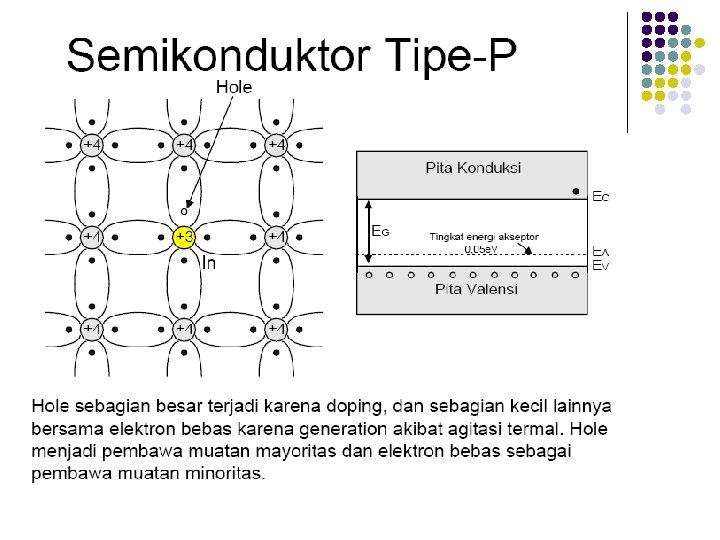

http: //masnasir. com

http: //masnasir. com

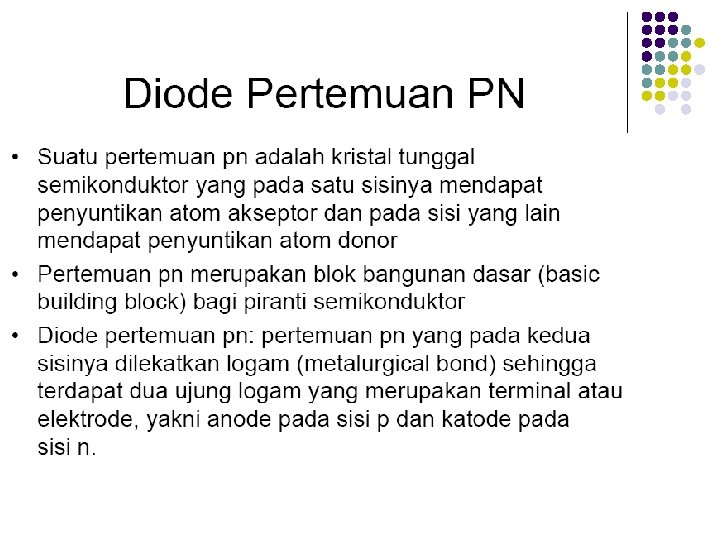

http: //masnasir. com

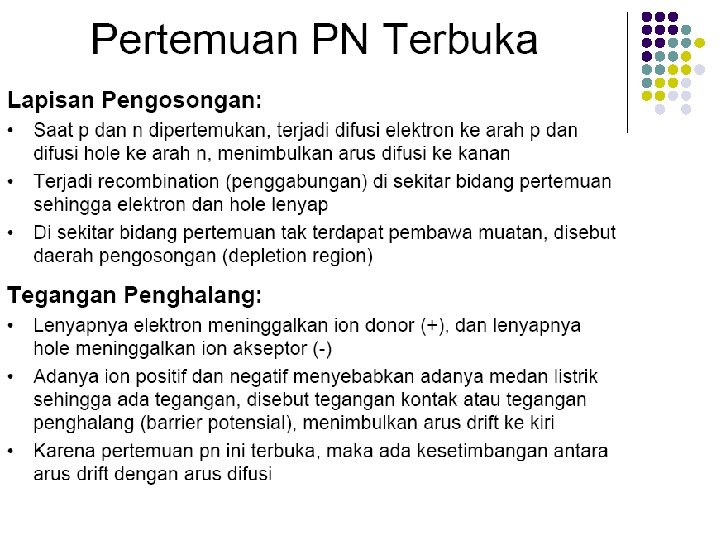

http: //masnasir. com

http: //masnasir. com

Grafik Arus Dioda Simbol Dioda Zener Karakteristik unik zener bekerja pada bias negatif

Dasar Analisa Dioda l Simbol Anoda / Positif Katoda / Negatif http: //masnasir. com

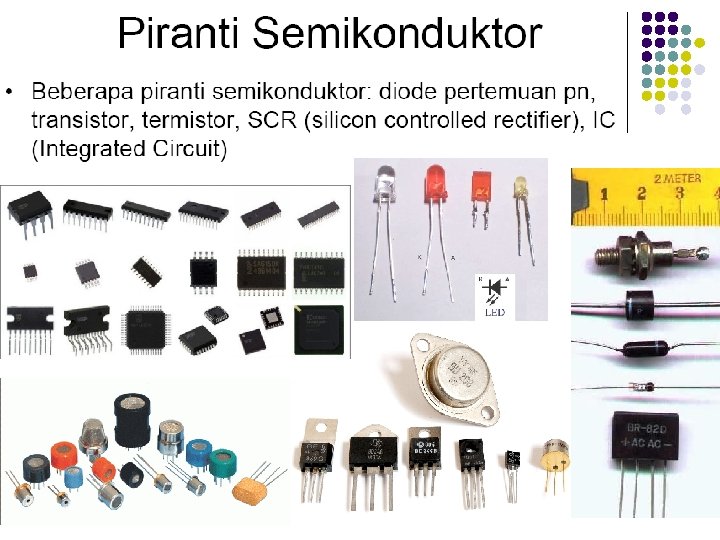

Jenis Dioda

l l Jenis Dioda dan penggunaannya Dioda Silikon untuk penyearah arus, pengaman tegangan kejut. IN 4001, IN 4007, IN 5404 Dioda Zener untuk mengatur tegangan zener 6, 2 volt , zener 3, 2 volt Dioda Bridge untuk penyearah gelombang penuh pada rangkaian catu daya. B 40 C 800, Kiprox pada kendaraan bermotor LED (Light Emitting Dioda) sebagai lampu indikator. *konsumsi arus rendah 5 m. A, long life time (1, 5 – 3 V)

Rangkaian dioda Garis beban. Dari gambar, dengan menggunakan hukum tegangan Kirchoff (Kirchoff's Voltage Law / KVL), diperoleh : v =vi - i. RL dengan RL adalah tahanan beban. Karena ada dua variabel yang belum diketahui nilainya, yaitu v dan i, diperlukan satu petunjuk lagi, yaitu karakteristik dioda.

Garis Beban melewati titik i = 0. Titik potong v adalah v =vi Dan v = 0. Titik potong adalah i =vi /RL

Gambar Kurva Karakteristik Dinamis Hubungan arus terhadap tegangan masukan vi bervariasi disebut karakteristik dinamis. Lereng garis beban adalah tetap karena resistans beban RL tetap

Karakteristik dioda zener - Iz Tegangan maju Vz Vz Variasi arus operasi mundur Iz (a) (b) - Vz 0, 1 Iz Tegangan Dioda zener (b) Karakteristik I – V dioda zener Dalam keadaan operasi, dioda zener dapat dilalui arus mulai dari 0, 1 Iz sampai dengan Iz (batas maksimum arus yang diperkenankan) Daya maksimum yang diperbolehkan : Pz = Vz Iz

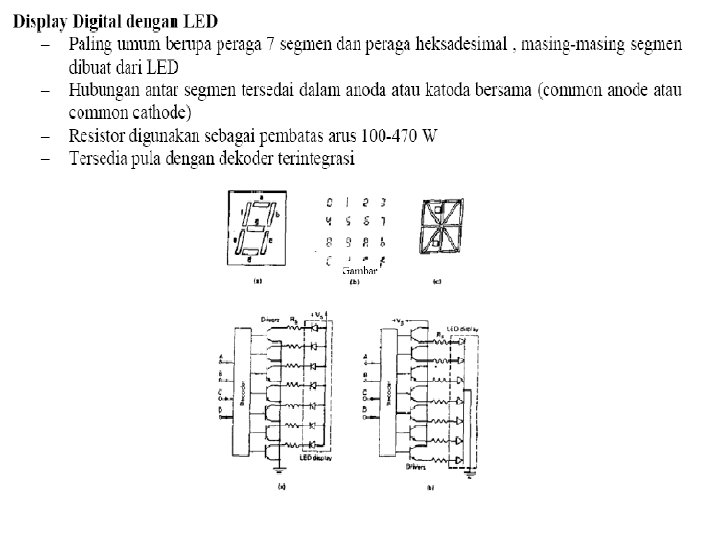

l Dioda Pemancar Cahaya (Light Emitting Diode, disingkat LED) : dioda yang mengubah energi listrik menjadi energi cahaya yang memiliki jangkauan panjang gelombang mulai 550 nm (hijau) sampai 1300 nm (inframerah) Simbol :

l Dioda Foto (photodiode) : dioda yang menyerap cahaya sehingga meningkatkan konduktivitasnya. Dioda foto digunakan sebagai pencacah cepat yang menghasilkan pulsa arus ketika cahaya diberi gangguan. Simbol :

Aplikasi AC to DC Converter: Penyearah setengah gelombang

Aplikasi AC to DC Converter: Penyearah gelombang penuh 1

Aplikasi AC to DC Converter: Penyearah gelombang penuh 2

Aplikasi AC to DC Converter

Aplikasi sensor gas Detektor Kualitas Daging Pada umumnya daging diawetkan dengan cara dibekukan. Sebenarnya ada suhu optimum yang dibutuhkan agar daging bisa bertahan lama. Sensor dari semikonduktor mendeteksi gas ethil-asetat yang muncul ketika daging mulai membusuk. Sensor dibuat dari bahan semikonduktor padatan Sn. O 2 -La 2 O 3 dengan metoda lapisan tebal pada substrat alumina. Gas Ethil Asetat akan bereaksi dengan La 203 yang membentuk lapisan deplesi l 43
