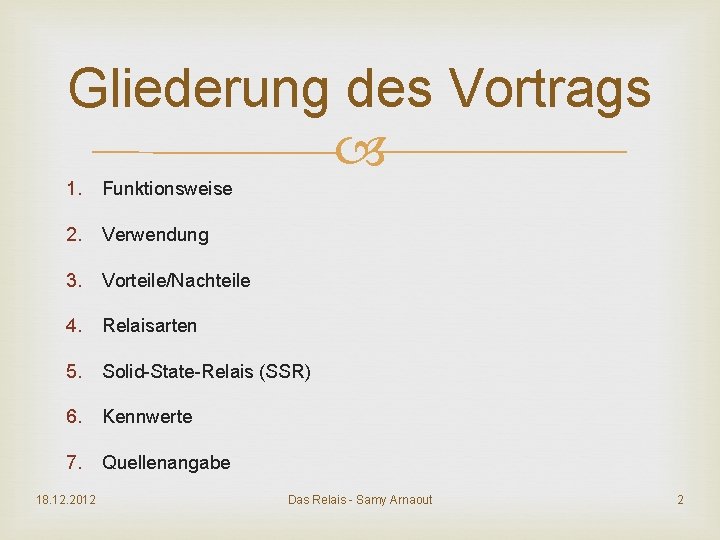

Gliederung des Vortrags 1. Funktionsweise 2. Verwendung 3. Vorteile/Nachteile 4. Relaisarten 5. Solid-State-Relais (SSR) 6. Kennwerte 7. Quellenangabe 18. 12. 2012 Das Relais - Samy Arnaout 2

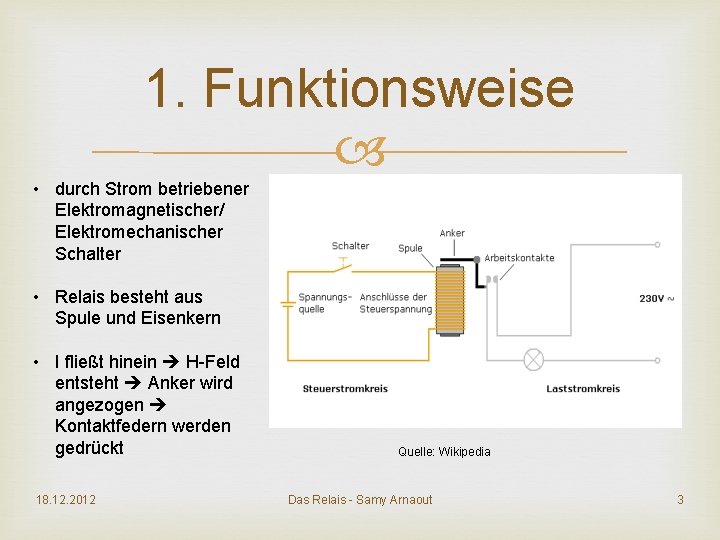

1. Funktionsweise • durch Strom betriebener Elektromagnetischer/ Elektromechanischer Schalter • Relais besteht aus Spule und Eisenkern • I fließt hinein H-Feld entsteht Anker wird angezogen Kontaktfedern werden gedrückt 18. 12. 2012 Quelle: Wikipedia Das Relais - Samy Arnaout 3

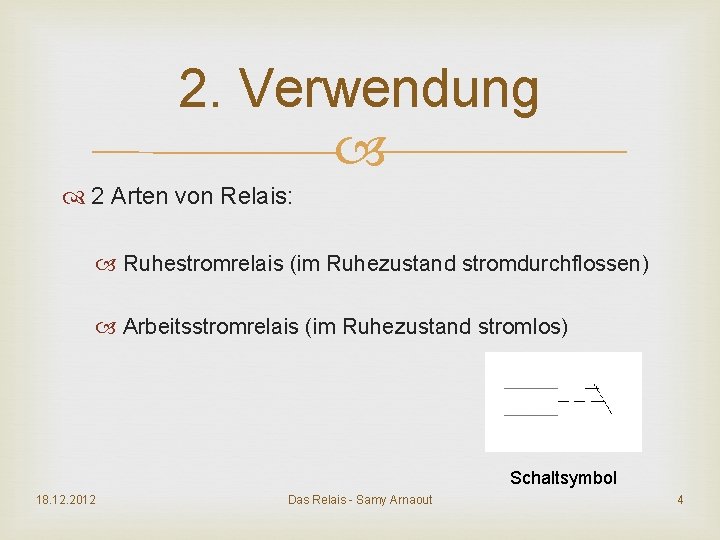

2. Verwendung 2 Arten von Relais: Ruhestromrelais (im Ruhezustand stromdurchflossen) Arbeitsstromrelais (im Ruhezustand stromlos) Schaltsymbol 18. 12. 2012 Das Relais - Samy Arnaout 4

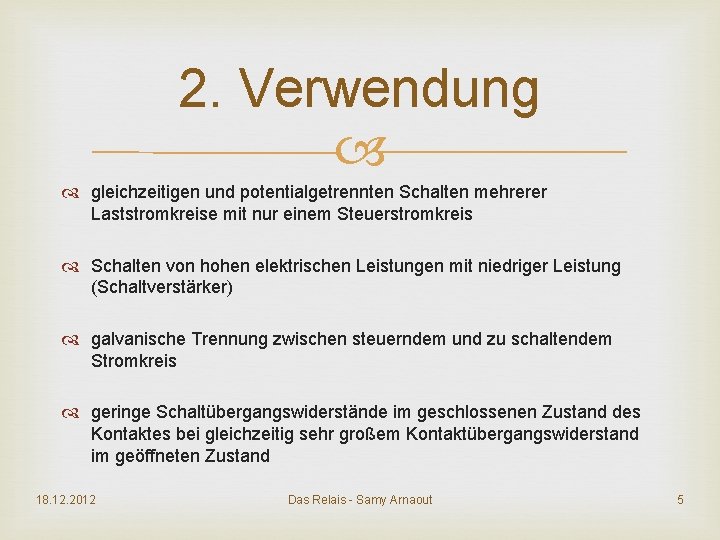

2. Verwendung gleichzeitigen und potentialgetrennten Schalten mehrerer Laststromkreise mit nur einem Steuerstromkreis Schalten von hohen elektrischen Leistungen mit niedriger Leistung (Schaltverstärker) galvanische Trennung zwischen steuerndem und zu schaltendem Stromkreis geringe Schaltübergangswiderstände im geschlossenen Zustand des Kontaktes bei gleichzeitig sehr großem Kontaktübergangswiderstand im geöffneten Zustand 18. 12. 2012 Das Relais - Samy Arnaout 5

3. Vorteile/Nachteile 18. 12. 2012 Das Relais - Samy Arnaout 6

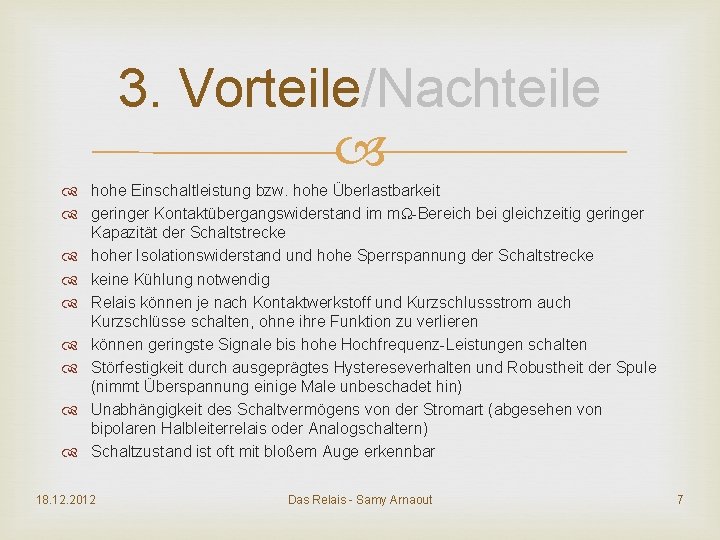

3. Vorteile/Nachteile hohe Einschaltleistung bzw. hohe Überlastbarkeit geringer Kontaktübergangswiderstand im mΩ-Bereich bei gleichzeitig geringer Kapazität der Schaltstrecke hoher Isolationswiderstand und hohe Sperrspannung der Schaltstrecke keine Kühlung notwendig Relais können je nach Kontaktwerkstoff und Kurzschlussstrom auch Kurzschlüsse schalten, ohne ihre Funktion zu verlieren können geringste Signale bis hohe Hochfrequenz-Leistungen schalten Störfestigkeit durch ausgeprägtes Hystereseverhalten und Robustheit der Spule (nimmt Überspannung einige Male unbeschadet hin) Unabhängigkeit des Schaltvermögens von der Stromart (abgesehen von bipolaren Halbleiterrelais oder Analogschaltern) Schaltzustand ist oft mit bloßem Auge erkennbar 18. 12. 2012 Das Relais - Samy Arnaout 7

3. Vorteile/Nachteile 18. 12. 2012 Das Relais - Samy Arnaout 8

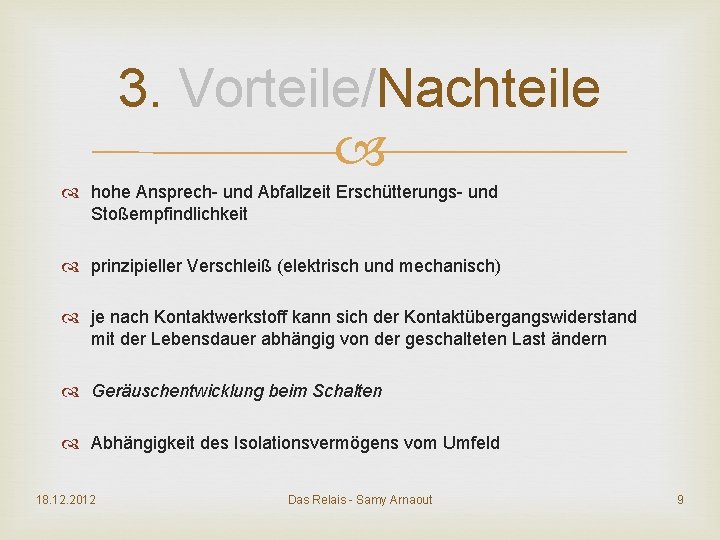

3. Vorteile/Nachteile hohe Ansprech- und Abfallzeit Erschütterungs- und Stoßempfindlichkeit prinzipieller Verschleiß (elektrisch und mechanisch) je nach Kontaktwerkstoff kann sich der Kontaktübergangswiderstand mit der Lebensdauer abhängig von der geschalteten Last ändern Geräuschentwicklung beim Schalten Abhängigkeit des Isolationsvermögens vom Umfeld 18. 12. 2012 Das Relais - Samy Arnaout 9

4. Relaisarten Kleinrelais (SMD-Relais, Printrelais) Schütz (Hochspannungstechnik) Bistabile Relais (2 Stabile Schaltzustände) Relais in Kraftfahrzeugen (Blinkrelais, Benzinpumpenrelais 18. 12. 2012 Das Relais - Samy Arnaout 10

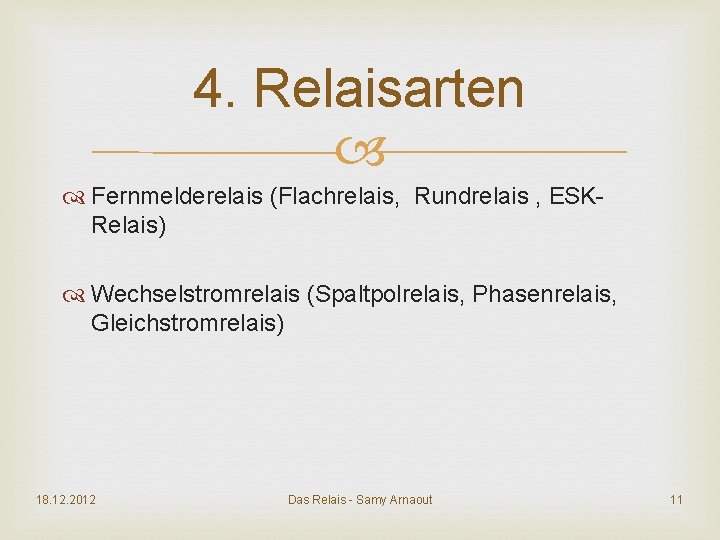

4. Relaisarten Fernmelderelais (Flachrelais, Rundrelais , ESKRelais) Wechselstromrelais (Spaltpolrelais, Phasenrelais, Gleichstromrelais) 18. 12. 2012 Das Relais - Samy Arnaout 11

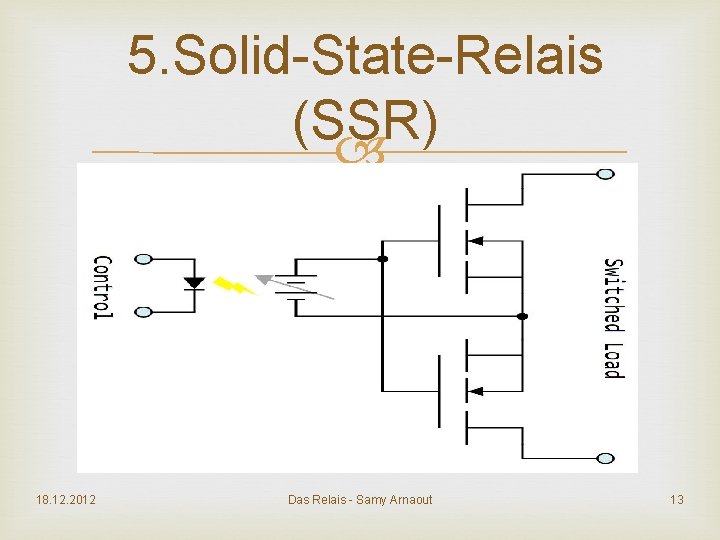

5. Solid-State-Relais (SSR) keine eigentlichen Relais (Halbleiterrelais) elektronisches Bauelement welches ein echtes Relais simuliert arbeiten ohne bewegte Teile sehr langlebig, hohe Schalthäufigkeit, umweltunabhängig 18. 12. 2012 Das Relais - Samy Arnaout 12

5. Solid-State-Relais (SSR) 18. 12. 2012 Das Relais - Samy Arnaout 13

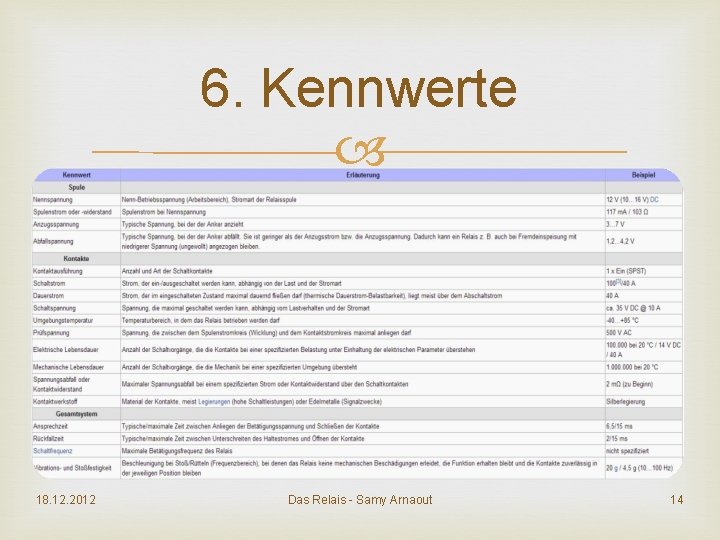

6. Kennwerte 18. 12. 2012 Das Relais - Samy Arnaout 14
