Vortrag am 1. 5. 2004 in München Vintage Computer Festival Europe 5. 0 Die Z 280 – Herz und Hirn To bridge or not to bridge … Der vielseitige Floppycontroller kurzlebige Zyklen landen hier

Die Basisplatine • • Das Herz bildet eine ZILOG Z 280 CPU Hardware-Setup-Daten konfigurierbar FDC 37 C 65 Multimode Floppy Controller 2 serielle Schnittstellen RS 232 General Purpose I/O Baustein (GPIO) ZIP-RAMs bis zu 4 MB 2 EPROMs und GALs fürs BIOS

CPU 280 Schaltplan

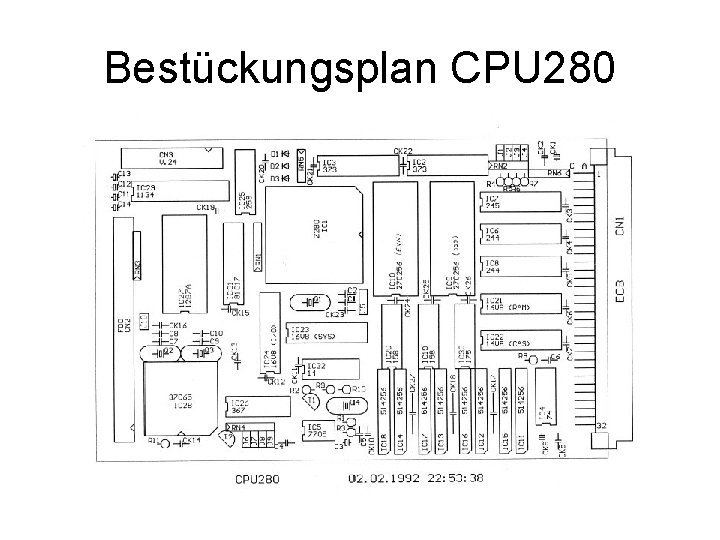

Bestückungsplan CPU 280

Basisplatine

Rückansicht Platinenlayout

Die IDE Platine • • Standard IDE Festplatten verwendbar Standard Master / Slave Zuordnung auch CDROM-Laufwerke anschließbar Standard CENTRONICS Printerport Komplexe Hardware - Simple Software Aktive Terminierung Auch für andere ECB-Bus Geräte geeignet

IDE Schaltplan

Bestückungsplan IDE Interface

IDE Einschub

Herkules Terminalkarte • • Standard Herkules Grafikausgabe Standard Herkules-Monitore möglich Kompletter Zeichensatz verfügbar Auch Grafiksymbole und IBM-Zeichensatz Einfacher Aufbau und universell Umfangreiche Software dazu Eigene ROM-Programmierung möglich

HGT Schaltplan

Bestückungsplan HGT

Herkules Grafik Terminalkarte

Betriebssystem-Umgebung • • Bootet von EPROM, Floppy oder Harddisk Standard CP/M Plus mit 256 K Adressraum Eigener, intelligenter Formatmanager Viele Diskettenformate bearbeitbar Echtzeituhr mit NV-RAM für Parameter Der Rest als resetfeste RAM-Disk das bedeutet maximal 3. 8 MB RAM-Disk!

Betriebssystem-Umgebung • • Festplattenbetrieb unter CP/M Plus „Große“ Partitionen verwaltbar Datumsstempel und Suchpfade Gute Verwaltung der Diskparameter MSDOS-Formate voll bearbeitbar Umfangreiche Software verfügbar Einfache Erweiterung des OS durch RSX

Resumée • Die REH CPU 280 ist die wohl modernste CP/M-Anlage des letzten Jahrhunderts • Ihre Konstruktionsweise und die Ideen des Entwicklers TILMANN REH haben viele zu neuen Hardware-Projekten ermutigt • Ein Konzept, das aufgegangen ist und wenig Inputs zu Verbesserungen hatte… • Mit einem Wort: eine tolle Leistung!
