Dariusz Nowak kl. 4 a. E 2009/2010 FALOWNIKI
Falownik Jest to urządzenie elektryczne zamieniające prąd stały, którym jest zasilane, na prąd przemienny o regulowanej częstotliwości wyjściowej. Falowniki służą głównie do regulacji prędkości obrotowej silników elektrycznych prądu przemiennego. Mają obecnie bardzo szerokie zastosowanie w budowie maszyn, pozwalając m. in. na łagodny rozruch ciężkich maszyn lub na dostosowywanie wydajności maszyn do pozostałych urządzeń w linii produkcyjnej. Są również często stosowane w urządzeniach AGD, np. do zmiany prędkości obrotowej bębna pralki podczas prania i wirowania. Oprócz tego falowniki stanowią element składowy niektórych zasilaczy impulsowych. Sprawność energetyczna falowników waha się w granicach 85 -98% (mniejsza wartość dla falowników mniejszych mocy).
Falowniki W zależności od rodzaju źródła zasilania falownika wyróżnia się: • falowniki napięcia – zasilane ze źródła napięciowego – na wejściu falownika jest kondensator, ew. bateria kondensatorów o dużej pojemności, • falowniki prądu – zasilane ze źródła prądowego – na wejściu falownika prądu jest dławik.
Układ podstawowy falownika rezonansowego szeregowego
Zasada działania falownika Zasada pracy układu jest następująca: po włączeniu tyrystora T 1 następuje przeładowanie rezonansowe kondensatora C praktycznie sinusoidalnym impulsem prądu Io. Po chwilowej zmianie kierunku prądu tyrystor T 1 wyłącza się. Na kondensatorze napięcie zostaje podtrzymane przez czas To, a po włączeniu tyrystora T 2 kondensator zostaje przeładowany do napięcia −Ux. W obciążeniu pojawia się drugi impuls stanowiący ujemny półokres prądu przemiennego. Tyrystor T 2 wyłącza się z chwilą zmiany kierunku prądu. Warunkiem poprawnej pracy falownika jest, aby obwód RLC był obwodem drgającym, co sprowadza się do warunku
Zastosowanie falowników Podstawowym zastosowaniem falowników jest regulacja prędkości obrotów w elektrycznych silnikach prądu zmiennego. Dlatego też falowniki są elementem konstrukcyjnym wielu maszyn, a także całych linii produkcyjnych, którym bez falowników ciężko byłoby wydajnie pracować. Falownik umożliwia między innymi miarowy rozruch maszyny. Falowniki bardzo dobrze sprawdzają się w napędach pomp i wentylatorów oraz do napędów o zredukowanej przeciążalności. W zależności od stopnia ochrony IP falownika mogą one pracować nawet w bardzo ciężkich warunkach roboczych. Jednak falowniki mają także znacznie bardziej powszechne zastosowania – falowniki spotkamy także w sprzęcie gospodarstwa domowego, na przykład w pralkach automatycznych.
Falowniki Do grona producentów falowników należą między innymi takie firmy jak SEW-EURODRIVE, SELS, IFM ELECTRONIC, LENZE ROTIW, czy MPL TECHNOLOGY. Cechą charakterystyczną takich nowoczesnych falowników jest ich kompaktowa budowa. Ponadto falowniki mają także pamięć i system programowania, dzięki czemu łatwo można nimi sterować. Dodatkowym ułatwieniem jest fakt, że falowniki najnowszej generacji często wyposażone są także w wyświetlacz. Inne przydatne funkcje to na przykład zabezpieczenie przed nieodpowiednim napięciem lub monitoring przegrzania falownika.
Falownik tyrystorowy mostkowy dla dużych mocy.
Zdjęcia falowników

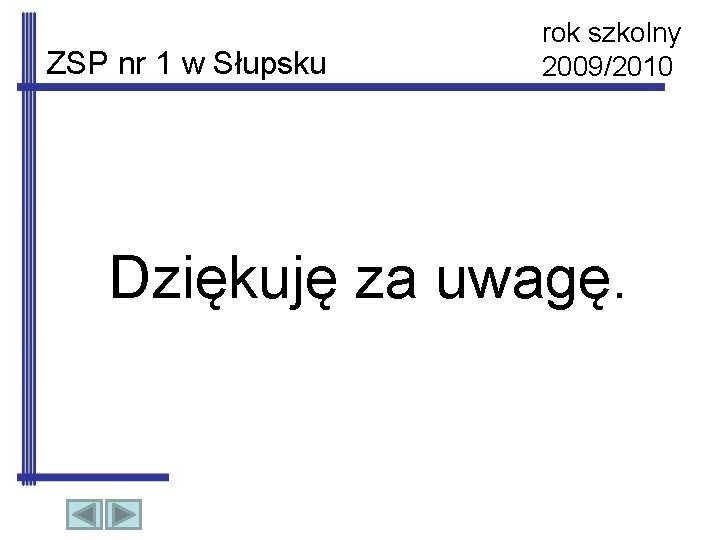

ZSP nr 1 w Słupsku rok szkolny 2009/2010 Dziękuję za uwagę.
Bibliografia • http: //allegro. pl/item 950796951_przetwornica_e_ast_power_in verter_12 v_dc_230 v_300 w. html#gallery • http: //epuls. pl/mi, falowniki • http: //pl. wikipedia. org/wiki/Falownik • http: //www. pneumatykanet. pl/faq. php? answer=9&cat_name= Elektryka-Automatyka&category_id=2#9 • http: //www. falowniki. info/topics 14/falownik-co-to-jest-do-czego -sluzy-vt 65. htm • http: //neo. dmcs. p. lodz. pl/pee/instrukcje/pee-2. pdf
