DARBAS. GLAUDŽIAMOJO LĘŠIO ŽIDINIO NUOTOLIO IR LAUŽIAMOSIOS GEBOS NUSTATYMAS Darbą atliko: Vidmantas Sadauskas 10 kl. Mokytoja: Snieguolė Klimovičienė Elektrėnų sav. , Semeliškių gimnazija, 2015 metai
TURINYS • • • Laboratorinio darbo tikslas. . . . . 3 Teorinis darbo pagrindimas. . . . . 4 Formulės. . . . . 6 Priemonės. . . . 7 Bandymo eiga. . . . 8 Matavimo duomenys. . . 10 Skaičiavimas. . . . 11 Išvada. . . . . 14 Užduotys. . . . . 15 Informacijos šaltiniai. . . . 25
LABORATORINIO DARBO TIKSLAS: • Nustatyti trijų gaudžiamųjų lęšių židinio nuotolius ir laužiamąsias gebas.
TEORINIS DARBO PAGRINDIMAS • Lęšiu - vadiname skaidrų kūną, kuris turi du sferinius paviršius. • Lęšiai, pagal formą ir spindulių eigą pro juos, skirstomi į: ▪ glaudžiamuosius (iškiliuosius). Glaudžiamieji lęšiai per vidurį yra storesni negu kraštuose. ▪ sklaidomuosius (įgaubtuosius). Sklaidomieji lęšiai per vidurį yra plonesni negu kraštuose. Glaudžiamieji lęšiai Sklaidomieji lęšiai
LĘŠIO TIESINIS DIDINIMAS • Lęšio tiesinis didinimas Γ yra daikto atvaizdo ir paties daikto matmenų santykis.
FORMULĖS • Plonojo lęšio formulė • Lęšio laužiamoji geba D - lęšio laužiamoji geba, D d - atstumas tarp daikto ir lęšio, m f - atstumas tarp atvaizdo ir lęšio, m F - židinio nuotolis, m
PRIEMONĖS Degtukai Žvakė Glaudžiamieji lęšiai Liniuotė Ekranas
BANDYMO EIGA • 1. Uždegiau žvakę. • 2. Ant stalo vienoje tiesėje išdėsčiau žvakę, lęšį ir ekraną (popieriaus lapą).

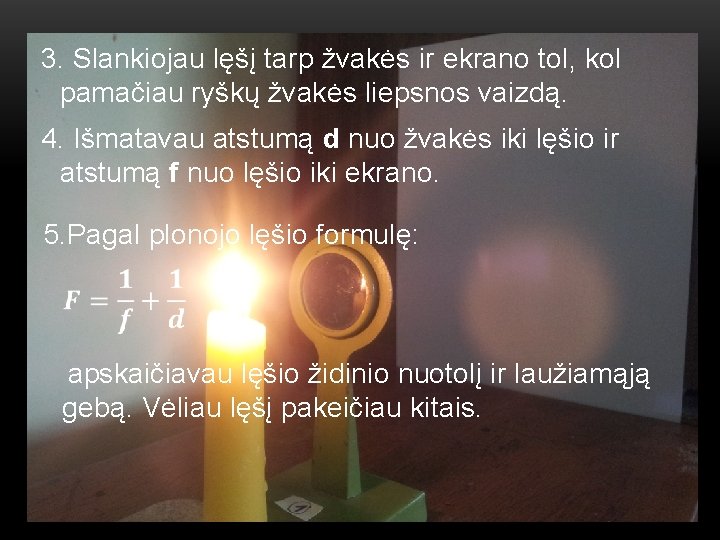

3. Slankiojau lęšį tarp žvakės ir ekrano tol, kol pamačiau ryškų žvakės liepsnos vaizdą. 4. Išmatavau atstumą d nuo žvakės iki lęšio ir atstumą f nuo lęšio iki ekrano. 5. Pagal plonojo lęšio formulę: apskaičiavau lęšio židinio nuotolį ir laužiamąją gebą. Vėliau lęšį pakeičiau kitais.
MATAVIMO DUOMENYS • 1. Lęšis – d 1=0, 25 m; f 1=0, 27 m • 2. Lęšis – d 2=0, 1 m; f 2=0, 42 m • 3. Lęšis – d 3=0, 26 m; f 3=0, 26 m 1. Lęšis 2. Lęšis 3. Lęšis
SKAIČIAVIMAS (1 LĘŠIO) • Duota: d 1=0, 25 m; f 1=0, 27 m • Sprendimas
SKAIČIAVIMAS (2 LĘŠIO) • Sprendimas • Duota: d 2=0, 1 m; f 2=0, 41 m
SKAIČIAVIMAS (3 LĘŠIO) • Duota: d 3=0, 26 m; f 3=0, 26 m
IŠVADA • Glaudžiamojo lęšio židinio nuotolis ir laužiamoji geba priklauso nuo lęšio storio. Kuo lęšis yra plonesnis, tuo židinio nuotolis mažesnis, o laužiamoji geba – didesnė.
UŽDUOTYS NR. 1 • Užduotis: 5 D laužiamosios gebos lęšiu gautas daikto atvaizdas ekrane, nutolusiame per 1 m nuo lęšio. Kokiu atstumu nuo lęšio yra daiktas ? Kiek padidintas jo atvaizdas ? Koks lęšio židinio nuotolis ?
SPRENDIMAS • Duota: D=5 D, f=1 m Rasti: d, Γ, F. • Atsakymas: daiktas yra per 0, 25 m nuo lęšio, atvaizdas padidintas 4 kartus, židinio nuotolis 20 cm.
NR. 2 • Kokiu atstumu nuo glaudžiamojo lęšio, kurio židinio nuotolis 10 cm, reikia padėti daiktą, norint gauti tikrąjį 10 kartų padidintą jo atvaizdą ?

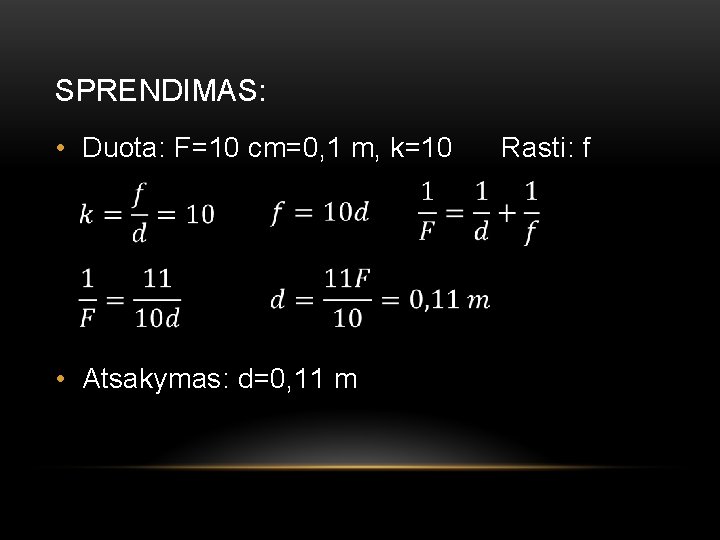

SPRENDIMAS: • Duota: F=10 cm=0, 1 m, k=10 Rasti: f • Atsakymas: d=0, 11 m
NR. 3 • Kaip keičiasi atvaizdo padėtis daiktą artinant prie lęšio, kai 2 F > d > F ? • Sprendimas: • Duota: F, 2 F, d. Rasti: f. Eksperimentuojant su lęšiais, galima nustatyti, kad mažėjant daikto atstumui d (d > F), atvaizdo atstumas didėja. Kai d ≤ F, tikras atvaizdas išnyksta. Atsakymas: Vaizdo atstumas didėja.

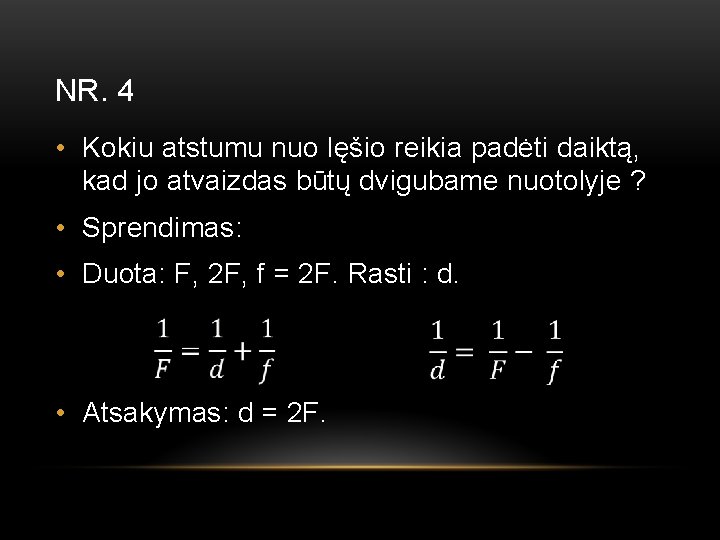

NR. 4 • Kokiu atstumu nuo lęšio reikia padėti daiktą, kad jo atvaizdas būtų dvigubame nuotolyje ? • Sprendimas: • Duota: F, 2 F, f = 2 F. Rasti : d. • Atsakymas: d = 2 F.
NR. 5 • Kaip reikia išdėstyti du glaudžiandčius lęšius, kad lygiagrečių spindulių pluoštas, lūžęs abiejuose lęšiuose, liktų lygiagretus ? • Atsakymas: Lęšius reikia išdėstyti taip, kad jų židiniai sutaptų.
NR. 6 • Dviejų abipus iškilių vienos rūšies stiklo lęšių optinės gebos labai skiriasi. Kaip palietus juos pirštais atskirti, kuris lęšis turi didesnę optinę gebą ? • Atsakymas: lęšio, kurio vidurys yra storesnis, optinė geba bus didesnė.
NR. 7 • Kaip skiriasi daikto menamųjų vaizdų dydis ir vieta, kai daiktas yra už glaudžiamojo ir sklaidomojo lęšio ? • Atsakymas: kai daiktas yra už sklaidomojo lęšio, jo menamasis vaizdas visuomet yra sumažintas, ne apverstas ir arčiau lęšio nepriklausomai nuo to, kaip tolo nuo lęšio yra daiktas. Kai daiktas yra už glaudžiamojo lęšio ir nuo jo nutolęs mažiau kaip per židinio nuotolį, menamasis vaizdas visuomet yra padidintas neapverstas ir toliau už daiktą.
NR. 8 • Kaip pasikeis tikrasis atvaizdas, jeigu nekeisdami lęšio vietos sukeisime daiktą ir ekraną ? • Atsakymas: atvaizdas liks tikrasis, apverstasis, didinimas pasikeis.
INFORMACIJOS ŠALTINIAI • V. Valentinavičiaus, Fizika 10 kl. , Šviesa, 2006. • http: //www. google. lt • lt. wikipedia. org/ • http: //ik. su. lt
