DAQ COPPER Serial link interface NetworkUSBFirewireSpacewire PC Network

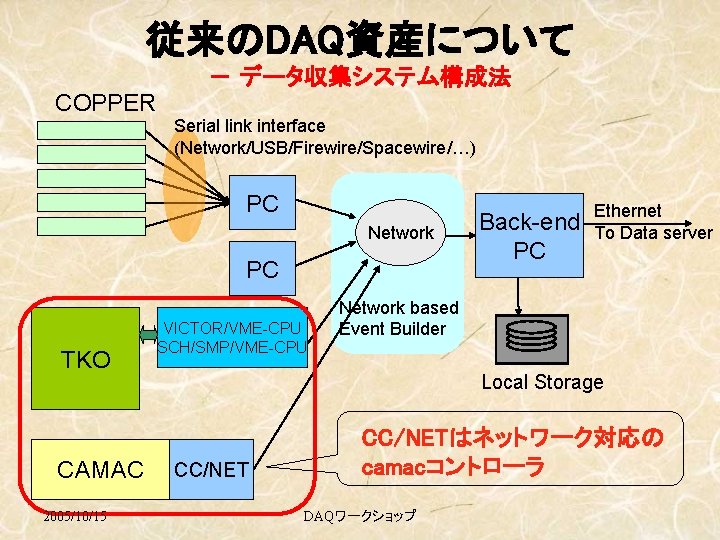

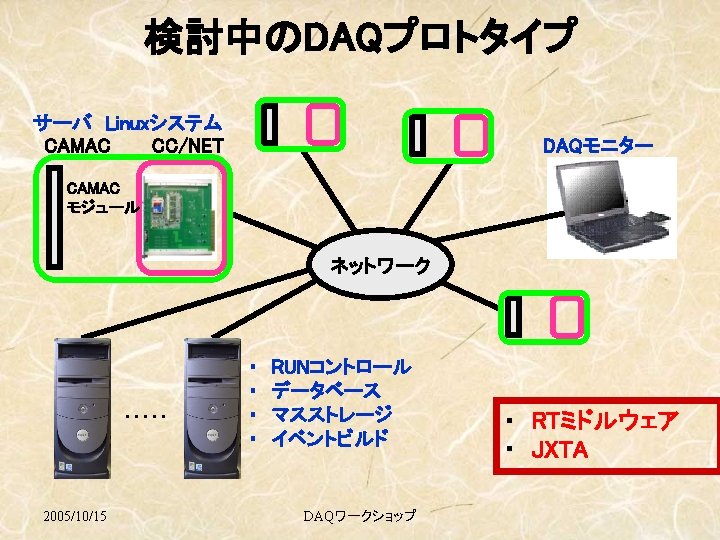

従来のDAQ資産について － データ収集システム構成法 COPPER Serial link interface (Network/USB/Firewire/Spacewire/…) PC Network PC TKO CAMAC 2005/10/15 VICTOR/VME-CPU SCH/SMP/VME-CPU Back-end PC Ethernet To Data server Network based Event Builder Local Storage CC/NETはネットワーク対応の camacコントローラ DAQワークショップ

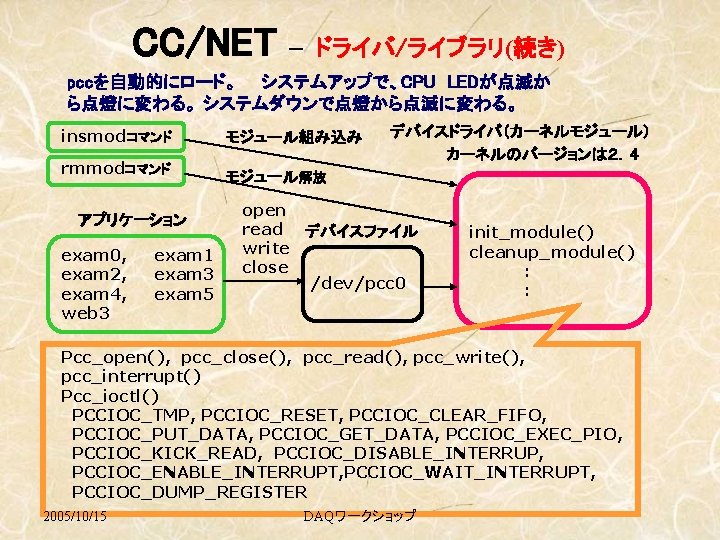

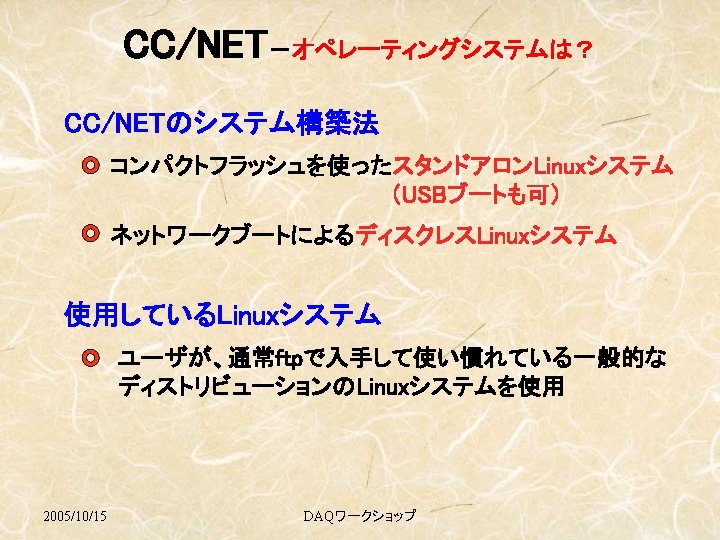

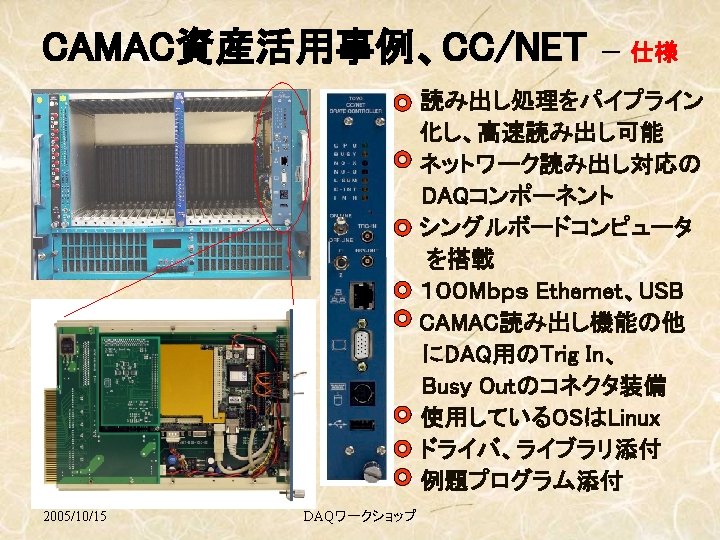

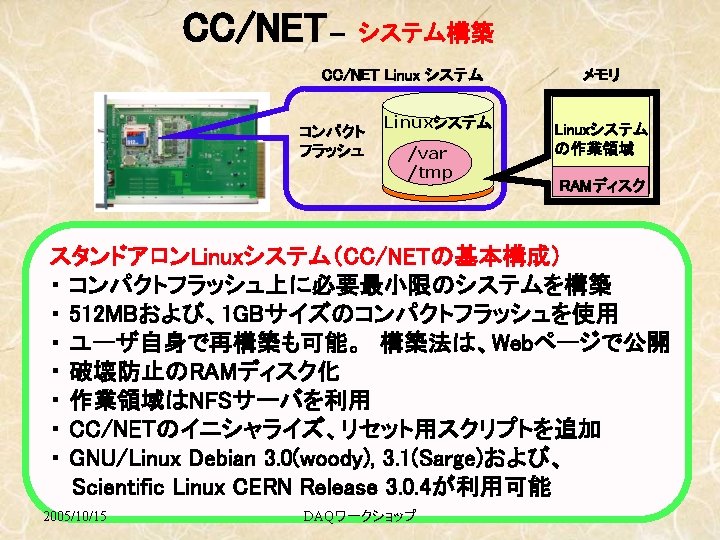

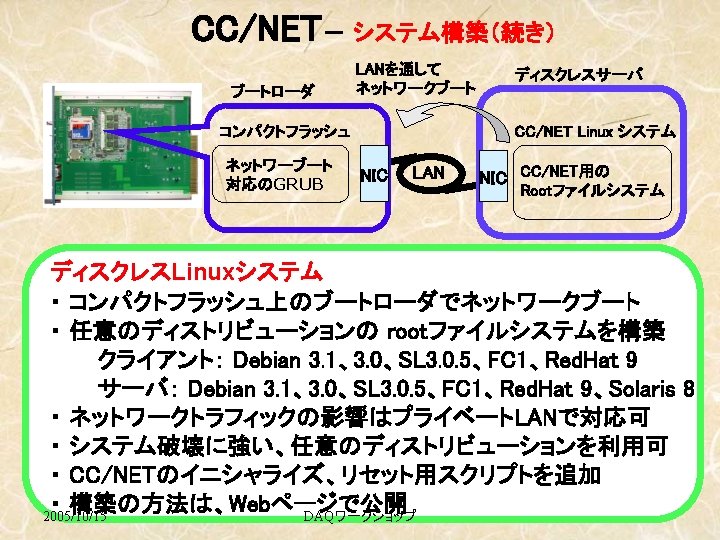

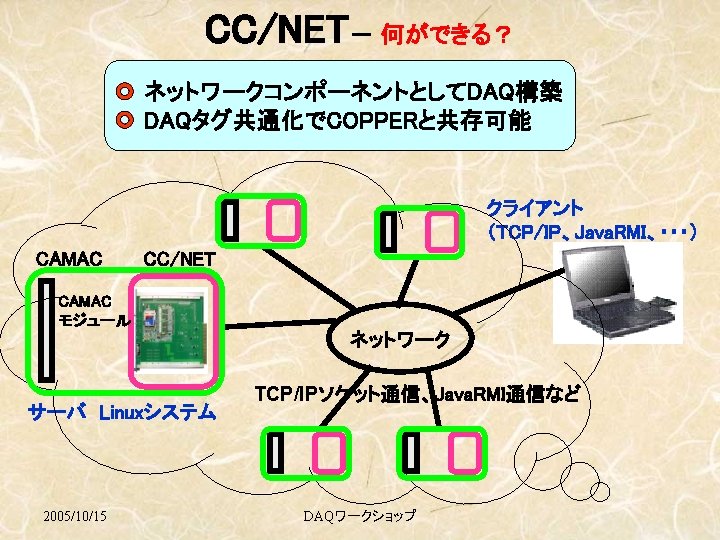

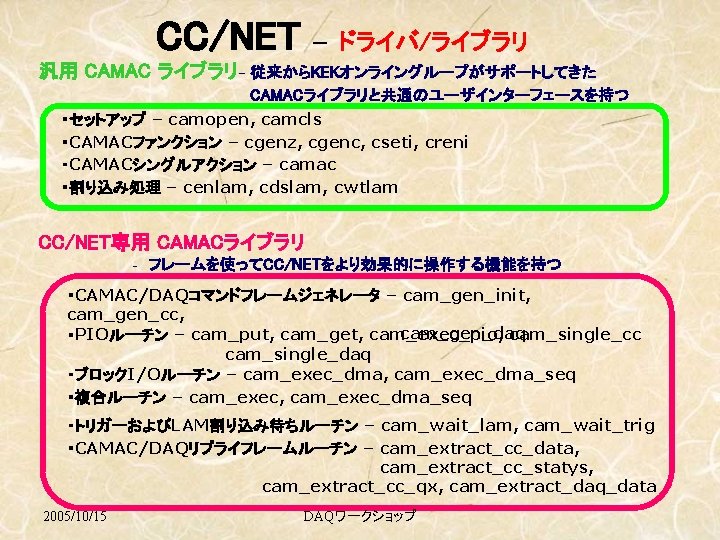

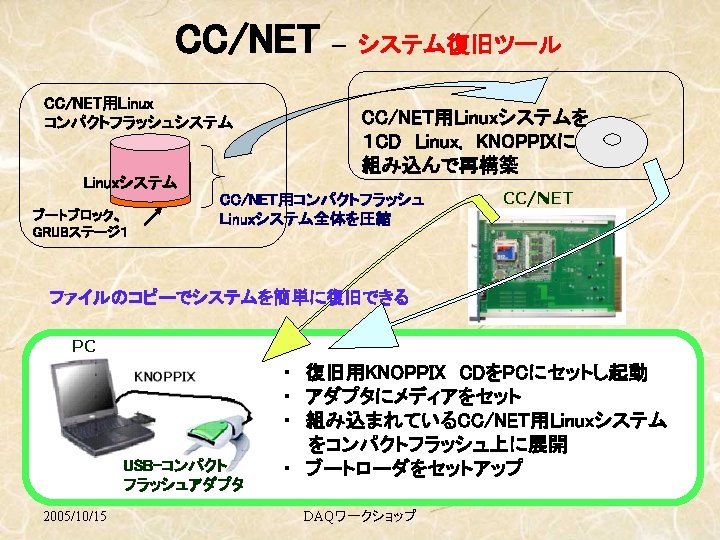

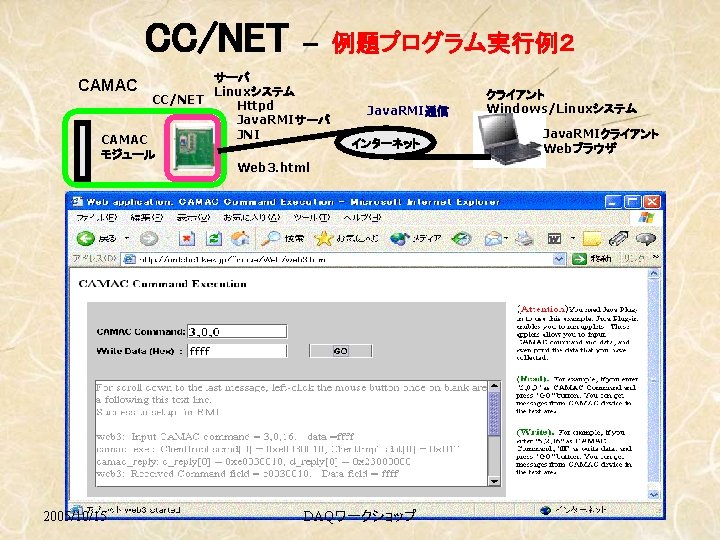

CC/NET － ドライバ/ライブラリ(続き) pccを自動的にロード。 システムアップで、CPU LEDが点滅か ら点燈に変わる。 システムダウンで点燈から点滅に変わる。 insmodコマンド モジュール組み込み rmmodコマンド モジュール解放 アプリケーション exam 0, exam 2, exam 4, web 3 exam 1 exam 3 exam 5 デバイスドライバ（カーネルモジュール） カーネルのバージョンは２．４ open read デバイスファイル write close /dev/pcc 0 init_module() cleanup_module() : : Pcc_open(), pcc_close(), pcc_read(), pcc_write(), pcc_interrupt() Pcc_ioctl() PCCIOC_TMP, PCCIOC_RESET, PCCIOC_CLEAR_FIFO, PCCIOC_PUT_DATA, PCCIOC_GET_DATA, PCCIOC_EXEC_PIO, PCCIOC_KICK_READ, PCCIOC_DISABLE_INTERRUP, PCCIOC_ENABLE_INTERRUPT, PCCIOC_WAIT_INTERRUPT, PCCIOC_DUMP_REGISTER 2005/10/15 DAQワークショップ

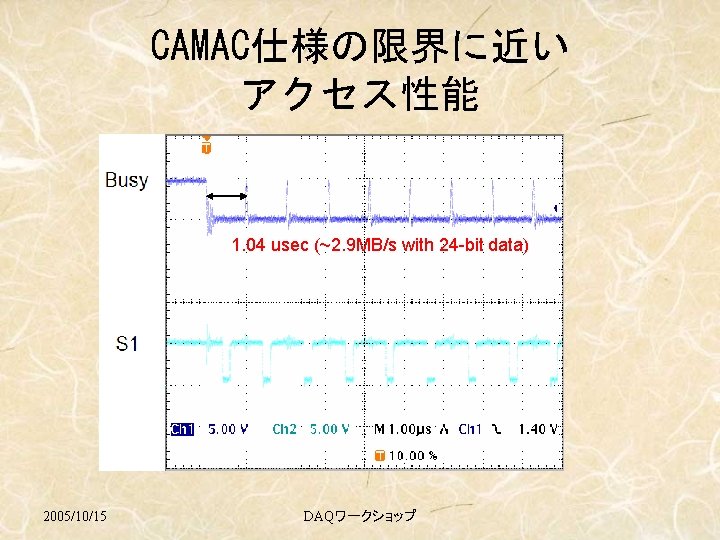

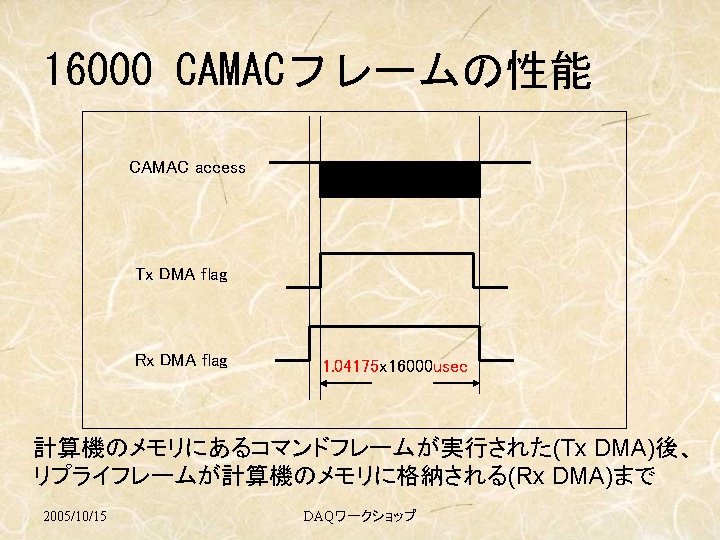

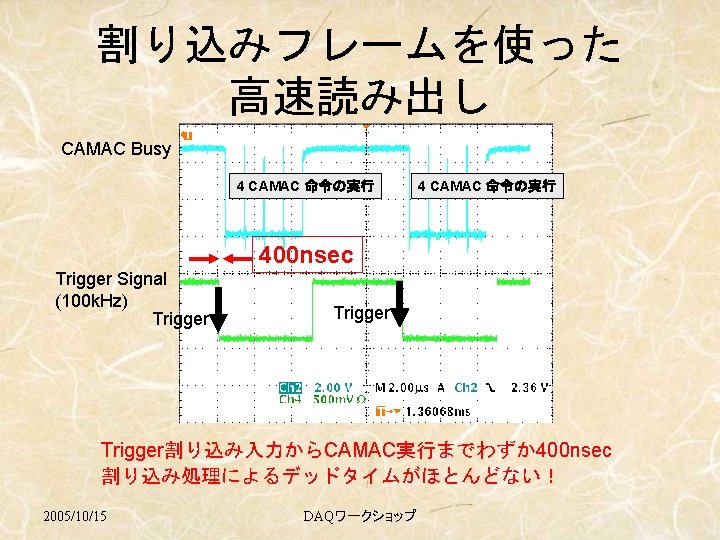

CAMAC仕様の限界に近い アクセス性能 1. 04 usec (~2. 9 MB/s with 24 -bit data) 2005/10/15 DAQワークショップ

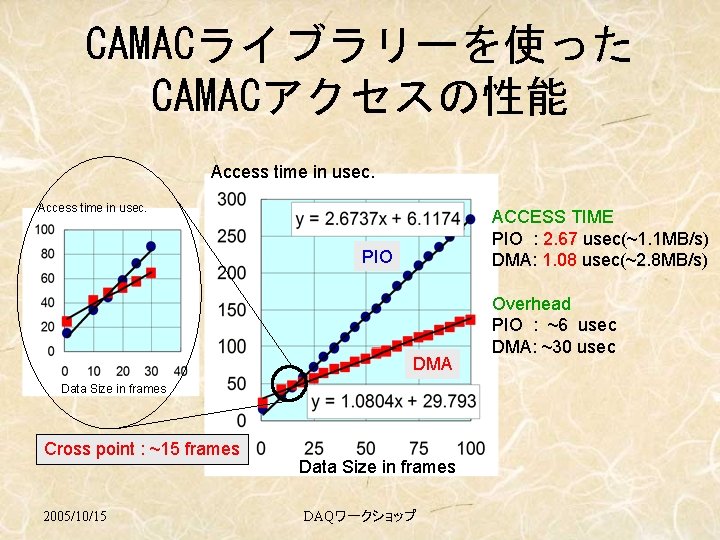

CAMACライブラリーを使った CAMACアクセスの性能 Access time in usec. ACCESS TIME PIO : 2. 67 usec(~1. 1 MB/s) DMA: 1. 08 usec(~2. 8 MB/s) PIO DMA Data Size in frames Cross point : ~15 frames 2005/10/15 Data Size in frames DAQワークショップ Overhead PIO : ~6 usec DMA: ~30 usec

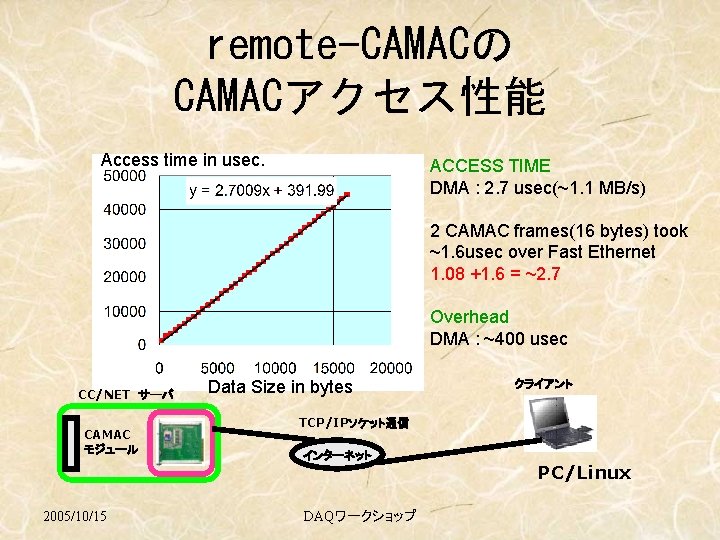

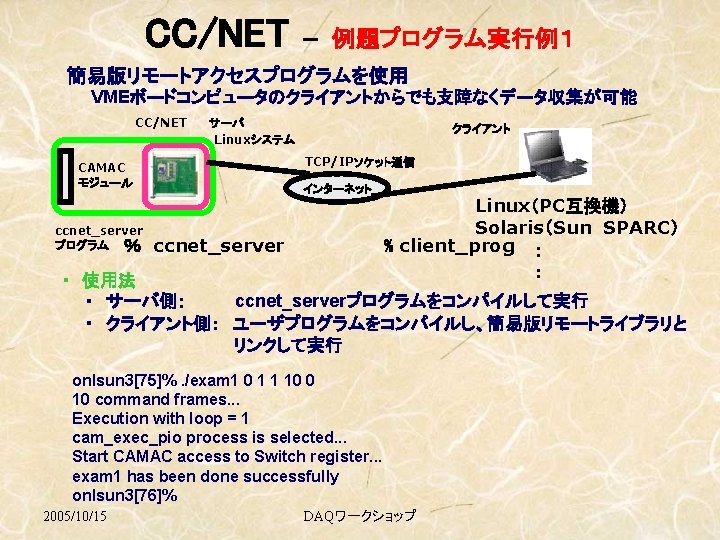

remote-CAMACの CAMACアクセス性能 Access time in usec. ACCESS TIME DMA : 2. 7 usec(~1. 1 MB/s) 2 CAMAC frames(16 bytes) took ~1. 6 usec over Fast Ethernet 1. 08 +1. 6 = ~2. 7 Overhead DMA : ~400 usec CC/NET サーバ CAMAC モジュール 2005/10/15 Data Size in bytes クライアント TCP/IPソケット通信 インターネット DAQワークショップ PC/Linux

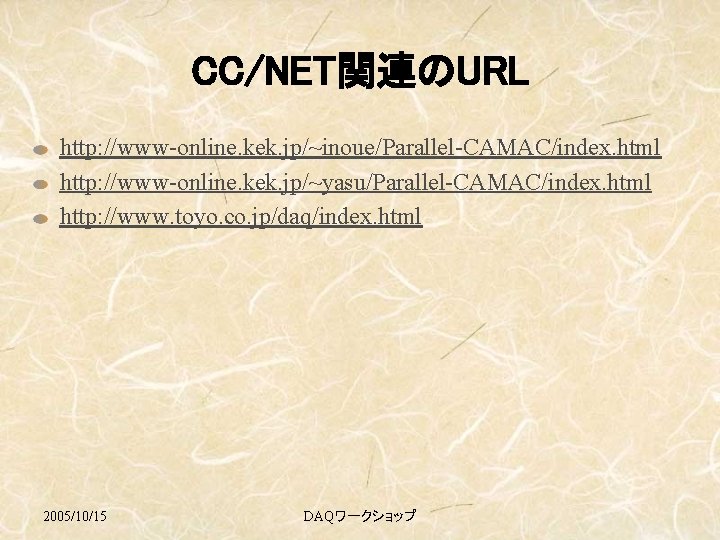

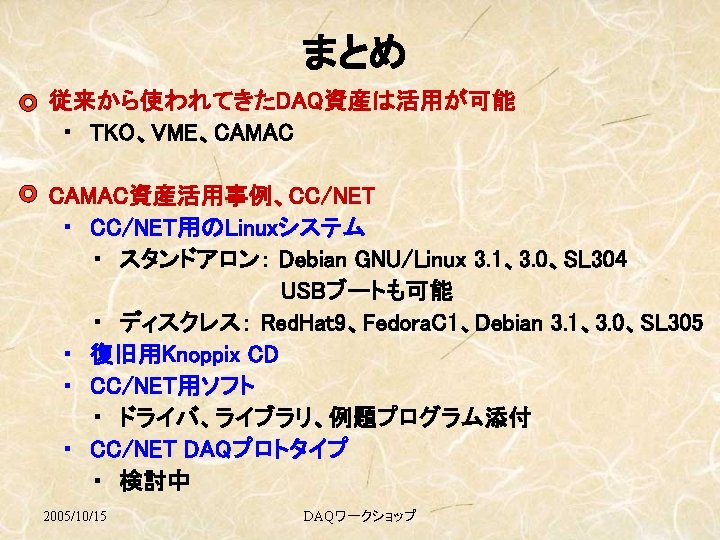

CC/NET関連のURL http: //www-online. kek. jp/~inoue/Parallel-CAMAC/index. html http: //www-online. kek. jp/~yasu/Parallel-CAMAC/index. html http: //www. toyo. co. jp/daq/index. html 2005/10/15 DAQワークショップ
