Dažnio keitiklių naudojimas siurblių ir ventiliatorių valdymui CONTROL TECHNIQUES COMMANDER SK VATECHA 2008 Kaunas VATECHA 2008
Dažnio keitikliai siurblių ir ventiliatorių valdymui naudojami gana plačiai ir daugiausia dėl šių priežasčių: 1. 2. 3. 4. Taupo elektros energiją. Leidžia įrengti tikslias slėgio, srauto ar kitų parametrų palaikymo sistemas. Padeda lanksčiau integruoti į kitas automatinio valdymo sistemas. Visapusiškai apsaugo variklį. VATECHA 2008
Elektros energijos ekonomija • Išcentriniai siurbliai ir ventiliatoriai, kurių sūkius platesniame diapazone reguliuoja dažnio keitikliai, leidžia sutaupyti didelius elektros energijos kiekius. Pvz. , jeigu išcentrinio siurblio arba ventiliatoriaus srautas (ar variklio sūkiai) su dažnio keitikliu sumažinamas 10% nuo nominalaus, tai momentinis variklio galingumas (KW) sumažėja ~27%. Tokiu atveju 1 KW variklis sunaudoja elektros energijos kaip 0, 73 KW variklis. VATECHA 2008
Galingumo ir sūkių priklausomybės lentelė ir grafikas Ventiliatoriaus/ išcentrinio siurblio sūkiai Galingumo koeficientas Pvz. 1 KW variklio galia, W 10% 0, 00 1 20% 0, 01 8 30% 0, 03 27 40% 0, 06 64 50% 0, 13 125 60% 0, 22 216 70% 0, 34 343 80% 0, 51 512 90% 0, 73 729 100% 1, 00 1000 VATECHA 2008

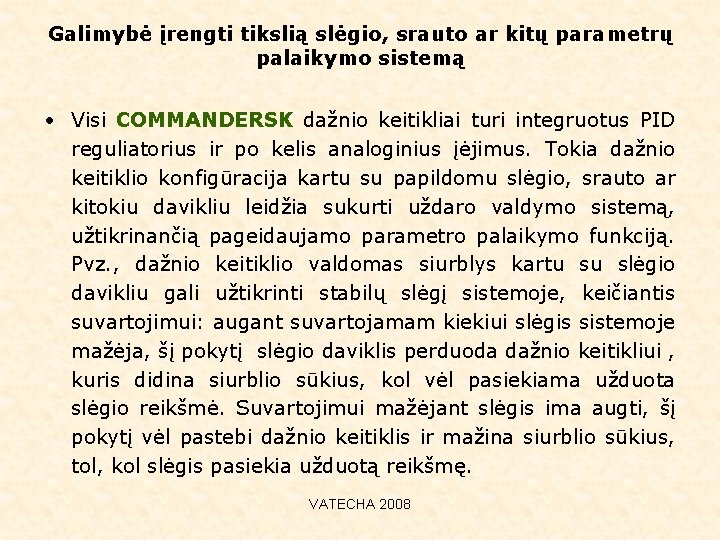

Galimybė įrengti tikslią slėgio, srauto ar kitų parametrų palaikymo sistemą • Visi COMMANDERSK dažnio keitikliai turi integruotus PID reguliatorius ir po kelis analoginius įėjimus. Tokia dažnio keitiklio konfigūracija kartu su papildomu slėgio, srauto ar kitokiu davikliu leidžia sukurti uždaro valdymo sistemą, užtikrinančią pageidaujamo parametro palaikymo funkciją. Pvz. , dažnio keitiklio valdomas siurblys kartu su slėgio davikliu gali užtikrinti stabilų slėgį sistemoje, keičiantis suvartojimui: augant suvartojamam kiekiui slėgis sistemoje mažėja, šį pokytį slėgio daviklis perduoda dažnio keitikliui , kuris didina siurblio sūkius, kol vėl pasiekiama užduota slėgio reikšmė. Suvartojimui mažėjant slėgis ima augti, šį pokytį vėl pastebi dažnio keitiklis ir mažina siurblio sūkius, tol, kol slėgis pasiekia užduotą reikšmę. VATECHA 2008
Slėgio palaikymo sistemos pavyzdys Siurblys / Hidraulinė sistema / ortakiai ventiliatorius Slėgio daviklis 3 Maitinimas 0/4. . . 20 m. A signalas 1 f 220 VAC arba 3 f 380 VAC Automatinio /rankinio režimo valdymas Avarinis išjungimas VATECHA 2008
Galimybė integruoti į kitas automatinio valdymo sistemas • Visi COMMANDERSK dažnio keitikliai turi standartinę RS 485 jungtį su Modbus RTU protokolu, o kitos ryšio jungtys – Profibus DP; Device. Net; CANopen; Interbus; Ethernet - galimos kaip papildoma įranga (tik keitikliams virš 0, 75 KW). Todėl dažnio keitiklį paprasta integruoti į daugumą automatizuotų valdymo sistemų. VATECHA 2008
Visapusiška variklio apsauga • Dažnio keitiklyje yra apsaugos nuo per mažos maitinimo įtampos, nuo per didelės maitinimo įtampos ir vidinės DC įtampos, nuo fazės dingimo, nuo perkrovimo, nuo trumpo jungimo išėjime, nuo dažnio keitiklio perkaitimo, nuo variklio perkaitimo, todėl papildomos priemonės variklio apsaugai nereikalingos. • Naudojant dažnio keitiklius siurblių valdymui, su integruotu vidiniu dažnio keitiklio PLC nustatomos apsaugos nuo sausos eigos. Ir šiuo atveju jokia papildoma įranga nereikalinga. VATECHA 2008
Automatinių valdymo skydų su dažnio keitikliais ir PLC projektavimas, įrengimas, derinimas, konsultacijos, prekyba Kontaktai Direktorius Tomas Sutkus +370 686 24125 tsutkus@takas. lt IĮ VATECHA Partizanų 124 -57, LT-50339 Kaunas VATECHA 2008
