Dampturbiner BM 6 Kredsprocesser Carnot proces Rankine proces

Dampturbiner – BM 6 • Kredsprocesser − Carnot proces − Rankine proces − Virkelig proces Dampturbiner BM 6 2015 -1

Kredsprocesser Q 1 = md • (ho-hf) W = md • ∆hturbine Q 2 = md • (h 2 -hf) Dampturbiner BM 6 2015 -2

h, t. diagram s, T-diagram s [k. J /kg*K] Dampturbiner BM 6 2015 -2

s, T-diagram Dampturbiner BM 6 2015 -2

Carnot kredsproces Dampturbiner BM 6 2015 -2

Carnot kredsproces Dampturbiner BM 6 2015 -1

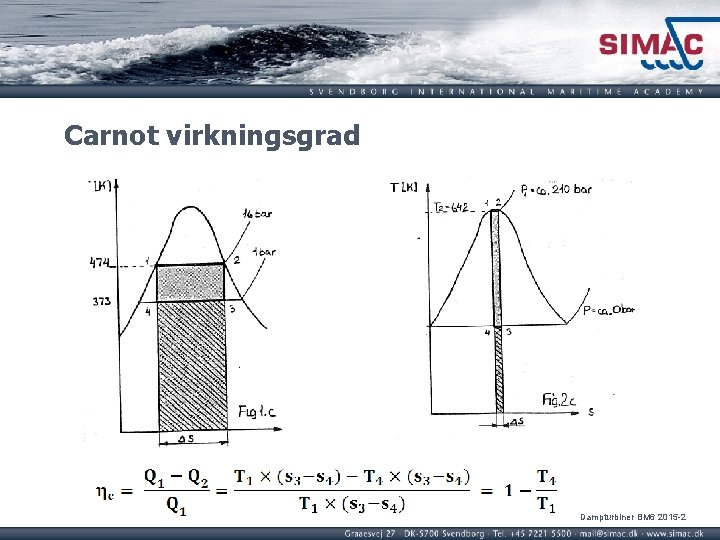

Carnot virkningsgrad Dampturbiner BM 6 2015 -2

Rankine kredsproces Dampturbiner BM 6 2015 -2

Carnots termiske virkningsgrad stiger hvis: • kondensatortemperaturen / trykket formindskes • og kedeltemperaturen / trykket forøges Rankines termiske virkningsgrad stiger hvis: • Kondensatorens tabsvarme formindskes (ved at formindske trykket i kondensatoren) • kedlens tilførte energi gøres så stor som muligt (ved at opretholde det højest mulige tryk i kedlen). Dampturbiner BM 6 2015 -1

Rankine kredsproces Dampturbiner BM 6 2015 -1

Rankine virkningsgrad Dampturbiner BM 6 2015 -1

Virkelig proces Tab: • tab i turbinen Gnidningstab Hvirveltab Ventilationstab Spaltetab • drøvletab i ventiler • tryktab i rørledninger Dampturbiner BM 6 2015 -1

Forbedringer af termiske virkningsgrad Fødevandsforvarmning Brug af udtagsdamp til Fjernvarmeproduktion Dampturbiner BM 6 2015 -1

Løs opgave 20 og 23 Dampturbiner BM 6 2015 -1
