Dalam Pembahansan Awal akan dibahas Dasardasar pengolahan sinyal

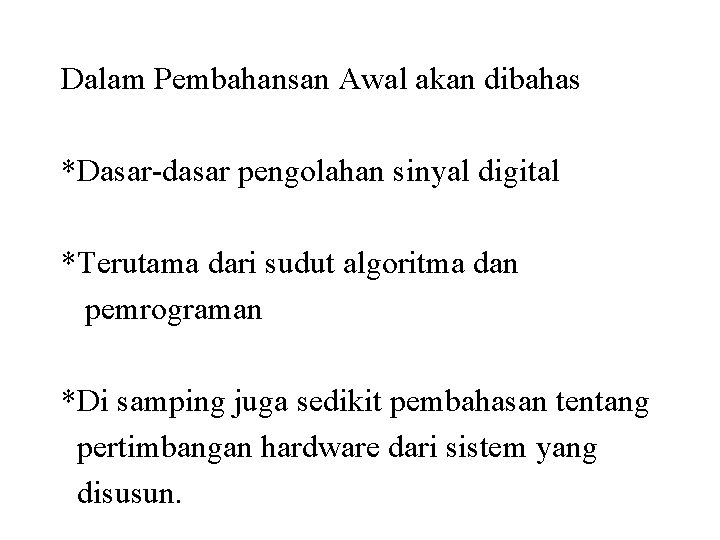

Dalam Pembahansan Awal akan dibahas *Dasar-dasar pengolahan sinyal digital *Terutama dari sudut algoritma dan pemrograman *Di samping juga sedikit pembahasan tentang pertimbangan hardware dari sistem yang disusun.

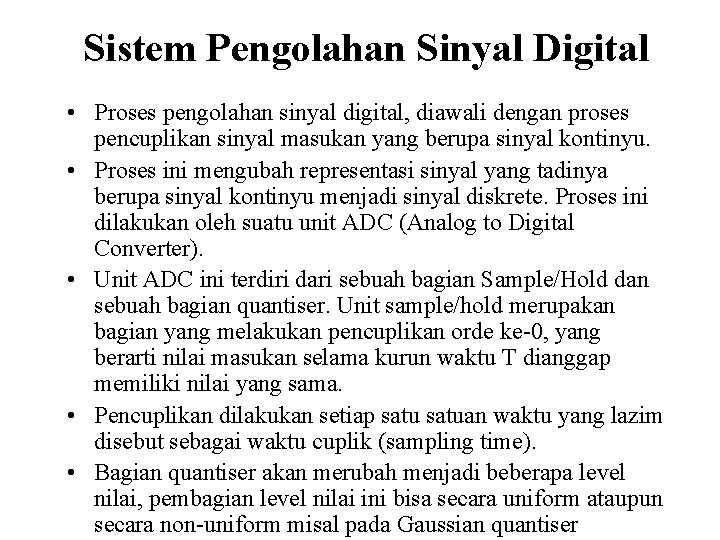

Sistem Pengolahan Sinyal Digital • Proses pengolahan sinyal digital, diawali dengan proses pencuplikan sinyal masukan yang berupa sinyal kontinyu. • Proses ini mengubah representasi sinyal yang tadinya berupa sinyal kontinyu menjadi sinyal diskrete. Proses ini dilakukan oleh suatu unit ADC (Analog to Digital Converter). • Unit ADC ini terdiri dari sebuah bagian Sample/Hold dan sebuah bagian quantiser. Unit sample/hold merupakan bagian yang melakukan pencuplikan orde ke-0, yang berarti nilai masukan selama kurun waktu T dianggap memiliki nilai yang sama. • Pencuplikan dilakukan setiap satuan waktu yang lazim disebut sebagai waktu cuplik (sampling time). • Bagian quantiser akan merubah menjadi beberapa level nilai, pembagian level nilai ini bisa secara uniform ataupun secara non-uniform misal pada Gaussian quantiser

Sistem Pengolahan Sinyal Digital Unjuk kerja dari suatu ADC bergantung pada beberapa parameter, parameter utama yang menjadi pertimbangan adalah sebagai berikut : – Kecepatan maksimum dari waktu cuplik. – Kecepatan ADC melakukan konversi. – Resolusi dari quantiser, misal 8 bit akan mengubah menjadi 256 tingkatan nilai. Metoda kuantisasi akan mempengaruhi terhadap kekebalan noise.

Sistem Pengolahan Sinyal Digital Gambar 1. Proses sampling

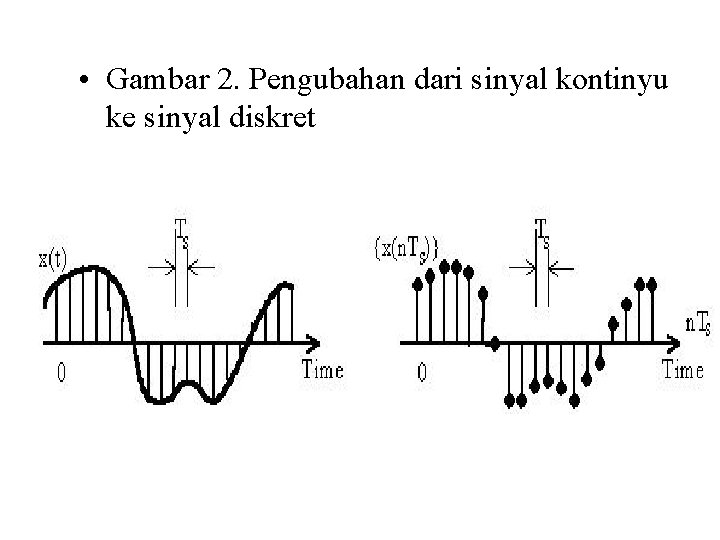

• Gambar 2. Pengubahan dari sinyal kontinyu ke sinyal diskret

Sistem Pengolahan Sinyal Digital • Setelah sinyal diubah representasinya menjadi deretan data diskrete, selanjutnya data ini dapat diolah oleh prosesor menggunakan suatu algoritma pemrosesan yang diimplementasikan dalam program. Hasil dari pemrosesan akan dilewatkan ke suatu DAC (Digital to Analog Converter) dan LPF (Low Pass Filter) untuk dapat diubah menjadi sinyal kontinyu kembali.

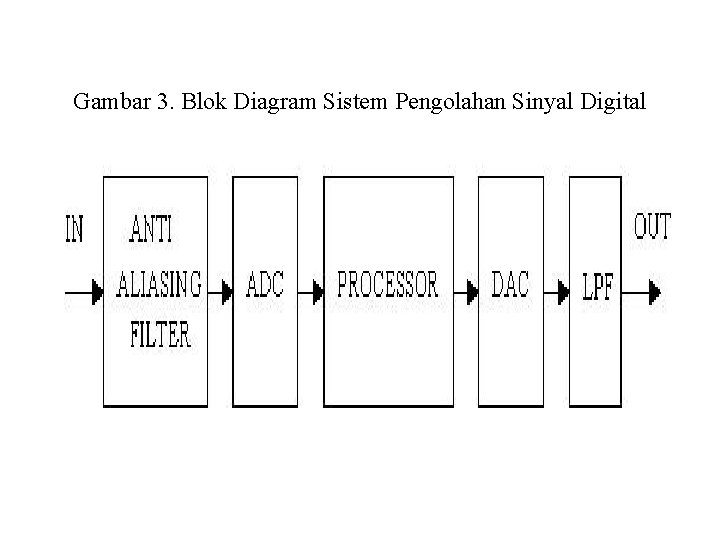

Gambar 3. Blok Diagram Sistem Pengolahan Sinyal Digital

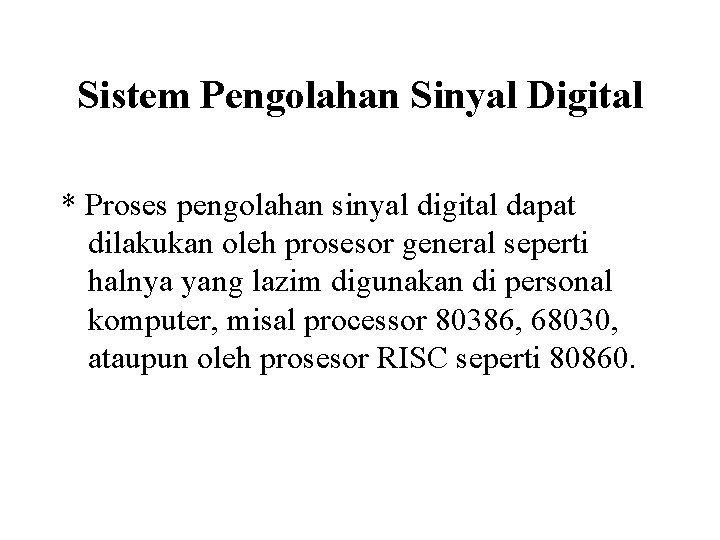

Sistem Pengolahan Sinyal Digital * Proses pengolahan sinyal digital dapat dilakukan oleh prosesor general seperti halnya yang lazim digunakan di personal komputer, misal processor 80386, 68030, ataupun oleh prosesor RISC seperti 80860.

Sistem Pengolahan Sinyal Digital • Untuk kebutuhan pemrosesan real time, dibutuhkan prosesor yang khusus dirancang untuk tujuan tersebut, misal ADSP 2100, DSP 56001, TMS 320 C 25, atau untuk kebutuhan proses yang cepat dapat digunakan paralel chip TMS 320 C 40.

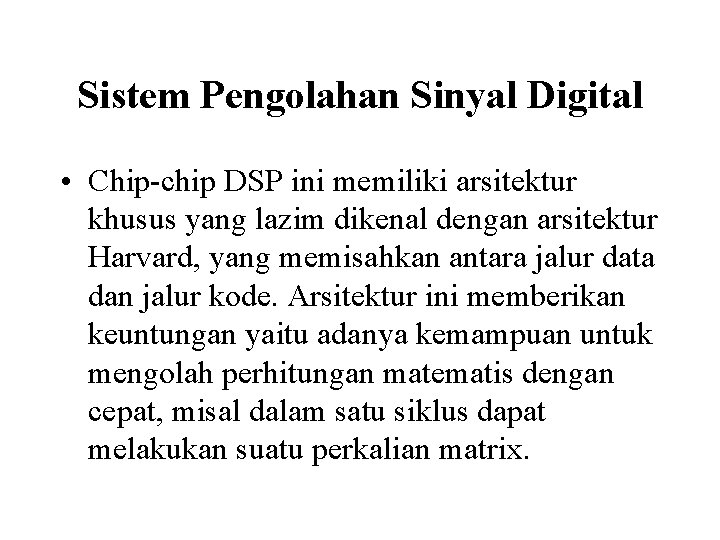

Sistem Pengolahan Sinyal Digital • Chip-chip DSP ini memiliki arsitektur khusus yang lazim dikenal dengan arsitektur Harvard, yang memisahkan antara jalur data dan jalur kode. Arsitektur ini memberikan keuntungan yaitu adanya kemampuan untuk mengolah perhitungan matematis dengan cepat, misal dalam satu siklus dapat melakukan suatu perkalian matrix.

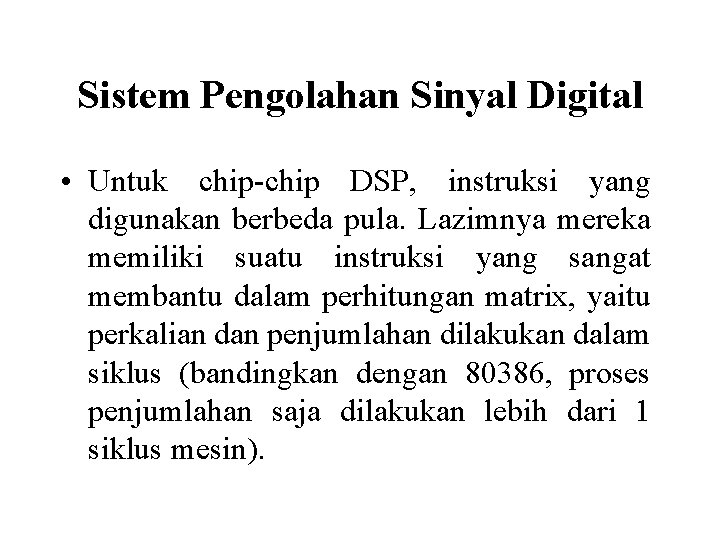

Sistem Pengolahan Sinyal Digital • Untuk chip-chip DSP, instruksi yang digunakan berbeda pula. Lazimnya mereka memiliki suatu instruksi yang sangat membantu dalam perhitungan matrix, yaitu perkalian dan penjumlahan dilakukan dalam siklus (bandingkan dengan 80386, proses penjumlahan saja dilakukan lebih dari 1 siklus mesin).

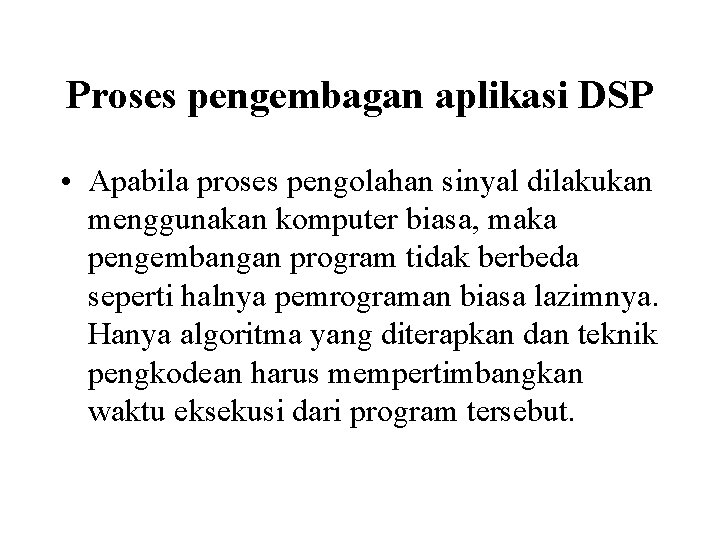

Proses pengembagan aplikasi DSP • Apabila proses pengolahan sinyal dilakukan menggunakan komputer biasa, maka pengembangan program tidak berbeda seperti halnya pemrograman biasa lazimnya. Hanya algoritma yang diterapkan dan teknik pengkodean harus mempertimbangkan waktu eksekusi dari program tersebut.

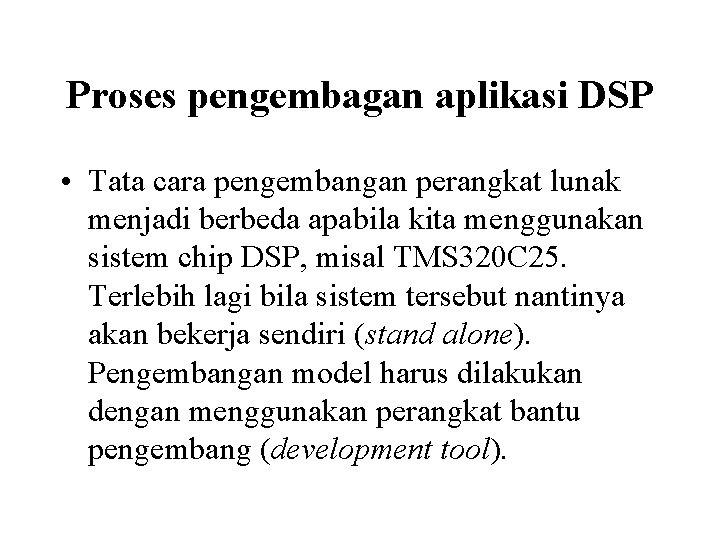

Proses pengembagan aplikasi DSP • Tata cara pengembangan perangkat lunak menjadi berbeda apabila kita menggunakan sistem chip DSP, misal TMS 320 C 25. Terlebih lagi bila sistem tersebut nantinya akan bekerja sendiri (stand alone). Pengembangan model harus dilakukan dengan menggunakan perangkat bantu pengembang (development tool).

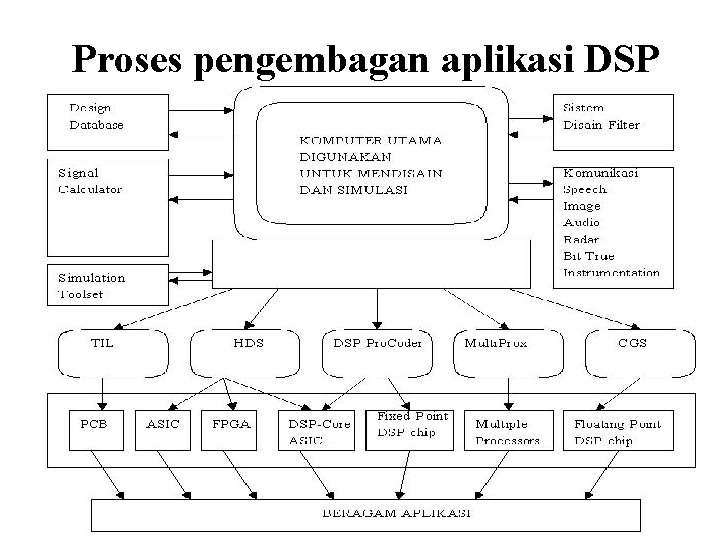

Proses pengembagan aplikasi DSP

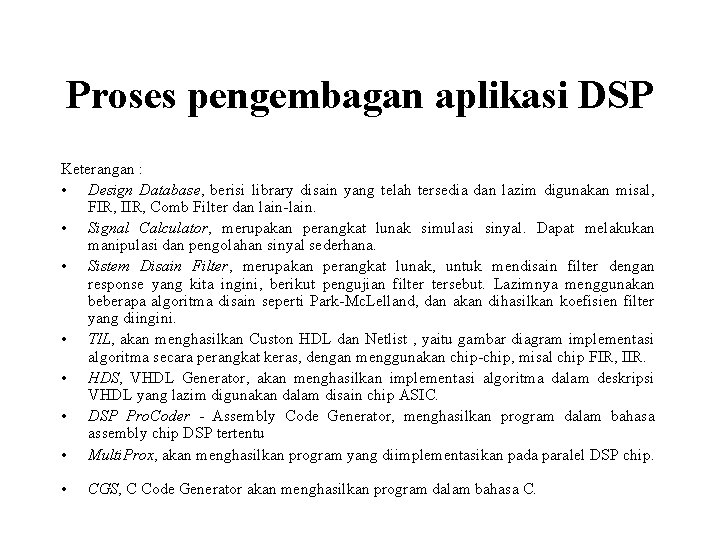

Proses pengembagan aplikasi DSP Keterangan : • Design Database, berisi library disain yang telah tersedia dan lazim digunakan misal, FIR, IIR, Comb Filter dan lain-lain. • Signal Calculator, merupakan perangkat lunak simulasi sinyal. Dapat melakukan manipulasi dan pengolahan sinyal sederhana. • Sistem Disain Filter, merupakan perangkat lunak, untuk mendisain filter dengan response yang kita ingini, berikut pengujian filter tersebut. Lazimnya menggunakan beberapa algoritma disain seperti Park-Mc. Lelland, dan akan dihasilkan koefisien filter yang diingini. • TIL, akan menghasilkan Custon HDL dan Netlist , yaitu gambar diagram implementasi algoritma secara perangkat keras, dengan menggunakan chip-chip, misal chip FIR, IIR. • HDS, VHDL Generator, akan menghasilkan implementasi algoritma dalam deskripsi VHDL yang lazim digunakan dalam disain chip ASIC. • DSP Pro. Coder - Assembly Code Generator, menghasilkan program dalam bahasa assembly chip DSP tertentu • Multi. Prox, akan menghasilkan program yang diimplementasikan pada paralel DSP chip. • CGS, C Code Generator akan menghasilkan program dalam bahasa C.

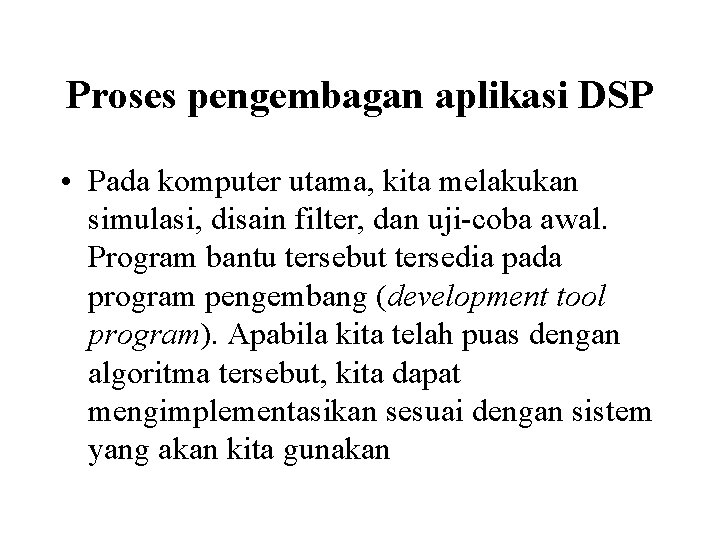

Proses pengembagan aplikasi DSP • Pada komputer utama, kita melakukan simulasi, disain filter, dan uji-coba awal. Program bantu tersebut tersedia pada program pengembang (development tool program). Apabila kita telah puas dengan algoritma tersebut, kita dapat mengimplementasikan sesuai dengan sistem yang akan kita gunakan

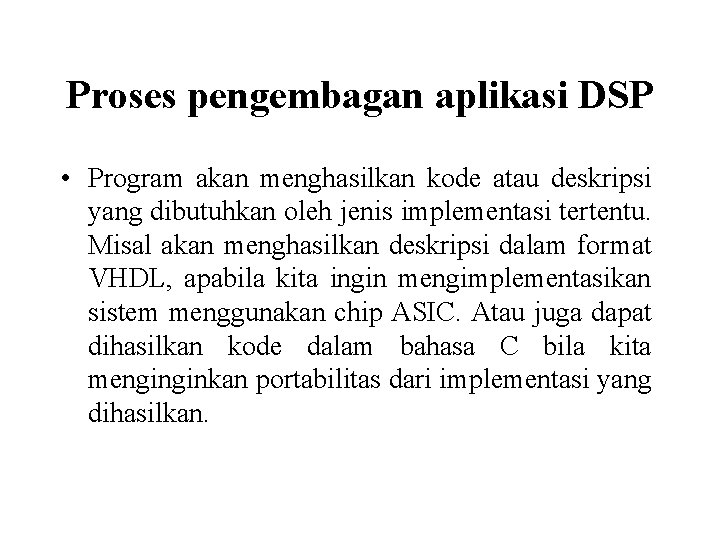

Proses pengembagan aplikasi DSP • Program akan menghasilkan kode atau deskripsi yang dibutuhkan oleh jenis implementasi tertentu. Misal akan menghasilkan deskripsi dalam format VHDL, apabila kita ingin mengimplementasikan sistem menggunakan chip ASIC. Atau juga dapat dihasilkan kode dalam bahasa C bila kita menginginkan portabilitas dari implementasi yang dihasilkan.

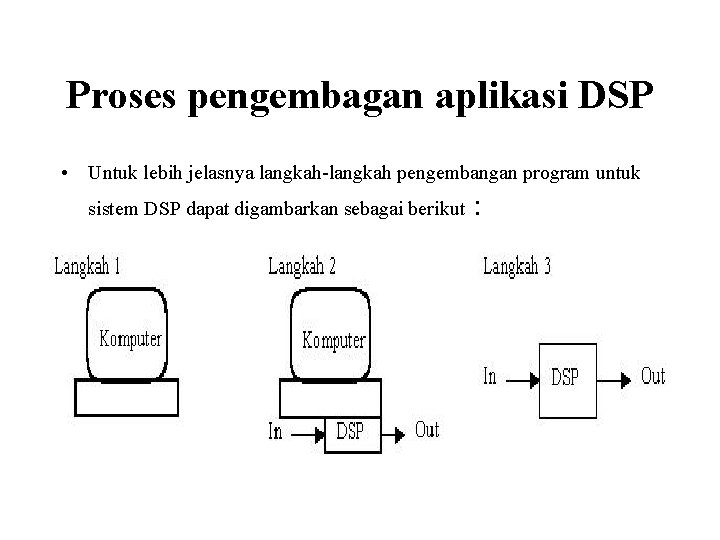

Proses pengembagan aplikasi DSP • Untuk lebih jelasnya langkah-langkah pengembangan program untuk sistem DSP dapat digambarkan sebagai berikut :

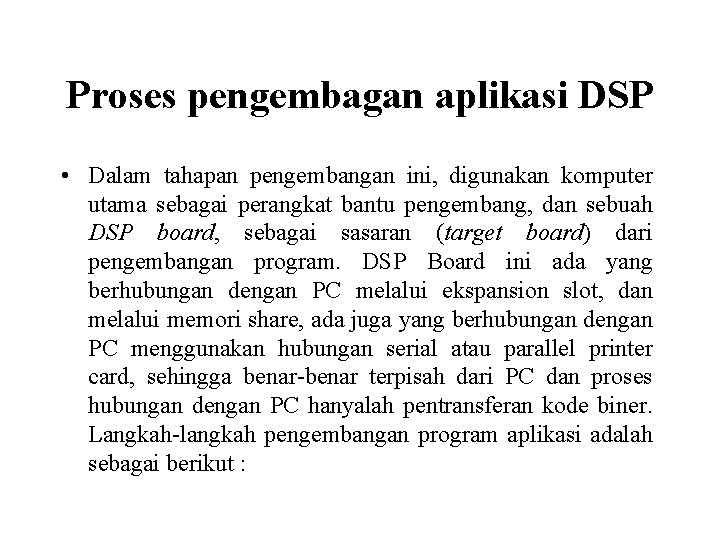

Proses pengembagan aplikasi DSP • Dalam tahapan pengembangan ini, digunakan komputer utama sebagai perangkat bantu pengembang, dan sebuah DSP board, sebagai sasaran (target board) dari pengembangan program. DSP Board ini ada yang berhubungan dengan PC melalui ekspansion slot, dan melalui memori share, ada juga yang berhubungan dengan PC menggunakan hubungan serial atau parallel printer card, sehingga benar-benar terpisah dari PC dan proses hubungan dengan PC hanyalah pentransferan kode biner. Langkah-langkah pengembangan program aplikasi adalah sebagai berikut :

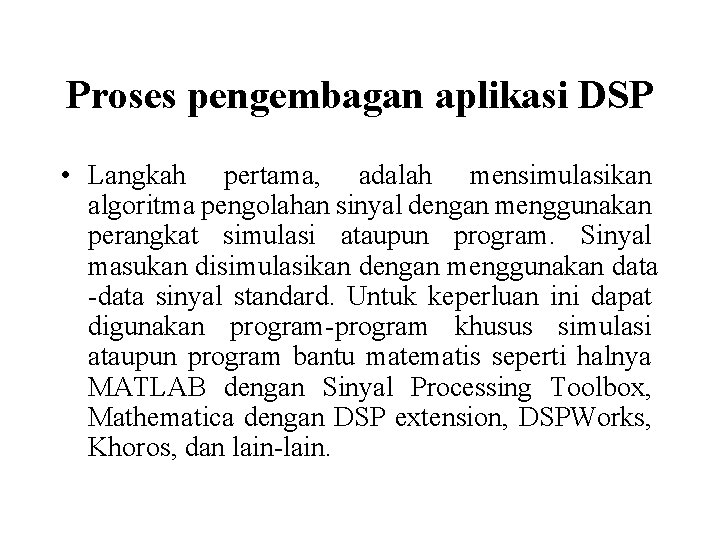

Proses pengembagan aplikasi DSP • Langkah pertama, adalah mensimulasikan algoritma pengolahan sinyal dengan menggunakan perangkat simulasi ataupun program. Sinyal masukan disimulasikan dengan menggunakan data -data sinyal standard. Untuk keperluan ini dapat digunakan program-program khusus simulasi ataupun program bantu matematis seperti halnya MATLAB dengan Sinyal Processing Toolbox, Mathematica dengan DSP extension, DSPWorks, Khoros, dan lain-lain.

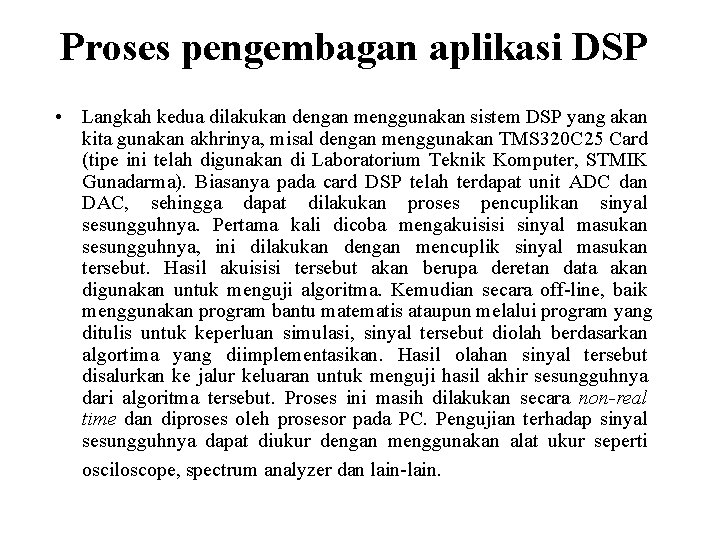

Proses pengembagan aplikasi DSP • Langkah kedua dilakukan dengan menggunakan sistem DSP yang akan kita gunakan akhrinya, misal dengan menggunakan TMS 320 C 25 Card (tipe ini telah digunakan di Laboratorium Teknik Komputer, STMIK Gunadarma). Biasanya pada card DSP telah terdapat unit ADC dan DAC, sehingga dapat dilakukan proses pencuplikan sinyal sesungguhnya. Pertama kali dicoba mengakuisisi sinyal masukan sesungguhnya, ini dilakukan dengan mencuplik sinyal masukan tersebut. Hasil akuisisi tersebut akan berupa deretan data akan digunakan untuk menguji algoritma. Kemudian secara off-line, baik menggunakan program bantu matematis ataupun melalui program yang ditulis untuk keperluan simulasi, sinyal tersebut diolah berdasarkan algortima yang diimplementasikan. Hasil olahan sinyal tersebut disalurkan ke jalur keluaran untuk menguji hasil akhir sesungguhnya dari algoritma tersebut. Proses ini masih dilakukan secara non-real time dan diproses oleh prosesor pada PC. Pengujian terhadap sinyal sesungguhnya dapat diukur dengan menggunakan alat ukur seperti osciloscope, spectrum analyzer dan lain-lain.
