Dal problema al programma Unit di apprendimento Tratte

Dal problema al programma Unità di apprendimento Tratte da moduli presentati dalle prof. sse Piera De Maio e Maria Cantone – PNFI TIC

Scopo Conoscere alcuni concetti fondamentali dell’informatica: algoritmo, automa a programma, linguaggio formale Essere in grado di cogliere l’intreccio tra alcuni risultati della matematica e della logica dei primi decenni del secolo scorso ed i successivi sviluppi e applicazioni che questi hanno avuto in campo informatico

Indice UA. 1 Problemi e algoritmi 1. 1 introduzione intuitiva del concetto di problema 1. 2 cenni sulle strategie per la risoluzione dei problemi – soluzione di un problema: fase di analisi e algoritmi 1. 2 a Diagrammi a blocchi 1. 2 b Linguaggio di progetto Esempi ed esercizi UA. 2 Automi esecutori 2. 1 Automi esecutori 2. 2 Caratteristiche di un automa 2. 2 a Concetto di sistema 2. 2 b Concetto di modello 2. 3 Automi e classi di problemi Esercitazioni UA. 3 Linguaggi 3. 1 Sintassi e semantica dei linguaggi 3. 1 a Linguaggi nella comunicazione uomo-macchina 3. 2 Linguaggi e automi 3. 3 Linguaggi di programmazione con esempio

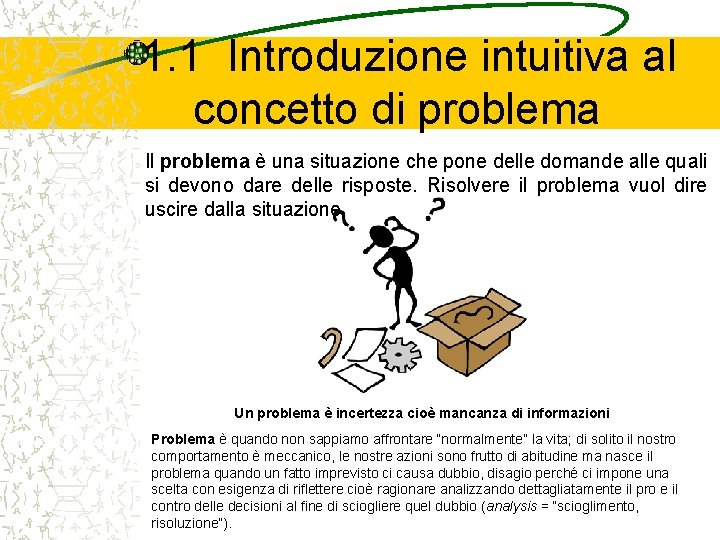

1. 1 Introduzione intuitiva al concetto di problema Il problema è una situazione che pone delle domande alle quali si devono dare delle risposte. Risolvere il problema vuol dire uscire dalla situazione Un problema è incertezza cioè mancanza di informazioni Problema è quando non sappiamo affrontare “normalmente” la vita; di solito il nostro comportamento è meccanico, le nostre azioni sono frutto di abitudine ma nasce il problema quando un fatto imprevisto ci causa dubbio, disagio perché ci impone una scelta con esigenza di riflettere cioè ragionare analizzando dettagliatamente il pro e il contro delle decisioni al fine di sciogliere quel dubbio (analysis = “scioglimento, risoluzione”).

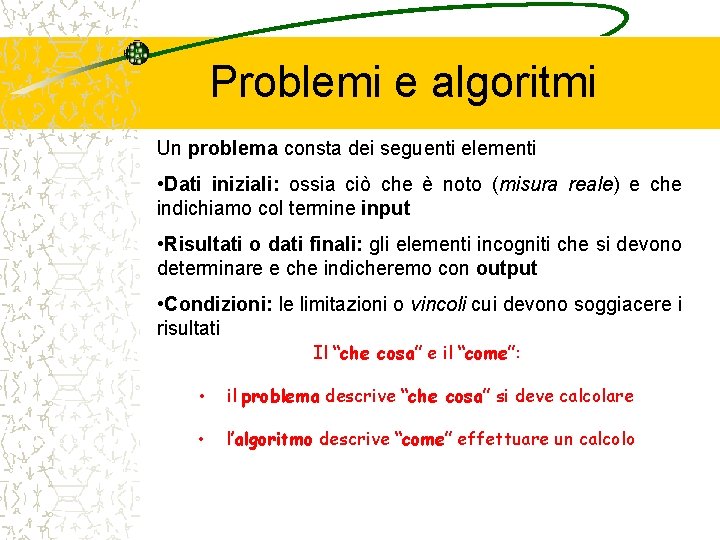

Problemi e algoritmi Un problema consta dei seguenti elementi • Dati iniziali: ossia ciò che è noto (misura reale) e che indichiamo col termine input • Risultati o dati finali: gli elementi incogniti che si devono determinare e che indicheremo con output • Condizioni: le limitazioni o vincoli cui devono soggiacere i risultati Il “che cosa” e il “come”: • il problema descrive “che cosa” si deve calcolare • l’algoritmo descrive “come” effettuare un calcolo

Problemi e algoritmi Tipi di problemi Problemi di decisione Problemi di ricerca Problemi di ottimizzazione

1. 2 Strategie per la risoluzione dei problemi Problema Interpretazione Modello Verifica dei risultati Esecuzione Procedimento risolutivo (algoritmo)

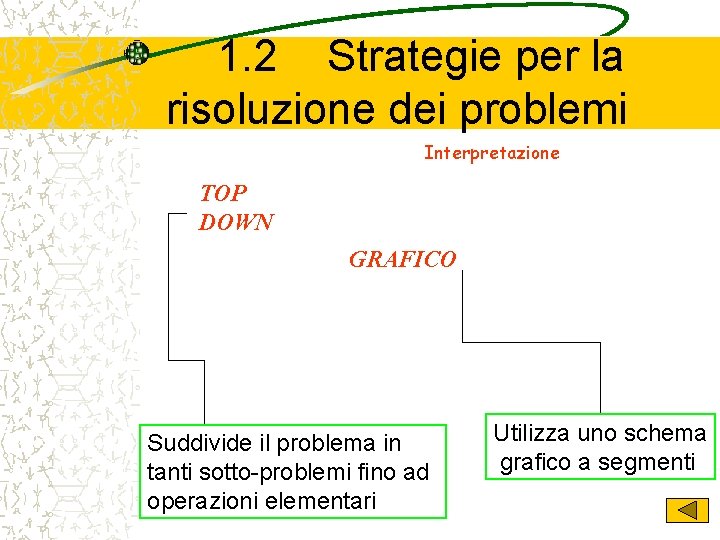

1. 2 Strategie per la risoluzione dei problemi Interpretazione TOP DOWN GRAFICO Suddivide il problema in tanti sotto-problemi fino ad operazioni elementari Utilizza uno schema grafico a segmenti

Esempio di Problema Individuare il percorso più breve per andare a scuola (scomponendo in sotto-problemi)

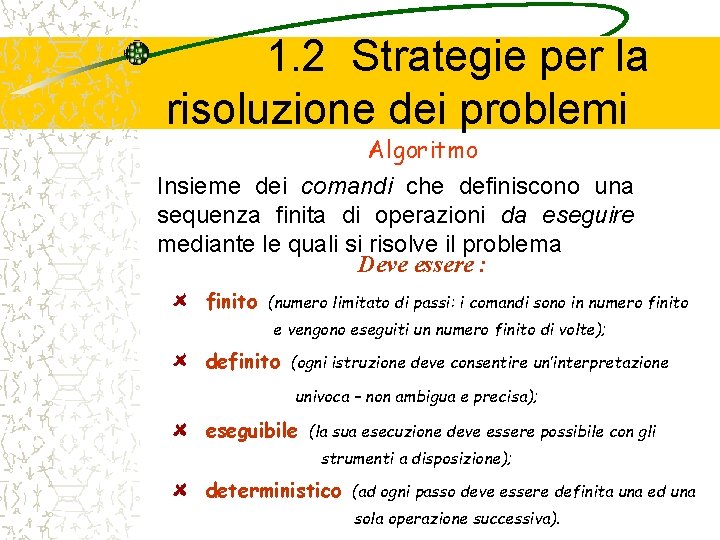

1. 2 Strategie per la risoluzione dei problemi Algoritmo Insieme dei comandi che definiscono una sequenza finita di operazioni da eseguire mediante le quali si risolve il problema Deve essere : finito (numero limitato di passi: i comandi sono in numero finito e vengono eseguiti un numero finito di volte); definito (ogni istruzione deve consentire un’interpretazione univoca – non ambigua e precisa); eseguibile (la sua esecuzione deve essere possibile con gli strumenti a disposizione); deterministico (ad ogni passo deve essere definita una ed una sola operazione successiva).

Passo Azione elementare che deve essere intrapresa per procedere nell’esecuzione dell’algoritmo. Questo concetto richiede di stabilire l’insieme delle azioni che l’esecutore dell’algoritmo (persona o la macchina) è in grado di svolgere. In altre parole, chi definisce un algoritmo deve accordarsi con chi lo dovrà eseguire circa le istruzioni da utilizzare per descrivere l’algoritmo stesso. Supponiamo ad esempio di dover descrivere la ricetta per la preparazione di una frittata: l’istruzione “mettere quattro uova in una padella “ può essere utilizzata solo se si è sicuri che la persona che eseguirà la ricetta è abbastanza esperta da capire che nella padella deve essere versato il contenuto delle uova che devono quindi venire rotte in modo da eliminare i gusci.

Esempi di algoritmo Preparazione di una torta Ricetta: descrizione precisa di un procedimento “meccanico”

Esempi di algoritmo Prelevamento col Bancomat Una dettagliata sequenza di azioni/operazioni che devono essere eseguite per risolvere una classe di problemi. Il nome deriva dal matematico Uzbeko-Iraniano Al -Khawarizmi ( ﺍﻟﺨﻮﺍﺭﺯﻡ ﻱ vissuto intorno all'anno 800)

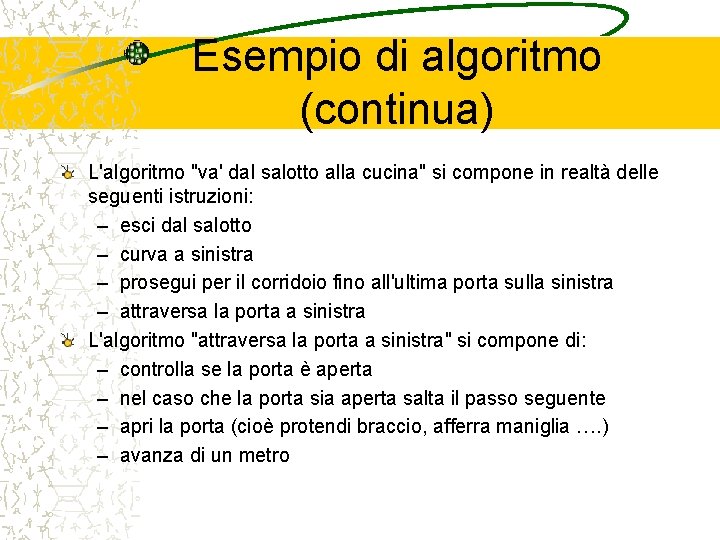

Esempio di algoritmo (continua) L'algoritmo "va' dal salotto alla cucina" si compone in realtà delle seguenti istruzioni: – esci dal salotto – curva a sinistra – prosegui per il corridoio fino all'ultima porta sulla sinistra – attraversa la porta a sinistra L'algoritmo "attraversa la porta a sinistra" si compone di: – controlla se la porta è aperta – nel caso che la porta sia aperta salta il passo seguente – apri la porta (cioè protendi braccio, afferra maniglia …. ) – avanza di un metro

Esempio di algoritmo Un modo dettagliato di rappresentare l'algoritmo "attraversa la porta a sinistra" specificando le sequenze sotto-algoritmiche è allora il seguente: – controlla se la porta è aperta – nel caso che la porta sia aperta salta il passo seguente – apri la porta ─ protendi il braccio ─ afferra la maniglia ─ rotea la mano di 30 gradi in direzione antioraria ─ applica una pressione alla maniglia diretta di fronte a te ─. . . – avanza di un metro

Esercizi Spedire una lettera all’amico Giorgio che abita a Roma: 1 - Ordinare le seguenti operazioni: - metto il foglio nella busta - attacco il francobollo - prendo una busta - esco di casa - imbuco la lettera nella cassetta - aggiungo il c. a. p. di Roma - prendo il francobollo - vado all’ufficio postale - scrivo sulla busta l’indirizzo di Giorgio - chiudo la busta - cerco il numero del c. a. p di Roma - cerco l’indirizzo di Giorgio nella rubrica. 2 - Specificarne le sequenze sotto-algoritmiche

Esercizi Considerando i seguenti concetti come il percorso che va dal problema al programma, collegare con parole o frasi significative ogni parola alla successiva e a quanti più concetti è possibile: PROBLEMA, ALGORITMO, DIAGRAMMA A BLOCCHI, LIGUAGGIO DI PROGETTO, AUTOMA, SISTEMA, MODELLO, LINGUAGGI DI PROGRAMMAZIONE, PROGRAMMA

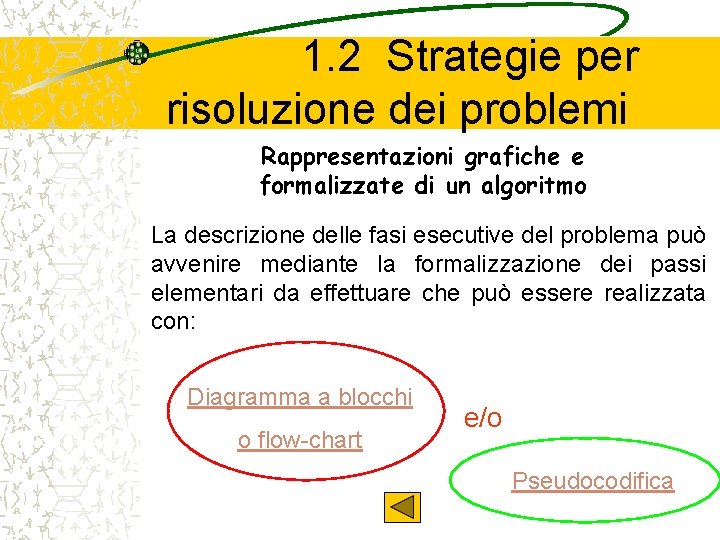

1. 2 Strategie per risoluzione dei problemi Rappresentazioni grafiche e formalizzate di un algoritmo La descrizione delle fasi esecutive del problema può avvenire mediante la formalizzazione dei passi elementari da effettuare che può essere realizzata con: Diagramma a blocchi o flow-chart e/o Pseudocodifica

1. 2 a Diagrammi a blocchi Diagramma a blocchi o flow-chart Ha il pregio di evidenziare visivamente l’avanzamento in sequenza e le varie strutture che compongono l’algoritmo, presenta istruzioni di input e/o output, calcolo e/o di elaborazione, condizioni ed individua un inizio ed una fine. INPUT ISTRUZIONI CONDIZIONI fine

1. 2 a Esempio di diagramma a blocchi inizio Somma S di una sequenza di N numeri di valore A variabile N S= A S= S+A N=N-1 SI N> NO S fine

1. 2 b Linguaggio di progetto o pseudo-codifica È un linguaggio formale (linguaggio di progetto), con regole prive di ambiguità ed eccezioni che esprimono i vari tipi di istruzioni. Viene definito pseudo-codifica o notazione lineare strutturata. Generalmente utilizzato nella soluzione informatizzata di problemi più complessi. inizio leggi N S fai leggi A S S+A N N-1 mentre ( N > ) stampa S fine In modo più efficiente, al posto di inizio/fine si possono usare le parentesi graffe

Algoritmo: media aritmetica Diagramma a blocchi o flow-chart Calcolo della media aritmetica di una sequenza di valori numerici

Algoritmo: media aritmetica Linguaggio di progetto o pseudo-codifica inizio N S fai leggi V S S+V N N +1 mentre (V > ) N N-1 M scrivi M fine Tecnica descrittiva di più semplice lettura/comprensione

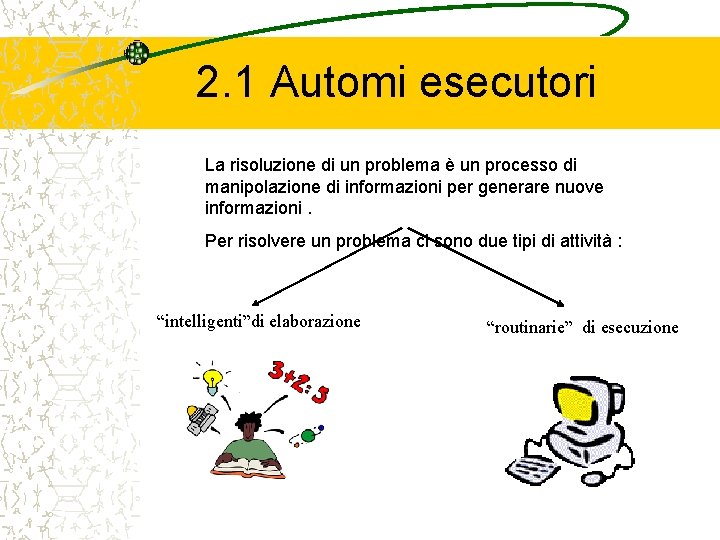

2. 1 Automi esecutori La risoluzione di un problema è un processo di manipolazione di informazioni per generare nuove informazioni. Per risolvere un problema ci sono due tipi di attività : “intelligenti”di elaborazione “routinarie” di esecuzione

2. 2 Caratteristiche di un automa Automi Sono macchine che compiono attività complesse in cui sono riconoscibili elementi propri delle attività superiori del comportamento umano. Possono essere programmate per svolgere diverse mansioni e per modificare le proprie azioni in relazione ai mutamenti ambientali. (Es: lavatrici, sistemi di controlli ascensori, bancomat…computer) Un automa è un sistema : Dinamico Passa da uno stato (condizione di funzionamento) all’altro secondo gli input che riceve Invariante Se le condizioni iniziali sono le stesse il comportamento del sistema è invariato Discreto Le variabili (d’ingresso, di stato e d’uscita) possono

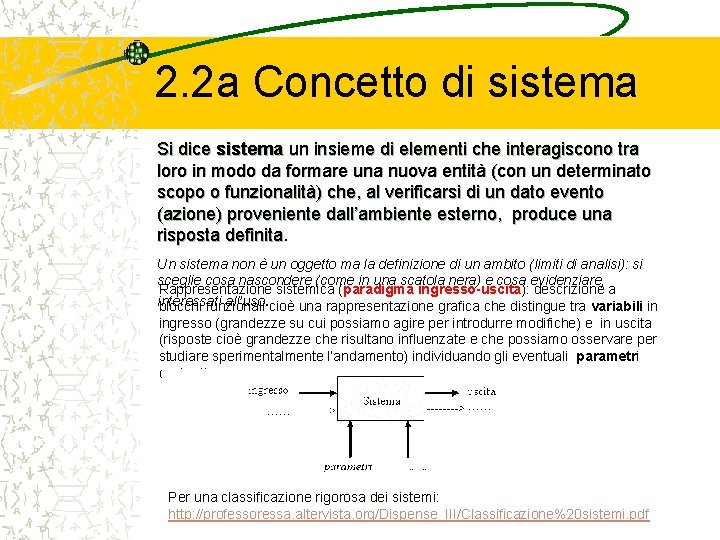

2. 2 a Concetto di sistema Si dice sistema un insieme di elementi che interagiscono tra loro in modo da formare una nuova entità (con un determinato scopo o funzionalità) che, al verificarsi di un dato evento (azione) proveniente dall’ambiente esterno, produce una risposta definita Un sistema non è un oggetto ma la definizione di un ambito (limiti di analisi): si sceglie cosa nascondere (come in una scatola nera) e cosa evidenziare, Rappresentazione sistemica (paradigma ingresso-uscita): descrizione a interessati all’uso. cioè una rappresentazione grafica che distingue tra variabili in blocchi funzionali ingresso (grandezze su cui possiamo agire per introdurre modifiche) e in uscita (risposte cioè grandezze che risultano influenzate e che possiamo osservare per studiare sperimentalmente l’andamento) individuando gli eventuali parametri costanti : Per una classificazione rigorosa dei sistemi: http: //professoressa. altervista. org/Dispense_III/Classificazione%20 sistemi. pdf

2. 2 b Concetto di modello Modello E’ uno schema teorico (una descrizione semplificata) elaborato per rappresentare elementi fondamentali di fenomeni o enti Modelli descrittivi (riproducono in modo semplice la realtà, senza presupporre l’uso che ne verrà fatto) Modelli predittivi (danno gli elementi di una situazione per prevederne l’evoluzione) Modelli prescrittivi (impongono un particolare comportamento in previsione dell’obiettivo da raggiungere) Modelli simbolici o matematici (danno una rappresentazione astratta mediante un insieme di equazioni che legano le grandezze) Modelli iconici (danno una rappresentazione fedele della realtà in scala ridotta) Modello per trascurare gli aspetti superflui alla soluzione di problemi

2. 3 Automi e classi di problemi Un sistema automatico o automa è un sistema nel quale la componente umana è completamente eliminata nell’ambito dei processi, che sono ben determinati e prevedibili: lavatrice, lavastoviglie, computer (automa a programma) Un sistema umano, al contrario, presenta un carattere probabilistico, poiché l’uomo può assolvere a funzioni impreviste, utilizzando il ragionamento, la creatività e l’intuito.

Problemi e algoritmi ESERCITAZIONI Testo dei problemi on-line http: //utenti. multimania. it/pbiasotti/Dispense_III/Esercizi_da_problema_ ad_algoritmo. pdf Introduzione alla logica delle proposizioni: quesiti on-line http: //professoressa. altervista. org/Dispense_III/Cavalieri_furfanti. pdf Un bambino ha costruito una torre di tre blocchi colorati così disposti dall’alto in basso: ROSSO-GIALLO-VERDE. IL bambino vuole capovolgerla in modo da avere VERDE-GIALLO-ROSSO. Può spostare solo un blocchetto alla volta. Individuare il numero minimo di stati per i quali si arriva alla configurazione desiderata

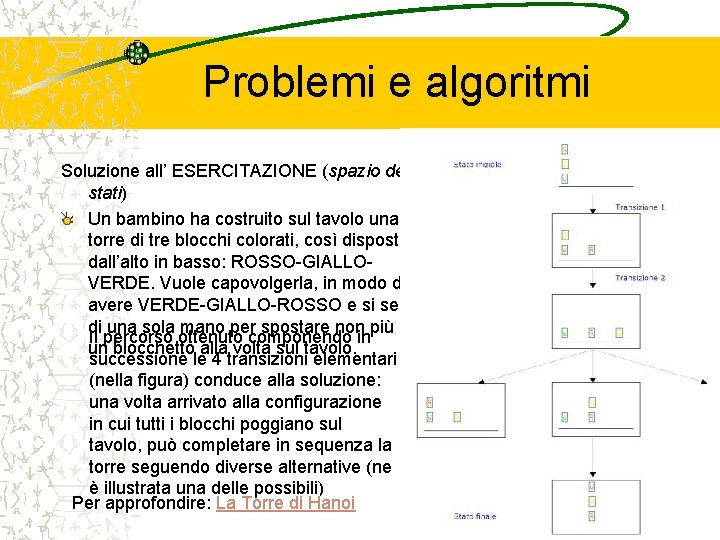

Problemi e algoritmi Soluzione all’ ESERCITAZIONE (spazio degli stati) Un bambino ha costruito sul tavolo una torre di tre blocchi colorati, così disposti dall’alto in basso: ROSSO-GIALLOVERDE. Vuole capovolgerla, in modo da avere VERDE-GIALLO-ROSSO e si serve di una sola mano per spostare non più di Il percorso ottenuto componendo in un blocchetto alla volta sul tavolo. successione le 4 transizioni elementari (nella figura) conduce alla soluzione: una volta arrivato alla configurazione in cui tutti i blocchi poggiano sul tavolo, può completare in sequenza la torre seguendo diverse alternative (ne è illustrata una delle possibili) Per approfondire: La Torre di Hanoi

3 Linguaggi Il linguaggio è un sistema codificato di segni che consente la comunicazione, intesa come scambio di informazioni

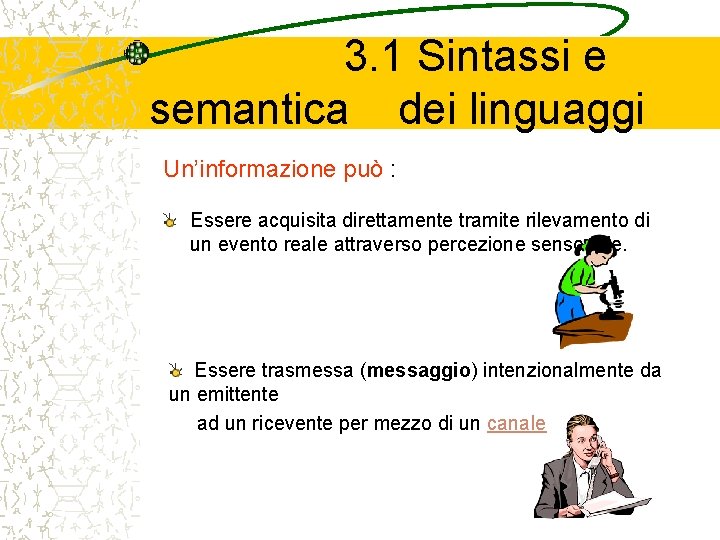

3. 1 Sintassi e semantica dei linguaggi Un’informazione può : Essere acquisita direttamente tramite rilevamento di un evento reale attraverso percezione sensoriale. Essere trasmessa (messaggio) intenzionalmente da un emittente ad un ricevente per mezzo di un canale

La comunicazione Il messaggio presuppone l’utilizzo di un codice (sistema di regole) e di un linguaggio (sistema di segni) che devono essere conosciuti sia dalla sorgente emittente che dal destinatario, altrimenti la comunicazione non ha effetto ? ? ? ? sorgente destinatario

3. 1 Sintassi e semantica dei linguaggi La funzione del linguaggio è quella di sostituire ad oggetti o concetti dei segni/simboli per trasmettere un messaggio. Il segno è l’associazione di qualcosa di materiale e sensibile (immagine, suono…) che chiamiamo significante con qualcosa di puramente concettuale chiamiamo significato Il codice ci consente l’interpretazione dei segni Segno significato gatto = significante + Il gruppo dei suoni o di lettere g/a/t/t/o Nella storia si sono usate diverse forme di comunicazione

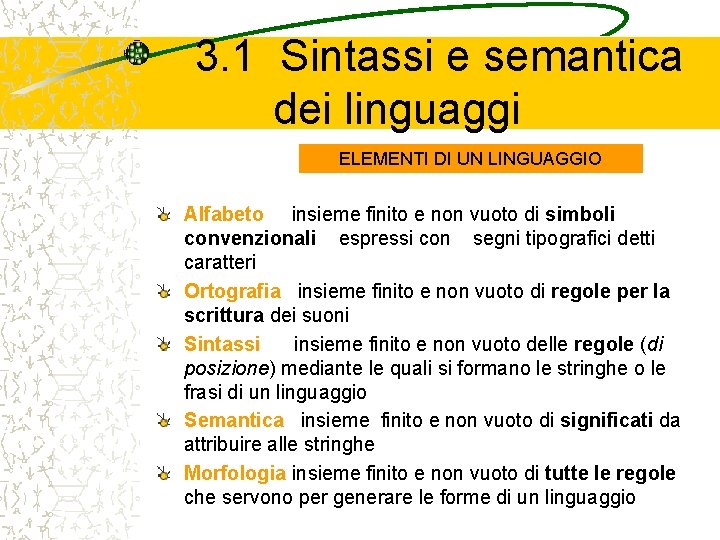

3. 1 Sintassi e semantica dei linguaggi ELEMENTI DI UN LINGUAGGIO Alfabeto insieme finito e non vuoto di simboli convenzionali espressi con segni tipografici detti caratteri Ortografia insieme finito e non vuoto di regole per la scrittura dei suoni Sintassi insieme finito e non vuoto delle regole (di posizione) mediante le quali si formano le stringhe o le frasi di un linguaggio Semantica insieme finito e non vuoto di significati da attribuire alle stringhe Morfologia insieme finito e non vuoto di tutte le regole che servono per generare le forme di un linguaggio

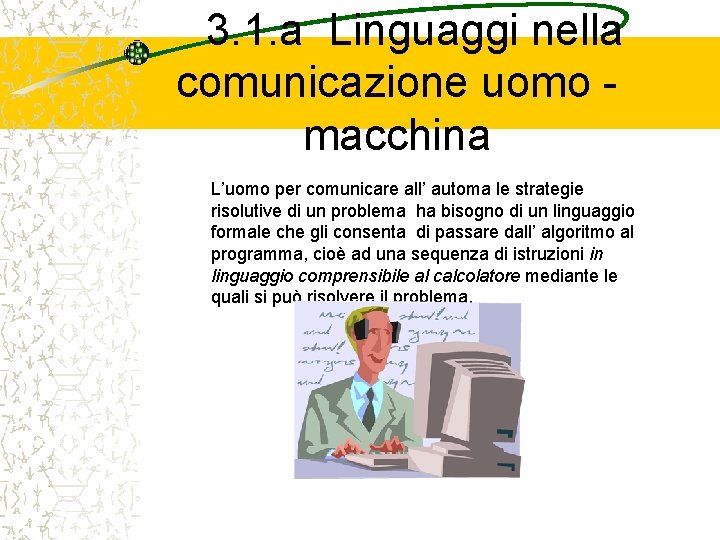

3. 1. a Linguaggi nella comunicazione uomo macchina L’uomo per comunicare all’ automa le strategie risolutive di un problema ha bisogno di un linguaggio formale che gli consenta di passare dall’ algoritmo al programma, cioè ad una sequenza di istruzioni in linguaggio comprensibile al calcolatore mediante le quali si può risolvere il problema.

3. 2 Linguaggi e automi Linguaggi non evoluti Linguaggio macchina, linguaggio assemblativo (Assembler). Vicino alla logica della macchina Linguaggi evoluti Linguaggi non orientati alla macchina, ma alla soluzione dei problemi. Vicino alla logica dell’uomo

3. 2 Linguaggi e automi Programmi general purpose Sistema operativo I principali software Office Automation • Word processor Software di base, controlla tutte le risorse del computer, necessita di un linguaggio più vicino al linguaggio macchina (Assembler) • Foglio di calcolo • Sistemi di gestione base dati • Programmi per la realizzazione di presentazioni multimediali • Programmi di grafica computerizzata • Editor di suoni

3. 3 Linguaggi di programmazione Problema Algoritmo Programma sorgente Risultati Dalla formulazione del problema alla sua soluzione Programma traduttore Elaborazione Programma oggetto

3. 3 Linguaggi di programmazione Programma sorgente Istruzioni di dichiarazione Descrivono dati e variabili utilizzati dal programma, definendone tipo e struttura Istruzioni di assegnazione Consentono di assegnare alla variabile un valore dello stesso tipo della variabile L’algoritmo risolutivo viene trasformato in un programma attraverso un linguaggio di programmazione che può contenere: Istruzioni di controllo Sono istruzioni che richiedono salti di sequenza nell’esecuzione del programma Istruzioni di input e output Richiedono l’ingresso o l’uscita di un’informazione da una periferica alla memoria centrale e

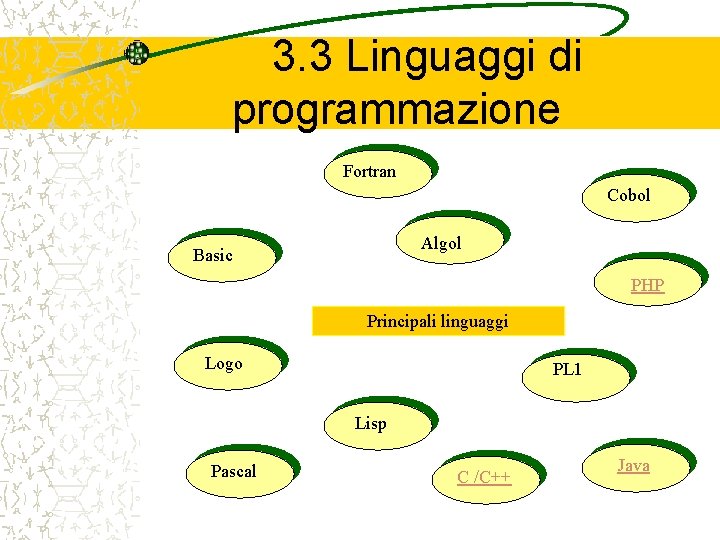

3. 3 Linguaggi di programmazione Fortran Cobol Algol Basic PHP Principali linguaggi Logo PL 1 Lisp Pascal C /C++ Java

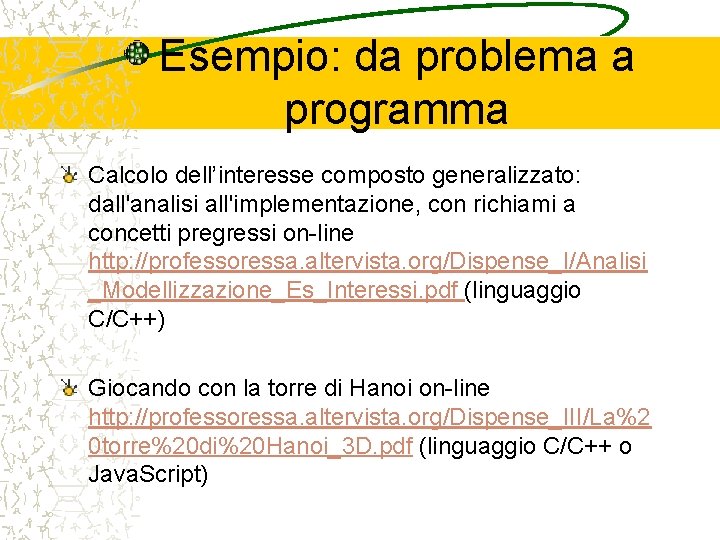

Esempio: da problema a programma Calcolo dell’interesse composto generalizzato: dall'analisi all'implementazione, con richiami a concetti pregressi on-line http: //professoressa. altervista. org/Dispense_I/Analisi _Modellizzazione_Es_Interessi. pdf (linguaggio C/C++) Giocando con la torre di Hanoi on-line http: //professoressa. altervista. org/Dispense_III/La%2 0 torre%20 di%20 Hanoi_3 D. pdf (linguaggio C/C++ o Java. Script)
