Dagens forelesning Opamp repetisjon fra tidligere kurs Forsterkere

Dagens forelesning • Op-amp repetisjon fra tidligere kurs • Forsterkere og signalkondisjonering Fraden kap 5 • Sidespor tilbakekobling og blokkdiagram Kompendiet • Sidespor til kapasitans Fraden avsnitt 3. 2 • Sidespor til første ordens systemer

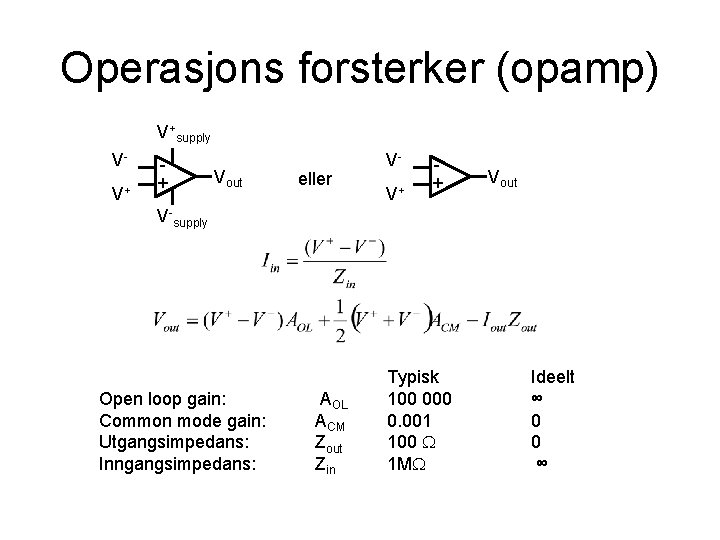

Operasjons forsterker (opamp) V+supply VV+ + Vout eller VV+ + Vout V-supply Open loop gain: Common mode gain: Utgangsimpedans: Inngangsimpedans: AOL ACM Zout Zin Typisk 100 0. 001 100 1 M Ideelt ∞ 0 0 ∞

From wikipedia Zin AOL Zout

Komparator Vmax Vref Vin + Vout Vmin For en ideell opamp er for

Negativ tilbakekopling av opamp VV+ + Vout En negativ tilbakekopling tvinger negativ inngang til samme verdi som den positive inngangen

Spenningsfølger • Konverterer ”ned” utgangsimpedansen fra en sensor.

Drevet skjerm (driven shield) Problem: Løsning: Essensen er å holde skjermen på samme potensial som signalet for å unngå lekkasjestrømmer. For å oppnå dette bruker vi en tilbakekopling.

Blokkdiagram Sum: Y=X+B X Y Multiplikasjon: Y=AX B Differanse: Y=A-B X B Y X A Y

Negativ tilbakekobling i blokkdiagram

Sidespor: Første ordens (filter) som blokk diagram i q

Sammenkopling

Inverterende forsterker R 2 Vin R 1 + ACL=R 2/R 1 Vout

Subtraksjonskrets 10 k - V+ + V 10 k Vout

Instrumenteringsforsterker
