D 102 / T 102 Obsluha reléového poloautomatického bloku (RPB) HPB

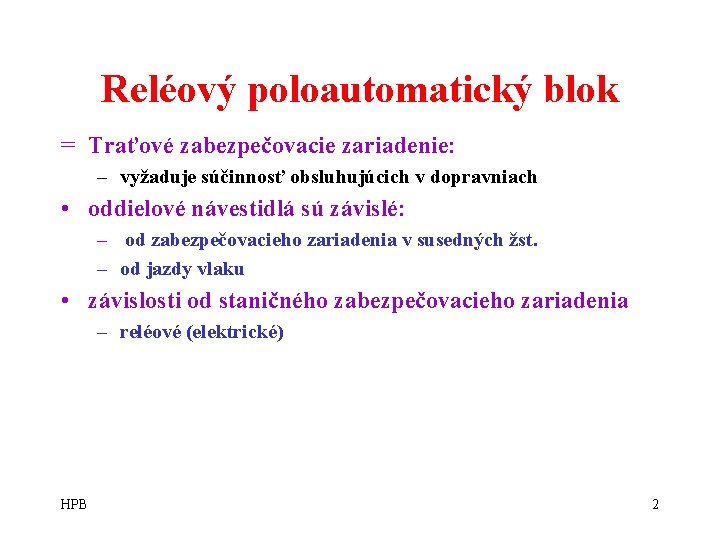

Reléový poloautomatický blok = Traťové zabezpečovacie zariadenie: – vyžaduje súčinnosť obsluhujúcich v dopravniach • oddielové návestidlá sú závislé: – od zabezpečovacieho zariadenia v susedných žst. – od jazdy vlaku • závislosti od staničného zabezpečovacieho zariadenia – reléové (elektrické) HPB 2

Traťový súhlas Príjem súhlasu Udelenie odhlášky HPB Voľnosť trate Udelenie súhlasu Trať. kľúč pre Prac. vlaky a Vv Traťový kľúč pre postrk 3

Indikačné a ovládacie prvky na hradle s RPB 4

HPB 5

HPB 6

Traťový súhlas je udelený podľa obrázku RPB zmena súhlasu bez hradla 7

Výpravca stanice B vezme súhlas výpravcovi stanice A povytiahnutím tlačidla - traťový súhlas = bezsúhlasový stav RPB zmena súhlasu bez hradla 8

Výpravca stanice A udelí súhlas výpravcovi stanice B zatlačením tlačidla - traťový súhlas RPB zmena súhlasu bez hradla 9

Súhlasový stav na hradle s RPB zmena súhlasu s hradlom 10

Výpravca stanice B vezme hradlu súhlas RPB zmena súhlasu s hradlom 11

Hradlár vezme súhlas stanici A RPB zmena súhlasu s hradlom 12

Výpravca v stanici A udelí súhlas hradlu RPB zmena súhlasu s hradlom 13

Hradlár udelí súhlas stanici B RPB zmena súhlasu s hradlom 14

Bezsúhlasový stav na hradle s RPB zmena hradla na hlásnicu 15

Výpravca stanice A udelí súhlas hradlu RPB zmena hradla na hlásnicu 16

Výpravca stanice B tiež udelí súhlas hradlu RPB zmena hradla na hlásnicu 17

Výpravca stanice B vezme súhlas hradlu RPB zmena hradla na hlásnicu 18

Výpravca stanice A vezme súhlas hradlu RPB zmena hradla na hlásnicu 19

Traťový súhlas má stanica A RPB odchod, predhláška, odhláška 20

V stanici A sa postaví odchodové návestidlo do stanice B ide automaticky predhláška RPB odchod, predhláška, odhláška 21

Vlak odchádza RPB odchod, predhláška, odhláška 22

Vlak obsadí i. k. , RPB zaregistruje odchod vlaku RPB odchod, predhláška, odhláška 23

Vlak opustí i. k a odchádza na trať RPB odchod, predhláška, odhláška 24

V stanici A sa dá staničné zabezpečovacie zariadenie do základného stavu RPB odchod, predhláška, odhláška 25

V stanici B sa postaví vchodová vlaková cesta RPB odchod, predhláška, odhláška 26

Vlak vchádza RPB odchod, predhláška, odhláška 27

Vlak obsadí i. k. a RPB zaregistruje vchod vlaku RPB odchod, predhláška, odhláška 28

Vlak opustí i. k. a výpravca skontroluje koncovú návesť vlaku RPB odchod, predhláška, odhláška 29

Výpravca udelí odhlášku RPB do stanice A RPB odchod, predhláška, odhláška 30

Traťový súhlas je udelený podľa obrázku RPB prejazd okolo hradla 31

Hradlár dostane predhlášku (v zadnej stanici bolo postavené odchodové návestidlo) RPB prejazd okolo hradla 32

Hradlár postaví oddielové návestidlo a očakáva vlak (tým dal predhlášku prednej stanici) RPB prejazd okolo hradla 33

Vlak prichádza ku hradlu, obsadí i. k. , a oddielové návestidlo sa prestaví na „Stoj“ RPB prejazd okolo hradla 34

Vlak uvoľní i. k. a rozsvieti sa biele svetlo v tlačidle udelenia odhkášky RPB prejazd okolo hradla 35

Hradlár skontroluje koncovú návesť a povytiahnutím tlačidla dá odhlášku do zadnej stanicezadný traťový oddiel je voľný RPB prejazd okolo hradla 36

Výpravca musí mať udelený traťový súhlas RPB jazda pracovného vlaku 37

Najprv vyberie traťový kľúč pre pracovné vlaky RPB jazda pracovného vlaku 38

Potom postaví odchod pre pracovný vlak RPB jazda pracovného vlaku 39

RPB vlečka 40

Jazdy drobných vozidiel RPB jazda drobných vozidiel 41
