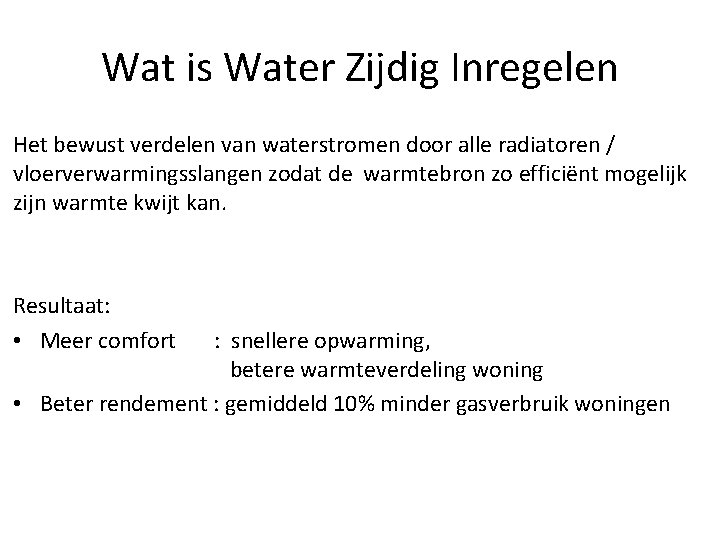

Wat is Water Zijdig Inregelen Het bewust verdelen van waterstromen door alle radiatoren / vloerverwarmingsslangen zodat de warmtebron zo efficiënt mogelijk zijn warmte kwijt kan. Resultaat: • Meer comfort : snellere opwarming, betere warmteverdeling woning • Beter rendement : gemiddeld 10% minder gasverbruik woningen

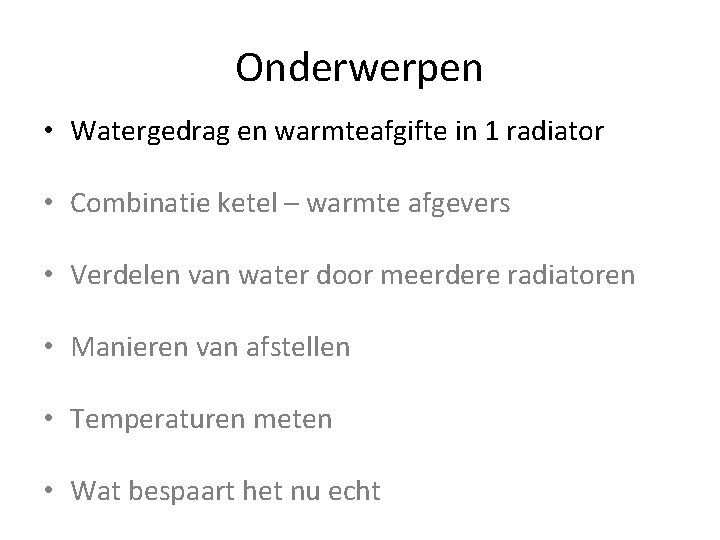

Onderwerpen • Watergedrag en warmteafgifte in 1 radiator • Combinatie ketel – warmte afgevers • Verdelen van water door meerdere radiatoren • Manieren van afstellen • Temperaturen meten • Wat bespaart het nu echt

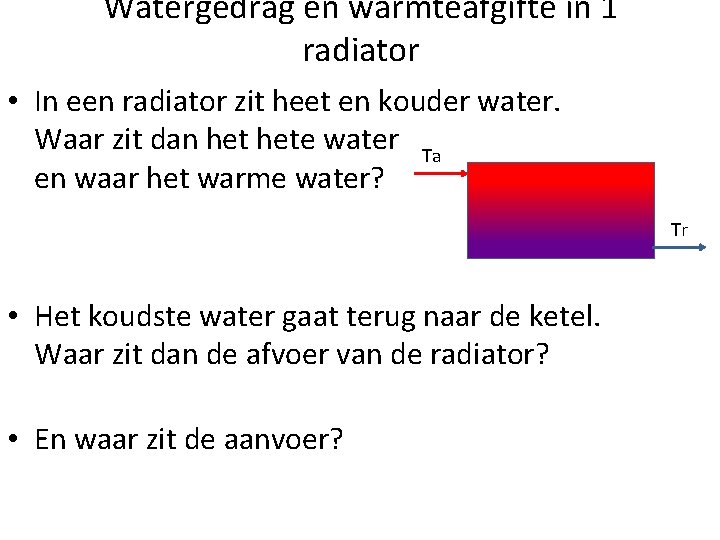

Watergedrag en warmteafgifte in 1 radiator • In een radiator zit heet en kouder water. Waar zit dan hete water Ta en waar het warme water? Tr • Het koudste water gaat terug naar de ketel. Waar zit dan de afvoer van de radiator? • En waar zit de aanvoer?

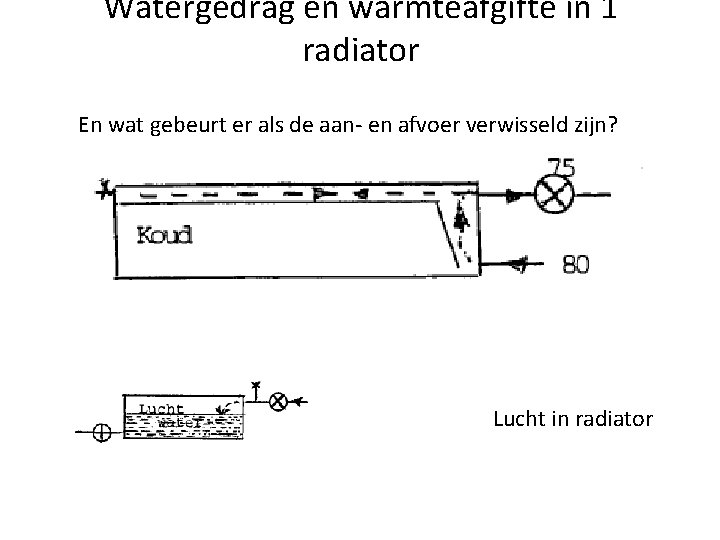

Watergedrag en warmteafgifte in 1 radiator En wat gebeurt er als de aan- en afvoer verwisseld zijn? Lucht in radiator

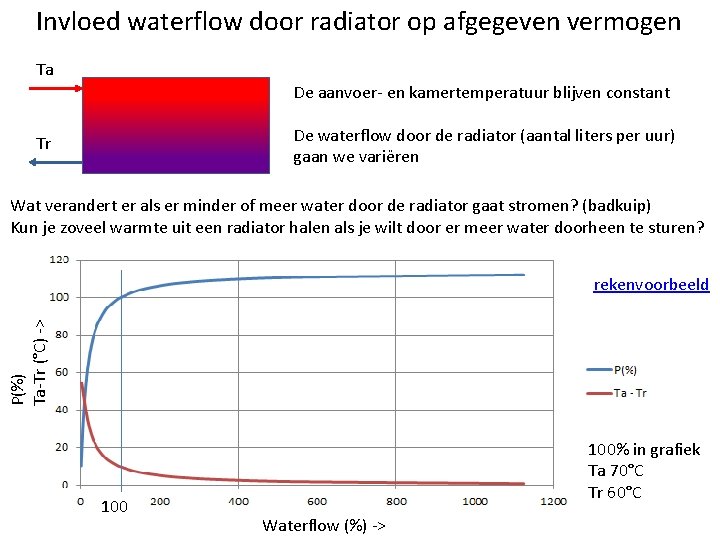

Invloed waterflow door radiator op afgegeven vermogen Ta De aanvoer- en kamertemperatuur blijven constant De waterflow door de radiator (aantal liters per uur) gaan we variëren Tr Wat verandert er als er minder of meer water door de radiator gaat stromen? (badkuip) Kun je zoveel warmte uit een radiator halen als je wilt door er meer water doorheen te sturen? P(%) Ta-Tr (°C) -> rekenvoorbeeld 100% in grafiek Ta 70°C Tr 60°C Waterflow (%) ->

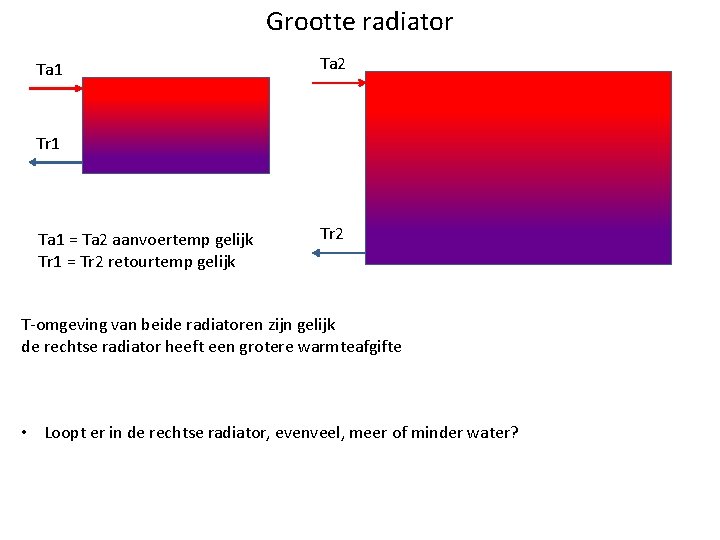

Grootte radiator Ta 1 Ta 2 Tr 1 Ta 1 = Ta 2 aanvoertemp gelijk Tr 1 = Tr 2 retourtemp gelijk Tr 2 T-omgeving van beide radiatoren zijn gelijk de rechtse radiator heeft een grotere warmteafgifte • Loopt er in de rechtse radiator, evenveel, meer of minder water?

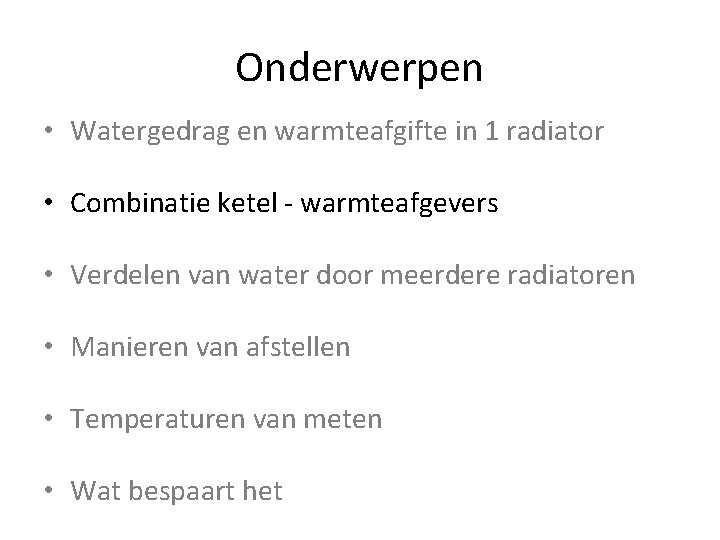

Onderwerpen • Watergedrag en warmteafgifte in 1 radiator • Combinatie ketel - warmteafgevers • Verdelen van water door meerdere radiatoren • Manieren van afstellen • Temperaturen van meten • Wat bespaart het

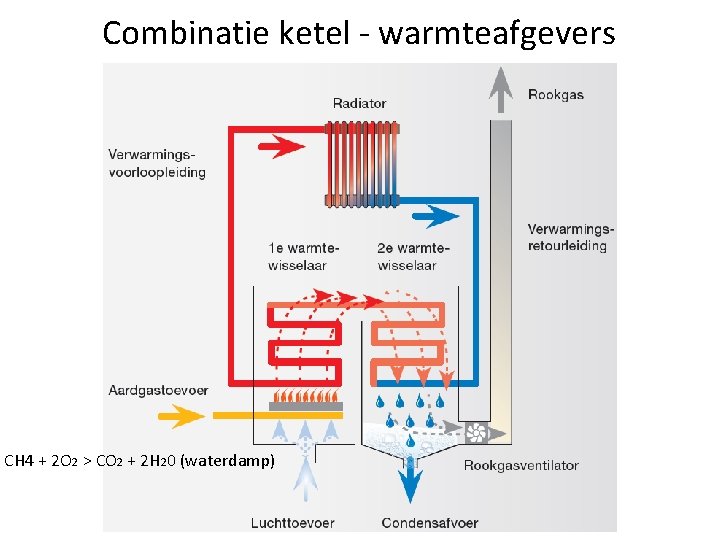

Combinatie ketel - warmteafgevers CH 4 + 2 O 2 > CO 2 + 2 H 20 (waterdamp)

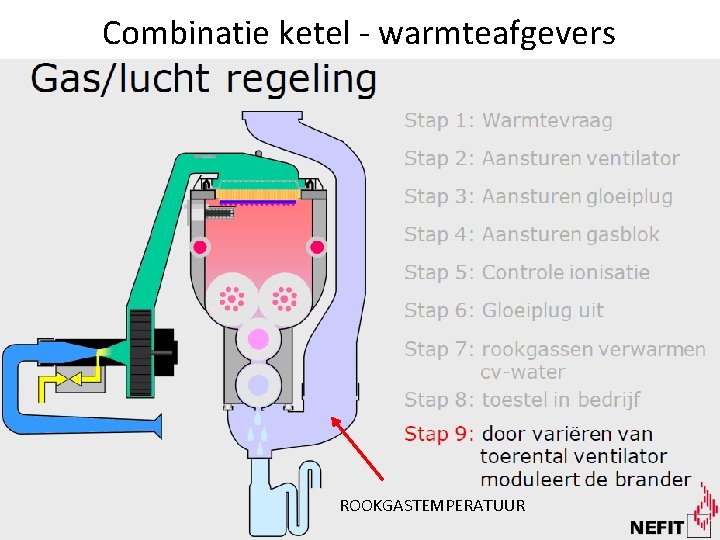

Combinatie ketel - warmteafgevers ROOKGASTEMPERATUUR

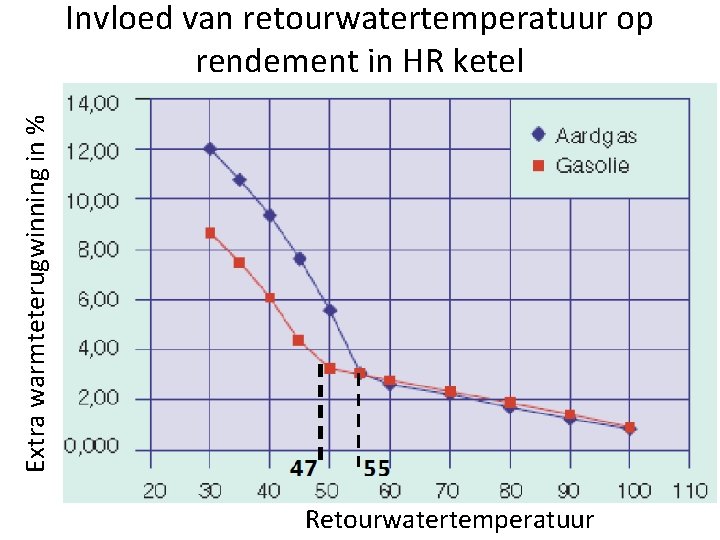

Extra warmteterugwinning in % Invloed van retourwatertemperatuur op rendement in HR ketel Retourwatertemperatuur

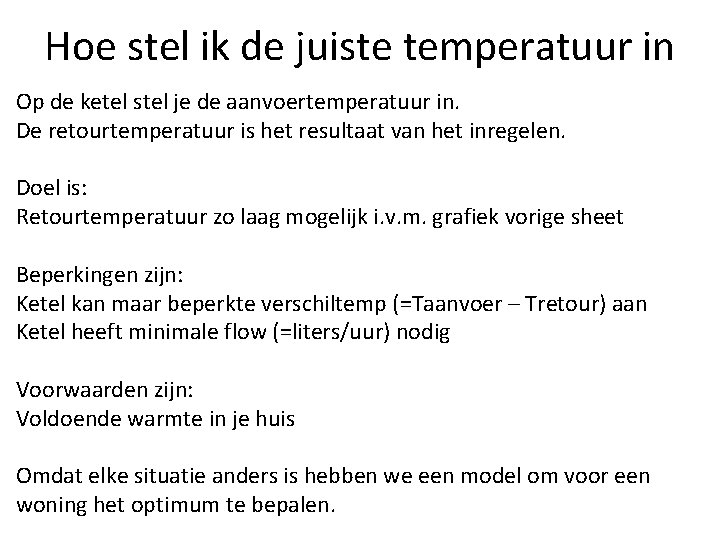

Hoe stel ik de juiste temperatuur in Op de ketel stel je de aanvoertemperatuur in. De retourtemperatuur is het resultaat van het inregelen. Doel is: Retourtemperatuur zo laag mogelijk i. v. m. grafiek vorige sheet Beperkingen zijn: Ketel kan maar beperkte verschiltemp (=Taanvoer – Tretour) aan Ketel heeft minimale flow (=liters/uur) nodig Voorwaarden zijn: Voldoende warmte in je huis Omdat elke situatie anders is hebben we een model om voor een woning het optimum te bepalen.

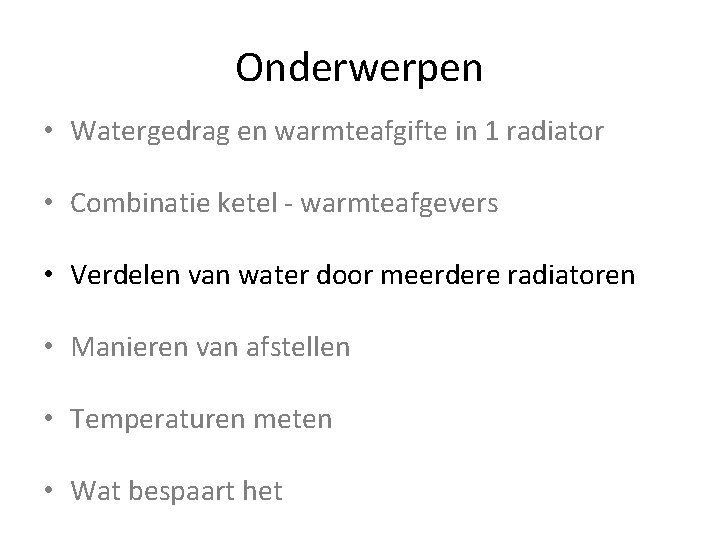

Onderwerpen • Watergedrag en warmteafgifte in 1 radiator • Combinatie ketel - warmteafgevers • Verdelen van water door meerdere radiatoren • Manieren van afstellen • Temperaturen meten • Wat bespaart het

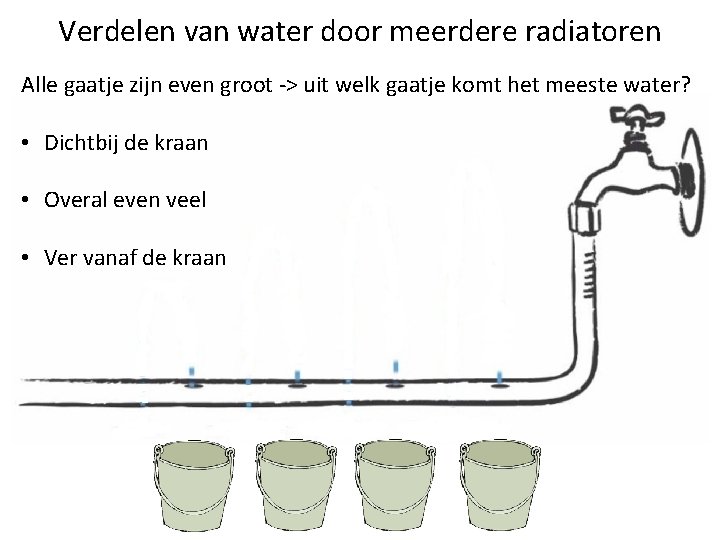

Verdelen van water door meerdere radiatoren Alle gaatje zijn even groot -> uit welk gaatje komt het meeste water? • Dichtbij de kraan • Overal even veel • Ver vanaf de kraan

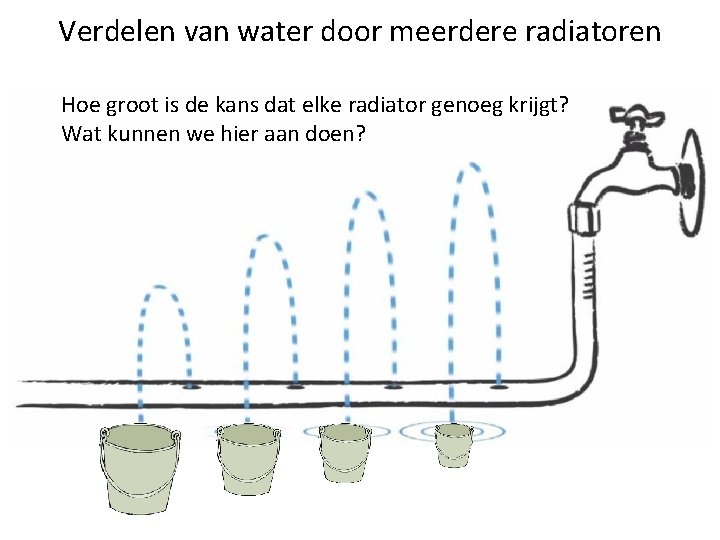

Verdelen van water door meerdere radiatoren Hoe groot is de kans dat elke radiator genoeg krijgt? Wat kunnen we hier aan doen?

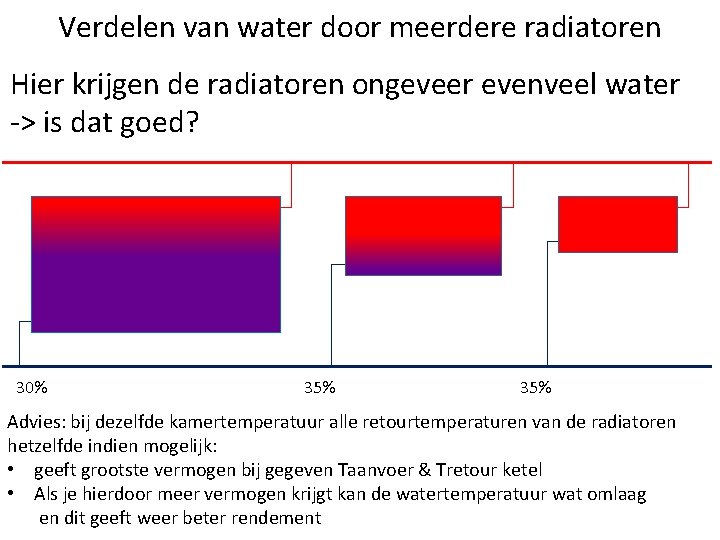

Verdelen van water door meerdere radiatoren Hier krijgen de radiatoren ongeveer evenveel water -> is dat goed? 30% 35% Advies: bij dezelfde kamertemperatuur alle retourtemperaturen van de radiatoren hetzelfde indien mogelijk: • geeft grootste vermogen bij gegeven Taanvoer & Tretour ketel • Als je hierdoor meer vermogen krijgt kan de watertemperatuur wat omlaag en dit geeft weer beter rendement

Verdelen van water door meerdere radiatoren

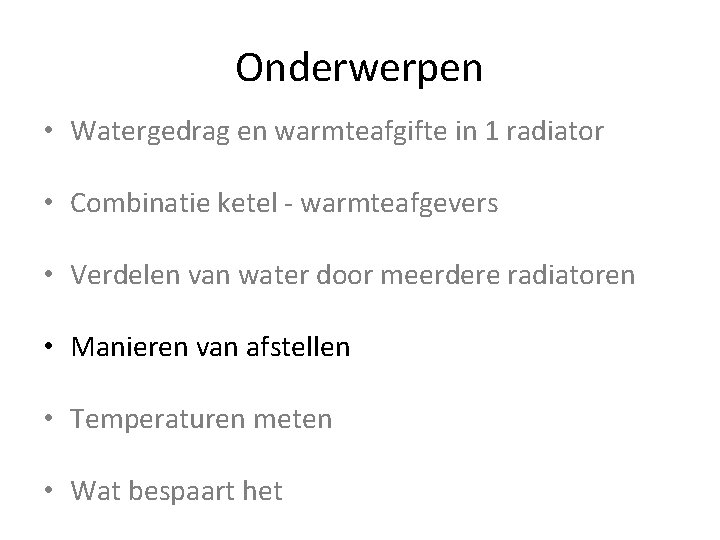

Onderwerpen • Watergedrag en warmteafgifte in 1 radiator • Combinatie ketel - warmteafgevers • Verdelen van water door meerdere radiatoren • Manieren van afstellen • Temperaturen meten • Wat bespaart het

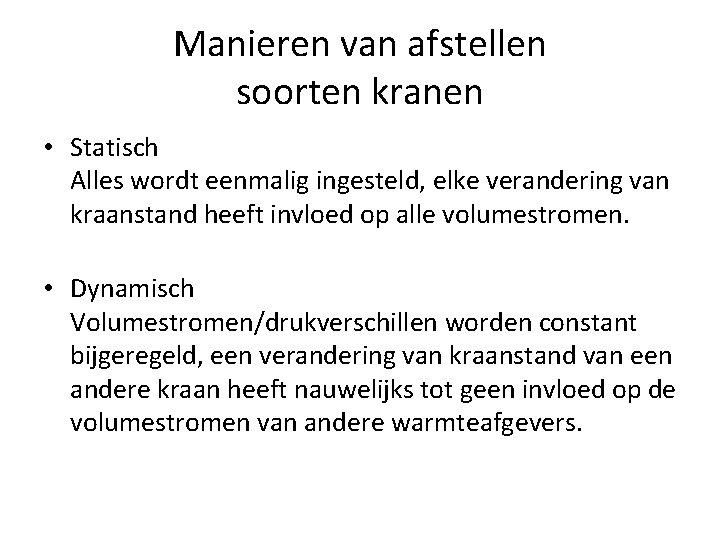

Manieren van afstellen soorten kranen • Statisch Alles wordt eenmalig ingesteld, elke verandering van kraanstand heeft invloed op alle volumestromen. • Dynamisch Volumestromen/drukverschillen worden constant bijgeregeld, een verandering van kraanstand van een andere kraan heeft nauwelijks tot geen invloed op de volumestromen van andere warmteafgevers.

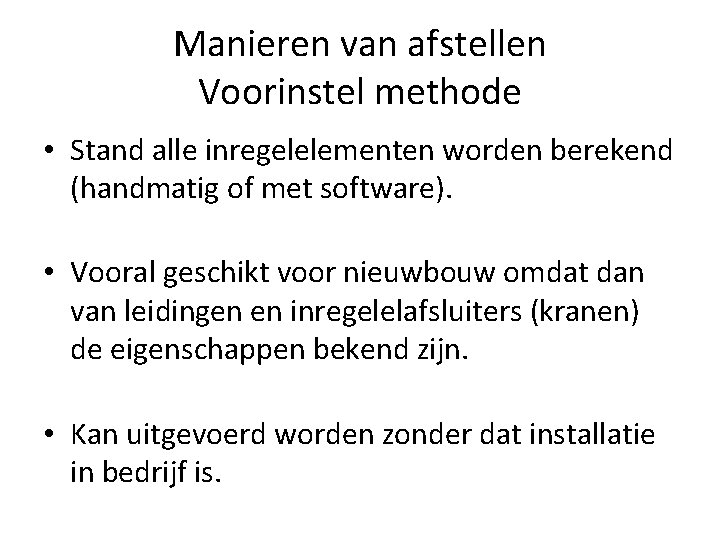

Manieren van afstellen Voorinstel methode • Stand alle inregelelementen worden berekend (handmatig of met software). • Vooral geschikt voor nieuwbouw omdat dan van leidingen en inregelelafsluiters (kranen) de eigenschappen bekend zijn. • Kan uitgevoerd worden zonder dat installatie in bedrijf is.

Manieren van afstellen Temperatuurmethode = trial and error methode Zet alle inregelafsluiters 20% dicht Meet alle temperatuurverschillen Smoor of open inregelafsluiters met te grote afwijking van gemiddelde • Stel met de pomp en de totaalafsluiter de volumestroom in tot gewenste volumestroom bereikt wordt • Geschikt als niet alle parameters installatie bekend zijn. Installatie is in bedrijf. • •

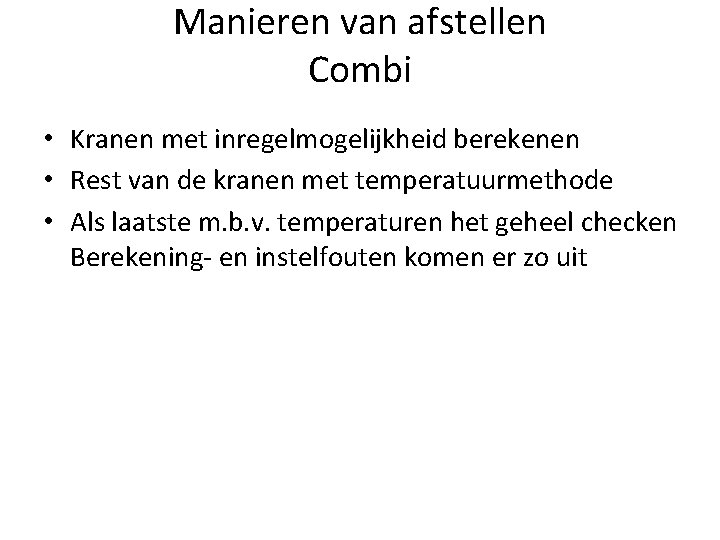

Manieren van afstellen Combi • Kranen met inregelmogelijkheid berekenen • Rest van de kranen met temperatuurmethode • Als laatste m. b. v. temperaturen het geheel checken Berekening- en instelfouten komen er zo uit

Temperatuurmethode Aanvoer 55 55 55 Retour 51 48 44 50 47 44 35 43 43 39 43 43 47 48 44 d. T niet goed -> aanpassen met pompstand en/of centrale klep Hoge Temperatuur Verwarming d. T ~ 20°C, Lage Temperatuur Verwarming d. T ~ 10°C Vloerverwarming d. T ~ 7°C (5 -10)

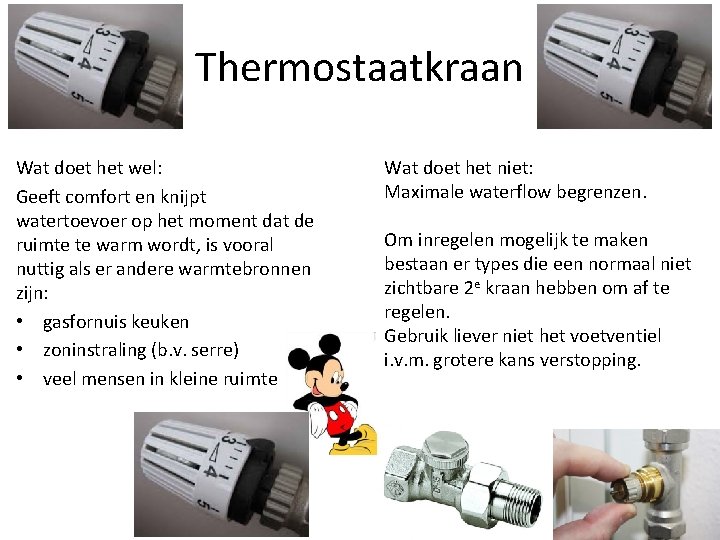

Thermostaatkraan Wat doet het wel: Geeft comfort en knijpt watertoevoer op het moment dat de ruimte te warm wordt, is vooral nuttig als er andere warmtebronnen zijn: • gasfornuis keuken • zoninstraling (b. v. serre) • veel mensen in kleine ruimte Wat doet het niet: Maximale waterflow begrenzen. Om inregelen mogelijk te maken bestaan er types die een normaal niet zichtbare 2 e kraan hebben om af te regelen. Gebruik liever niet het voetventiel i. v. m. grotere kans verstopping.

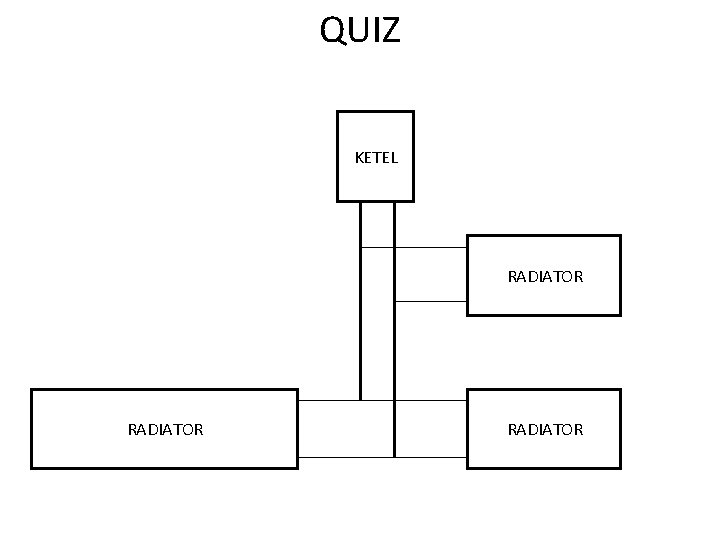

QUIZ KETEL RADIATOR

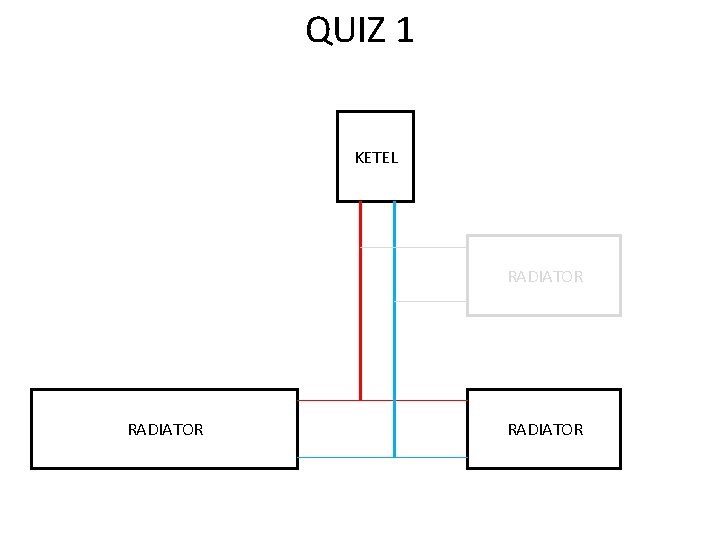

QUIZ 1 KETEL RADIATOR

QUIZ 2 KETEL RADIATOR

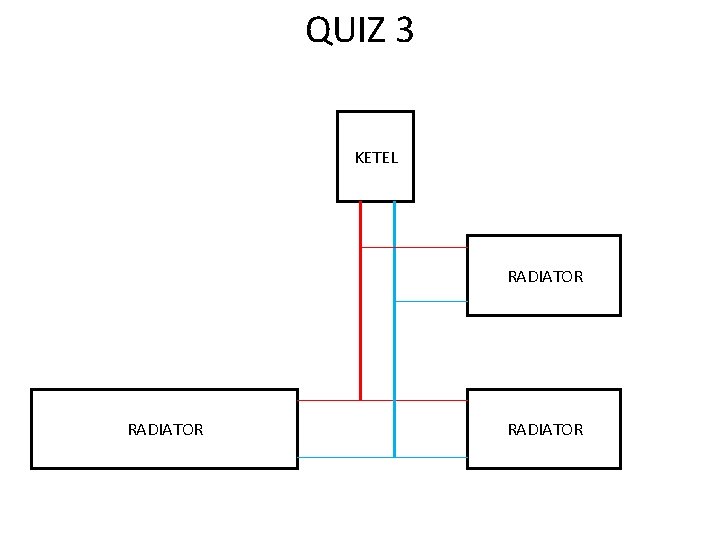

QUIZ 3 KETEL RADIATOR

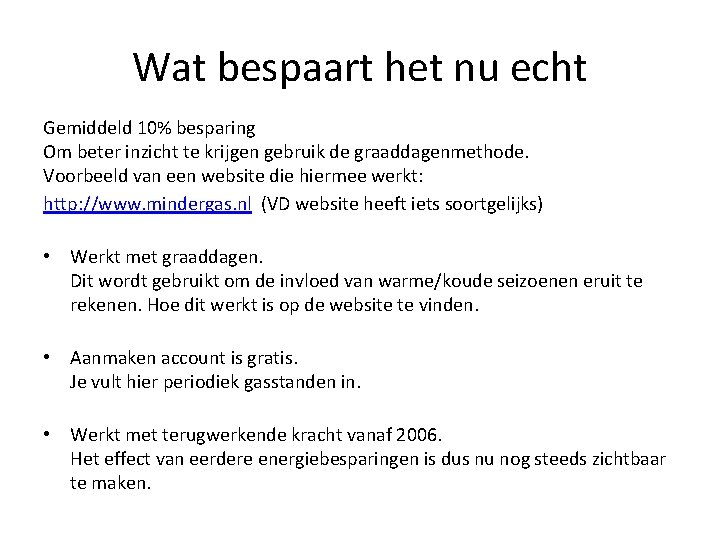

Wat bespaart het nu echt Gemiddeld 10% besparing Om beter inzicht te krijgen gebruik de graaddagenmethode. Voorbeeld van een website die hiermee werkt: http: //www. mindergas. nl (VD website heeft iets soortgelijks) • Werkt met graaddagen. Dit wordt gebruikt om de invloed van warme/koude seizoenen eruit te rekenen. Hoe dit werkt is op de website te vinden. • Aanmaken account is gratis. Je vult hier periodiek gasstanden in. • Werkt met terugwerkende kracht vanaf 2006. Het effect van eerdere energiebesparingen is dus nu nog steeds zichtbaar te maken.

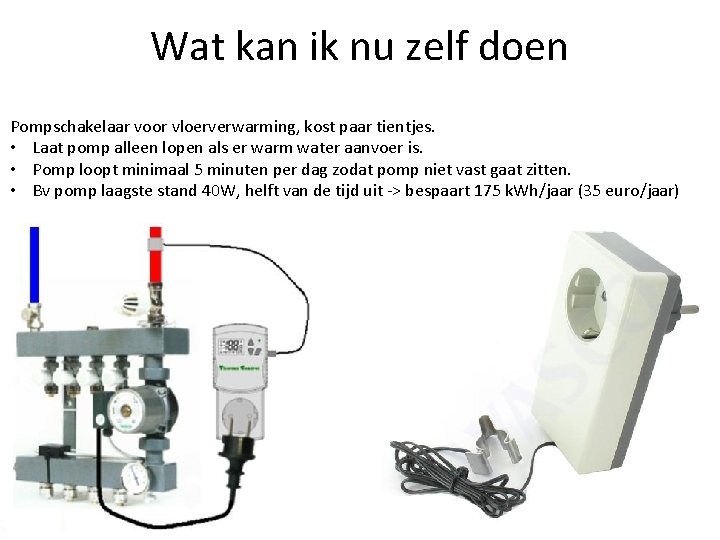

Wat kan ik nu zelf doen Pompschakelaar voor vloerverwarming, kost paar tientjes. • Laat pomp alleen lopen als er warm water aanvoer is. • Pomp loopt minimaal 5 minuten per dag zodat pomp niet vast gaat zitten. • Bv pomp laagste stand 40 W, helft van de tijd uit -> bespaart 175 k. Wh/jaar (35 euro/jaar)
