Curvas Limite de Conformação CLC Prof. Paulo Marcondes, Ph. D. Prof. Ravilson Antonio Chemin Filho, Dr. DEMEC / UFPR

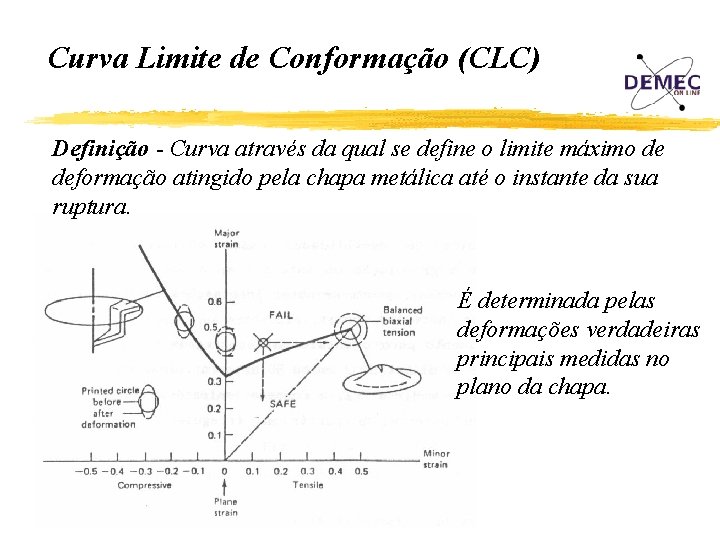

Curva Limite de Conformação (CLC) Definição - Curva através da qual se define o limite máximo de deformação atingido pela chapa metálica até o instante da sua ruptura. É determinada pelas deformações verdadeiras principais medidas no plano da chapa.

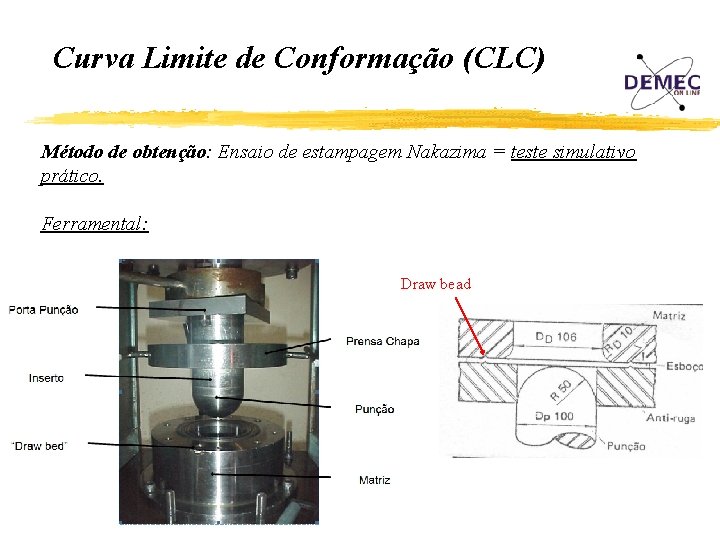

Curva Limite de Conformação (CLC) Método de obtenção: Ensaio de estampagem Nakazima = teste simulativo prático. Ferramental: Draw bead

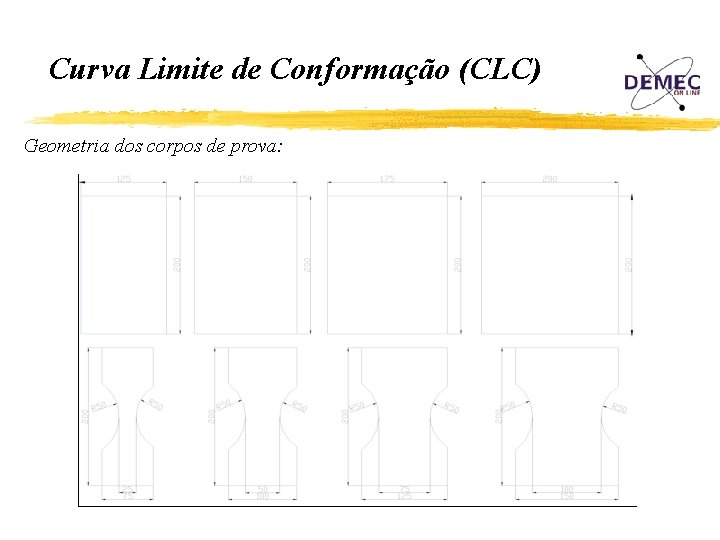

Curva Limite de Conformação (CLC) Geometria dos corpos de prova:

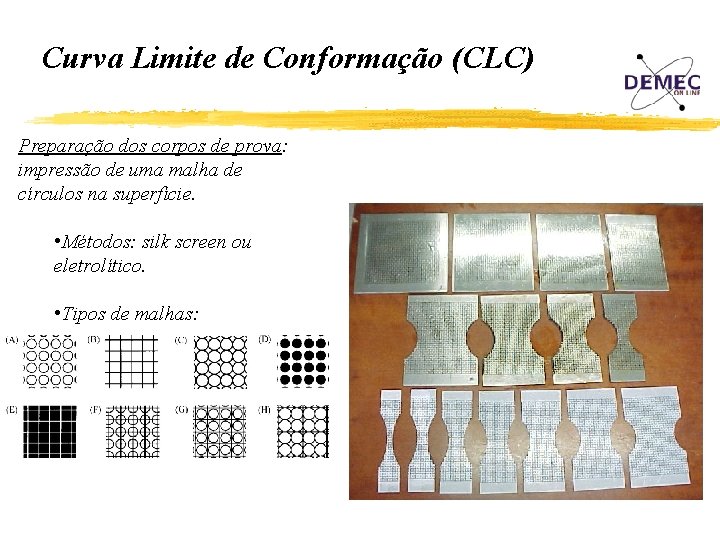

Curva Limite de Conformação (CLC) Preparação dos corpos de prova: impressão de uma malha de círculos na superfície. • Métodos: silk screen ou eletrolítico. • Tipos de malhas:

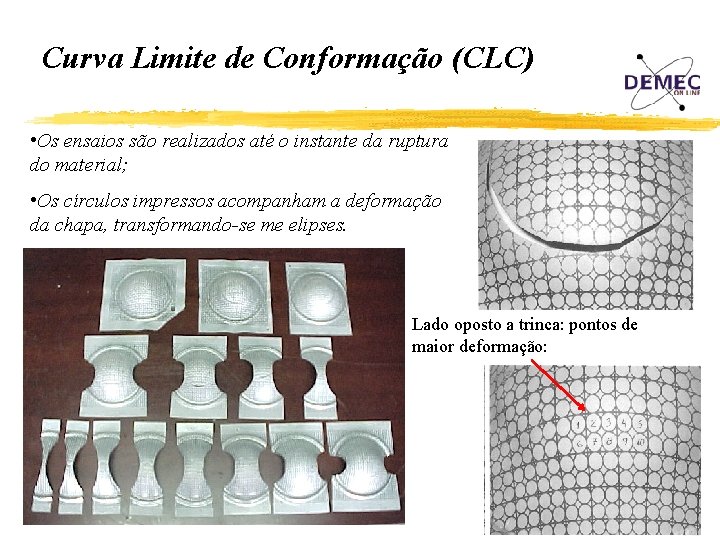

Curva Limite de Conformação (CLC) • Os ensaios são realizados até o instante da ruptura do material; • Os círculos impressos acompanham a deformação da chapa, transformando-se me elipses. Lado oposto a trinca: pontos de maior deformação:

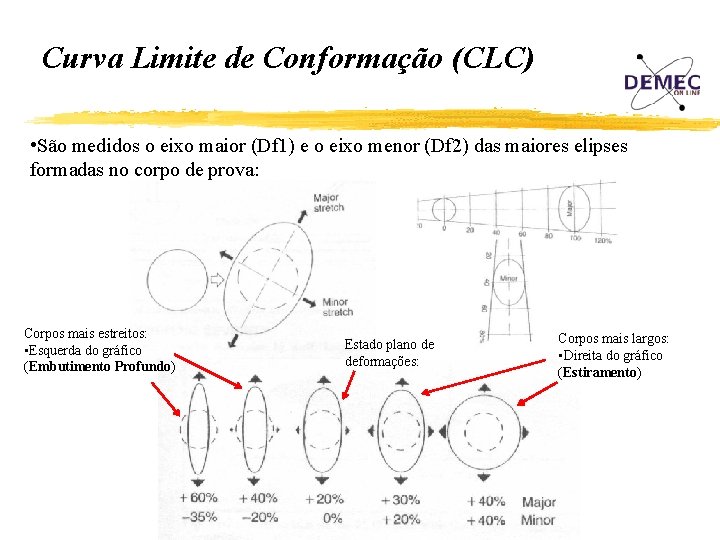

Curva Limite de Conformação (CLC) • São medidos o eixo maior (Df 1) e o eixo menor (Df 2) das maiores elipses formadas no corpo de prova: Corpos mais estreitos: • Esquerda do gráfico (Embutimento Profundo) Estado plano de deformações: Corpos mais largos: • Direita do gráfico (Estiramento)
Curva Limite de Conformação (CLC) Cálculo das deformações: • Deformações convencionais: e 1: Deformação maior da elipse; e 2: Deformação menor da elipse; e 3: Deformação no sentido da espessura da chapa; 1, 2, 3: Deformações verdadeiras; • Deformações verdadeiras: Do 1=Do 2: Diâmetro inicial do círculo; Df 1: Diâmetro maior da elipse; Df 2: Diâmetro menor da elipse; To: Espessura inicial da chapa; Tf: Espessura final da chapa.

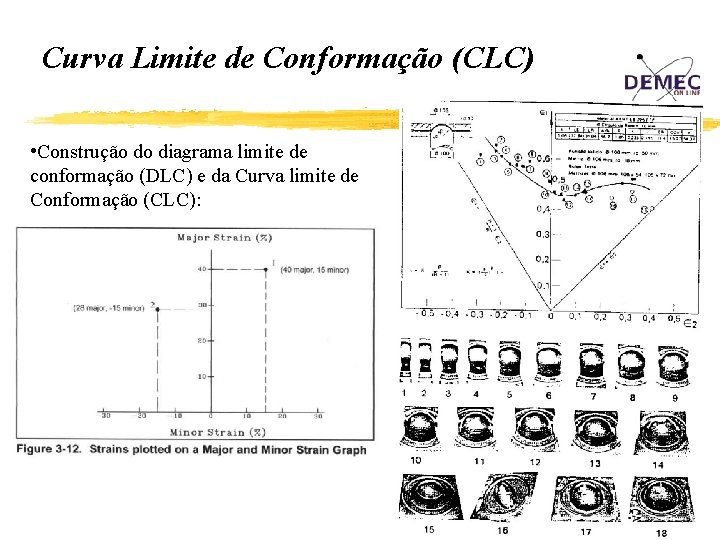

Curva Limite de Conformação (CLC) • Construção do diagrama limite de conformação (DLC) e da Curva limite de Conformação (CLC):

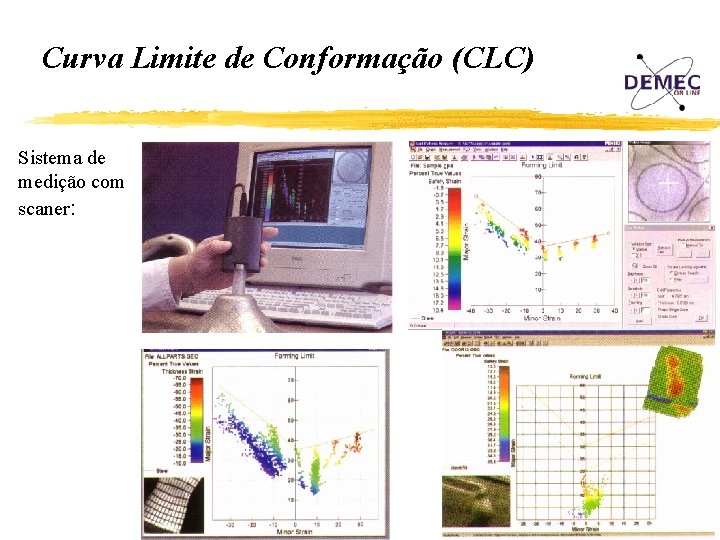

Curva Limite de Conformação (CLC) Sistema de medição com scaner:

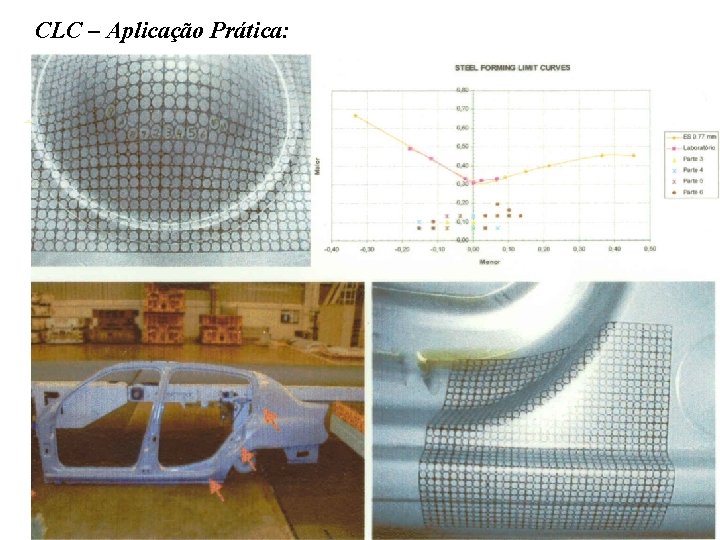

CLC – Aplicação Prática:

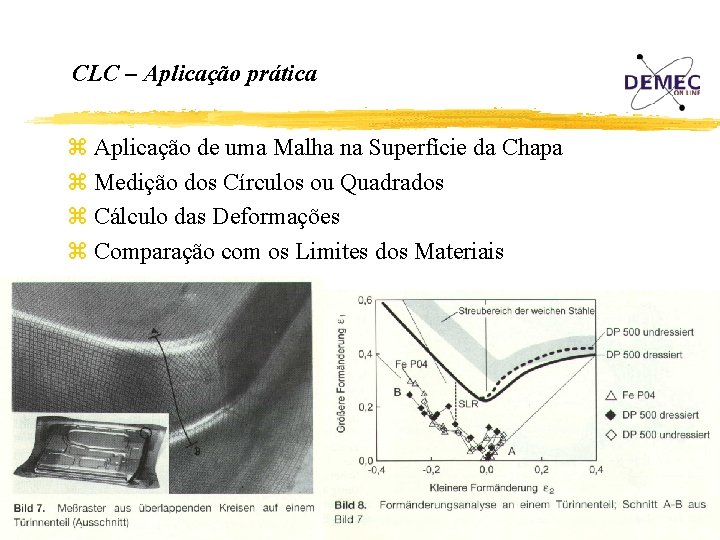

CLC – Aplicação prática z Aplicação de uma Malha na Superfície da Chapa z Medição dos Círculos ou Quadrados z Cálculo das Deformações z Comparação com os Limites dos Materiais

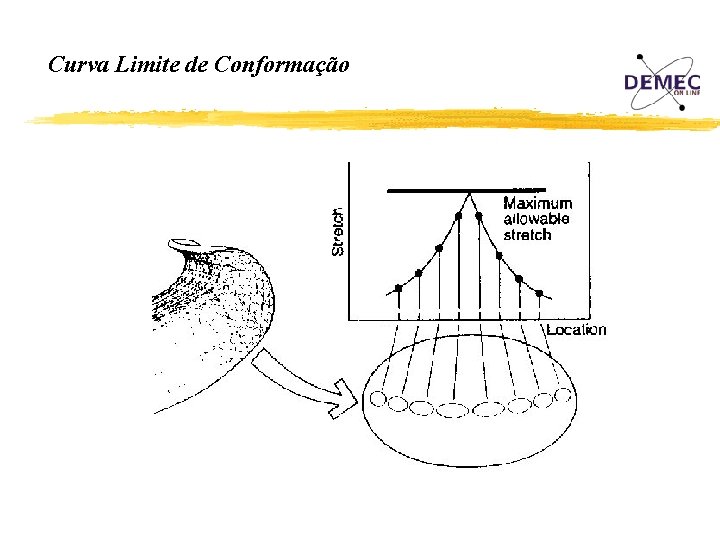

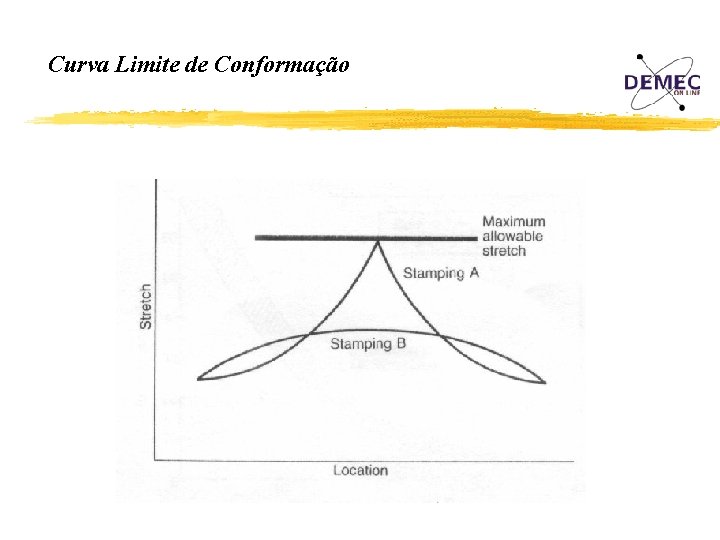

Curva Limite de Conformação
Curva Limite de Conformação
