Cursus Waterzijdig inregelen van CVinstallaties in nieuwbouwwoningen Scope
Cursus Waterzijdig inregelen van CVinstallaties in nieuwbouwwoningen

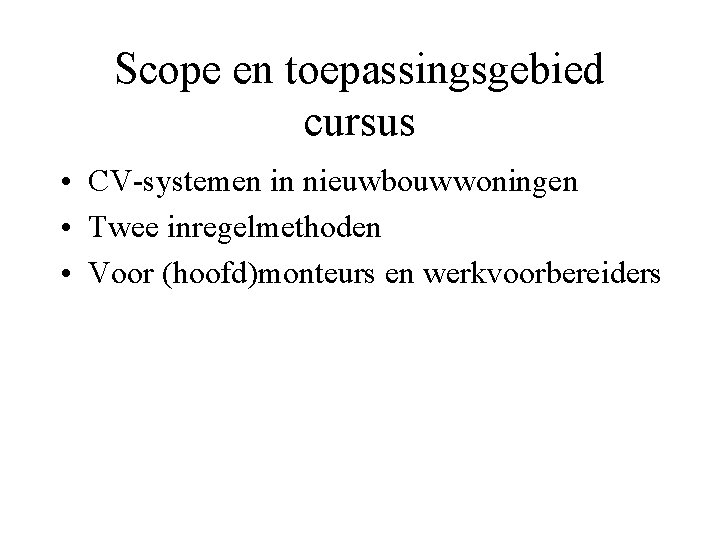

Scope en toepassingsgebied cursus • CV-systemen in nieuwbouwwoningen • Twee inregelmethoden • Voor (hoofd)monteurs en werkvoorbereiders
INHOUD • • Wat is inregelen? Waarom inregelen? Hoe regelen we in? Voorwaarden Wat regelen we in (componenten) Leidingnetberekening Uitwerking case
Wat is inregelen? • • Verdelen van de ontwerpvolumestromen Juiste waterhoeveelheid bij optimaal energieverbruik
Wat is inregelen? • Voorbeeld
Waarom waterzijdig inregelen? • In een ongebalanceerd systeem: – Is een slechte waterverdeling
Waarom waterzijdig inregelen? – Duurt het opstarten langer
Waarom waterzijdig inregelen? – Wordt de retourtemperatuur te hoog
Waarom waterzijdig inregelen? – Ontstaan warmte en koude klachten
Waarom waterzijdig inregelen? – Kan slecht werkende vloerverwarming ontstaan
Waarom waterzijdig inregelen? Case
Waarom waterzijdig inregelen? Case
Oplossingen en schijnoplossingen • • • Thermostatische radiatorafsluiters Kamerthermostaat hoger instellen Bijplaatsen van radiatoren Pomp hoger instellen Waterzijdig inregelen
Hoe kan er worden ingeregeld? • Voorinstelmethode • Temperatuurmethode
Temperatuurmethode • • Temperatuurmethode = trial and error methode Zet alle inregelafsluiters 20% dicht Meet alle temperatuurverschillen Smoor of open inregelafsluiters met te grote afwijking van gemiddelde • Stel met de pomp en de totaalafsluiter de volumestroom in tot gewenste Δθ bereikt wordt
Temperatuurmethode • Meet alle retourtemperaturen Aanvoer 55 Retour 47 1 55 50 55 35 55 39 2 3 4 5
Temperatuurmethode • Bepaal of geldt: Aanvoer 55 Retour 47 1 55 50 55 35 55 39 2 3 4 5
Temperatuurmethode • Stel bij en bepaal of geldt: Aanvoer 55 Retour 48 1 55 48 55 47 55 43 2 3 4 5
Temperatuurmethode • Stel bij en bepaal of geldt: Aanvoer 55 Retour 44 1 55 44 55 43 2 3 4 5
Voor- en nadelen van de temperatuurmethode • • • Redelijk betrouwbaar Technicus is bewust van wat er gebeurt. Tijdrovend Kans op te veel smoren Het systeem moet volledig werken Kan alleen bij voldoende warmtevraag
Voorinstelmethode • • • Maak inregelstaat en leidingberekening Controleer de installatie Stel de berekende standen in Meet indien mogelijk een totaaldebiet Controle d. m. v. meten Rapportage
Voor- en nadelen voorinstelmethode • Te gebruiken bij moeilijk te balanceren systemen • Snel • Systeem hoeft nog niet in bedrijf te zijn • Minder betrouwbaar • Leidingsysteem moet bekend zijn (of zichtbaar)
Hoe kan er worden ingeregeld Conclusie • Nieuwbouwwoningen voorinstelmethode. • De temperatuurmethode is een goede optie als het leidingsysteem moeilijk te berekenen is.
Voorwaarden voor het inregelen • • • Ontwerpgetallen zijn bekend Inregelafsluiter bij elke radiator Bij voorkeur een hoofdinregelafsluiter Installatie goed gedimensioneerd Inregelafsluiters nauwkeurig in te stellen
In te regelen componenten • • • Voetventielen en onderblokken Radiatorkranen Inregelafsluiters Constant volumeregelaars Pompen
Voetventielen en onderblokken
Voetventielen en onderblokken • Meestal afsluitbaar • Meestal gereedschap nodig • Met borging
Radiatorkranen • Voor inregelen dubbel instelbaar • Beperkt maximale doorstroming • Meestal (speciaal) gereedschap nodig
Inregelafsluiters • Meetbare en niet- meetbare uitvoering • Voor meten speciale apparatuur nodig

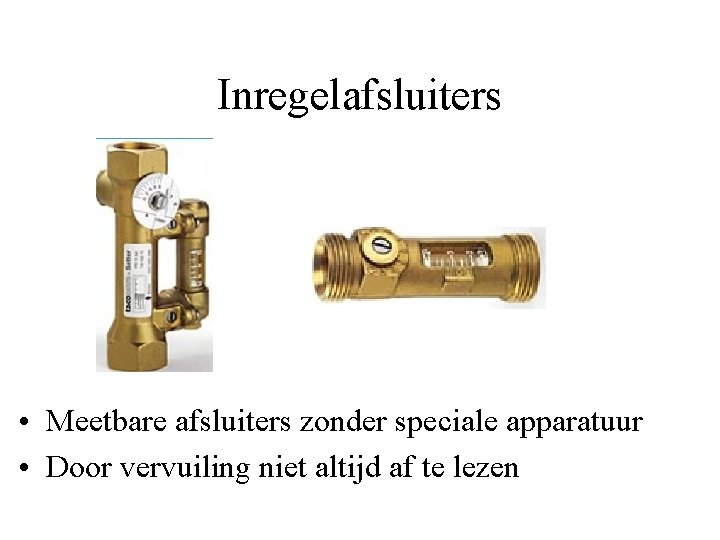

Inregelafsluiters • Meetbare afsluiters zonder speciale apparatuur • Door vervuiling niet altijd af te lezen
Constant volumeregelaars • (maximum) volumestroom instelbaar • Minimale voordruk nodig • Ook wel doorstroombegrenzer genoemd
Pompen P k. Pa Pompcurven Q l/s
Leidingnetberekening • Wat wordt uitgerekend? • Rekenmethoden • Invoergegevens
Leidingnetberekening Wat wordt uitgerekend • Drukverliezen bij ontwerpcondities • Minimale pompdruk is 19 k. Pa 90 90 90 1 1 3 3 90 3 3 3 1 3 3 3
Leidingnetberekening Wat wordt uitgerekend • Pompgrafiek bekijken • Stand 2 nodig druk wordt 23 k. Pa Pompcurven 30 23 19 0, 125 Q l/s
Leidingnetberekening Wat wordt uitgerekend • Weg te smoren drukken bepalen 90 90 90 10 13 3 3 4 3 3 90 4 7 1 3 3 3 90 3 3 3
Leidingnetberekening • Standen van de afsluiters bepalen
Leidingnetberekening Rekenmethoden • Handmatig • Met softwareprogramma
Leidingnetberekening Invoergegevens • • Leidingtraject Leidingmateriaal Leidingafmetingen Leidinglengten Het vermogen van de radiatoren of andere afnemers Aanvoer- en retourtemperatuur van het water Appendages in de leidingen en eventuele andere weerstanden • Alle gebruikte inregelventielen met Kv-lijsten • Beschikbare pompdruk
Meetmethoden • Drukverschil over afsluiter volumestroom • Contacttemperatuur

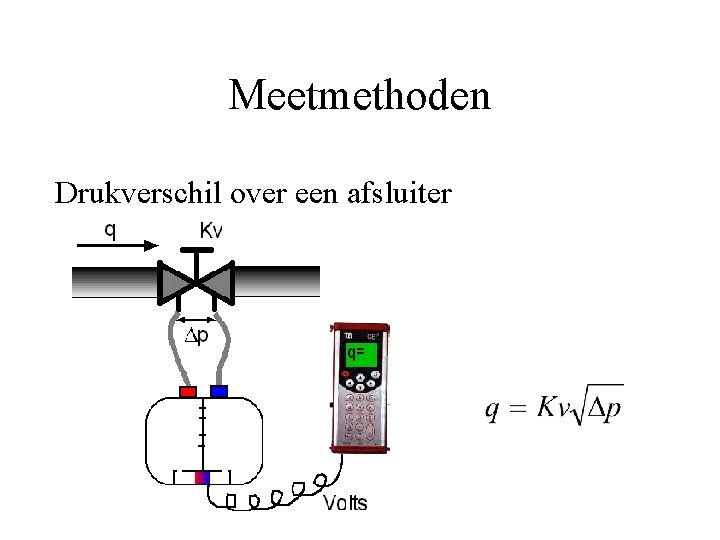

Meetmethoden Drukverschil over een afsluiter
Meetmethoden • Contacttemperatuurmeting
Meetmethoden • Contacttemperatuurmeting
Uitwerking case • • • Inregelmethode kiezen Maken leidingnetberekening Inregelstaat maken Controle installatie Instellen inregelorganen Pomp afstellen Evt. controle Rapportage Vloerverwarming
Inregelmethode kiezen Start Nieuwe installatie? Ja voorinstelmethode Nee voldoende info voor leidingberekening

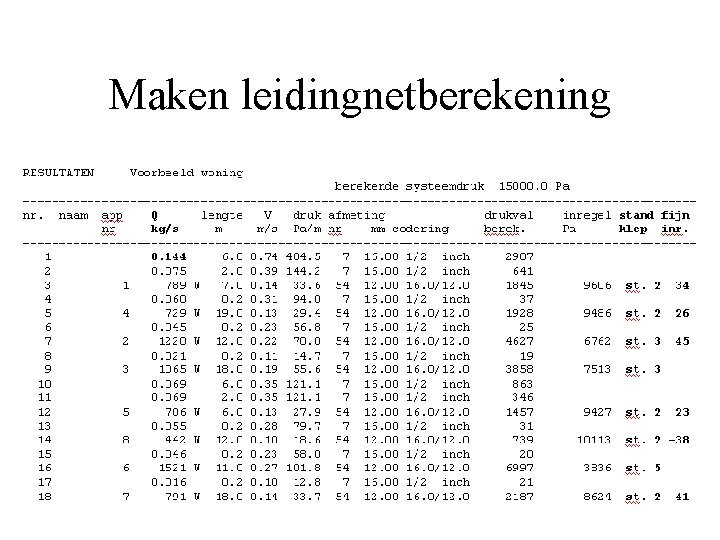

Maken leidingnetberekening
Inregelstaat maken Fabrikanten info • • • Algemeen Processchema Inregelprocedure Instelstanden Wijzigingen Fabrikanteninfo Wijzigingen Instelstanden Inregelprocedure Processchema Algemeen Project 98 woningen te Voorbeeld
Controle installatie • Controleer bij aankomst de installatie met behulp van de tekeningen en de inregelstaat
Instellen inregelorganen • Instellen volgens inregelstaat • Niet kleiner instellen dan stand 1 • Werkelijk ingestelde standen invullen op het blad inregelprocedure
Pomp afstellen • Pomp in juiste stand zetten • Indien meetbare hoofdinregelafsluiter aanwezig volumestroom op 100% instellen
Controle • Retourtemperaturen • Leidingverliezen

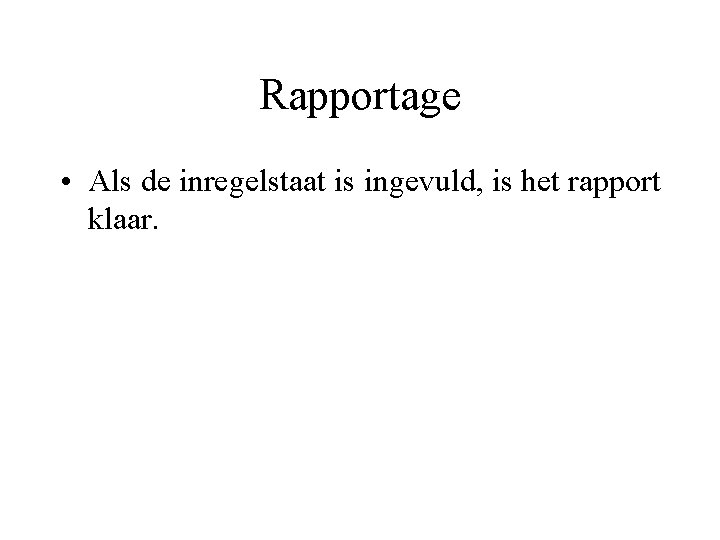

Rapportage • Als de inregelstaat is ingevuld, is het rapport klaar.

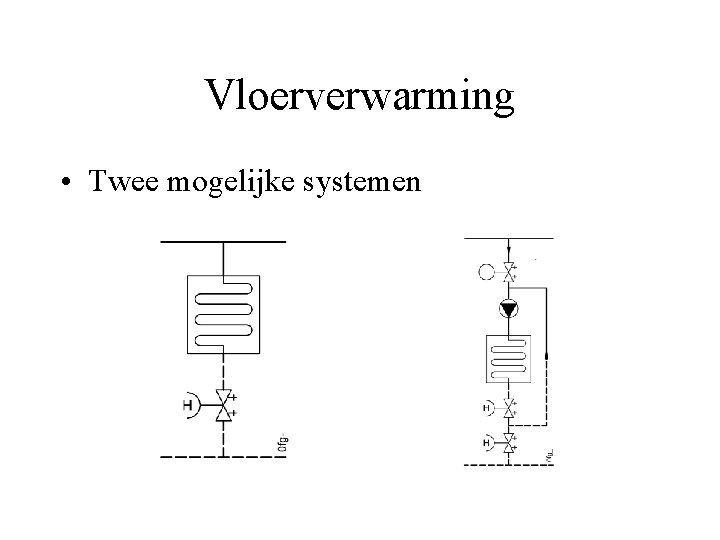

Vloerverwarming • Twee mogelijke systemen
ISSO 56
