Curso: Técnico Integrado em Informática Disciplina : Eletricidade Instrumental Energia e Potência Profª. Katiuscia Lopes dos Santos

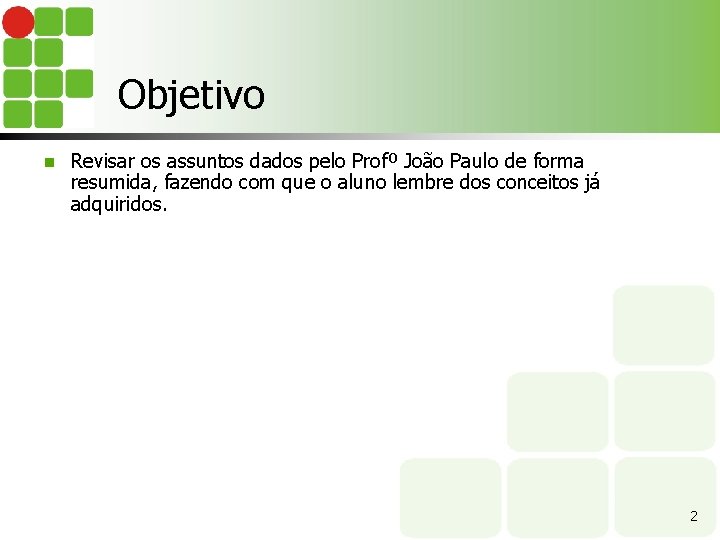

Objetivo n Revisar os assuntos dados pelo Profº João Paulo de forma resumida, fazendo com que o aluno lembre dos conceitos já adquiridos. 2

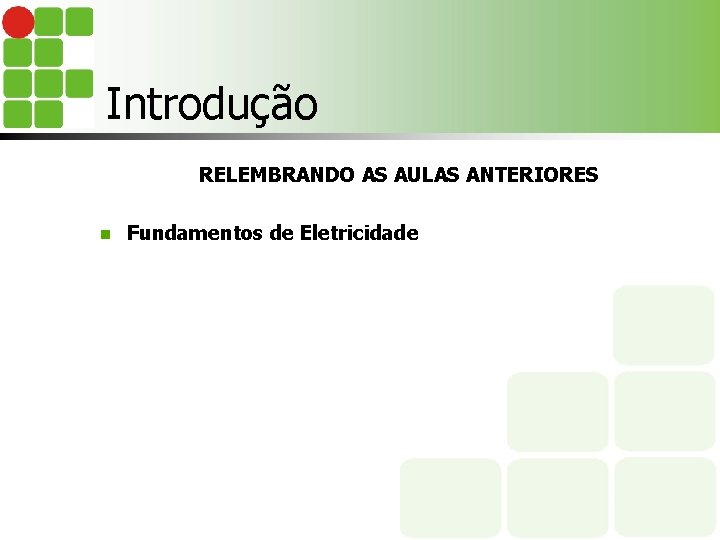

Introdução RELEMBRANDO AS AULAS ANTERIORES n Fundamentos de Eletricidade

ENERGIA Energia de um Corpo – Entende-se por energia produzida por um corpo, a capacidade que possui para produzir trabalho. Exemplos: corte de Madeiras, levantar e deslocar pesos, construir uma casa e andar de bicicleta. n Fontes de Energia – As fontes de energia podem ser de dois tipos: n Renováveis – Teoricamente inesgotáveis: Sol (Energia solar), movimento das águas (Energia hidroelétrica , energia dos mares), vento (Energia Eólica). n Não Renováveis – Esgotam-se ao longo do tempo e são de duração limitada: Petróleo, carvão, minerais (Energia termoelétrica). n

TRANSFORMAÇÕES ENERGÉTICAS Entende-se por transformação energética qualquer mudança de uma determinada forma de energia para outra: n Energia Elétrica em Mecânica/ Energia Mecânica em Elétrica. n Energia Elétrica em Energia Colorífera n Energia química em Energia Elétrica / Energia Elétrica em química. Lei da Conservação de Energia “Na Natureza nada se cria, nada se perde, tudo se transforma. ” (Lavoisier, 1743 -1794) Num sistema energético, não há criação nem destruição de energia, mas apenas transformações e transferência de energia; se o sistema for isolado, a energia total mantém-se constante.

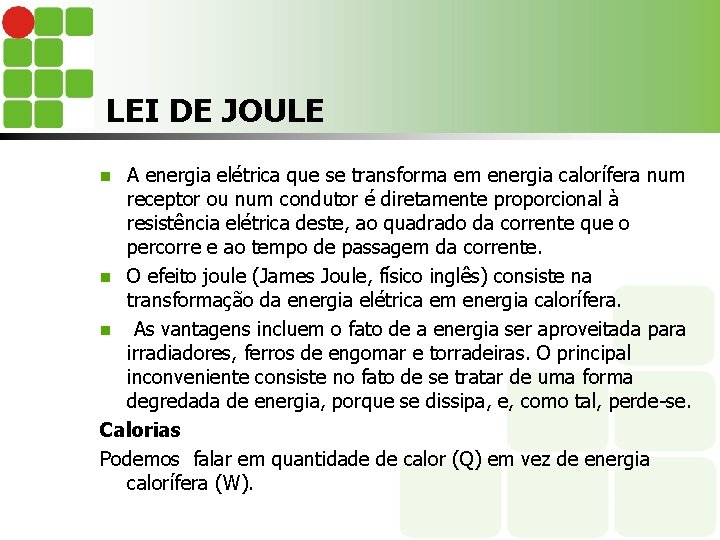

LEI DE JOULE A energia elétrica que se transforma em energia calorífera num receptor ou num condutor é diretamente proporcional à resistência elétrica deste, ao quadrado da corrente que o percorre e ao tempo de passagem da corrente. n O efeito joule (James Joule, físico inglês) consiste na transformação da energia elétrica em energia calorífera. n As vantagens incluem o fato de a energia ser aproveitada para irradiadores, ferros de engomar e torradeiras. O principal inconveniente consiste no fato de se tratar de uma forma degredada de energia, porque se dissipa, e, como tal, perde-se. Calorias Podemos falar em quantidade de calor (Q) em vez de energia calorífera (W). n

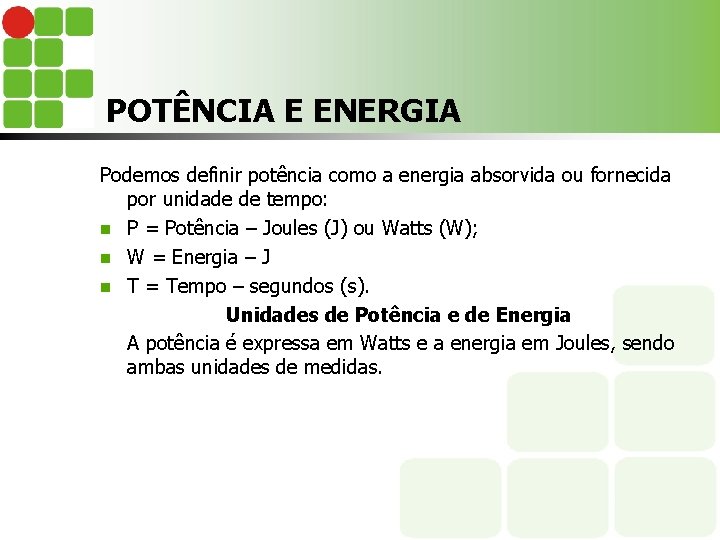

POTÊNCIA E ENERGIA Podemos definir potência como a energia absorvida ou fornecida por unidade de tempo: n P = Potência – Joules (J) ou Watts (W); n W = Energia – J n T = Tempo – segundos (s). Unidades de Potência e de Energia A potência é expressa em Watts e a energia em Joules, sendo ambas unidades de medidas.

Unidade prática na Medição de Energia (Watt – Hora) Um Watt-hora é a energia fornecida por um gerador ou absorvida por um receptor, com a potência de 1 W, durante 1 hora. Os valores usuais para alguns receptores padrão são: n Lampadas – 15 W, 25 W, 40 W, 75 W; n Irradiadores – 500 W, 750 W, 1000 W; n Micro-ondas – 750 W, 1000 W Expressão para cálculo de consumo de energia: W=RI 2 t n W = Energia elétrica transformada em Joules – J n R = Resistência elétrica - Ω n I = Intensidade da corrente – A n Tempo de passagem da corrente - s Expressão para cálculo da potência elética: P = UI n P = Potência elétrica – Definida em W; n U = Tensão elétrica – Definida em V; n I = Intensidade de corrente – Definida em A.

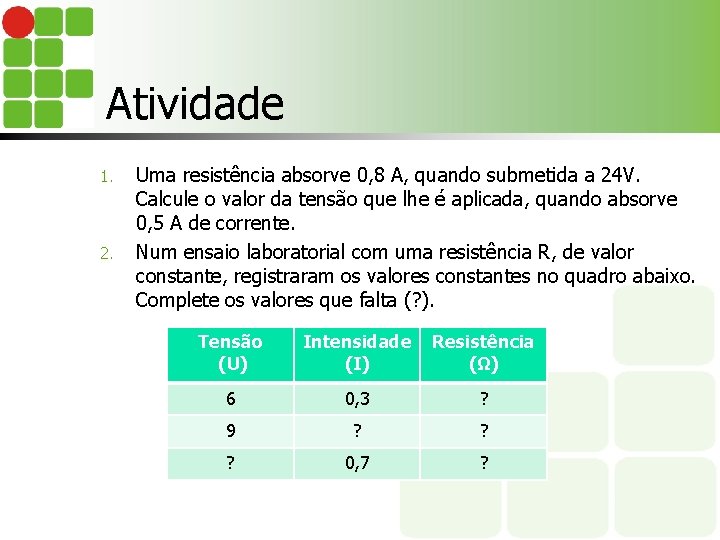

Atividade 1. 2. Uma resistência absorve 0, 8 A, quando submetida a 24 V. Calcule o valor da tensão que lhe é aplicada, quando absorve 0, 5 A de corrente. Num ensaio laboratorial com uma resistência R, de valor constante, registraram os valores constantes no quadro abaixo. Complete os valores que falta (? ). Tensão (U) Intensidade (I) Resistência (Ω) 6 0, 3 ? 9 ? ? ? 0, 7 ?

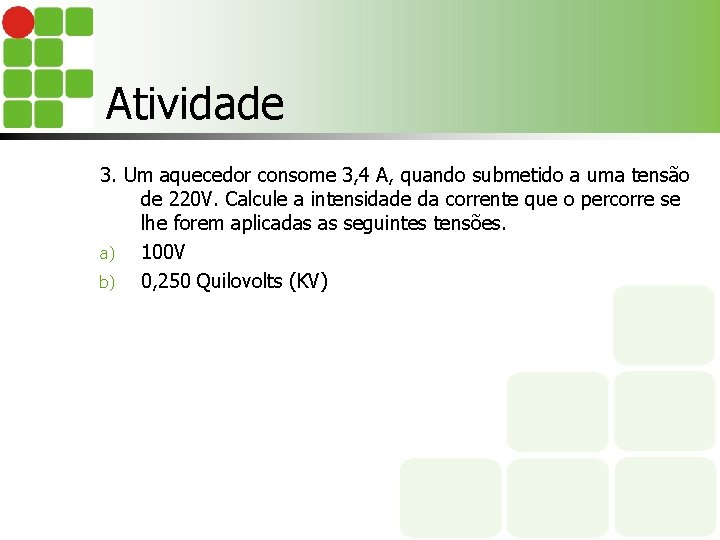

Atividade 3. Um aquecedor consome 3, 4 A, quando submetido a uma tensão de 220 V. Calcule a intensidade da corrente que o percorre se lhe forem aplicadas as seguintes tensões. a) 100 V b) 0, 250 Quilovolts (KV)

Referencias Bibliográficas n António J. Branco, Livro Manual de Instalação e Reparação de Computadores, FCA – Editora de Informática, 2011
