CURSO DE SDH Jerarqua Digital Sincrnica Introduccin Autor

CURSO DE SDH Jerarquía Digital Sincrónica Introducción Autor Jorge F. Gallo 1

ARQUITECTURAS DE RED ARQUITECTURA PUNTO PTE ARQUITECTURA PUNTO A MULTIPUNTO PTE ARQUITECTURA HUB ADM PTE REG ADM DCS REG ADM PTE ADM REG ARQUITECTURA MALLA (MESH) REG ADM DCS DCS ADM ARQUITECTURA ANILLO ADM ADM 2

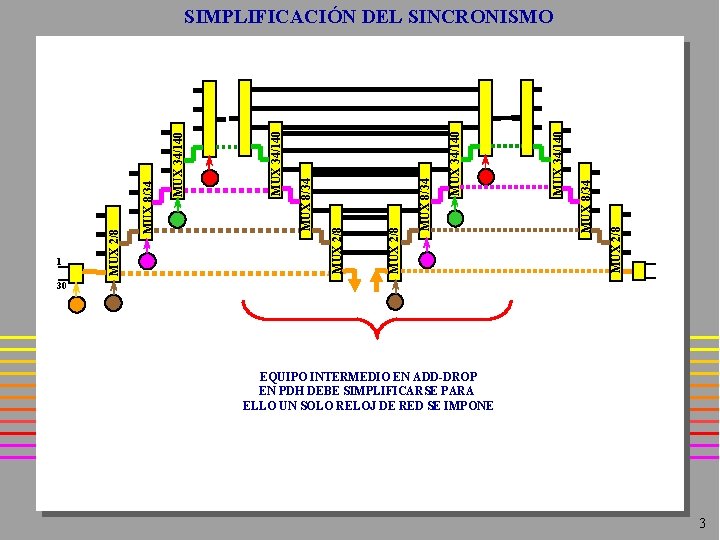

MUX 2/8 MUX 8/34 MUX 34/140 MUX 8/34 MUX 2/8 1 MUX 2/8 SIMPLIFICACIÓN DEL SINCRONISMO 30 EQUIPO INTERMEDIO EN ADD-DROP EN PDH DEBE SIMPLIFICARSE PARA ELLO UN SOLO RELOJ DE RED SE IMPONE 3

FUNCIONES DE EQUIPO DE RED t t t CONSOLIDAR O JUNTAR (CONSOLIDATION/ HUBBING) t t COMPONER t (GROOMING) t t INTERCONECTOR ( CROSSCONNECTOR) t t DERIVAR E INSERTAR (ADD/ DROP o DROP & INSERT) - 4

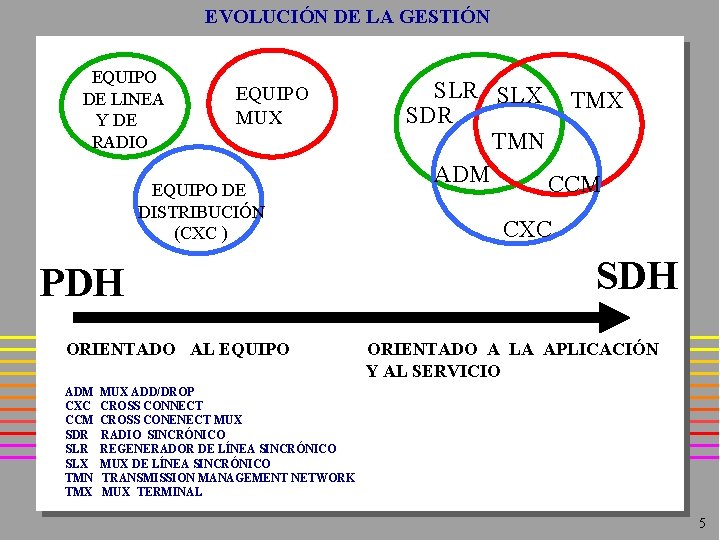

EVOLUCIÓN DE LA GESTIÓN EQUIPO DE LINEA Y DE RADIO EQUIPO MUX EQUIPO DE DISTRIBUCIÓN (CXC ) PDH ORIENTADO AL EQUIPO ADM CXC CCM SDR SLX TMN TMX SLR SLX TMX SDR TMN ADM CCM CXC SDH ORIENTADO A LA APLICACIÓN Y AL SERVICIO MUX ADD/DROP CROSS CONNECT CROSS CONENECT MUX RADIO SINCRÓNICO REGENERADOR DE LÍNEA SINCRÓNICO MUX DE LÍNEA SINCRÓNICO TRANSMISSION MANAGEMENT NETWORK MUX TERMINAL 5

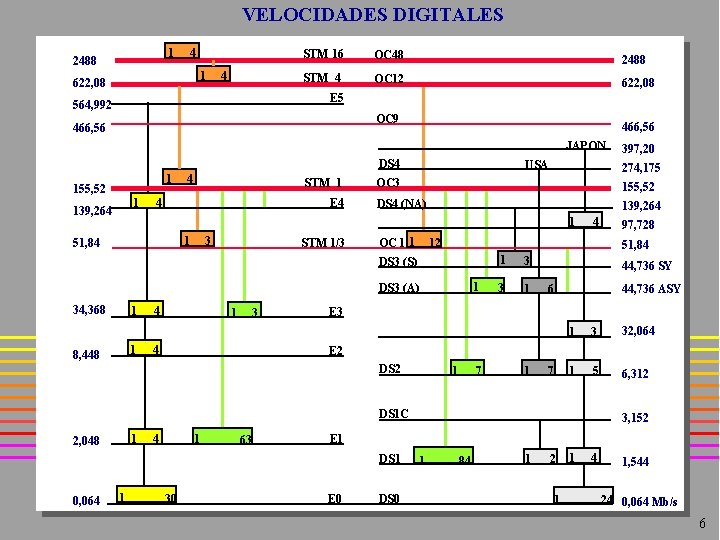

VELOCIDADES DIGITALES 4 1 2488 1 622, 08 4 STM 16 OC 48 2488 STM 4 OC 12 622, 08 E 5 564, 992 OC 9 466, 56 JAPON DS 4 1 155, 52 1 139, 264 4 STM 1 4 E 4 USA 274, 175 OC 3 155, 52 DS 4 (NA) 139, 264 1 3 1 51, 84 STM 1/3 OC 1 1 1 8, 448 4 1 3 4 1 1 3 3 1 44, 736 SY 44, 736 ASY 6 E 3 1 3 32, 064 1 5 6, 312 E 2 DS 2 1 7 DS 1 C 1 2, 048 4 1 63 1 30 3, 152 E 1 DS 1 0, 064 97, 728 51, 84 DS 3 (A) 1 4 12 DS 3 (S) 34, 368 397, 20 E 0 DS 0 1 84 1 2 1 1 4 1, 544 24 0, 064 Mb/s 6

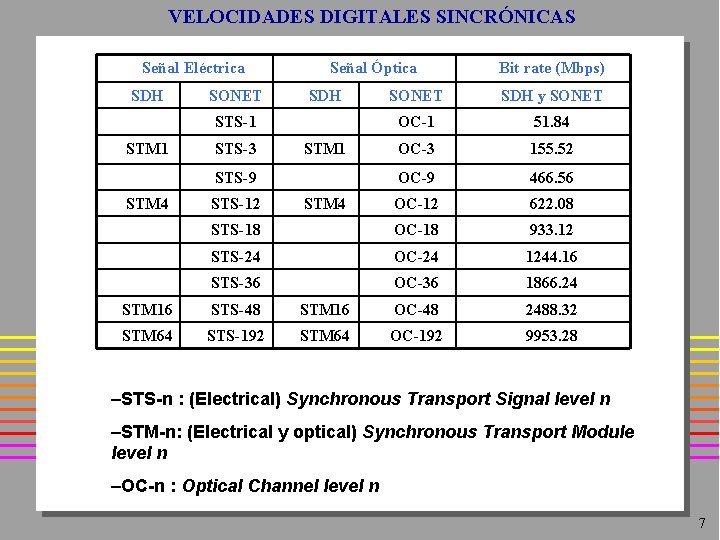

VELOCIDADES DIGITALES SINCRÓNICAS Señal Eléctrica SDH SONET Señal Óptica SDH SONET SDH y SONET OC-1 51. 84 OC-3 155. 52 OC-9 466. 56 OC-12 622. 08 STS-18 OC-18 933. 12 STS-24 OC-24 1244. 16 STS-36 OC-36 1866. 24 STS-1 STM 1 STS-3 STM 1 STS-9 STM 4 Bit rate (Mbps) STS-12 STM 4 STM 16 STS-48 STM 16 OC-48 2488. 32 STM 64 STS-192 STM 64 OC-192 9953. 28 –STS-n : (Electrical) Synchronous Transport Signal level n –STM-n: (Electrical y optical) Synchronous Transport Module level n –OC-n : Optical Channel level n 7

SEGMENTOS DE UNA RED SDH SECCIÓN DE MULTIPLEXOR SECCIÓN DE REG. SISTEMA DE INTERCONEXIÓN SDH MUX TERMINAL SDH LÍNEA ENSAMBLAJE DE VC • CADA SECCIÓN DE REG. SDH LÍNEA TARA de TRAYECTO (PATH OVER-HEAD)(POH) SECCIÓN DE REG. MUX TERMINAL SDH DESENSAMBLAJE DE VC SEGMENTO APORTA SU PROPIA CABECERA • PERO EXISTEN TRES CATEGORÍAS DE CABECERAS (S. de. REG. , S. de. MUX. , POH) • CADA CATEGORÍA PROPORCIONA SEÑALES DE : SOPORTE Y MANTENIMIENTO ASOCIADAS A LA TRANSMISIÓN A TRAVÉS DE ESE SEGMENTO 8

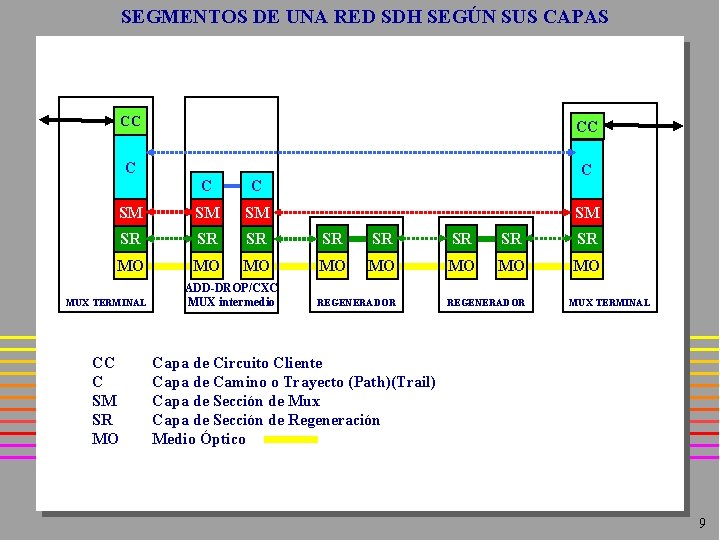

SEGMENTOS DE UNA RED SDH SEGÚN SUS CAPAS CC CC C C SM SM SM SR SR MO MO MUX TERMINAL CC C SM SR MO ADD-DROP/CXC MUX intermedio SM REGENERADOR MUX TERMINAL Capa de Circuito Cliente Capa de Camino o Trayecto (Path)(Trail) Capa de Sección de Mux Capa de Sección de Regeneración Medio Óptico 9

ESTRUCTURA DE LA TRAMA (FRAME) SDH Trama = 125 m. S 1 3 4 5 1 Trama = 125 m. S STM-1 9 10 270 VC-4 RSOH 1º 2º PUNTEROS MSOH ORDEN DE LECTURA P O H 9 9 x 261=2349 bytes RSOH MSOH POH STM-1 VC-4 AUG TARA DE SECCION DE REGENERACIÓN TARA DE SECCION DE MULTIPLEX TARA DE TRAYECTO MÓDULO DE TRANSPORTE SINCRÓNICO TIPO 1 CONTENEDOR VIRTUAL DE CARGA ÚTIL NUMERO 4 CAPACIDAD DEL CONTENEDOR VIRTUAL Nª 4 MAS PUNTEROS 10

EL MODELO DE CAPAS G 803 PARA UNA RED SDH VC-2 VC-3 VC-4 CAPA DE SECCIÓN DE MUX CAPA DE SECCIÓN DE REGEN. CAPA DE MEDIO FÍSICO CAPA DE CAMINO DE ORDEN CAPA BAJO DE CAPA DE CAMINO DE ORDEN ALTO CAPA DE SECCIÓN CAPA DE MEDIO DE RADIO/ TRANSM. DWDMCWDM FIBRA SDH VC-12 ATM TRANSPORTE VC-11 IP DE PDH CAPAS PSTN/ISDN CAPA DE CIRCUITO REDES EN CAPA DE CIRCUITO 11

PRINCIPIO DEL TRABAJO DE LA RED SDH (NETWORKING) BASE DE SINCRONISMO 2 BASE DE SINCRONISMO 1 RED SDH ENTRADA DE UN TRIBUTARIO TRAMO X TRAMA SDH DEL TRAMO X A TRAMO Y SALIDA DEL MISMO TRIBUTARIO TRAMA SDH DEL TRAMO Y OVERHEAD DE X OVERHEAD DE Y VC TRANSFERIDO EN EL NODO ”A“ INTACTO INCLUSO CON LA BASE DE TIEMPODE SINCRONISMO CON QUE FUE MONTADO 12

TEMAS A DESARROLLAR: TRAMA SDH • ENCABEZADOS DE SECCIÓN DE: REGENERACIÒN (RSOH), Y DE MUX (MSOH) • ENCABEZADOS DE TRAYECTO (POH) • ESTRUCTURA DE LA TRAMA DE MUX SDH PARA AFRONTAR RETROCOMPATIBILIDAD • CONTENEDORES DE LA TRAMA • LLENADO DEL ESPACIO DE CARGA ÚTIL CON LOS CONTENEDORES • MOVIMIENTO DE LOS CONTENEDORES DENTRO DEL ESPACIO DE CARGA ÚTIL • PUNTEROS Y CONCATENACIÒN , • MAPEO DE LOS CONTENEDORES CON LAS VELOCIDADES PDH, JUSTIFICACIÓN • MAPEO DE LOS CONTENEDORES CON CELDAS ATM TRAMA SDH EN AMBIENTE NGN • MAPEO DE LOS CONTENEDORES CON PAQUETES IP • PROCEDIMIENTO DE ARMADO DE TRAMAS GENÈRICO (GFP) • CONCATENACIÒN VIRTUAL (VCAT) • ESQUEMA DE AJUSTE DE CAPACIDAD DEL ENLACE (LCAS) • ANILLO DE PAQUETES RESISTENTE (RPR) 13
