CURSO DE REFRIGERACION HELADERAS NOFROST Prof CARLOS MARQUEZ
- Slides: 9
CURSO DE REFRIGERACION HELADERAS NO-FROST Prof. CARLOS MARQUEZ Y PABLO BIANCHI 2014

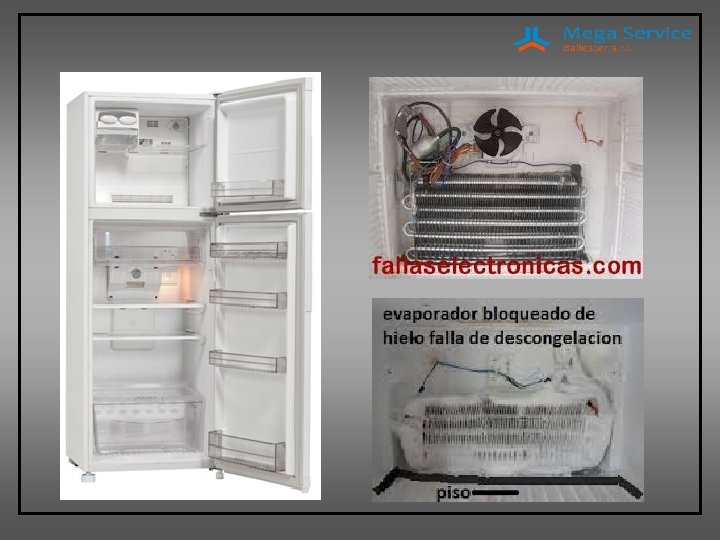

LA HELADERA NO FROST NO GENERA ESCARCHA • En el circuito de refrigeración encontramos un solo evaporador ubicado en el freezer a diferencia de las heladeras convencionales de dos fríos en donde se observa un evaporador primario en el freezer y otro secundario en el gabinete refrigerador. • Para enfriar el compartimiento refrigerador utiliza un sistema de conductos que llevan aire frio desde el freezer al refrigerador y otro que lleva el aire «caliente» del refrigerador al freezer. • Para la circulación de aire por los conductos el equipo presenta un pequeño forzador que se activa al encender el compresor y se apaga con la apertura de la puerta.

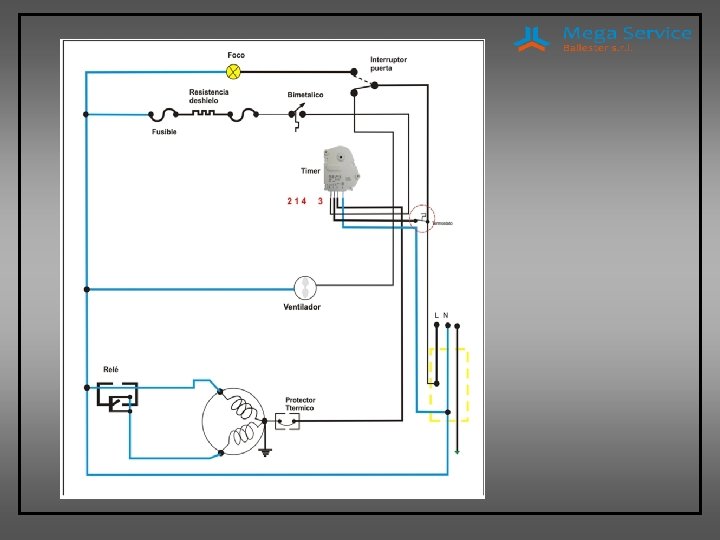

SISTEMA ELÉCTRICO HELADE RAS NO FROST RESISTENCIA ELÉCTRICA BIMETAL TERMOFUSIBLE EN ESTOS EQUIPOS LAS FALLAS PUEDEN ORIGINARSE POR LAS FALLAS DE LAS HELADERAS CONVENCIONALES MAS LAS FALLAS ELÉCTRICAS / ELECTRÓNICAS PROPIAS DEL SISTEMA NO FROST.
El bimetálico es un dispositivo que se conecta en serie con la resistencia de descongelado. Funciona como un interruptor. A temperatura ambiente permanece abierto (sin continuidad) y a -5°C se cierra y deja pasar la corriente hacia la resistencia. Para poderlo revisar hay que enfriarlo por ejemplo con refrigerante. El termofusible también se conecta en serie con el bimetal y la resistencia. La función en cortar la circulación de corriente en la resistencia eléctrica para evitar que se queme. La resistencia eléctrica tiene como función derretir el hielo que se genera en el evaporador. Para probarlo se debe conectar a 220 v y revisar que caliente.

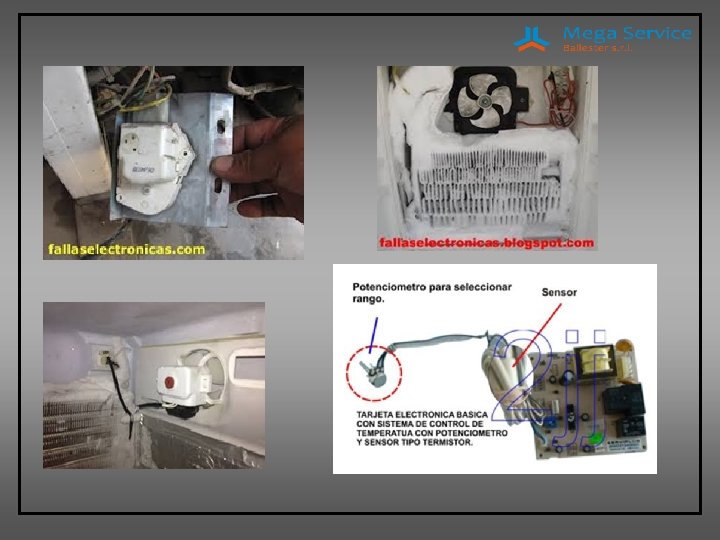

EL SITEMA DE DESCONGELADO PUEDE SER ACTIVADO POR UN TIMER ELECROMECÁNICO O UNA PLAQUETA.
El timer es un dispositivo electromecánico que cuenta con un pequeño motor eléctrico que gira y marca en una gran parte del recorrido un ciclo que dura entre 6 y 8 horas dependiendo del timer y un pequeño periodo de 15 a 30 minutos que se utiliza para el defrost. POSEE 4 TERMINALES • LINEA • NEUTRO • COMPRESOR • RESISTENCIA
