Curs 08 Amplificatoare de semnal mic cu tranzistoare

Curs 08 Amplificatoare de semnal mic cu tranzistoare Partea II – Amplificatoare cu tranzistoare MOS

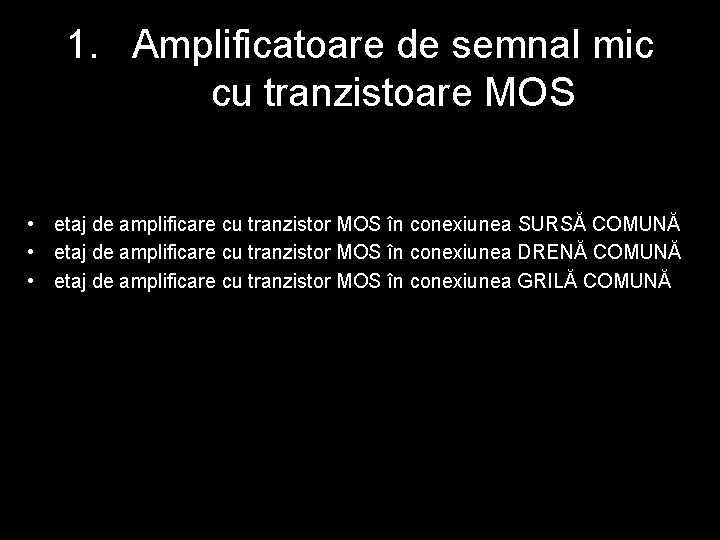

1. Amplificatoare de semnal mic cu tranzistoare MOS • etaj de amplificare cu tranzistor MOS în conexiunea SURSĂ COMUNĂ • etaj de amplificare cu tranzistor MOS în conexiunea DRENĂ COMUNĂ • etaj de amplificare cu tranzistor MOS în conexiunea GRILĂ COMUNĂ

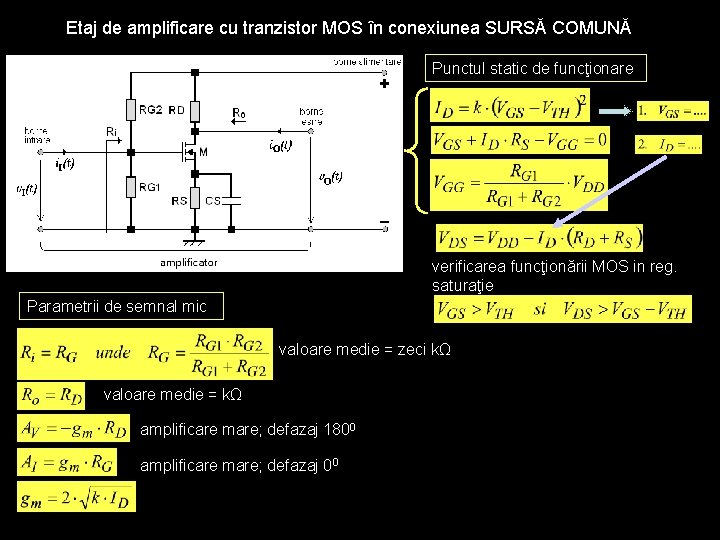

Etaj de amplificare cu tranzistor MOS în conexiunea SURSĂ COMUNĂ Punctul static de funcţionare verificarea funcţionării MOS in reg. saturaţie Parametrii de semnal mic valoare medie = zeci kΩ valoare medie = kΩ amplificare mare; defazaj 1800 amplificare mare; defazaj 00

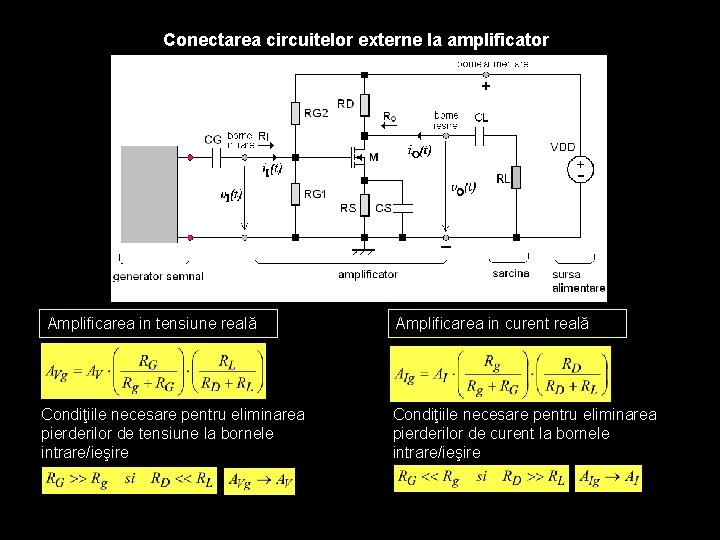

Conectarea circuitelor externe la amplificator Amplificarea in tensiune reală Condiţiile necesare pentru eliminarea pierderilor de tensiune la bornele intrare/ieşire Amplificarea in curent reală Condiţiile necesare pentru eliminarea pierderilor de curent la bornele intrare/ieşire

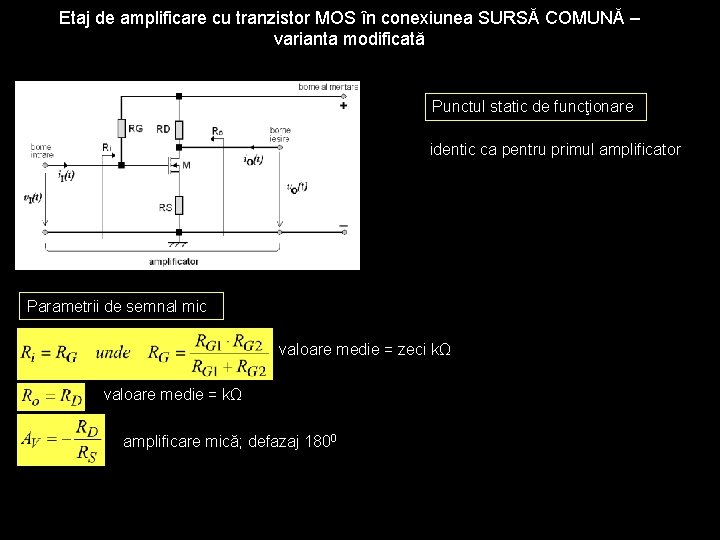

Etaj de amplificare cu tranzistor MOS în conexiunea SURSĂ COMUNĂ – varianta modificată Punctul static de funcţionare identic ca pentru primul amplificator Parametrii de semnal mic valoare medie = zeci kΩ valoare medie = kΩ amplificare mică; defazaj 1800

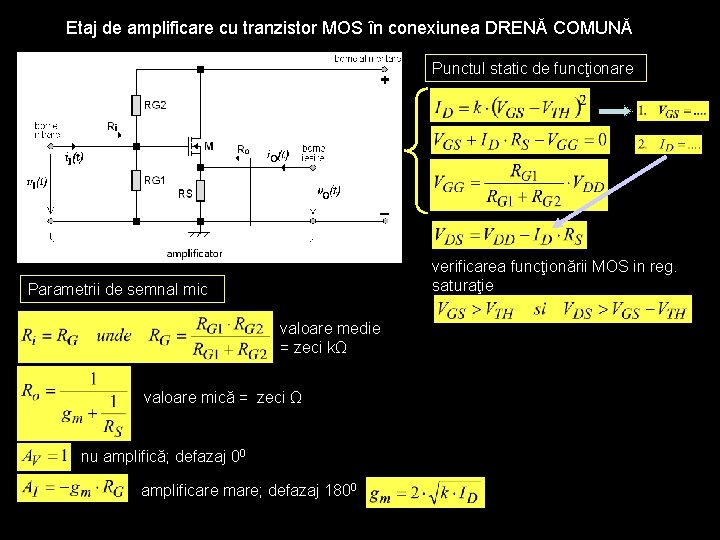

Etaj de amplificare cu tranzistor MOS în conexiunea DRENĂ COMUNĂ Punctul static de funcţionare verificarea funcţionării MOS in reg. saturaţie Parametrii de semnal mic valoare medie = zeci kΩ valoare mică = zeci Ω nu amplifică; defazaj 00 amplificare mare; defazaj 1800

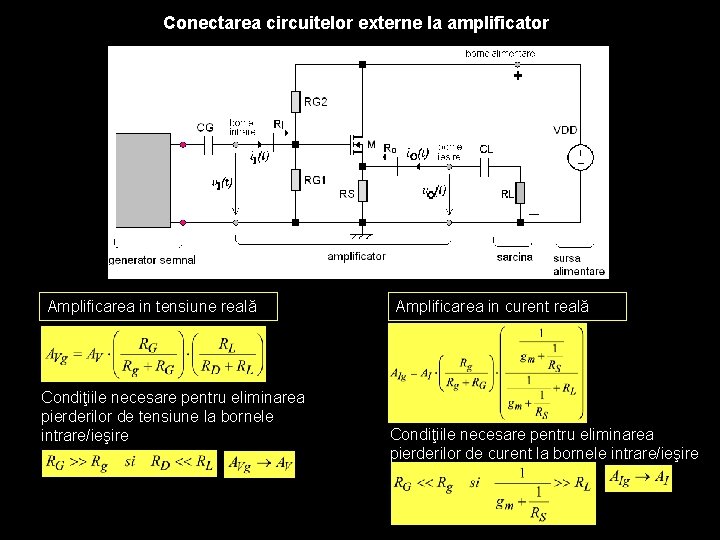

Conectarea circuitelor externe la amplificator Amplificarea in tensiune reală Condiţiile necesare pentru eliminarea pierderilor de tensiune la bornele intrare/ieşire Amplificarea in curent reală Condiţiile necesare pentru eliminarea pierderilor de curent la bornele intrare/ieşire

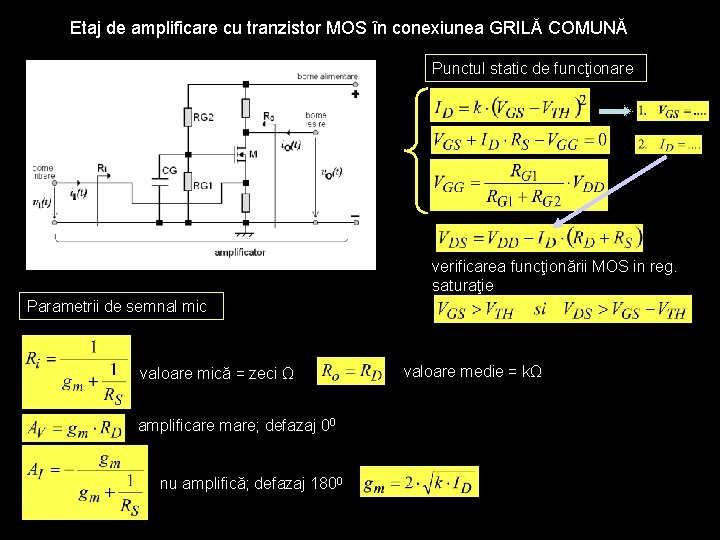

Etaj de amplificare cu tranzistor MOS în conexiunea GRILĂ COMUNĂ Punctul static de funcţionare verificarea funcţionării MOS in reg. saturaţie Parametrii de semnal mic valoare mică = zeci Ω amplificare mare; defazaj 00 nu amplifică; defazaj 1800 valoare medie = kΩ

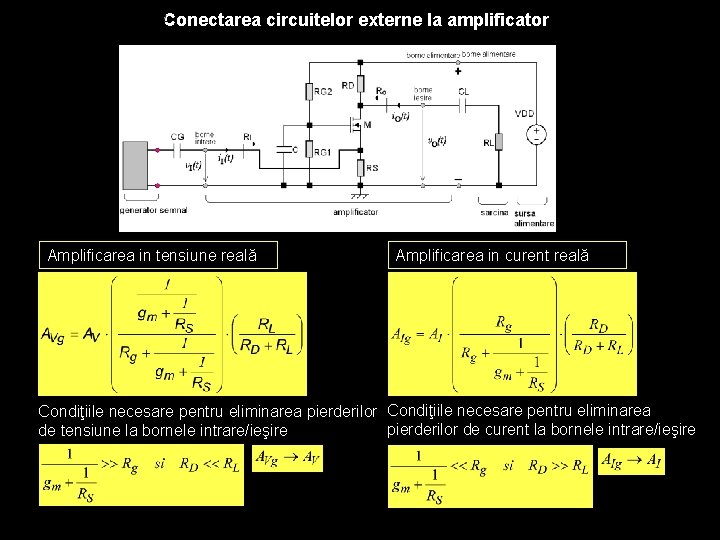

Conectarea circuitelor externe la amplificator Amplificarea in tensiune reală Amplificarea in curent reală Condiţiile necesare pentru eliminarea pierderilor de curent la bornele intrare/ieşire de tensiune la bornele intrare/ieşire

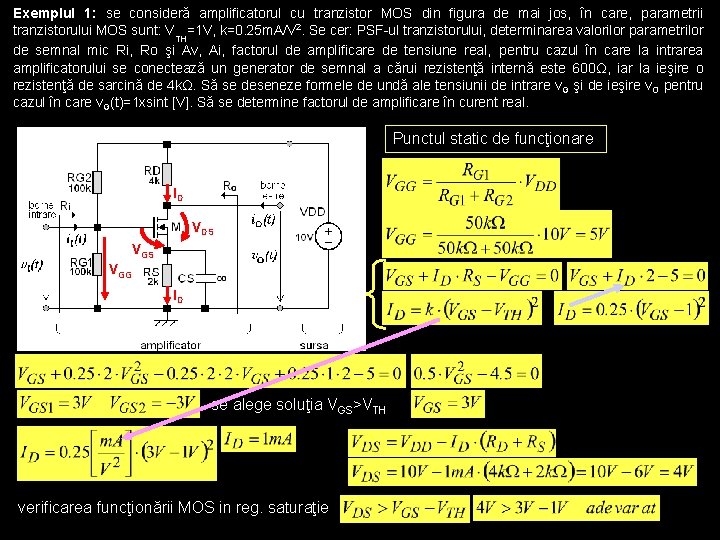

Exemplul 1: se consideră amplificatorul cu tranzistor MOS din figura de mai jos, în care, parametrii tranzistorului MOS sunt: VTH=1 V, k=0. 25 m. A/V 2. Se cer: PSF-ul tranzistorului, determinarea valorilor parametrilor de semnal mic Ri, Ro şi Av, Ai, factorul de amplificare de tensiune real, pentru cazul în care la intrarea amplificatorului se conectează un generator de semnal a cărui rezistenţă internă este 600Ω, iar la ieşire o rezistenţă de sarcină de 4 kΩ. Să se deseneze formele de undă ale tensiunii de intrare v. G şi de ieşire v. O pentru cazul în care v. G(t)=1 xsint [V]. Să se determine factorul de amplificare în curent real. Punctul static de funcţionare ID VDS VGG ID se alege soluţia VGS>VTH verificarea funcţionării MOS in reg. saturaţie

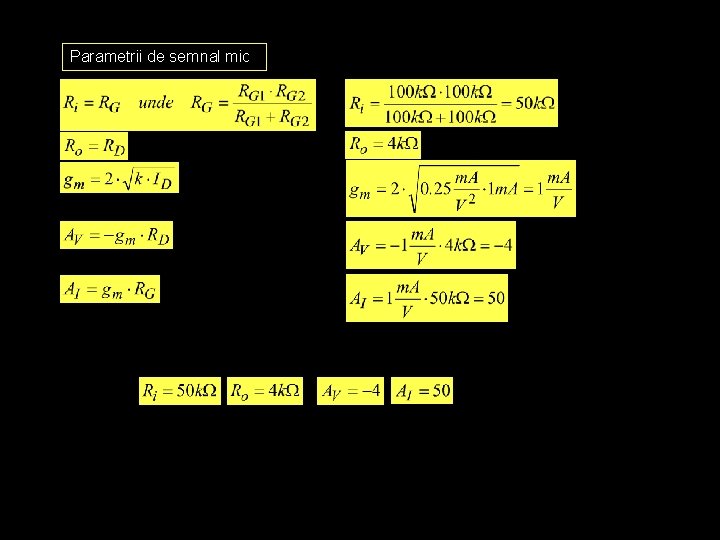

Parametrii de semnal mic

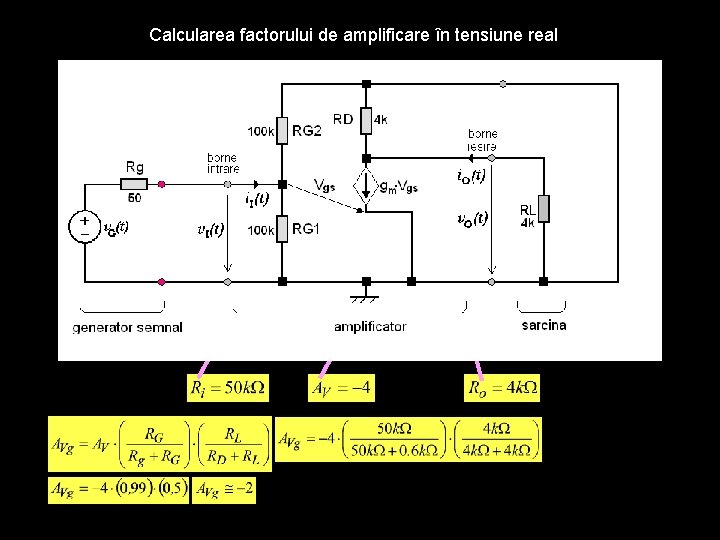

Calcularea factorului de amplificare în tensiune real

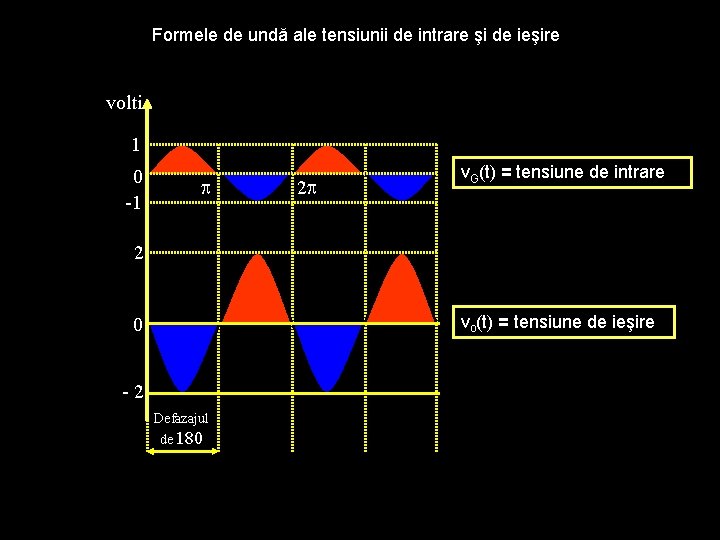

Formele de undă ale tensiunii de intrare şi de ieşire volti 1 0 -1 2 v. G(t) = tensiune de intrare 2 vo(t) = tensiune de ieşire 0 -2 Defazajul de 180

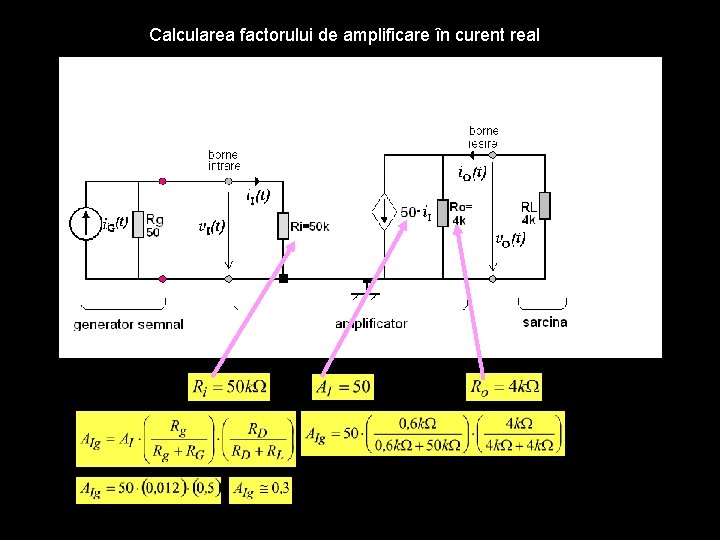

Calcularea factorului de amplificare în curent real

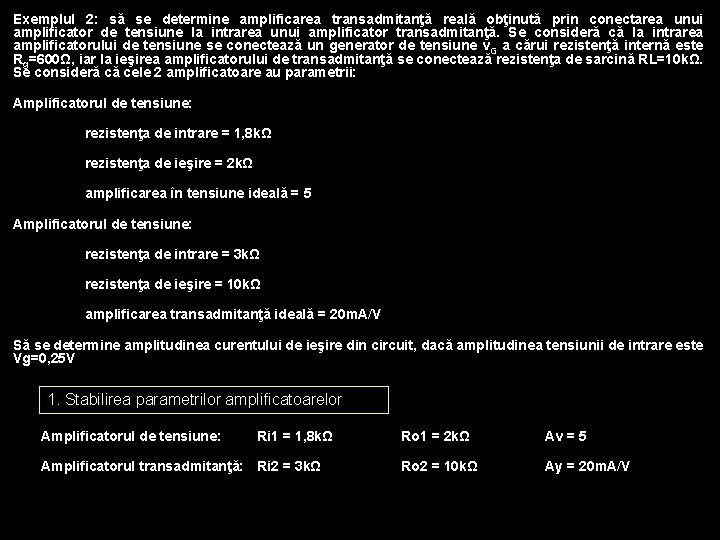

Exemplul 2: să se determine amplificarea transadmitanţă reală obţinută prin conectarea unui amplificator de tensiune la intrarea unui amplificator transadmitanţă. Se consideră că la intrarea amplificatorului de tensiune se conectează un generator de tensiune v. G a cărui rezistenţă internă este Rg=600Ω, iar la ieşirea amplificatorului de transadmitanţă se conectează rezistenţa de sarcină RL=10 kΩ. Se consideră că cele 2 amplificatoare au parametrii: Amplificatorul de tensiune: rezistenţa de intrare = 1, 8 kΩ rezistenţa de ieşire = 2 kΩ amplificarea în tensiune ideală = 5 Amplificatorul de tensiune: rezistenţa de intrare = 3 kΩ rezistenţa de ieşire = 10 kΩ amplificarea transadmitanţă ideală = 20 m. A/V Să se determine amplitudinea curentului de ieşire din circuit, dacă amplitudinea tensiunii de intrare este Vg=0, 25 V 1. Stabilirea parametrilor amplificatoarelor Amplificatorul de tensiune: Ri 1 = 1, 8 kΩ Amplificatorul transadmitanţă: Ri 2 = 3 kΩ Ro 1 = 2 kΩ Av = 5 Ro 2 = 10 kΩ Ay = 20 m. A/V

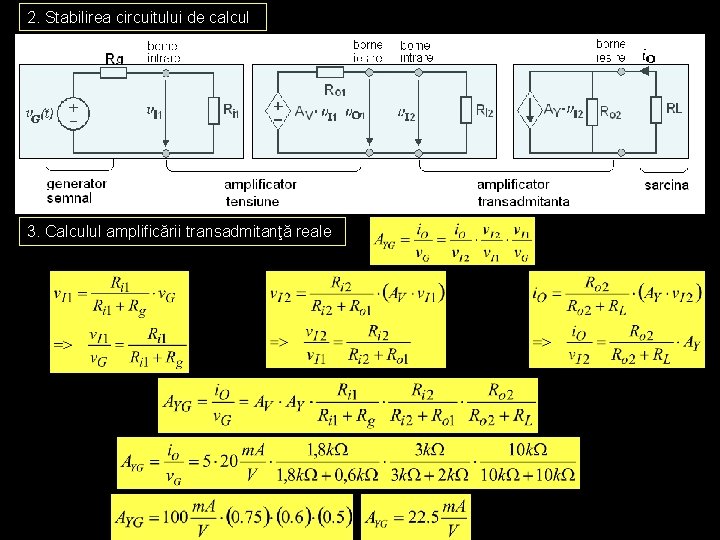

2. Stabilirea circuitului de calcul 3. Calculul amplificării transadmitanţă reale

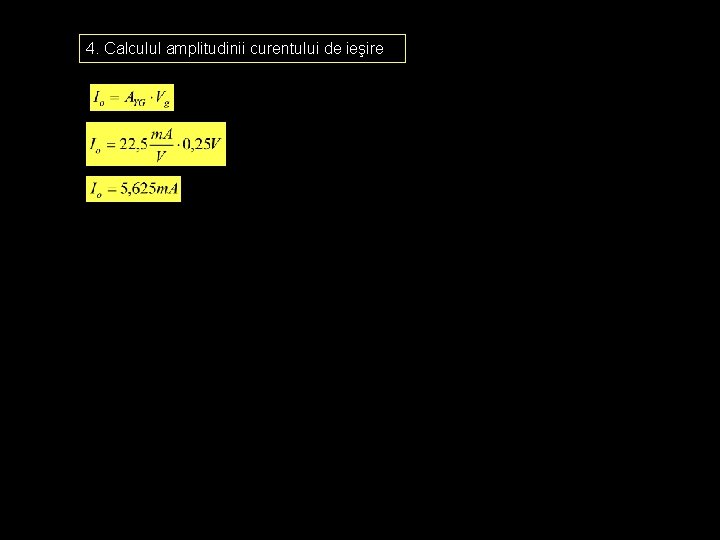

4. Calculul amplitudinii curentului de ieşire
