Current Setup ISP 1 Public Switch ISP 2
Current Setup ISP -1 Public Switch ISP- 2 Public Switch Lease Line Juniper Primary Juniper Secondary Inside Switch PRI DMZ Switch Data Router Voice Router Websense Core-1 Access Switch USER Core-2

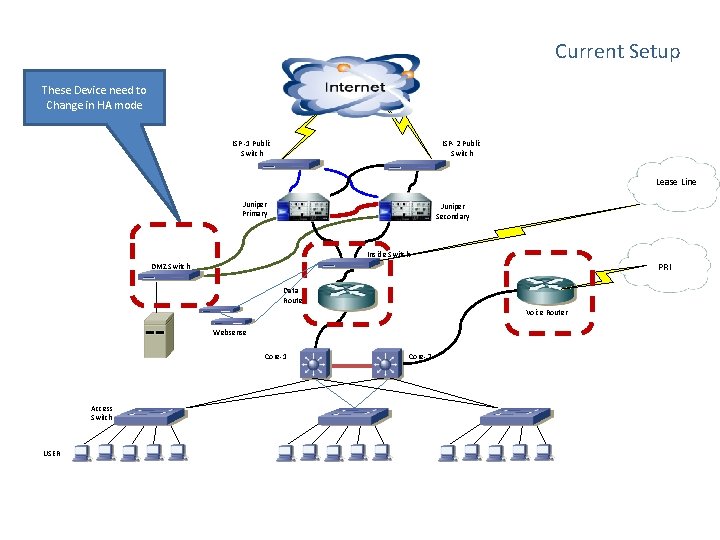

Current Setup These Device need to Change in HA mode ISP -1 Public Switch ISP- 2 Public Switch Lease Line Juniper Primary Juniper Secondary Inside Switch PRI DMZ Switch Data Router Voice Router Websense Core-1 Access Switch USER Core-2

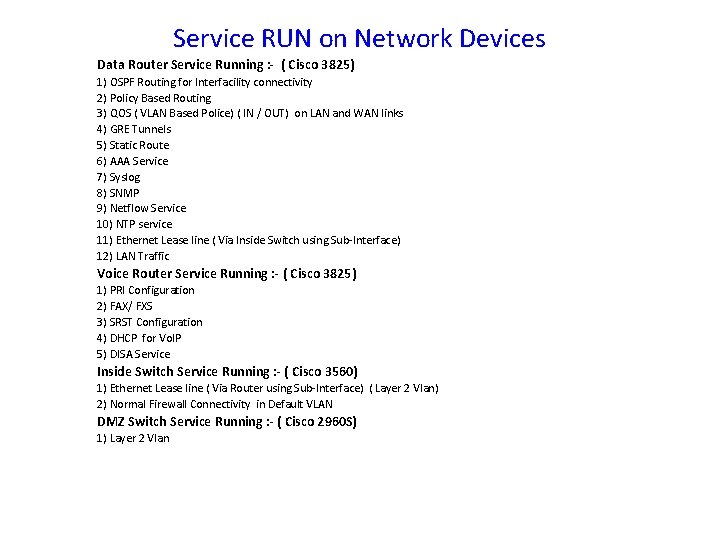

Service RUN on Network Devices Data Router Service Running : - ( Cisco 3825) 1) OSPF Routing for Interfacility connectivity 2) Policy Based Routing 3) QOS ( VLAN Based Police) ( IN / OUT) on LAN and WAN links 4) GRE Tunnels 5) Static Route 6) AAA Service 7) Syslog 8) SNMP 9) Netflow Service 10) NTP service 11) Ethernet Lease line ( Via Inside Switch using Sub-Interface) 12) LAN Traffic Voice Router Service Running : - ( Cisco 3825) 1) PRI Configuration 2) FAX/ FXS 3) SRST Configuration 4) DHCP for Vo. IP 5) DISA Service Inside Switch Service Running : - ( Cisco 3560) 1) Ethernet Lease line ( Via Router using Sub-Interface) ( Layer 2 Vlan) 2) Normal Firewall Connectivity in Default VLAN DMZ Switch Service Running : - ( Cisco 2960 S) 1) Layer 2 Vlan

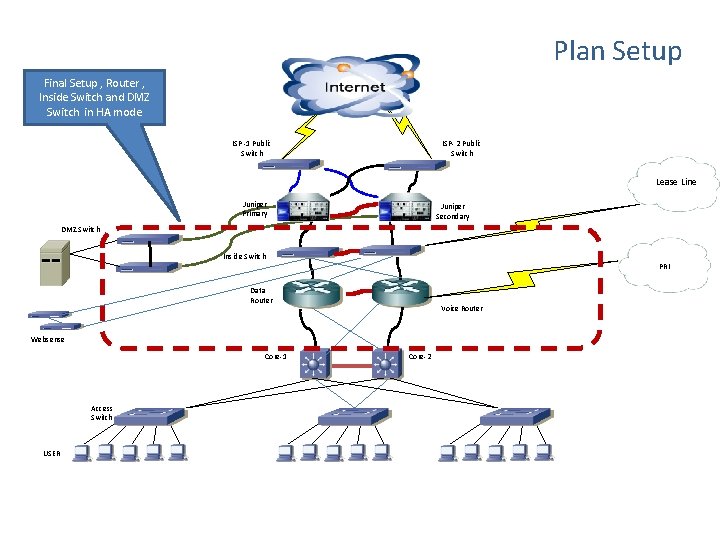

Plan Setup Final Setup , Router , Inside Switch and DMZ Switch in HA mode ISP -1 Public Switch ISP- 2 Public Switch Lease Line Juniper Primary Juniper Secondary DMZ Switch Inside Switch PRI Data Router Voice Router Websense Core-1 Access Switch USER Core-2

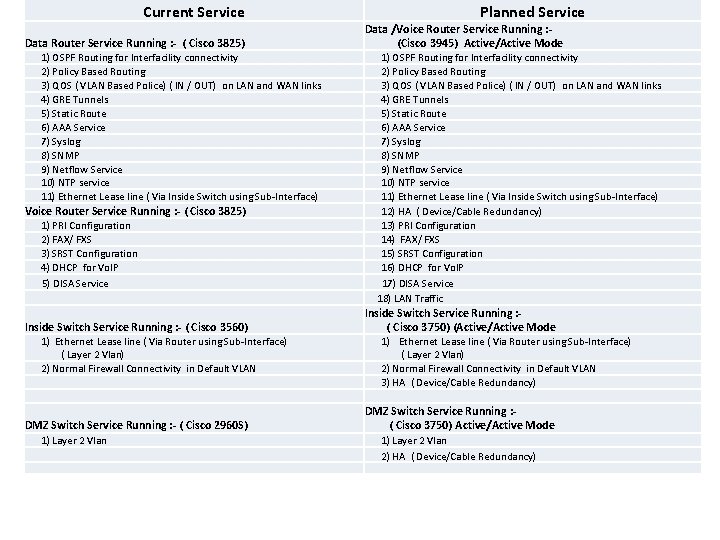

Current Service Data Router Service Running : - ( Cisco 3825) 1) OSPF Routing for Interfacility connectivity 2) Policy Based Routing 3) QOS ( VLAN Based Police) ( IN / OUT) on LAN and WAN links 4) GRE Tunnels 5) Static Route 6) AAA Service 7) Syslog 8) SNMP 9) Netflow Service 10) NTP service 11) Ethernet Lease line ( Via Inside Switch using Sub-Interface) Voice Router Service Running : - ( Cisco 3825) 1) PRI Configuration 2) FAX/ FXS 3) SRST Configuration 4) DHCP for Vo. IP 5) DISA Service Inside Switch Service Running : - ( Cisco 3560) 1) Ethernet Lease line ( Via Router using Sub-Interface) ( Layer 2 Vlan) 2) Normal Firewall Connectivity in Default VLAN DMZ Switch Service Running : - ( Cisco 2960 S) 1) Layer 2 Vlan Planned Service Data /Voice Router Service Running : (Cisco 3945) Active/Active Mode 1) OSPF Routing for Interfacility connectivity 2) Policy Based Routing 3) QOS ( VLAN Based Police) ( IN / OUT) on LAN and WAN links 4) GRE Tunnels 5) Static Route 6) AAA Service 7) Syslog 8) SNMP 9) Netflow Service 10) NTP service 11) Ethernet Lease line ( Via Inside Switch using Sub-Interface) 12) HA ( Device/Cable Redundancy) 13) PRI Configuration 14) FAX/ FXS 15) SRST Configuration 16) DHCP for Vo. IP 17) DISA Service 18) LAN Traffic Inside Switch Service Running : ( Cisco 3750) (Active/Active Mode 1) Ethernet Lease line ( Via Router using Sub-Interface) ( Layer 2 Vlan) 2) Normal Firewall Connectivity in Default VLAN 3) HA ( Device/Cable Redundancy) DMZ Switch Service Running : ( Cisco 3750) Active/Active Mode 1) Layer 2 Vlan 2) HA ( Device/Cable Redundancy)
