Cuidado al colocar las puntas del expansor La

Cuidado al colocar las puntas del expansor.

La fuerza se hace sobre la cerradura.

El aplastamiento de la salpicadera, permite tener acceso a las bisagra.

Cortar la salpicadera y despues levantarla.

Aplastar la puerta para tener acceso a la bisagra.

Para extraer una puerta es necesario respetar los puntos de apoyo. PUNTOS DE APOYO

Cortar las bisagras por el interior Cuando la primera puerta esta abierta.

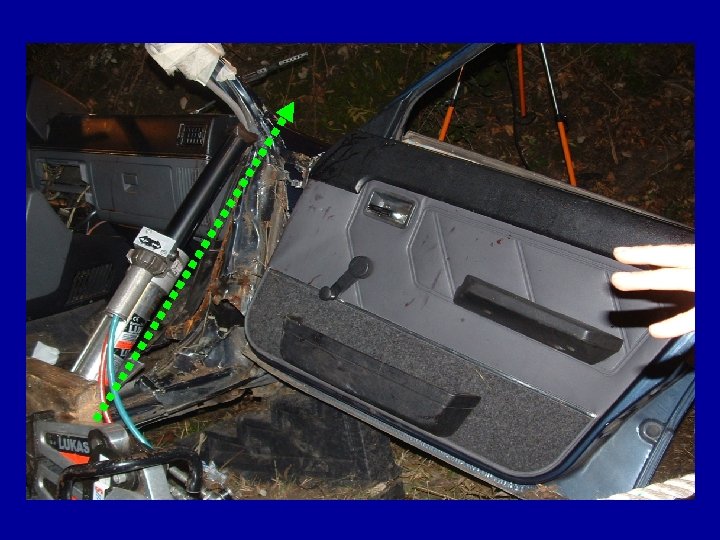

Colocar el expansor entre la puerta y el Marco.

Poner el expansor como esta.

Extraer despues la puerta desde la cerradura o la bisagra.

Corte del poste B con la union del techo.

Cortar el poste B debajo de la bace del cinturon de seguridad.

Cortar con un angulo de 45 °.

Abertura lateral hecha.

Cortar unos 15 cm el techo a nivel del poste B.

Cortar los postes delanteros, y colocar una barreta sobre el techo a la altura de los postes centrales para alsarlo. PO

Con una barreta sobre el techo, a la altura de los postes B podremos lograr que el techo se doble, esto puede facilitarnos la maniobra Proteccion para postes

COLOCAR PROTECCIONES SOBRE LOS POSTES CORTADOS, ESTO PUEDE SER CON PEDAZOS DE MANGUERAS Protecciones de manguera ESTO PERMITE PROTEGERNOS DE LOS BORDES FILOSOS

Corte a 45° cuando el vehiculo esta sobre sus ruedas delanteras. Corte a 90° cuando el vehiculo tiene su motor al suelo.

Poner el ram antes de cortar el estribo.

Podemos utilizar dos rams uno por lado.

Es mejor poner una tabla entre el ram y la victima.

El ram necesita un punto de apoyo

PODEMOS USAR EL SEPARADOR COMO PUNTO DE APOYO.

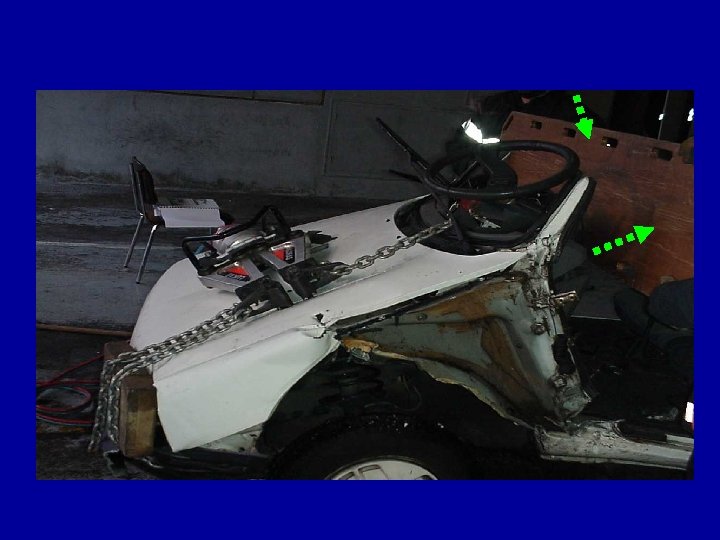

Abrir el expansor al maximo, colocando cadenas en cada punta del expansor.

Un extremo de la cadena se coloca en el volante, y el otro en una parte resistente del vehiculo El anclaje sobre el volante no debe tener muchas vueltas.

IMPORTANTE ü Es mejor colocar la tabla entre el ram y la victima para protegerla, por si el tablero se rompe. SOLAMENTE SI LA BOLSA DE AIRE SE ACTIVO

CUIDADO ESTA MANIOBRA ES PROHIBIDA SOBRE LOS VEHICULOS QUE TIENEN : UNA COLUMNA RETRACTABLE !

Para tener acceso a los pedales cortar las partes de abajo y doblar la salpicadera hacia arriba. 20 CM.

Permite tener acceso a los pedales.

El metodo es : 1 - : una cinta para hallar el pedal y extraerlo. 2 - : Usar la herramienta « corta pedales » . »

Es importante hacer un buen apuntalamiento antes de cortar.

Cuidado en respetar los angulos de corte con la tijera.

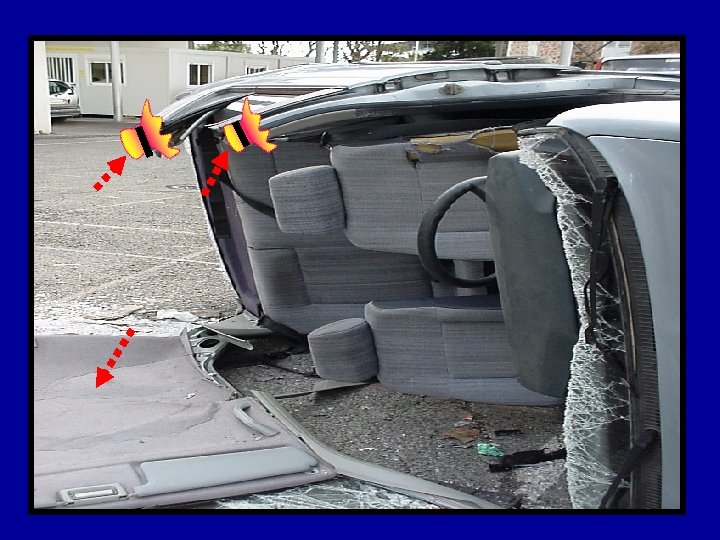

Corte del poste C.

1 - solucion Cortar los postes situados arriba y mantener un punto de rotacion para doblar el techo.

2 - solucion Cortar todos los postes para quitar el techo.

Présentacion del Chaleco

Los diférentes accesorios del Chaleco Saco de transporte Cojin 2 Cintas de cabeza: - Barbilla - Frontal Tablilla de cuerpo : - agarraderas - Cintas abdominales - Cintas de las piernas

Matérial nécesario para utilizar el Chaleco Tabla Collarin chaleco de extricacio

Como poner el collarin 1 - si no esta calzado el vehiculo inmobilizar el craneo desde el exterior 2 - EL TOPO O RESCATISA QUE ENTRA, DEVERA SUGETAR EL CRANEO DE LA VITIMA, SIEMPRE Y CUANDO EL VEHICULO ESTE ESTAVILIZADO.

4 4 - el rescatista se coloca al exterior del vehiculo al costado de la victima y hace sugetandole la pelvis 5 5 - un 2 do. Rescatista se coloca de forma correcta y pone sus manos sobre las omoplatos de la victima

6 6 - juntos despegan a la victima del asiento con Cuidado separandolo unos centimetros, para colocar el chaleco. 7 7 - el rescatista coloca el Chaleco entre la espalda de la victima y el asiento - coloca las cintas de las piernas al intérior de la tablia

8 9 8 - el rescatista trata de colocar la pelvis de la victima sobre el chaleco 9 - el rescatista comprueba si la tablilla esta bien centrada y libera las cintas -colocan juntos a la victima contra la tablilla. - coloca las cintas de colores a nivel del abdomen pero no aprieta la verde

10 - Poner el cojin 11. 1 - Colocar las cintas de la barbilla y de la frente 10 11 11. 2 - Poner las cintas de las piernas

12 - Apretar las cintas 13 12 13 - levantar a la victima con ayuda de las agaraderas

14 15 14 - Levantar la victima algunos centimetros para colocar la tabla 15 -poner correctamente la tabla y comprobar si la victima esta bien centrada

16 17 16 - Girar a la victima teniendo cuidado con las piernas 17 - Acostar a la victima sobre la tabla

18 18 sacar a la victima

- deslizar la camilla - Poner la tabla y la victima sobre la camilla 19

21 - Levantar a la victima y quitar la tabla 20 22 - Una vez que la victima queda acondicionada en el colchon : Quitar la cinta verde del pecho y tambien las de las piernas pero dejar el chaleco hasta el hospital 21

Ustedes son quienes tienen a su cargo la responsabilidad de llevar a la Aplicacion sus conocimientos adquiridos, sin embargo no siempre Se cuenta con las herramientas adecuadas para llevar acabo una Extricacion. Pero recuerden no somos un grupo somos un equipo anivel estatal Es importante que ustedes que son miembros del grupo de Extricacion, tengan encuenta que todo lo que vaya cambiando en El nivel de extricacion lo vayan modificando. Un equipo es la base para el desempeño de una funcion asignada Para que se lleve acabo con respeto, seguridad y buena Comunicacion. gracias.
