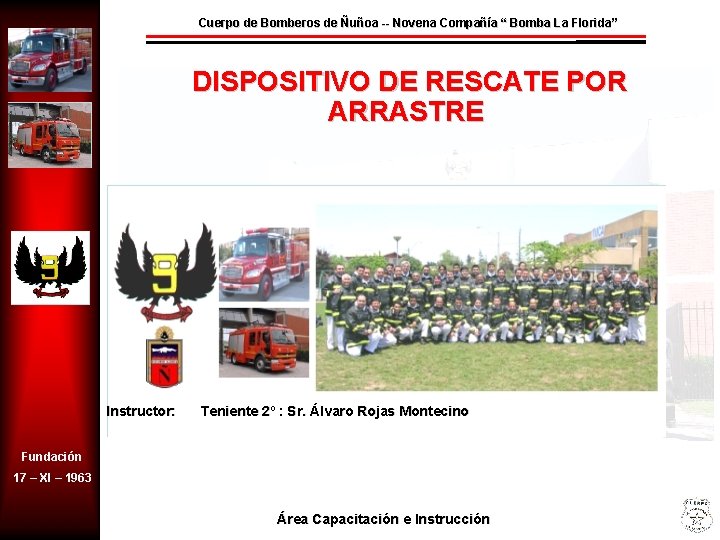

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” DISPOSITIVO DE RESCATE POR ARRASTRE Instructor: Teniente 2º : Sr. Álvaro Rojas Montecino Fundación 17 – XI – 1963 Área Capacitación e Instrucción

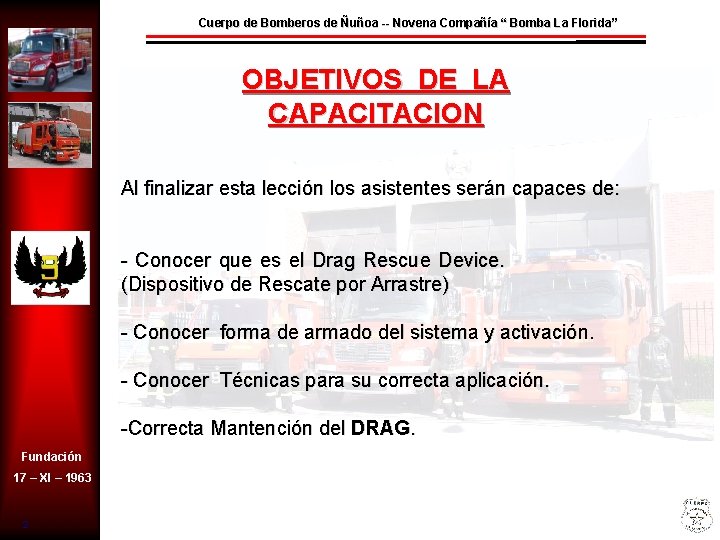

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” OBJETIVOS DE LA CAPACITACION Al finalizar esta lección los asistentes serán capaces de: - Conocer que es el Drag Rescue Device. (Dispositivo de Rescate por Arrastre) - Conocer forma de armado del sistema y activación. - Conocer Técnicas para su correcta aplicación. -Correcta Mantención del DRAG. Fundación 17 – XI – 1963 2

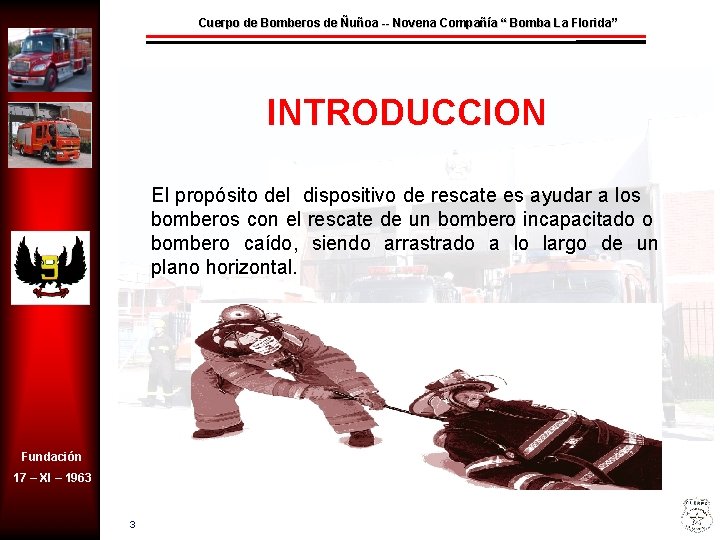

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” INTRODUCCION El propósito del dispositivo de rescate es ayudar a los bomberos con el rescate de un bombero incapacitado o bombero caído, siendo arrastrado a lo largo de un plano horizontal. Fundación 17 – XI – 1963 3

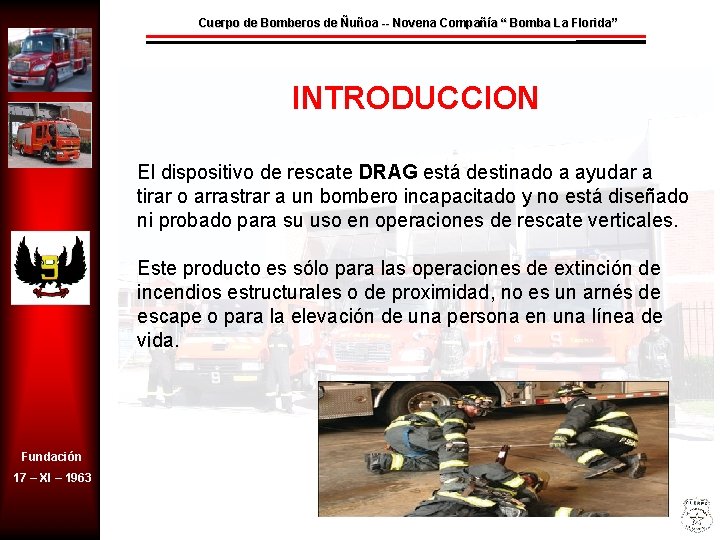

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” INTRODUCCION El dispositivo de rescate DRAG está destinado a ayudar a tirar o arrastrar a un bombero incapacitado y no está diseñado ni probado para su uso en operaciones de rescate verticales. Este producto es sólo para las operaciones de extinción de incendios estructurales o de proximidad, no es un arnés de escape o para la elevación de una persona en una línea de vida. Fundación 17 – XI – 1963

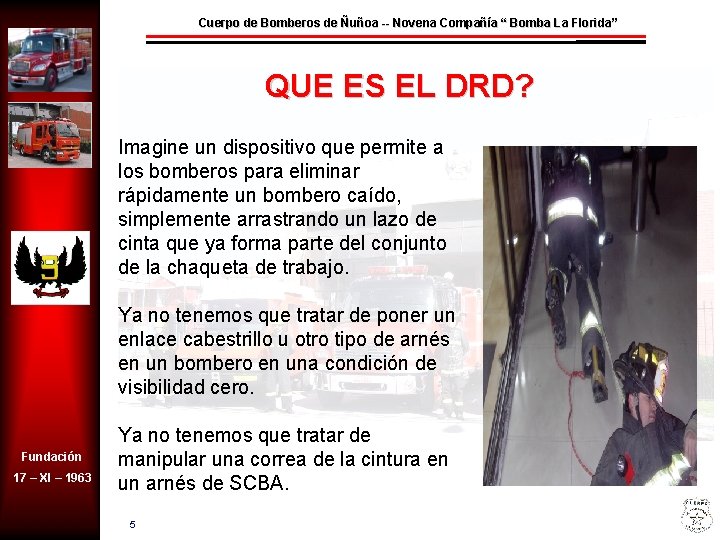

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” QUE ES EL DRD? Imagine un dispositivo que permite a los bomberos para eliminar rápidamente un bombero caído, simplemente arrastrando un lazo de cinta que ya forma parte del conjunto de la chaqueta de trabajo. Ya no tenemos que tratar de poner un enlace cabestrillo u otro tipo de arnés en un bombero en una condición de visibilidad cero. Fundación 17 – XI – 1963 Ya no tenemos que tratar de manipular una correa de la cintura en un arnés de SCBA. 5

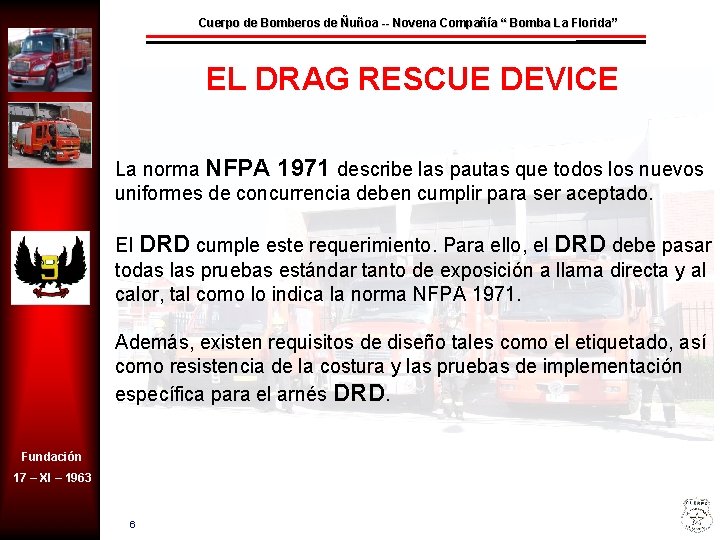

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” EL DRAG RESCUE DEVICE La norma NFPA 1971 describe las pautas que todos los nuevos uniformes de concurrencia deben cumplir para ser aceptado. El DRD cumple este requerimiento. Para ello, el DRD debe pasar todas las pruebas estándar tanto de exposición a llama directa y al calor, tal como lo indica la norma NFPA 1971. Además, existen requisitos de diseño tales como el etiquetado, así como resistencia de la costura y las pruebas de implementación específica para el arnés DRD. Fundación 17 – XI – 1963 6

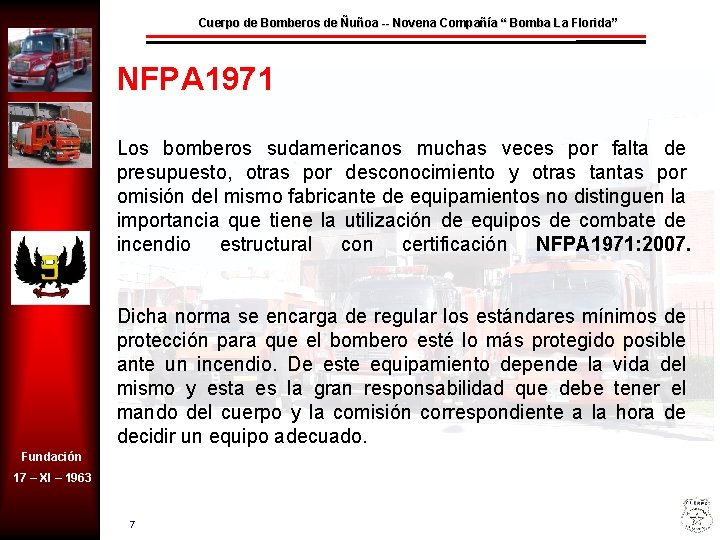

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” NFPA 1971 Los bomberos sudamericanos muchas veces por falta de presupuesto, otras por desconocimiento y otras tantas por omisión del mismo fabricante de equipamientos no distinguen la importancia que tiene la utilización de equipos de combate de incendio estructural con certificación NFPA 1971: 2007. Dicha norma se encarga de regular los estándares mínimos de protección para que el bombero esté lo más protegido posible ante un incendio. De este equipamiento depende la vida del mismo y esta es la gran responsabilidad que debe tener el mando del cuerpo y la comisión correspondiente a la hora de decidir un equipo adecuado. Fundación 17 – XI – 1963 7

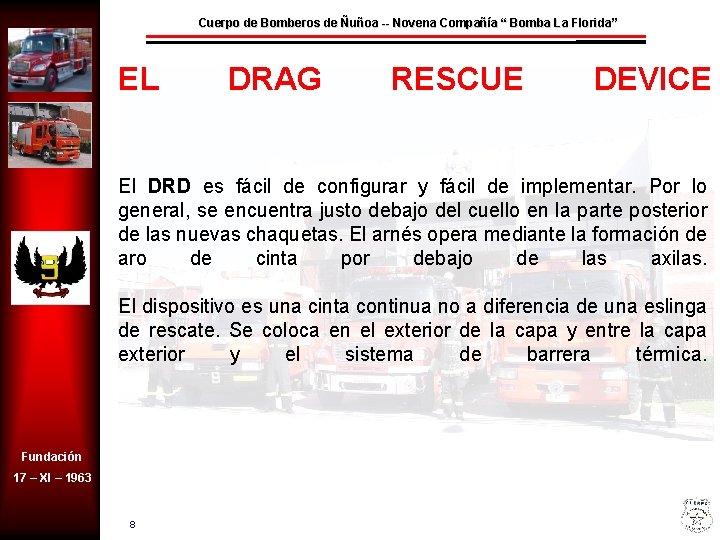

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” EL DRAG RESCUE DEVICE El DRD es fácil de configurar y fácil de implementar. Por lo general, se encuentra justo debajo del cuello en la parte posterior de las nuevas chaquetas. El arnés opera mediante la formación de aro de cinta por debajo de las axilas. El dispositivo es una cinta continua no a diferencia de una eslinga de rescate. Se coloca en el exterior de la capa y entre la capa exterior y el sistema de barrera térmica. Fundación 17 – XI – 1963 8

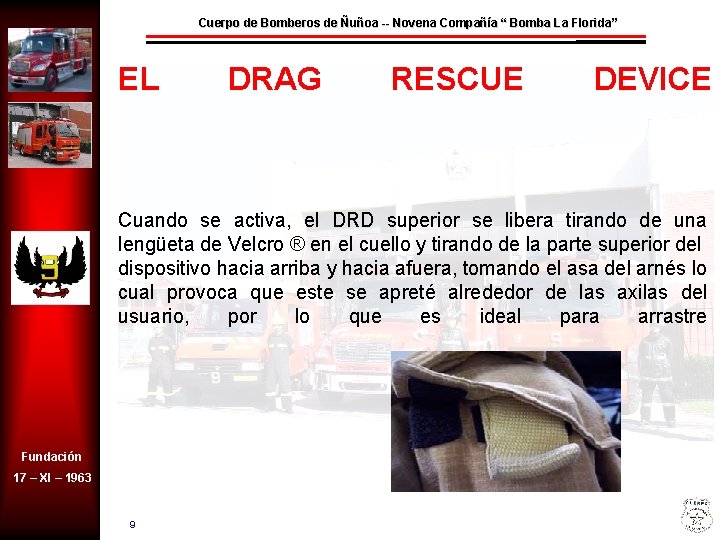

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” EL DRAG RESCUE DEVICE Cuando se activa, el DRD superior se libera tirando de una lengüeta de Velcro ® en el cuello y tirando de la parte superior del dispositivo hacia arriba y hacia afuera, tomando el asa del arnés lo cual provoca que este se apreté alrededor de las axilas del usuario, por lo que es ideal para arrastre Fundación 17 – XI – 1963 9

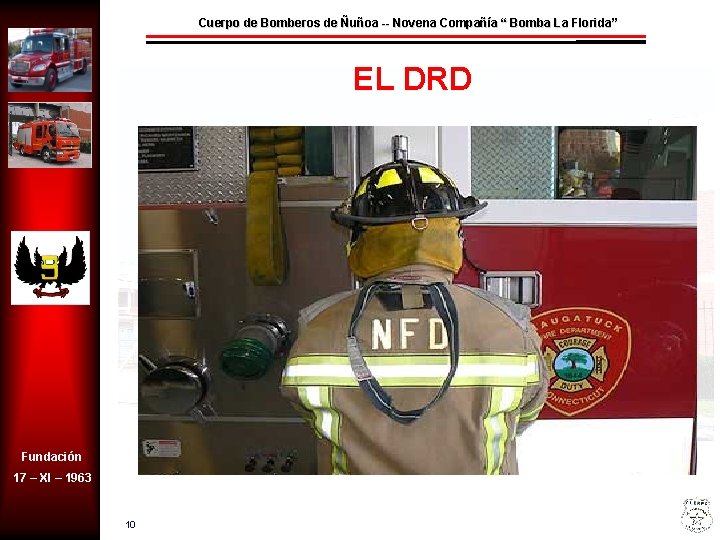

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” EL DRD Fundación 17 – XI – 1963 10

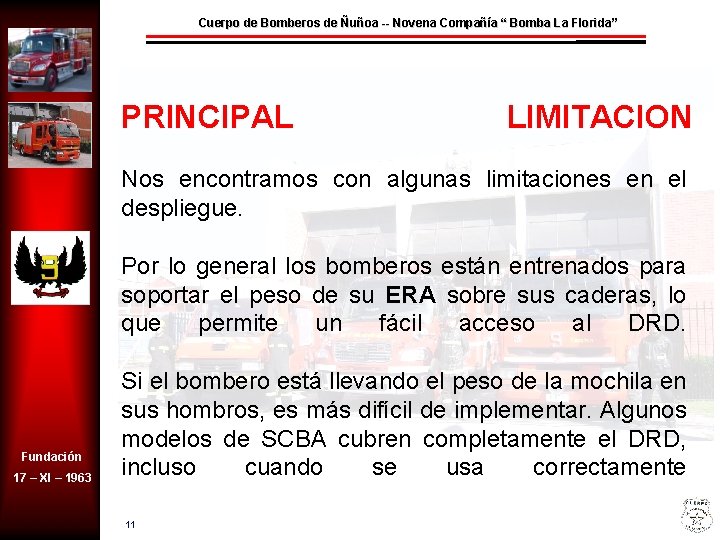

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” PRINCIPAL LIMITACION Nos encontramos con algunas limitaciones en el despliegue. Por lo general los bomberos están entrenados para soportar el peso de su ERA sobre sus caderas, lo que permite un fácil acceso al DRD. Fundación 17 – XI – 1963 Si el bombero está llevando el peso de la mochila en sus hombros, es más difícil de implementar. Algunos modelos de SCBA cubren completamente el DRD, incluso cuando se usa correctamente 11

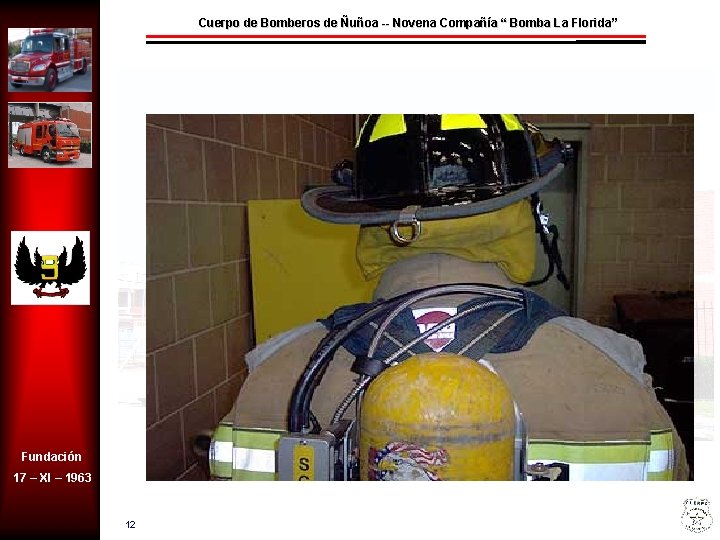

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” Fundación 17 – XI – 1963 12

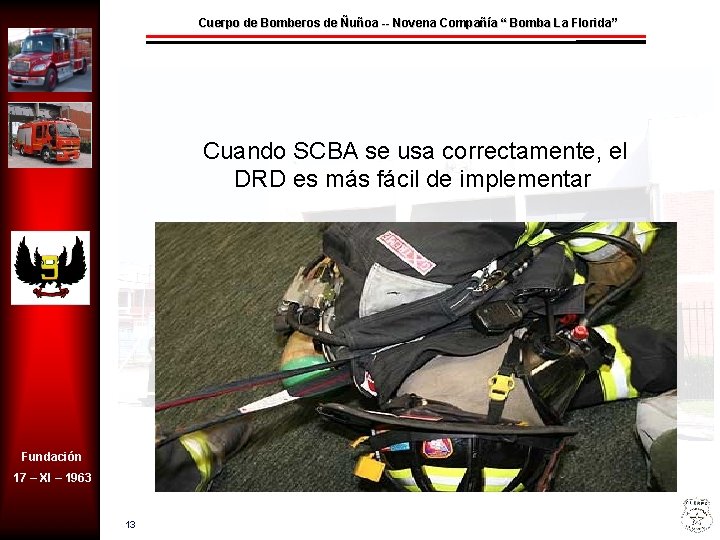

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” Cuando SCBA se usa correctamente, el DRD es más fácil de implementar Fundación 17 – XI – 1963 13

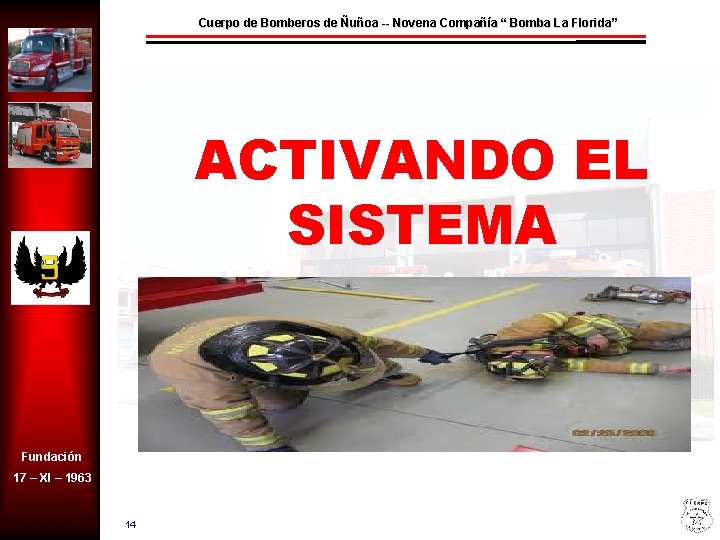

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” ACTIVANDO EL SISTEMA Fundación 17 – XI – 1963 14

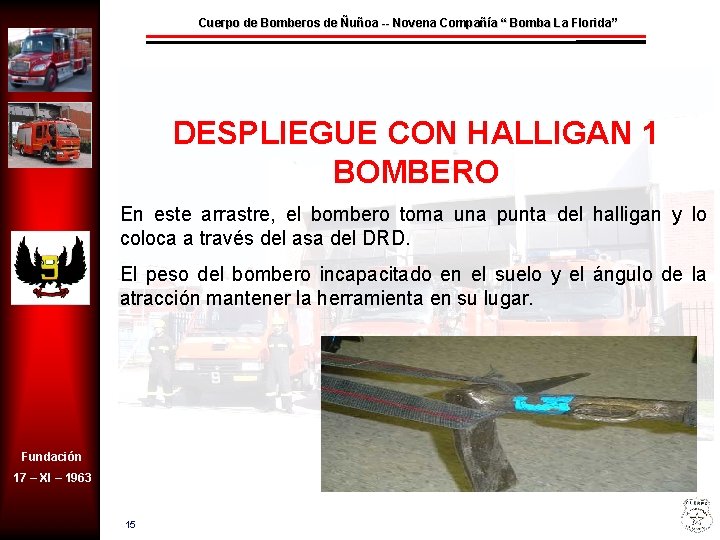

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” DESPLIEGUE CON HALLIGAN 1 BOMBERO En este arrastre, el bombero toma una punta del halligan y lo coloca a través del asa del DRD. El peso del bombero incapacitado en el suelo y el ángulo de la atracción mantener la herramienta en su lugar. Fundación 17 – XI – 1963 15

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” DESPLIEGUE CON HALLIGAN 2 BOMBEROS Este rescate se puede hacer por dos bomberos que trabajan lado a lado. El halligan se coloca entre el mango curvado del DRD, y tanto los dos bomberos tomaran la herramienta a fin de alejar al bombero del peligro. Fundación Esto es superior a dos bomberos arrastrando el bombero incapacitado de lado a lado con la mano, ya que este método permite algo de espacio entre ellos para que no se interpongan en el camino del compañero. 17 – XI – 1963 16

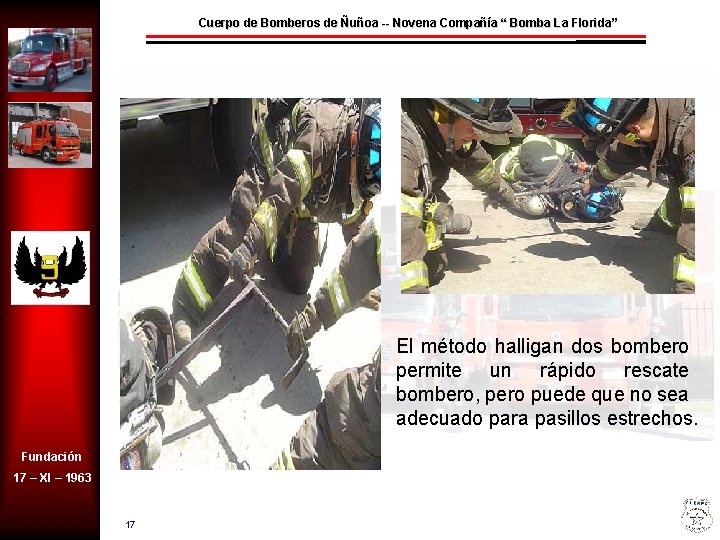

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” El método halligan dos bombero permite un rápido rescate bombero, pero puede que no sea adecuado para pasillos estrechos. Fundación 17 – XI – 1963 17

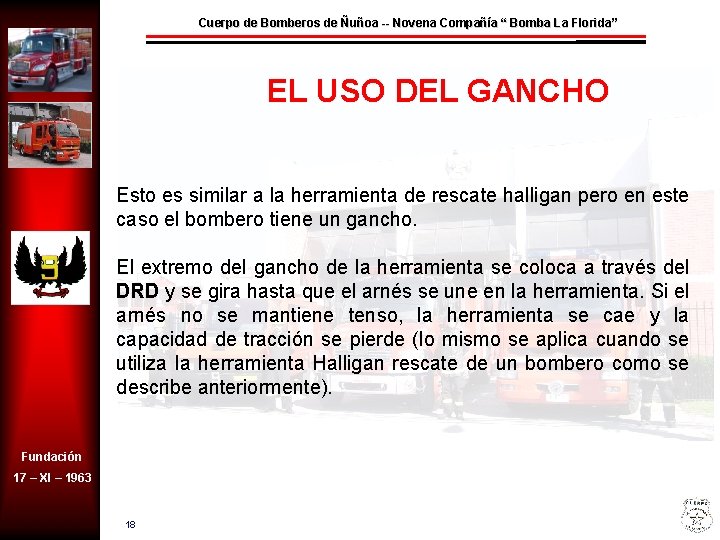

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” EL USO DEL GANCHO Esto es similar a la herramienta de rescate halligan pero en este caso el bombero tiene un gancho. El extremo del gancho de la herramienta se coloca a través del DRD y se gira hasta que el arnés se une en la herramienta. Si el arnés no se mantiene tenso, la herramienta se cae y la capacidad de tracción se pierde (lo mismo se aplica cuando se utiliza la herramienta Halligan rescate de un bombero como se describe anteriormente). Fundación 17 – XI – 1963 18

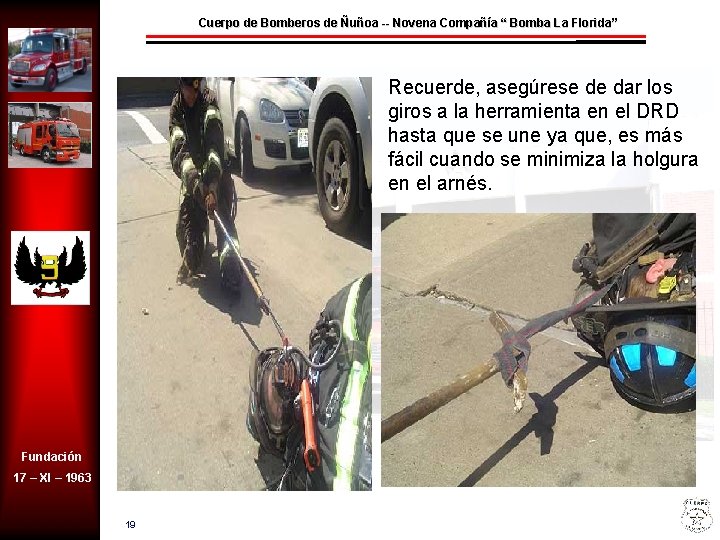

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” Recuerde, asegúrese de dar los giros a la herramienta en el DRD hasta que se une ya que, es más fácil cuando se minimiza la holgura en el arnés. Fundación 17 – XI – 1963 19

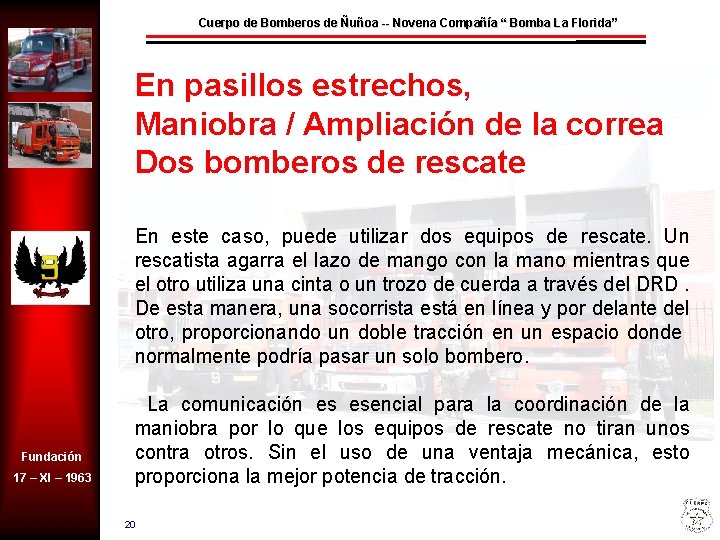

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” En pasillos estrechos, Maniobra / Ampliación de la correa Dos bomberos de rescate En este caso, puede utilizar dos equipos de rescate. Un rescatista agarra el lazo de mango con la mano mientras que el otro utiliza una cinta o un trozo de cuerda a través del DRD. De esta manera, una socorrista está en línea y por delante del otro, proporcionando un doble tracción en un espacio donde normalmente podría pasar un solo bombero. Fundación 17 – XI – 1963 La comunicación es esencial para la coordinación de la maniobra por lo que los equipos de rescate no tiran unos contra otros. Sin el uso de una ventaja mecánica, esto proporciona la mejor potencia de tracción. 20

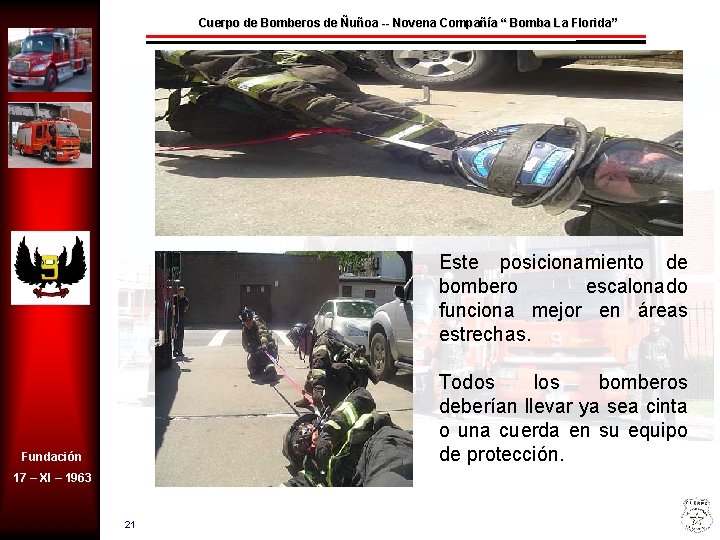

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” Este posicionamiento de bombero escalonado funciona mejor en áreas estrechas. Todos los bomberos deberían llevar ya sea cinta o una cuerda en su equipo de protección. Fundación 17 – XI – 1963 21

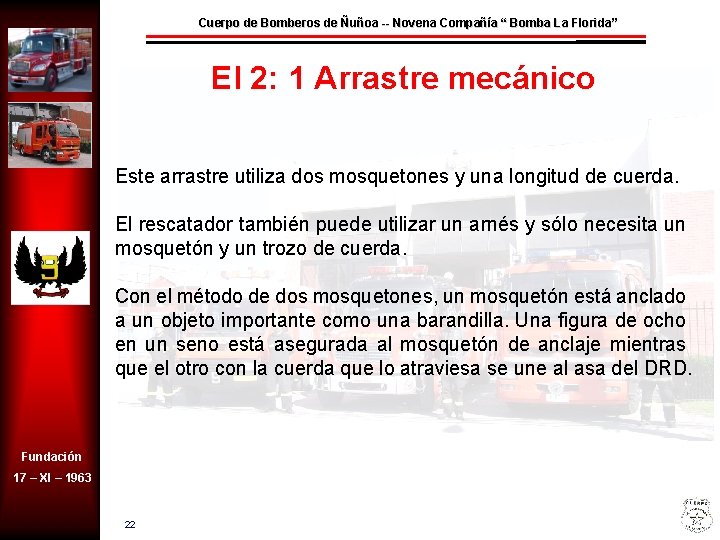

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” El 2: 1 Arrastre mecánico Este arrastre utiliza dos mosquetones y una longitud de cuerda. El rescatador también puede utilizar un arnés y sólo necesita un mosquetón y un trozo de cuerda. Con el método de dos mosquetones, un mosquetón está anclado a un objeto importante como una barandilla. Una figura de ocho en un seno está asegurada al mosquetón de anclaje mientras que el otro con la cuerda que lo atraviesa se une al asa del DRD. Fundación 17 – XI – 1963 22

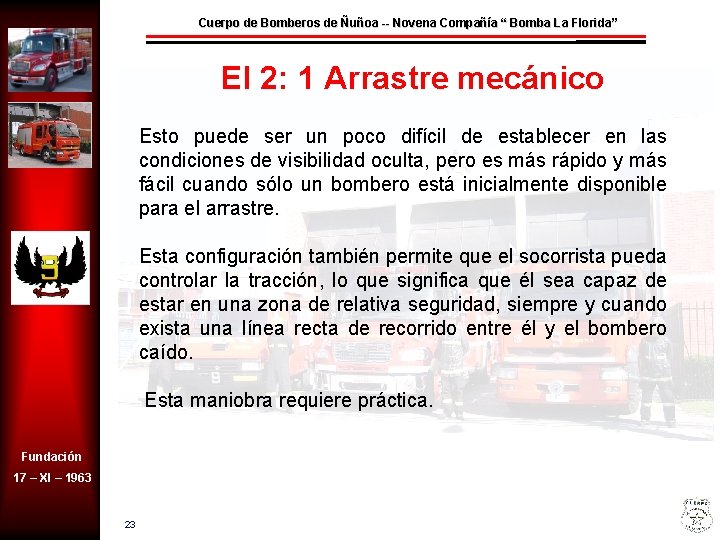

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” El 2: 1 Arrastre mecánico Esto puede ser un poco difícil de establecer en las condiciones de visibilidad oculta, pero es más rápido y más fácil cuando sólo un bombero está inicialmente disponible para el arrastre. Esta configuración también permite que el socorrista pueda controlar la tracción, lo que significa que él sea capaz de estar en una zona de relativa seguridad, siempre y cuando exista una línea recta de recorrido entre él y el bombero caído. Esta maniobra requiere práctica. Fundación 17 – XI – 1963 23

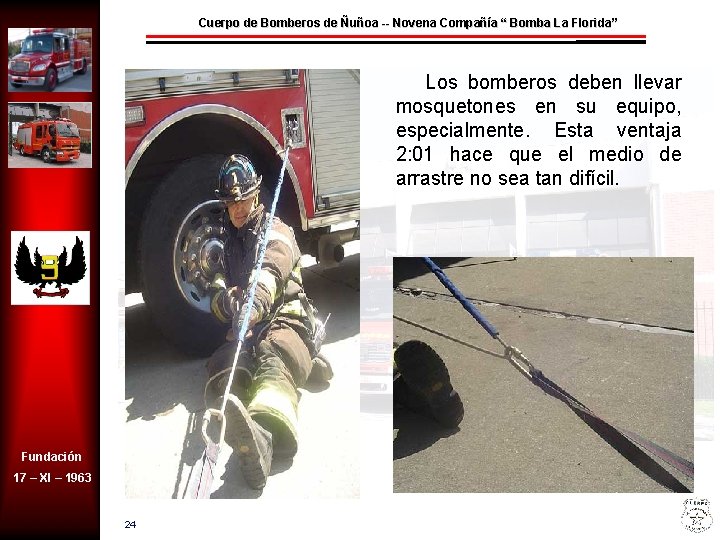

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” Los bomberos deben llevar mosquetones en su equipo, especialmente. Esta ventaja 2: 01 hace que el medio de arrastre no sea tan difícil. Fundación 17 – XI – 1963 24

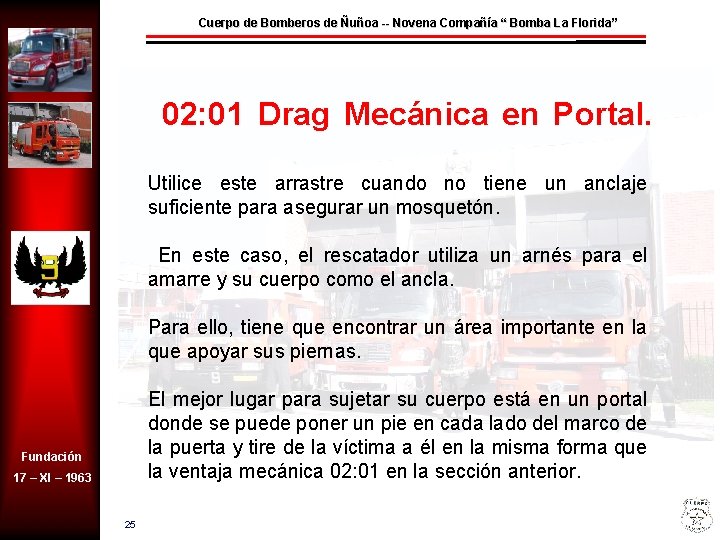

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” 02: 01 Drag Mecánica en Portal. Utilice este arrastre cuando no tiene un anclaje suficiente para asegurar un mosquetón. En este caso, el rescatador utiliza un arnés para el amarre y su cuerpo como el ancla. Para ello, tiene que encontrar un área importante en la que apoyar sus piernas. El mejor lugar para sujetar su cuerpo está en un portal donde se puede poner un pie en cada lado del marco de la puerta y tire de la víctima a él en la misma forma que la ventaja mecánica 02: 01 en la sección anterior. Fundación 17 – XI – 1963 25

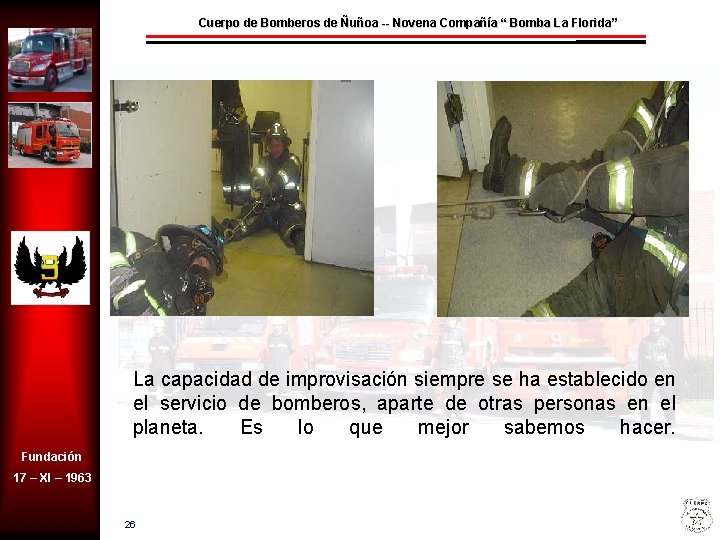

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” La capacidad de improvisación siempre se ha establecido en el servicio de bomberos, aparte de otras personas en el planeta. Es lo que mejor sabemos hacer. Fundación 17 – XI – 1963 26

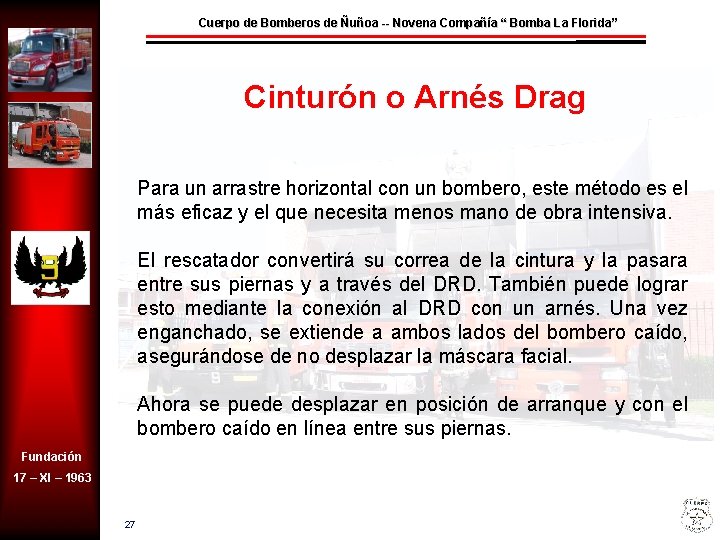

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” Cinturón o Arnés Drag Para un arrastre horizontal con un bombero, este método es el más eficaz y el que necesita menos mano de obra intensiva. El rescatador convertirá su correa de la cintura y la pasara entre sus piernas y a través del DRD. También puede lograr esto mediante la conexión al DRD con un arnés. Una vez enganchado, se extiende a ambos lados del bombero caído, asegurándose de no desplazar la máscara facial. Ahora se puede desplazar en posición de arranque y con el bombero caído en línea entre sus piernas. Fundación 17 – XI – 1963 27

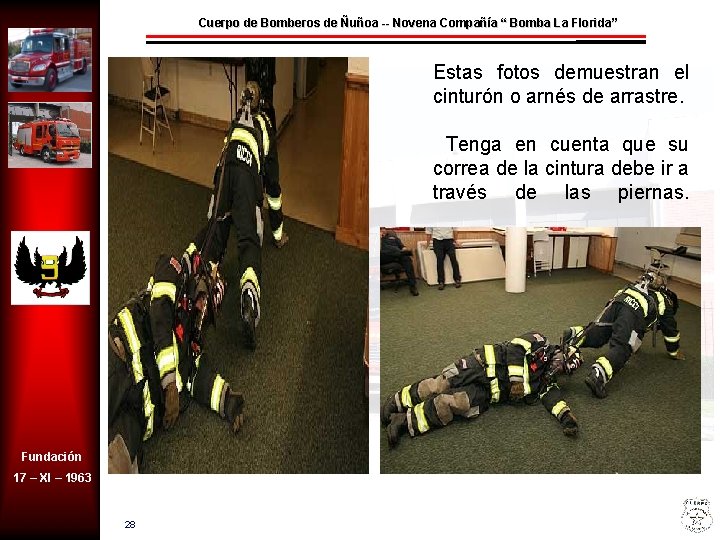

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” Estas fotos demuestran el cinturón o arnés de arrastre. Tenga en cuenta que su correa de la cintura debe ir a través de las piernas. Fundación 17 – XI – 1963 28

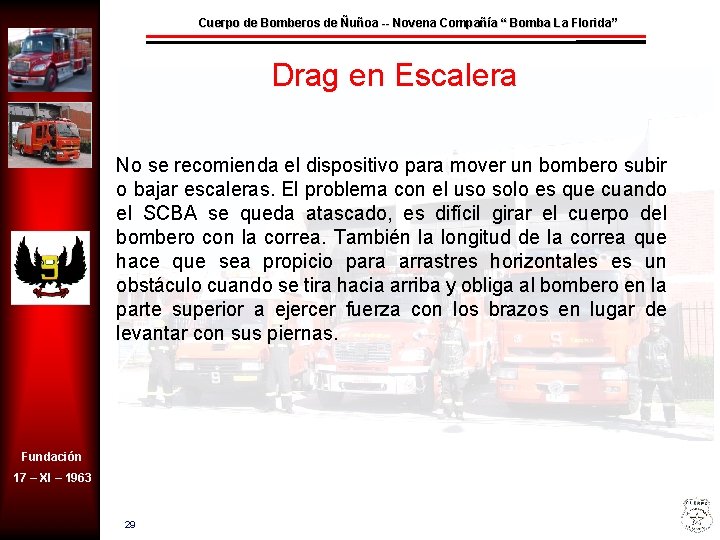

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” Drag en Escalera No se recomienda el dispositivo para mover un bombero subir o bajar escaleras. El problema con el uso solo es que cuando el SCBA se queda atascado, es difícil girar el cuerpo del bombero con la correa. También la longitud de la correa que hace que sea propicio para arrastres horizontales es un obstáculo cuando se tira hacia arriba y obliga al bombero en la parte superior a ejercer fuerza con los brazos en lugar de levantar con sus piernas. Fundación 17 – XI – 1963 29

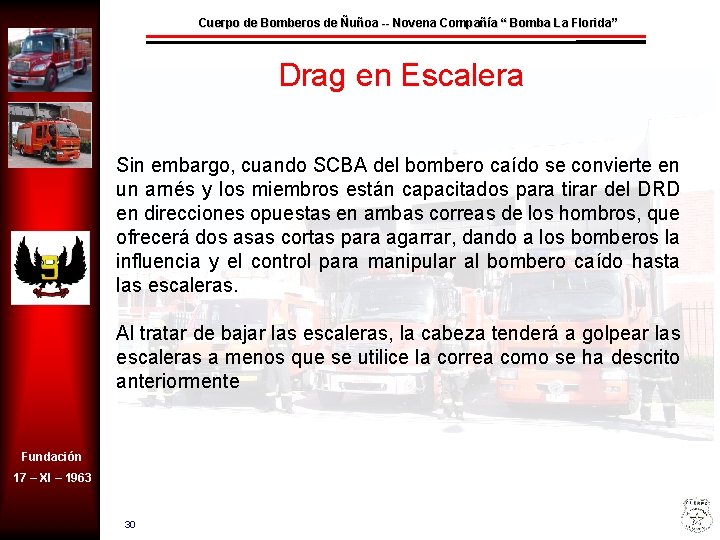

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” Drag en Escalera Sin embargo, cuando SCBA del bombero caído se convierte en un arnés y los miembros están capacitados para tirar del DRD en direcciones opuestas en ambas correas de los hombros, que ofrecerá dos asas cortas para agarrar, dando a los bomberos la influencia y el control para manipular al bombero caído hasta las escaleras. Al tratar de bajar las escaleras, la cabeza tenderá a golpear las escaleras a menos que se utilice la correa como se ha descrito anteriormente Fundación 17 – XI – 1963 30

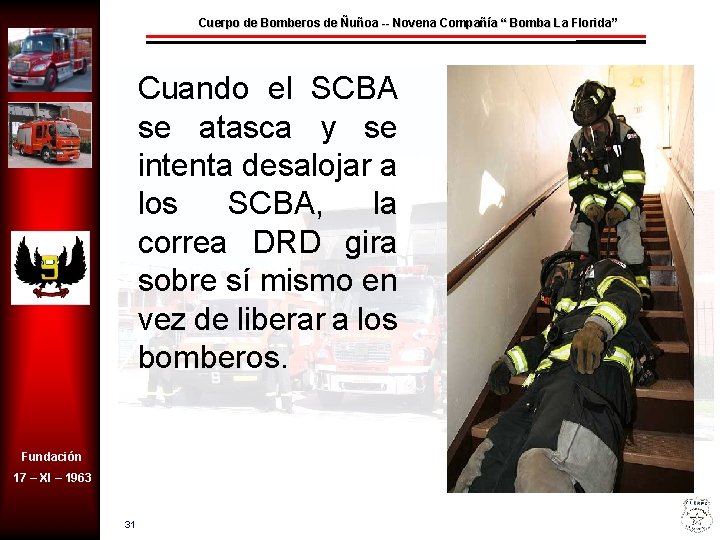

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” Cuando el SCBA se atasca y se intenta desalojar a los SCBA, la correa DRD gira sobre sí mismo en vez de liberar a los bomberos. Fundación 17 – XI – 1963 31

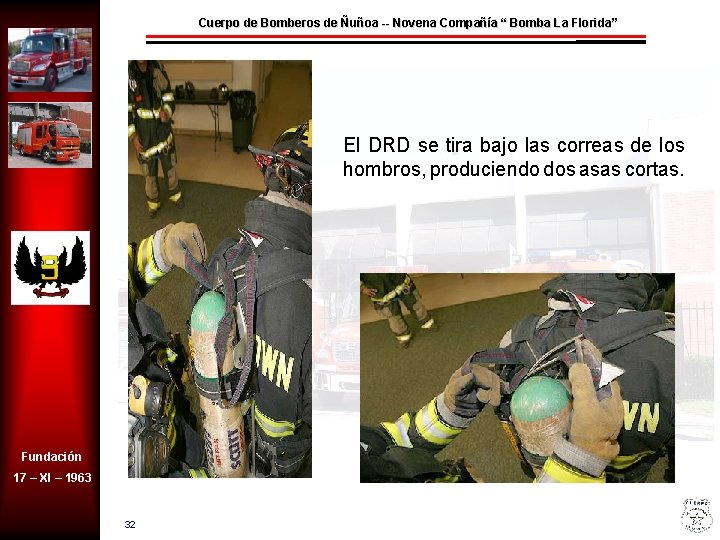

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” El DRD se tira bajo las correas de los hombros, produciendo dos asas cortas. Fundación 17 – XI – 1963 32

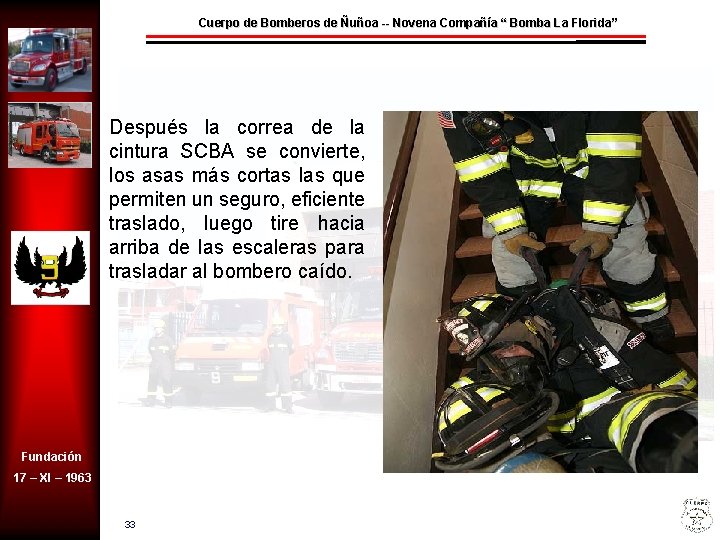

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” Después la correa de la cintura SCBA se convierte, los asas más cortas las que permiten un seguro, eficiente traslado, luego tire hacia arriba de las escaleras para trasladar al bombero caído. Fundación 17 – XI – 1963 33

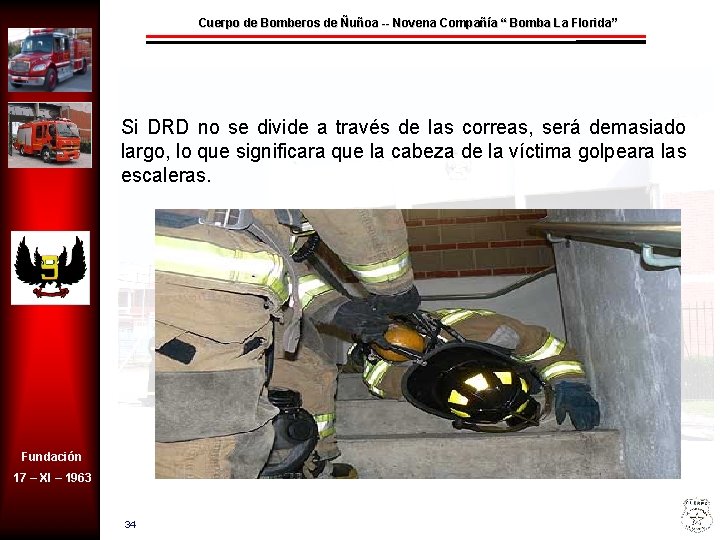

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” Si DRD no se divide a través de las correas, será demasiado largo, lo que significara que la cabeza de la víctima golpeara las escaleras. Fundación 17 – XI – 1963 34

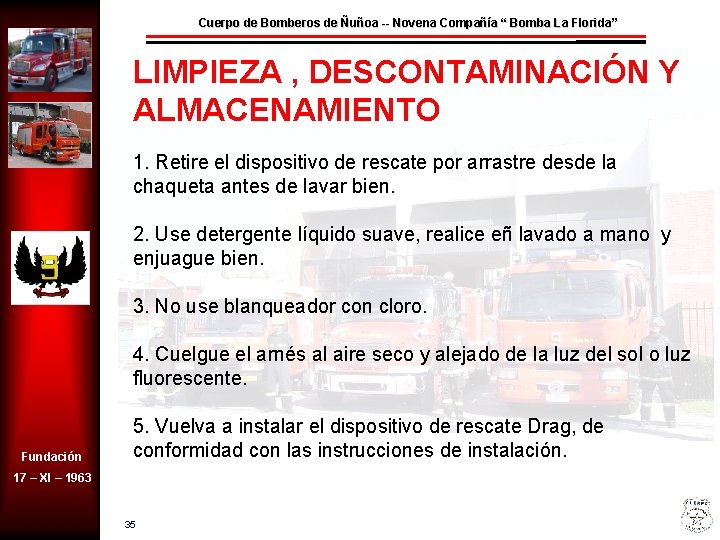

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” LIMPIEZA , DESCONTAMINACIÓN Y ALMACENAMIENTO 1. Retire el dispositivo de rescate por arrastre desde la chaqueta antes de lavar bien. 2. Use detergente líquido suave, realice eñ lavado a mano y enjuague bien. 3. No use blanqueador con cloro. 4. Cuelgue el arnés al aire seco y alejado de la luz del sol o luz fluorescente. Fundación 5. Vuelva a instalar el dispositivo de rescate Drag, de conformidad con las instrucciones de instalación. 17 – XI – 1963 35

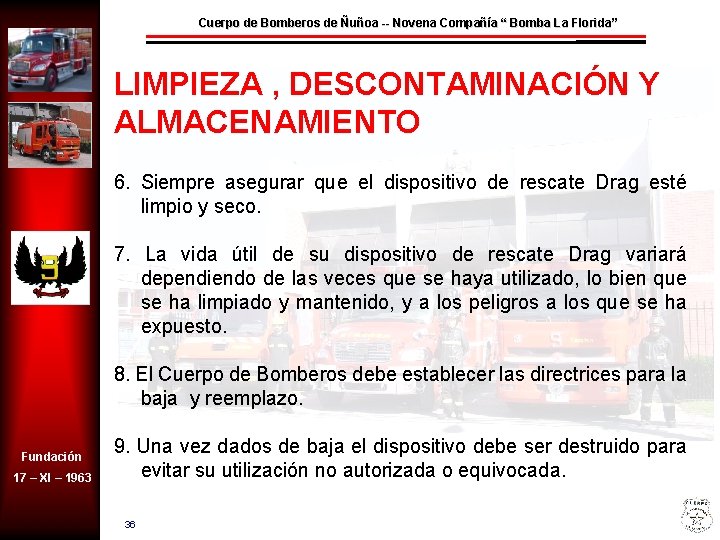

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” LIMPIEZA , DESCONTAMINACIÓN Y ALMACENAMIENTO 6. Siempre asegurar que el dispositivo de rescate Drag esté limpio y seco. 7. La vida útil de su dispositivo de rescate Drag variará dependiendo de las veces que se haya utilizado, lo bien que se ha limpiado y mantenido, y a los peligros a los que se ha expuesto. 8. El Cuerpo de Bomberos debe establecer las directrices para la baja y reemplazo. Fundación 17 – XI – 1963 9. Una vez dados de baja el dispositivo debe ser destruido para evitar su utilización no autorizada o equivocada. 36

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” Estas son sólo algunas de las maneras de utilizar el DRD de manera más eficiente en el rescate de un bombero caido. Esto no es de ninguna manera la única manera de lograr este objetivo. Uno de los atributos más valiosos que los bomberos tienen es la capacidad de modificar y adaptarse para superar y hacer el trabajo más eficiente. Eso es parte de lo que somos. . Fundación 17 – XI – 1963 37

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” Un viejo jefe de Bomberos Gringo, dijo una vez que hay que adaptarse para ser eficaz, uno tiene que inventar para superarse y se debe crear para compensar. Recuerde, el tiempo para saber si algo funciona no debe ser a las 3: 00 am, cuando el edificio está en llamas Fundación 17 – XI – 1963 38

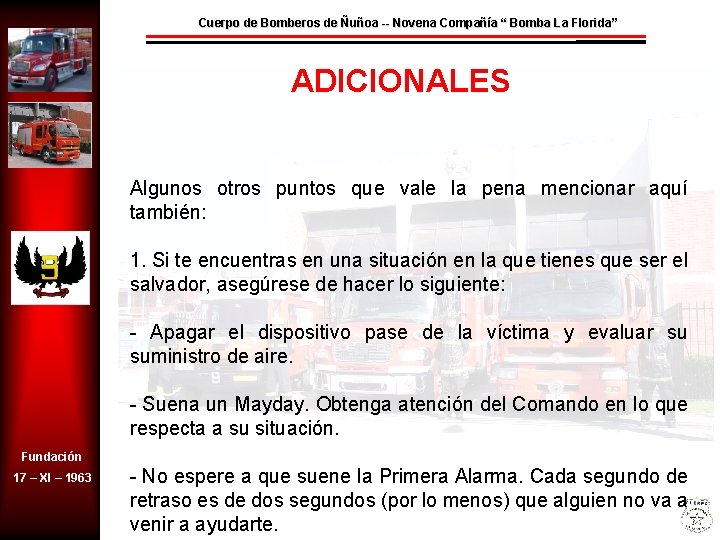

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” ADICIONALES Algunos otros puntos que vale la pena mencionar aquí también: 1. Si te encuentras en una situación en la que tienes que ser el salvador, asegúrese de hacer lo siguiente: - Apagar el dispositivo pase de la víctima y evaluar su suministro de aire. - Suena un Mayday. Obtenga atención del Comando en lo que respecta a su situación. Fundación 17 – XI – 1963 - No espere a que suene la Primera Alarma. Cada segundo de retraso es de dos segundos (por lo menos) que alguien no va a venir a ayudarte.

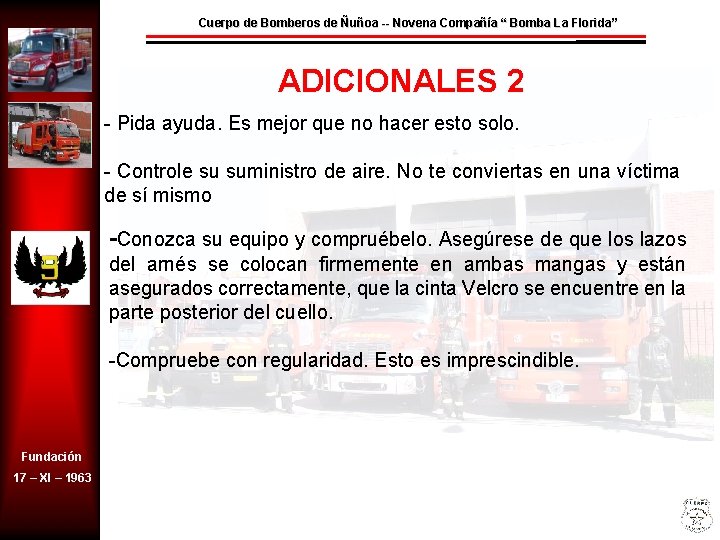

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” ADICIONALES 2 - Pida ayuda. Es mejor que no hacer esto solo. - Controle su suministro de aire. No te conviertas en una víctima de sí mismo -Conozca su equipo y compruébelo. Asegúrese de que los lazos del arnés se colocan firmemente en ambas mangas y están asegurados correctamente, que la cinta Velcro se encuentre en la parte posterior del cuello. -Compruebe con regularidad. Esto es imprescindible. Fundación 17 – XI – 1963

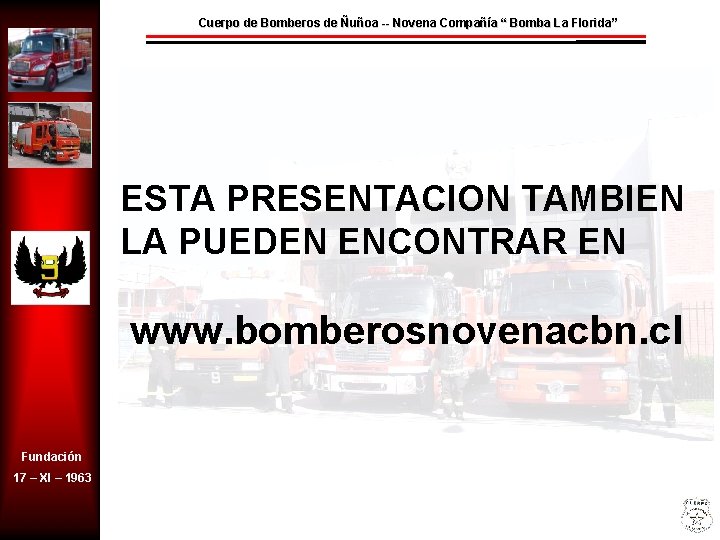

Cuerpo de Bomberos de Ñuñoa -- Novena Compañía “ Bomba La Florida” ESTA PRESENTACION TAMBIEN LA PUEDEN ENCONTRAR EN www. bomberosnovenacbn. cl Fundación 17 – XI – 1963
