CUENCAS Cuenca sedimentaria Las capas de rocas sedimentarias

CUENCAS

Cuenca sedimentaria Las capas de rocas sedimentarias normalmente sobre yacen a un complejo de rocas ígneas y metamórficas en áreas continentales llamado basamento, una cuenca sedimentaria ocupa una depresión en la superficie del basamento CUENCA BASAMENTO COMPLEJO IGNEO Y METAMÓRFICO

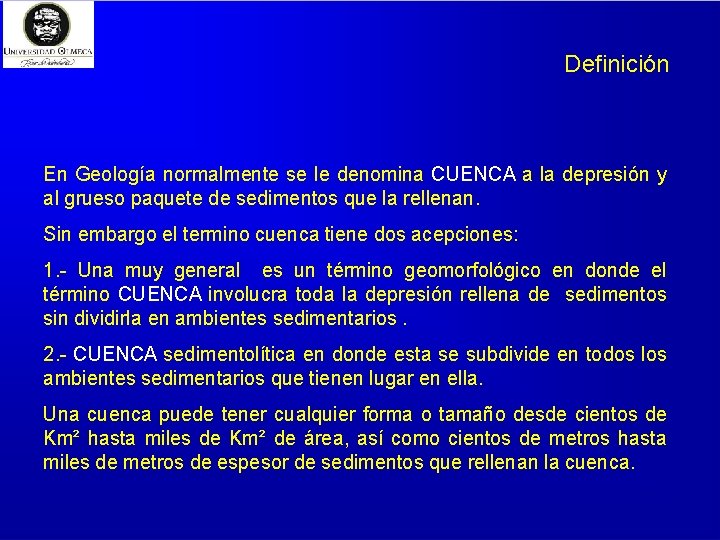

Definición En Geología normalmente se le denomina CUENCA a la depresión y al grueso paquete de sedimentos que la rellenan. Sin embargo el termino cuenca tiene dos acepciones: 1. - Una muy general es un término geomorfológico en donde el término CUENCA involucra toda la depresión rellena de sedimentos sin dividirla en ambientes sedimentarios. 2. - CUENCA sedimentolítica en donde esta se subdivide en todos los ambientes sedimentarios que tienen lugar en ella. Una cuenca puede tener cualquier forma o tamaño desde cientos de Km² hasta miles de Km² de área, así como cientos de metros hasta miles de metros de espesor de sedimentos que rellenan la cuenca.

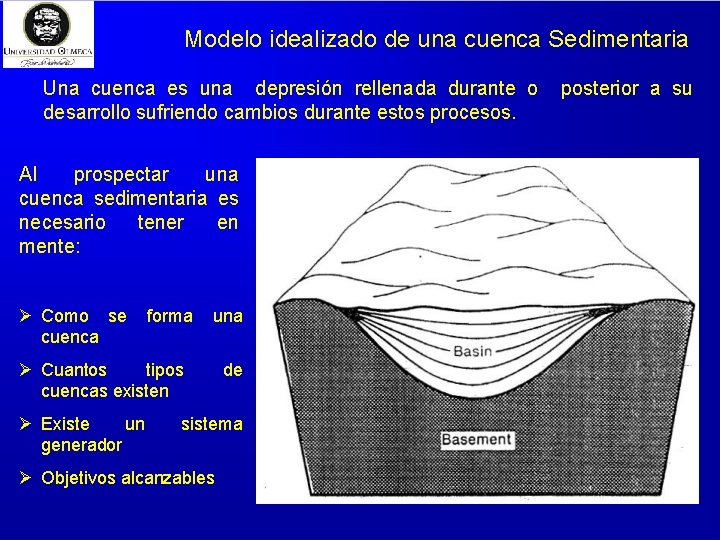

Modelo idealizado de una cuenca Sedimentaria Una cuenca es una depresión rellenada durante o desarrollo sufriendo cambios durante estos procesos. Al prospectar una cuenca sedimentaria es necesario tener en mente: Como se cuenca forma una tipos Cuantos cuencas existen Existe un generador de sistema Objetivos alcanzables posterior a su

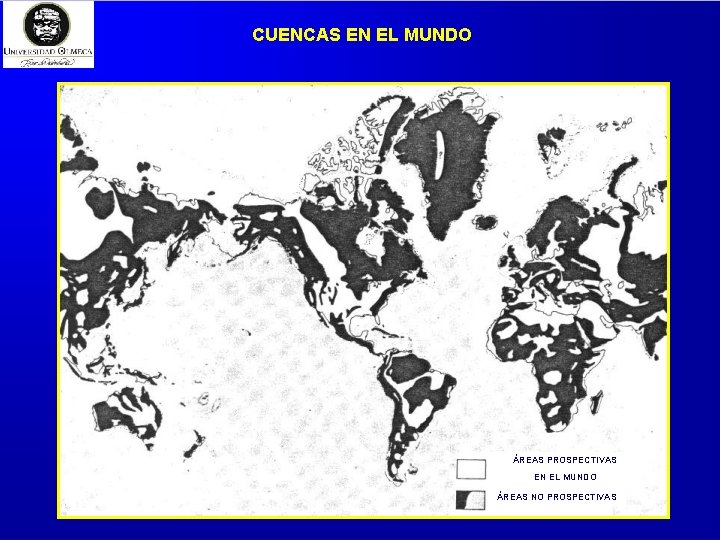

CUENCAS EN EL MUNDO ÁREAS PROSPECTIVAS EN EL MUNDO ÁREAS NO PROSPECTIVAS

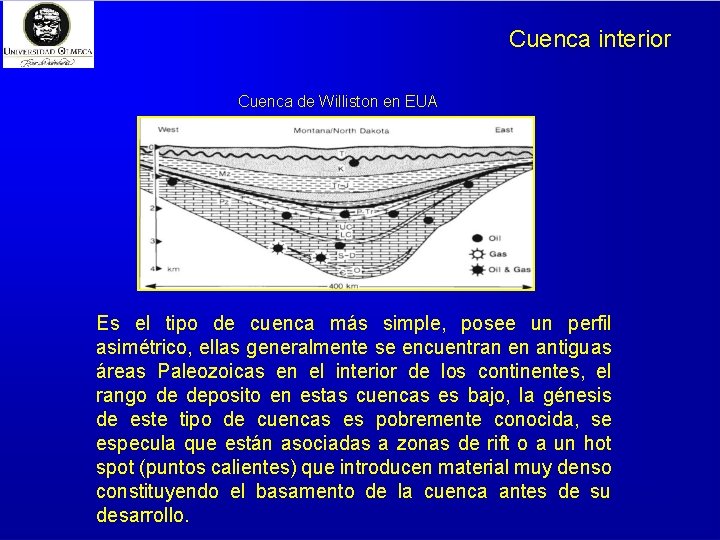

Cuenca interior Cuenca de Williston en EUA Es el tipo de cuenca más simple, posee un perfil asimétrico, ellas generalmente se encuentran en antiguas áreas Paleozoicas en el interior de los continentes, el rango de deposito en estas cuencas es bajo, la génesis de este tipo de cuencas es pobremente conocida, se especula que están asociadas a zonas de rift o a un hot spot (puntos calientes) que introducen material muy denso constituyendo el basamento de la cuenca antes de su desarrollo.

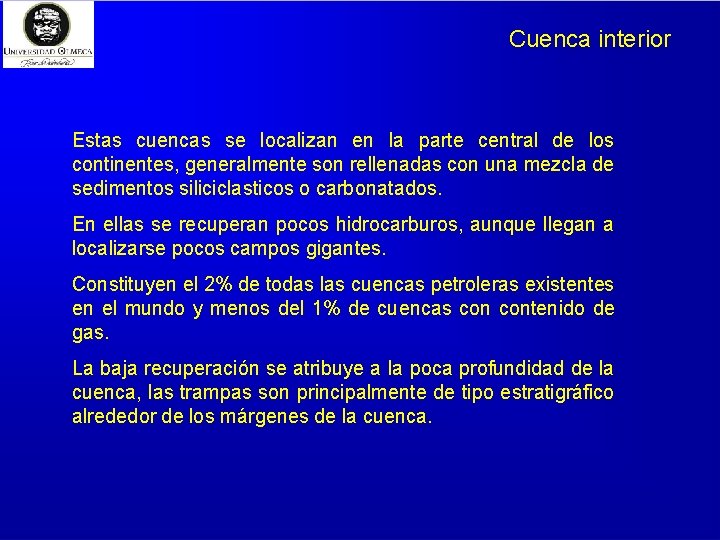

Cuenca interior Estas cuencas se localizan en la parte central de los continentes, generalmente son rellenadas con una mezcla de sedimentos siliciclasticos o carbonatados. En ellas se recuperan pocos hidrocarburos, aunque llegan a localizarse pocos campos gigantes. Constituyen el 2% de todas las cuencas petroleras existentes en el mundo y menos del 1% de cuencas contenido de gas. La baja recuperación se atribuye a la poca profundidad de la cuenca, las trampas son principalmente de tipo estratigráfico alrededor de los márgenes de la cuenca.

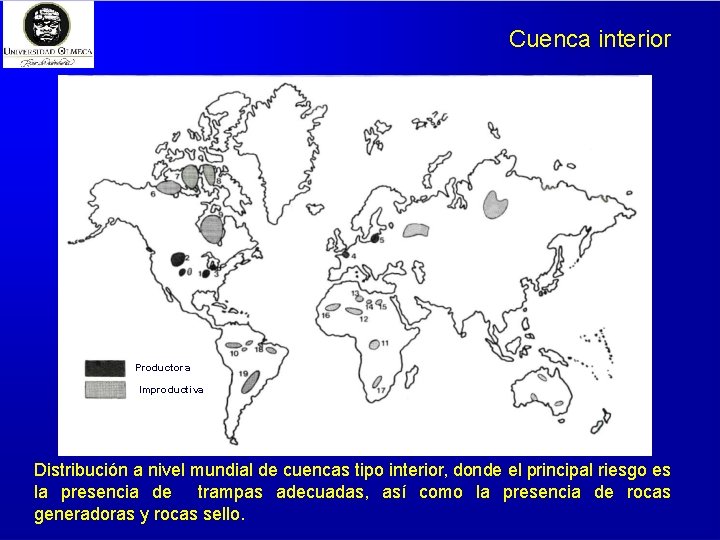

Cuenca interior Productora Improductiva Distribución a nivel mundial de cuencas tipo interior, donde el principal riesgo es la presencia de trampas adecuadas, así como la presencia de rocas generadoras y rocas sello.

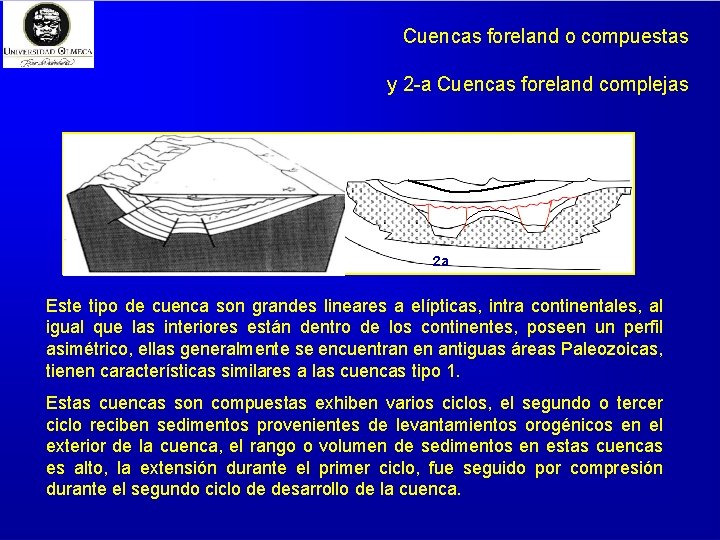

Cuencas foreland o compuestas y 2 -a Cuencas foreland complejas 2 a Este tipo de cuenca son grandes lineares a elípticas, intra continentales, al igual que las interiores están dentro de los continentes, poseen un perfil asimétrico, ellas generalmente se encuentran en antiguas áreas Paleozoicas, tienen características similares a las cuencas tipo 1. Estas cuencas son compuestas exhiben varios ciclos, el segundo o tercer ciclo reciben sedimentos provenientes de levantamientos orogénicos en el exterior de la cuenca, el rango o volumen de sedimentos en estas cuencas es alto, la extensión durante el primer ciclo, fue seguido por compresión durante el segundo ciclo de desarrollo de la cuenca.

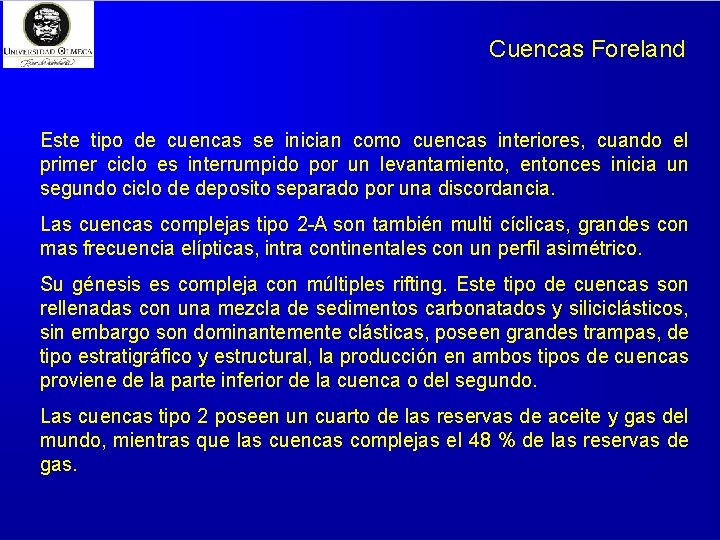

Cuencas Foreland Este tipo de cuencas se inician como cuencas interiores, cuando el primer ciclo es interrumpido por un levantamiento, entonces inicia un segundo ciclo de deposito separado por una discordancia. Las cuencas complejas tipo 2 -A son también multi cíclicas, grandes con mas frecuencia elípticas, intra continentales con un perfil asimétrico. Su génesis es compleja con múltiples rifting. Este tipo de cuencas son rellenadas con una mezcla de sedimentos carbonatados y siliciclásticos, sin embargo son dominantemente clásticas, poseen grandes trampas, de tipo estratigráfico y estructural, la producción en ambos tipos de cuencas proviene de la parte inferior de la cuenca o del segundo. Las cuencas tipo 2 poseen un cuarto de las reservas de aceite y gas del mundo, mientras que las cuencas complejas el 48 % de las reservas de gas.

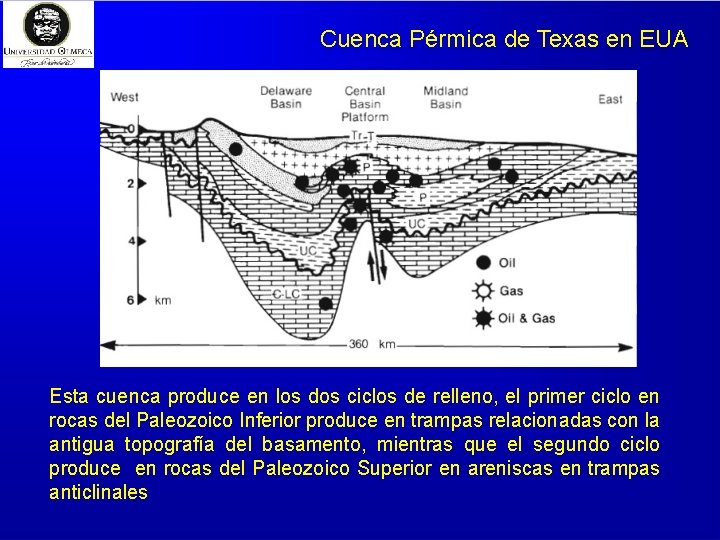

Cuenca Pérmica de Texas en EUA Esta cuenca produce en los dos ciclos de relleno, el primer ciclo en rocas del Paleozoico Inferior produce en trampas relacionadas con la antigua topografía del basamento, mientras que el segundo ciclo produce en rocas del Paleozoico Superior en areniscas en trampas anticlinales

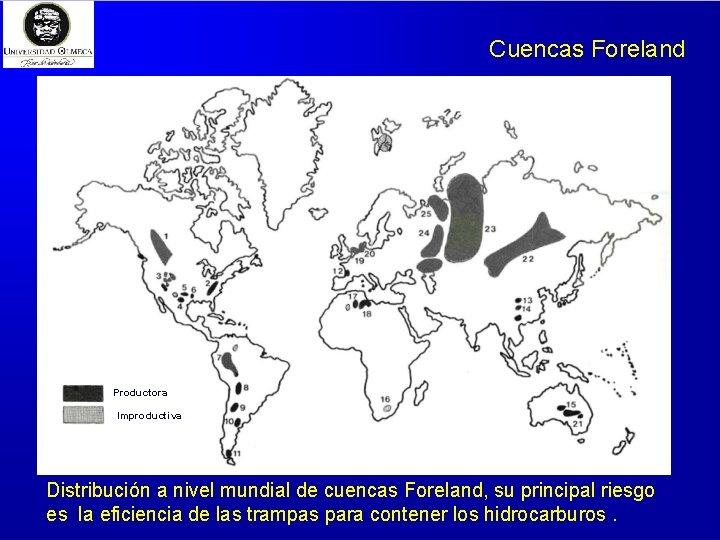

Cuencas Foreland Productora Improductiva Distribución a nivel mundial de cuencas Foreland, su principal riesgo es la eficiencia de las trampas para contener los hidrocarburos.

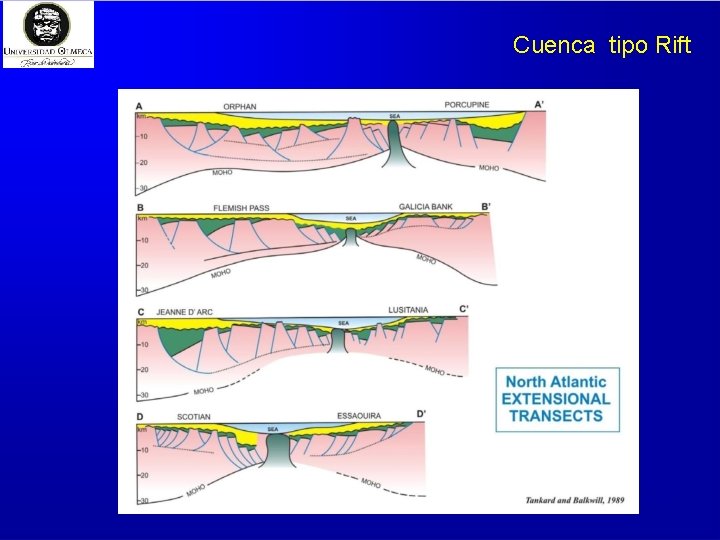

Cuenca tipo Rift

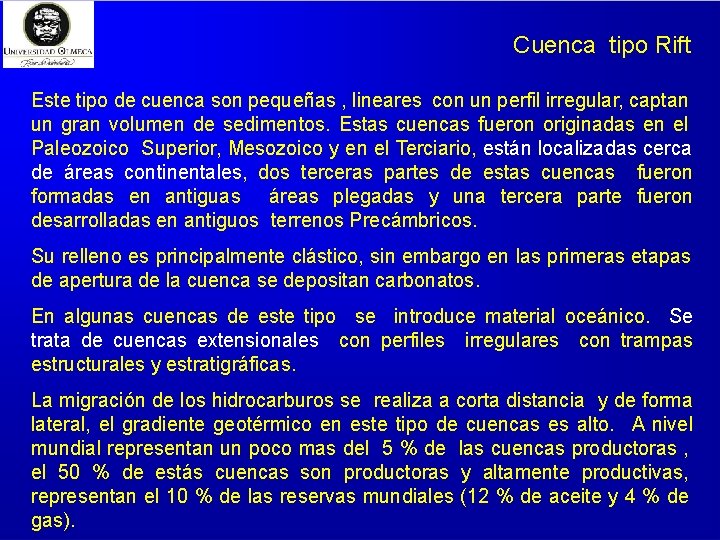

Cuenca tipo Rift Este tipo de cuenca son pequeñas , lineares con un perfil irregular, captan un gran volumen de sedimentos. Estas cuencas fueron originadas en el Paleozoico Superior, Mesozoico y en el Terciario, están localizadas cerca de áreas continentales, dos terceras partes de estas cuencas fueron formadas en antiguas áreas plegadas y una tercera parte fueron desarrolladas en antiguos terrenos Precámbricos. Su relleno es principalmente clástico, sin embargo en las primeras etapas de apertura de la cuenca se depositan carbonatos. En algunas cuencas de este tipo se introduce material oceánico. Se trata de cuencas extensionales con perfiles irregulares con trampas estructurales y estratigráficas. La migración de los hidrocarburos se realiza a corta distancia y de forma lateral, el gradiente geotérmico en este tipo de cuencas es alto. A nivel mundial representan un poco mas del 5 % de las cuencas productoras , el 50 % de estás cuencas son productoras y altamente productivas, representan el 10 % de las reservas mundiales (12 % de aceite y 4 % de gas).

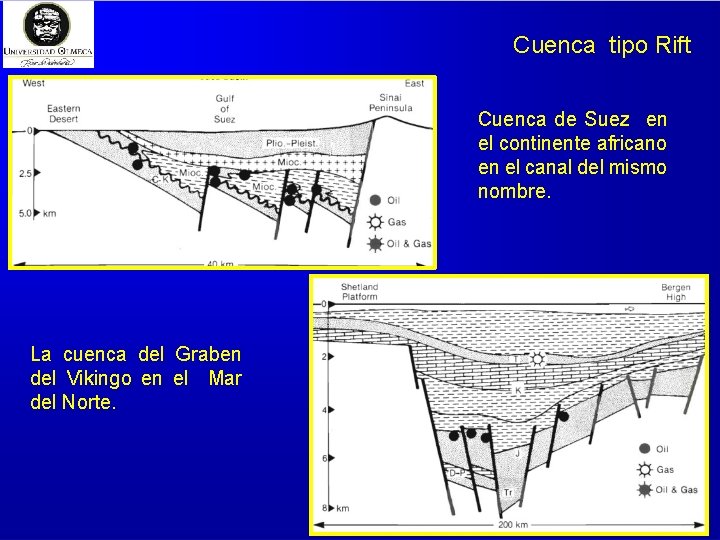

Cuenca tipo Rift Cuenca de Suez en el continente africano en el canal del mismo nombre. La cuenca del Graben del Vikingo en el Mar del Norte.

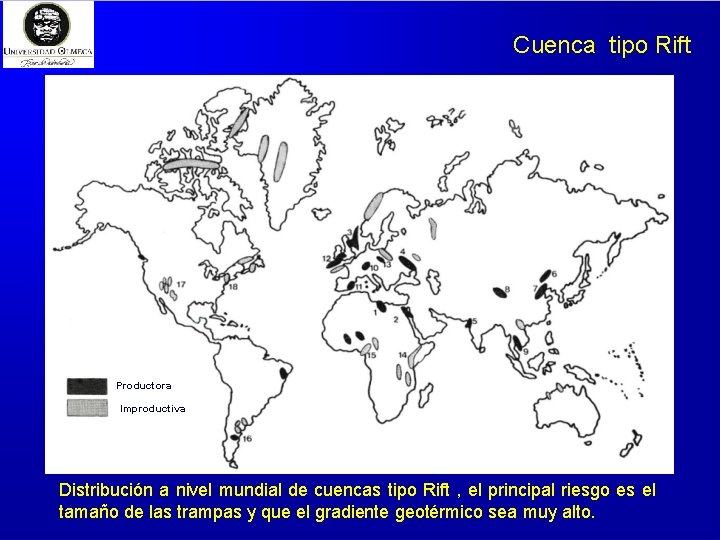

Cuenca tipo Rift Productora Improductiva Distribución a nivel mundial de cuencas tipo Rift , el principal riesgo es el tamaño de las trampas y que el gradiente geotérmico sea muy alto.

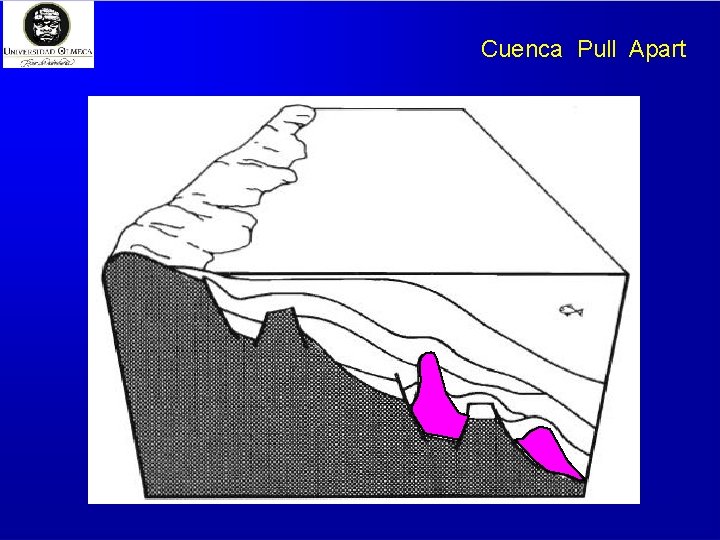

Cuenca Pull Apart

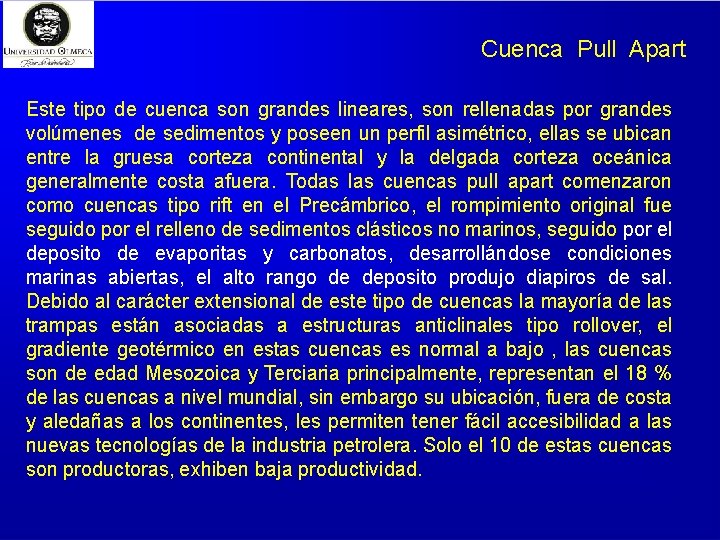

Cuenca Pull Apart Este tipo de cuenca son grandes lineares, son rellenadas por grandes volúmenes de sedimentos y poseen un perfil asimétrico, ellas se ubican entre la gruesa corteza continental y la delgada corteza oceánica generalmente costa afuera. Todas las cuencas pull apart comenzaron como cuencas tipo rift en el Precámbrico, el rompimiento original fue seguido por el relleno de sedimentos clásticos no marinos, seguido por el deposito de evaporitas y carbonatos, desarrollándose condiciones marinas abiertas, el alto rango de deposito produjo diapiros de sal. Debido al carácter extensional de este tipo de cuencas la mayoría de las trampas están asociadas a estructuras anticlinales tipo rollover, el gradiente geotérmico en estas cuencas es normal a bajo , las cuencas son de edad Mesozoica y Terciaria principalmente, representan el 18 % de las cuencas a nivel mundial, sin embargo su ubicación, fuera de costa y aledañas a los continentes, les permiten tener fácil accesibilidad a las nuevas tecnologías de la industria petrolera. Solo el 10 de estas cuencas son productoras, exhiben baja productividad.

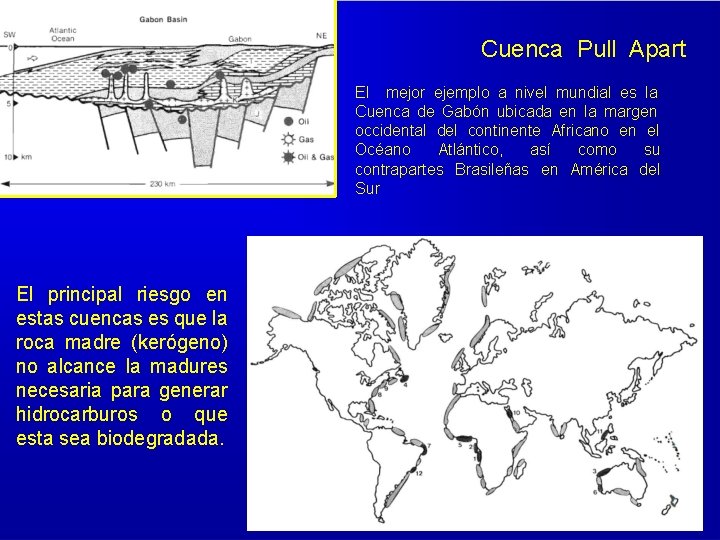

Cuenca Pull Apart El mejor ejemplo a nivel mundial es la Cuenca de Gabón ubicada en la margen occidental del continente Africano en el Océano Atlántico, así como su contrapartes Brasileñas en América del Sur El principal riesgo en estas cuencas es que la roca madre (kerógeno) no alcance la madures necesaria para generar hidrocarburos o que esta sea biodegradada.

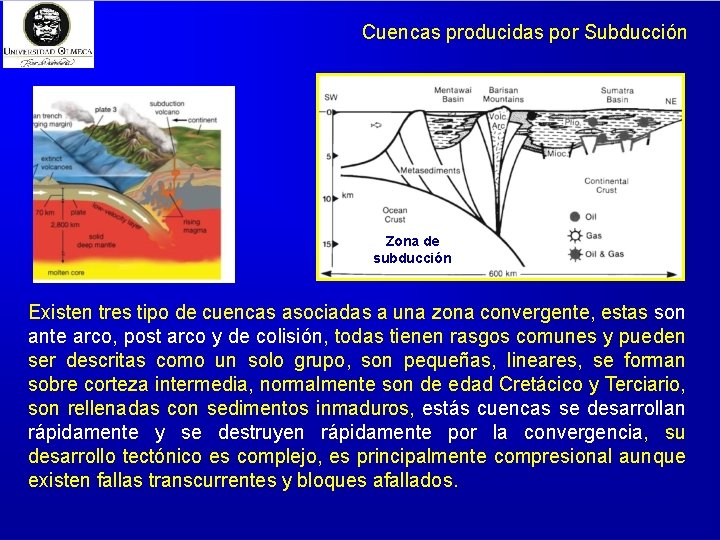

Cuencas producidas por Subducción Zona de subducción Existen tres tipo de cuencas asociadas a una zona convergente, estas son ante arco, post arco y de colisión, todas tienen rasgos comunes y pueden ser descritas como un solo grupo, son pequeñas, lineares, se forman sobre corteza intermedia, normalmente son de edad Cretácico y Terciario, son rellenadas con sedimentos inmaduros, estás cuencas se desarrollan rápidamente y se destruyen rápidamente por la convergencia, su desarrollo tectónico es complejo, es principalmente compresional aunque existen fallas transcurrentes y bloques afallados.

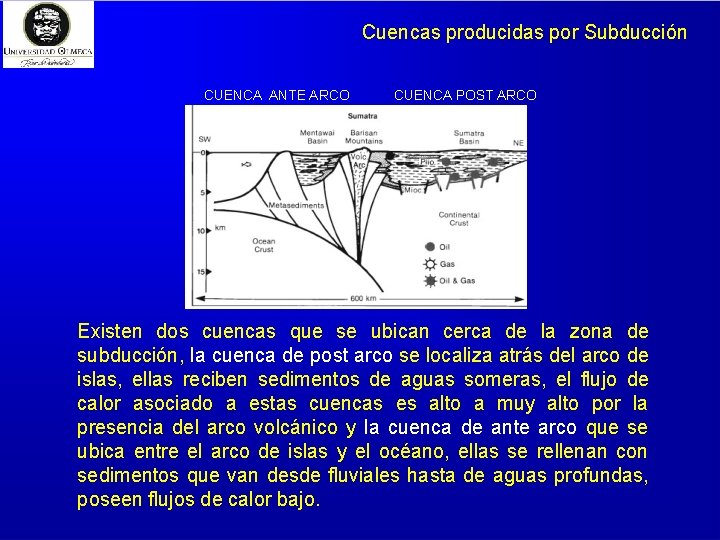

Cuencas producidas por Subducción CUENCA ANTE ARCO CUENCA POST ARCO Existen dos cuencas que se ubican cerca de la zona de subducción, la cuenca de post arco se localiza atrás del arco de islas, ellas reciben sedimentos de aguas someras, el flujo de calor asociado a estas cuencas es alto a muy alto por la presencia del arco volcánico y la cuenca de ante arco que se ubica entre el arco de islas y el océano, ellas se rellenan con sedimentos que van desde fluviales hasta de aguas profundas, poseen flujos de calor bajo.

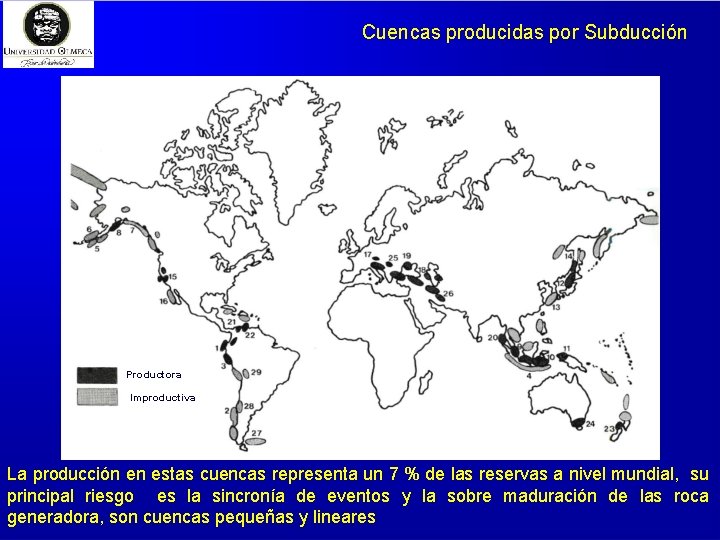

Cuencas producidas por Subducción Productora Improductiva La producción en estas cuencas representa un 7 % de las reservas a nivel mundial, su principal riesgo es la sincronía de eventos y la sobre maduración de las roca generadora, son cuencas pequeñas y lineares

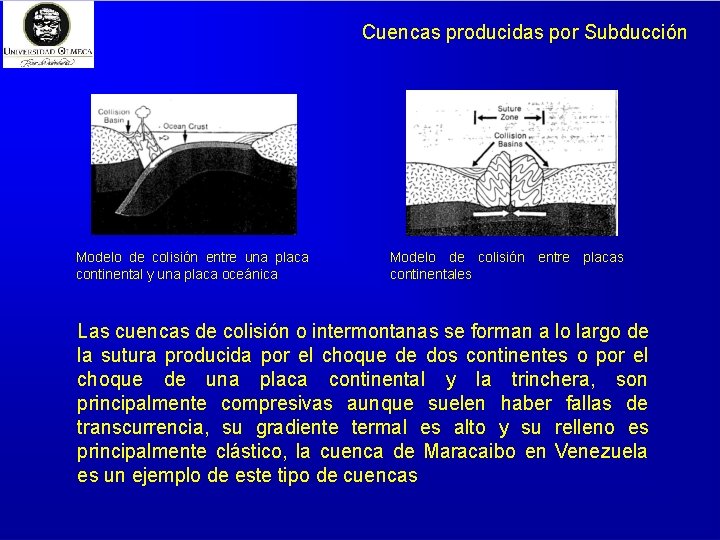

Cuencas producidas por Subducción Modelo de colisión entre una placa continental y una placa oceánica Modelo de colisión entre placas continentales Las cuencas de colisión o intermontanas se forman a lo largo de la sutura producida por el choque de dos continentes o por el choque de una placa continental y la trinchera, son principalmente compresivas aunque suelen haber fallas de transcurrencia, su gradiente termal es alto y su relleno es principalmente clástico, la cuenca de Maracaibo en Venezuela es un ejemplo de este tipo de cuencas

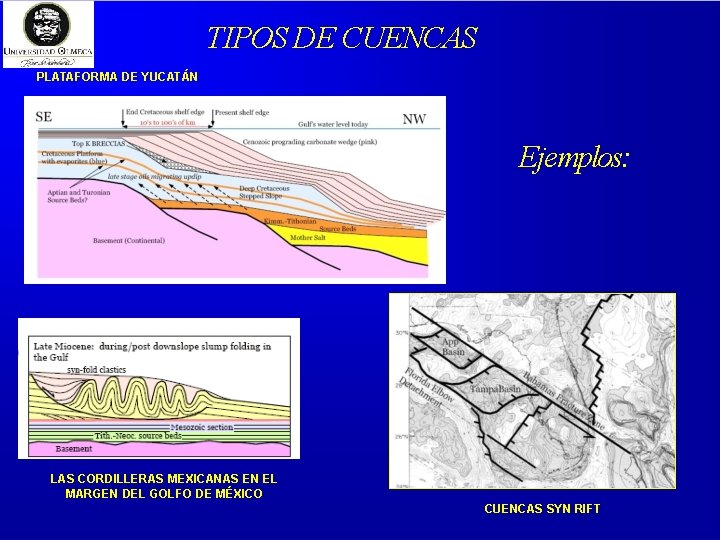

TIPOS DE CUENCAS PLATAFORMA DE YUCATÁN Ejemplos: LAS CORDILLERAS MEXICANAS EN EL MARGEN DEL GOLFO DE MÉXICO CUENCAS SYN RIFT

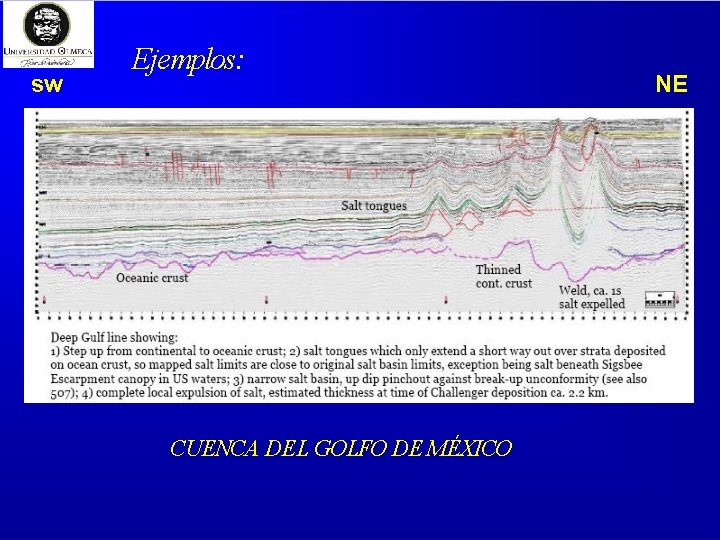

sw Ejemplos: CUENCA DEL GOLFO DE MÉXICO NE

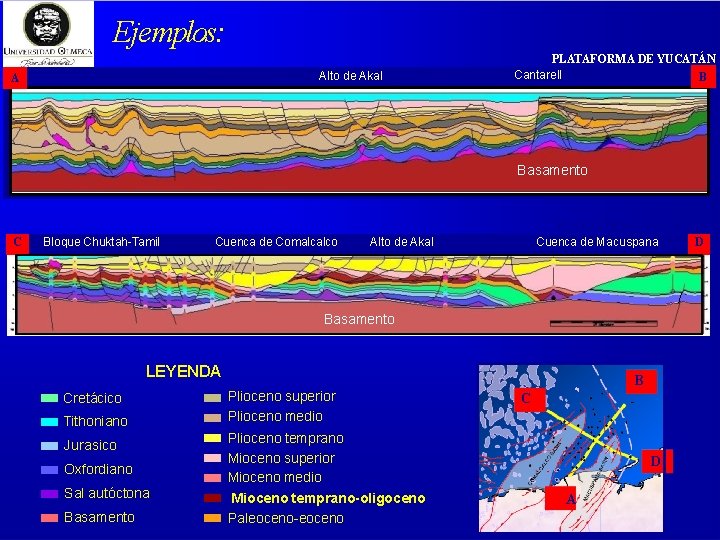

Ejemplos: Alto de Akal A PLATAFORMA DE YUCATÁN Cantarell B Basamento C Bloque Chuktah-Tamil Cuenca de Comalcalco PLATAFORMA YUCATÁN D Cuenca de Macuspana Alto de Akal Basamento LEYENDA Cretácico Tithoniano Jurasico Oxfordiano Sal autóctona Basamento B Plioceno superior Plioceno medio Plioceno temprano Mioceno superior Mioceno medio Mioceno temprano-oligoceno Paleoceno-eoceno C D A

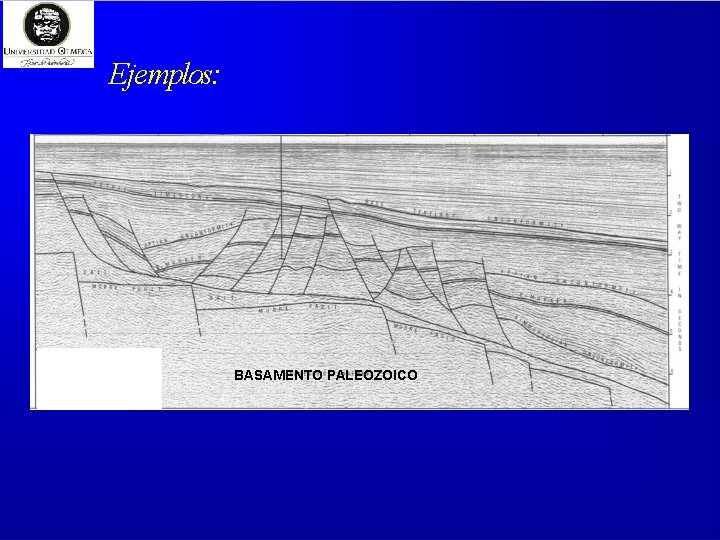

Ejemplos: BASAMENTO PALEOZOICO

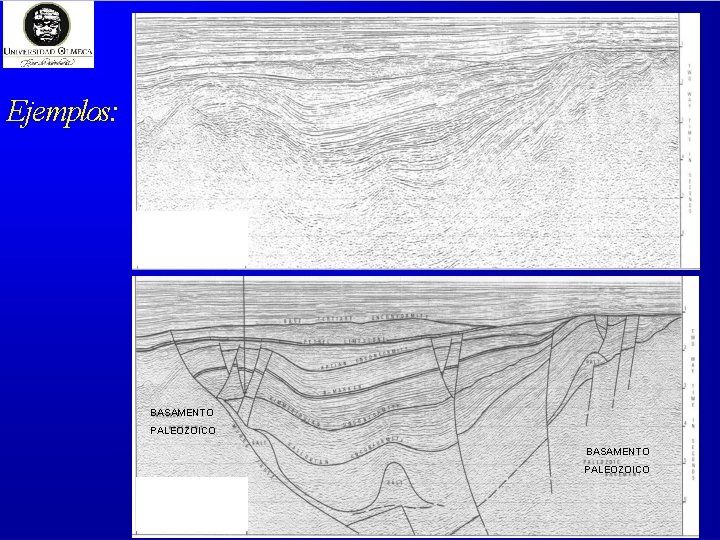

Ejemplos: BASAMENTO PALEOZOICO

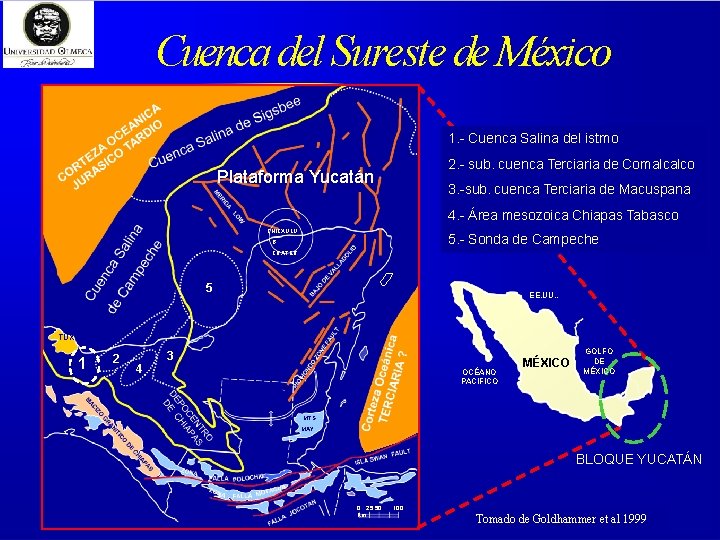

Cuenca del Sureste de México 1. - Cuenca Salina del istmo 2. - sub. cuenca Terciaria de Comalcalco Plataforma Yucatán 3. -sub. cuenca Terciaria de Macuspana 4. - Área mesozoica Chiapas Tabasco CHICXULU 5. - Sonda de Campeche B Sierra de Chiapas CRATER 5 EE. UU. . Macizo de los TUXTLA 1 2 3 4 OCÉANO PACIFICO MÉXICO GOLFO DE MÉXICO MTS MAY A BATOLITO DE LA MIXTEQUITA 0 25 50 Km BLOQUE YUCATÁN 100 Tomado de Goldhammer et al 1999

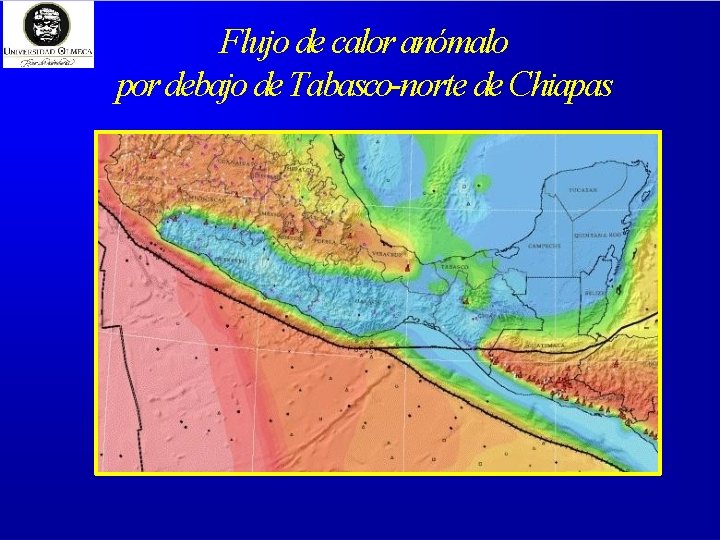

Flujo de calor anómalo por debajo de Tabasco-norte de Chiapas

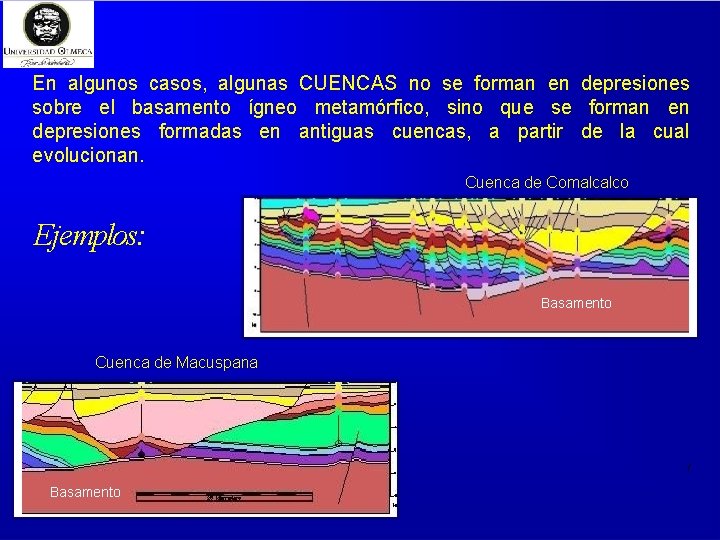

En algunos casos, algunas CUENCAS no se forman en depresiones sobre el basamento ígneo metamórfico, sino que se forman en depresiones formadas en antiguas cuencas, a partir de la cual evolucionan. Cuenca de Comalcalco Ejemplos: Basamento Cuenca de Macuspana Basamento

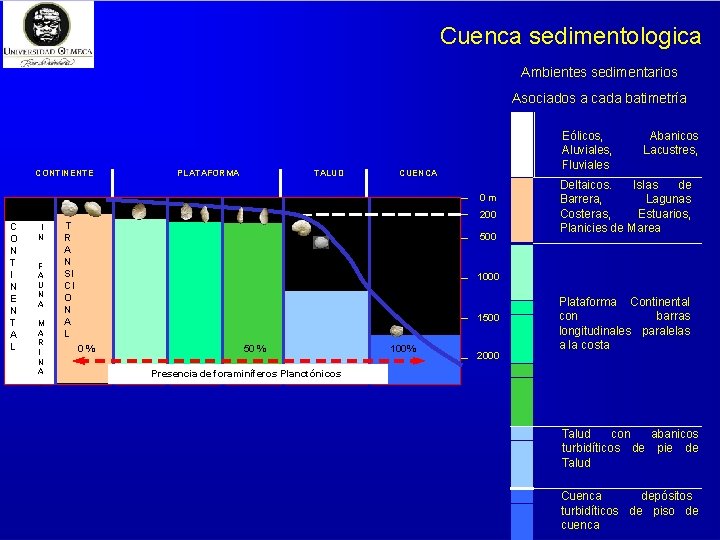

Cuenca sedimentologica Ambientes sedimentarios Asociados a cada batimetría CONTINENTE PLATAFORMA 30 m C O N T I N E N T A L S II N N F F A A U U N N A M A R I N A S I N F A U N A M A R IM NAR AI N A T Ammoniabeccarii, Rueloculinalamarckiana, Quinq Elphidiumspp, ios de. Chara, AOogo. Onstrá codos, N Moluscos. SI SIN P L AN C T Ó N I C O S CI 0 % O N A L 0% TALUD 100 m Eólicos, Aluviales, Fluviales CUENCA 0 m 500 m 1000 m 200 500 Amphisteginalessonii, Eponidesantillarum , Florilusspp, H anzaw aiaspp, Lenticulinaam ericana spp, Astacolus vaughani, Astacolus cristi, Brizalinaspp, Buliminaspp, Eponidesspp, Uvigerinasp. Höeglundinaelegans PLANCTÓNICOS ESC ASOS 0 – 20 % P L AN C T Ó N IC O S 20 – 30 % Marginulinopsis messinae, M arginulinopsisspp, tu ria Praeglobobulimina. Te oxv ala ta , Uvigerinaspp, Chilostom elaspp, Cibicidoides spp, Cyclamminacancellata, Gyroidinoidessp, Islandiellacalifornica, Plectofrondicularia, Rectuvigerinaspp, Spiroplectamminasp. P L AN C T Ó N IC O S 50 % Bolivinaspp, Abanicos Lacustres, Deltaicos. Islas de Barrera, Lagunas Costeras, Estuarios, Planicies de Marea 1000 M elonisaffinis, M elonissp, Siphouvigerina auberiana, Eggerellabradyi, Heterolepadutemplei, Karreriellaspp, Pulleniaspp, Martinottiellaspp, Sphaeroidinaspp. Planulinaw üellerstorfi, Cibicidoides robertsonianus, Presencia de foraminíferos Planctónicos P L AN C T Ó N IC O S 1500 Gyroidinoides broeckhiana, Anomalinaspp, Anomalinoides spp, Discorbinella cushmani, Osangulariaspp, Vulvulinaspp. Usbekistaniacharoides, Rzehakinaepigona, 100% 2000 Plataforma Continental con barras longitudinales paralelas a la costa Talud con abanicos turbidíticos de pie de Talud Cuenca depósitos turbidíticos de piso de cuenca

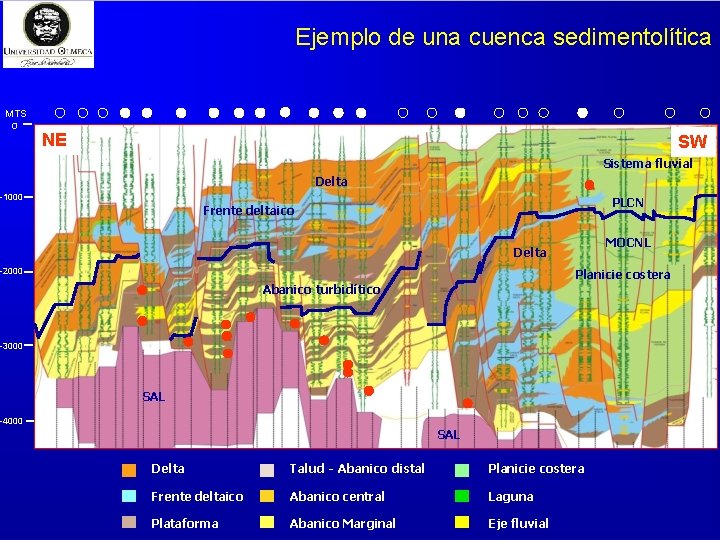

Ejemplo de una cuenca sedimentolítica MTS O NE SW Sistema fluvial Delta -1000 PLCN Frente deltaico MOCNL Delta -2000 Planicie costera Abanico turbidítico -3000 SAL -4000 SAL Delta Talud – Abanico distal Planicie costera Frente deltaico Abanico central Laguna Plataforma Abanico Marginal Eje fluvial

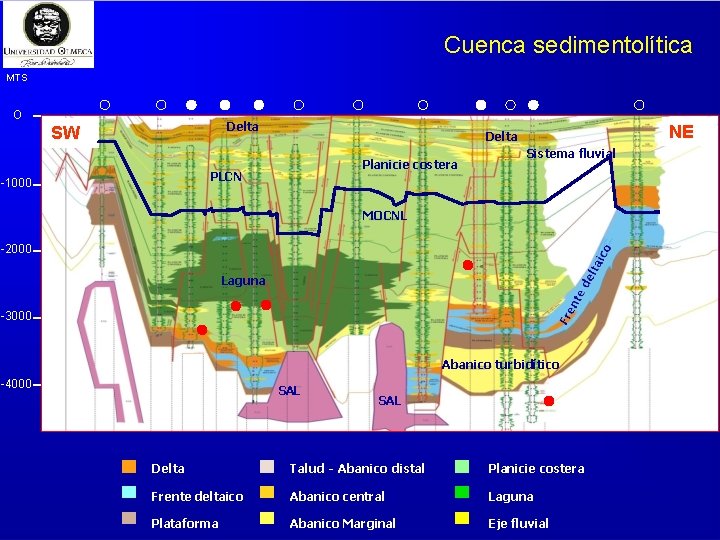

Cuenca sedimentolítica MTS O Delta SW Planicie costera PLCN -1000 NE Delta Sistema fluvial MOCNL -2000 Laguna -3000 Abanico turbidítico -4000 SAL Delta Talud – Abanico distal Planicie costera Frente deltaico Abanico central Laguna Plataforma Abanico Marginal Eje fluvial
