Cuenca. Definición. Caracterización de una cuenca. Definición de los elementos hidrológicos. Presentado por: Antony

Cuenca. Definición. Caracterización de una cuenca. Definición de los elementos hidrológicos. Presentado por: Antony Batista Harold Infante Wildrian Pichardo Leticia Rodríguez

Antony Batista. Cuenca. Definición. Características. Definición de los elementos hidrológicos. Método para el cálculo

Antony Batista. Cuenca. Definición. Características. Definición de los elementos hidrológicos. Método para el cálculo de la altura de precipitación en una cuenca. Ejemplo.

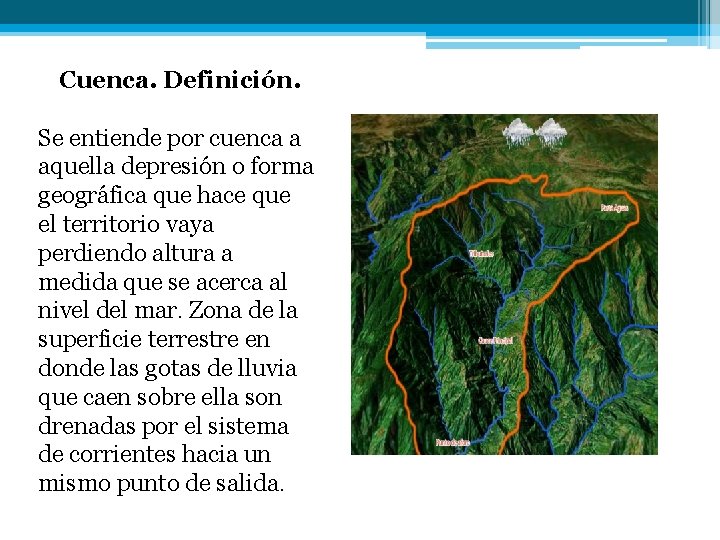

Cuenca. Definición. Se entiende por cuenca a aquella depresión o forma geográfica que hace

Cuenca. Definición. Se entiende por cuenca a aquella depresión o forma geográfica que hace que el territorio vaya perdiendo altura a medida que se acerca al nivel del mar. Zona de la superficie terrestre en donde las gotas de lluvia que caen sobre ella son drenadas por el sistema de corrientes hacia un mismo punto de salida.

Existen fundamentalmente 3 tipos de cuencas: v. Endorreicas: Desembocan en lagos, lagunas o salares

Existen fundamentalmente 3 tipos de cuencas: v. Endorreicas: Desembocan en lagos, lagunas o salares que no tienen comunicación salida fluvial al mar. v. Exorreicas: Drenan sus aguas al mar o al océano. v. Arreicas: Las aguas se evaporan o se filtran en el terreno antes de encauzarse en una red de drenaje. Los arroyos, aguadas y cañadones de la meseta central patagónica pertenecen a este tipo, ya que no desaguan en ningún río u otro cuerpo hidrográfico de importancia.

Características. Las cuencas tienen las siguientes características: v. Parte aguas: Línea imaginaria formada por

Características. Las cuencas tienen las siguientes características: v. Parte aguas: Línea imaginaria formada por los puntos de mayor nivel topográfico y que separa la cuenca de las cuencas vecinas. v Área de la Cuenca: Es la superficie, en proyección horizontal, delimitada por el parte aguas. v. Corriente Principal: Corriente que pasa por la salida de la cuenca. Esta definición se aplica solamente a cuencas exorreicas. Las demás corrientes de una cuenca de este tipo se denominan corrientes tributarias. Todo punto de cualquier corriente tiene una cuenca de aportación, toda cuenca tiene solo una corriente principal. Otras características son: v. Curva cota superficie: Esta característica da una indicación del potencial hidroeléctrico de la cuenca. v. Coeficiente de forma: Nos da indicaciones preliminares de la onda de avenida que es capaz de generar. v. Coeficiente de ramificación: También da indicaciones preliminares respecto al tipo de onda de avenida.

Definición de los elementos hidrológicos. En una cuenca encontramos los siguientes elementos: v. El

Definición de los elementos hidrológicos. En una cuenca encontramos los siguientes elementos: v. El río principal: Actúa como el único colector de las aguas. El río principal tiene un curso, que es la distancia entre donde nace y su desembocadura. En el curso de un río distinguimos tres partes: curso superior (parte más elevada del relieve) curso medio (parte donde zigzagua) y curso inferior (partes más bajas de la cuenca). v. Los afluentes: Son los ríos secundarios que desaguan en el rio principal. Cada afluente tiene su respectiva cuenca. v. Línea de las altas cumbres: Es la que separa a las cuencas vecinas. v. El relieve de la cuenca: Está formado por las montañas, por las quebradas, valles y mesetas. v. Las obras humanas: Se refiere a las construcciones cercanas a la cuenca como viviendas, ciudades, campos de cultivo, obras para riego, obras de energía y vías de comunicación. El ser humano es el causante de muchos desastres dentro de la cuenca, ya que se sobreexplota la cuenca quitándole vegetación y trayendo inundaciones en las partes bajas.

Método para el cálculo de la altura de precipitación en una cuenca. Consiste en

Método para el cálculo de la altura de precipitación en una cuenca. Consiste en obtener el promedio aritmético de las alturas de precipitación registradas en cada estación usada en el análisis: n h p = ⅟n ∑ hpi i=1 Donde hp es la altura de precipitación media, hpi es la altura de precipitación registrada en la estación i y n es el número de estaciones bajo análisis. Ejemplo. En la cuenca mostrada se han registrado las alturas de precipitación señaladas en la misma. Calcular las alturas medias de precipitación usando el método aritmético.

n h p = ⅟n ∑ hpi i=1 h p = ⅟ 6 (12+9+19+14+23+27)

n h p = ⅟n ∑ hpi i=1 h p = ⅟ 6 (12+9+19+14+23+27) = 17. 33 mm

Harold Infante. Cuenca hidrográfica. Definición. Cuenca hidrológica. Definición. Diferencia entre cuenca hidrográfica y cuenca

Harold Infante. Cuenca hidrográfica. Definición. Cuenca hidrológica. Definición. Diferencia entre cuenca hidrográfica y cuenca hidrológica. Clasificación de las cuencas.

Cuenca hidrográfica. Definición. Una cuenca hidrográfica es un área de terreno que drena agua

Cuenca hidrográfica. Definición. Una cuenca hidrográfica es un área de terreno que drena agua en un punto común, como un riachuelo, arroyo, río o lago cercano. Cada cuenca pequeña drena agua en una cuenca mayor que, eventualmente, desemboca en el océano. Las cuencas hidrográficas son aquellas que hacen que el agua que proviene de las montañas o del deshielo, descienda por la depresión hasta llegar al mar. En algunos casos, la cuenca puede no alcanzar el nivel del mar si se trata de un valle encerrado por montañas, en cuyo caso la formación acuífera será una laguna o lago.

Las cuencas hidrográficas pueden ser divididas en dos tipos principales: v Las cuencas endorreicas,

Las cuencas hidrográficas pueden ser divididas en dos tipos principales: v Las cuencas endorreicas, aquellas que no llegan al mar, que tienen como resultado la formación de sistemas de agua estancada (como lagos o lagunas); v. Las cuencas exorreicas, aquellas que sí llegan al mar y que por lo tanto no quedan encerradas entre los diferentes conjuntos de montañas. Normalmente, las cuencas, tanto sean endorreicas o exorreicas pueden generar un gran número de afluentes que caen todos en el curso de agua principal, ya sea mar, océano, lago o laguna. Al mismo tiempo, a medida que esos afluentes se acercan a su destino final van perdiendo la intensidad original que tenían al comenzar su curso de descenso.

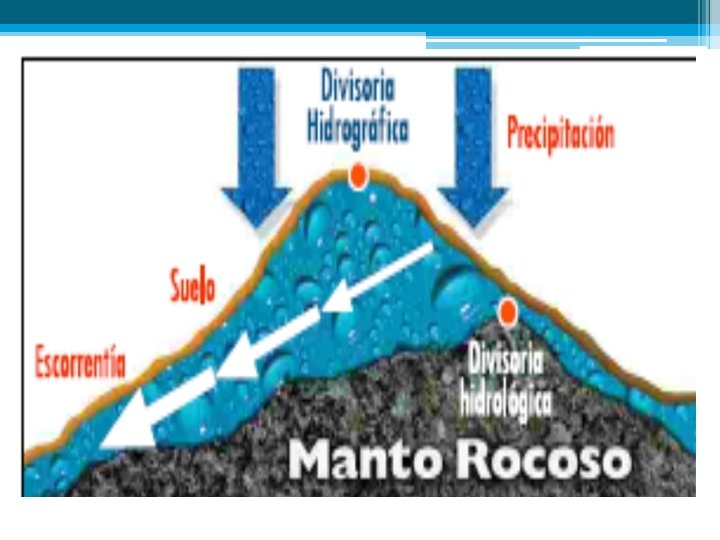

Cuenca hidrológica. Definición. Se denomina como Hidrología a aquella disciplina que se ocupa especialmente

Cuenca hidrológica. Definición. Se denomina como Hidrología a aquella disciplina que se ocupa especialmente de estudiar la distribución espacio temporal y las propiedades de las aguas subterráneas y las continentales. Dentro de este vasto y amplio objeto de estudio de aguas, se incluyen a las precipitaciones, la humedad que proviene del suelo, la escorrentía, que es aquella lámina de agua que transita por una cuenca de drenaje, las masas glaciares y la evatranspiración, que consiste en la pérdida de humedad que padece una superficie y está asociada a la transpiración de la vegetación. Diferencia entre cuenca hidrográfica y cuenca hidrológica. Las cuencas hidrográficas son unidades morfográficas superficiales. Sus límites quedan establecidos por la divisoria geográfica principal de las aguas de las precipitaciones; también conocido como "parteaguas" y Las cuencas hidrológicas son unidades morfológicas integrales y además de incluir todo el concepto de cuenca hidrográfica, abarcan en su contenido, toda la estructura hidrogeológica subterránea del acuífero como un todo.

Clasificación de las cuencas. Por su tamaño geográfico, las cuencas hidrográficas pueden: v. Cuenca

Clasificación de las cuencas. Por su tamaño geográfico, las cuencas hidrográficas pueden: v. Cuenca alta, que corresponde a la zona donde nace el río, el cual se desplaza por una gran pendiente. v. Cuenca media, la parte de la cuenca en la cual hay un equilibrio entre el material sólido que llega traído por la corriente y el material que sale. Visiblemente no hay erosión. v. Cuenca baja, la parte de la cuenca en la cual el material extraído de la parte alta se deposita en lo que se llama cono de deyección. Por su Ecosistema, según el medio o el ecosistema en la que se encuentran, establecen una condición natural, así tenemos: v. Cuencas áridas. v. Cuencas tropicales. v. Cuencas húmedas. v. Cuencas frías.

Por su Objetivo, por su vocación, capacidad natural de sus recursos, objetivos y características,

Por su Objetivo, por su vocación, capacidad natural de sus recursos, objetivos y características, las cuencas pueden denominarse: v. Hidroenergéticas. v. Para agua poblacional. v. Agua para riego. v. Agua para navegación. v. Ganaderas. v. Hortícolas. v. Municipales. v. De uso múltiple. Por su relieve, considerando el relieve y accidentes del terreno, las cuencas pueden denominarse: v. Planas. v. Cuencas de alta montaña. v. Cuencas accidentadas o quebradas.

Wildrian Pichardo. Partes de una cuenca. Funciones de la cuenca. Características morfométricas y fisiográficas

Wildrian Pichardo. Partes de una cuenca. Funciones de la cuenca. Características morfométricas y fisiográficas de la cuenca.

Partes de una cuenca. Una cuenca hidrográfica se puede decir que está compuesta por

Partes de una cuenca. Una cuenca hidrográfica se puede decir que está compuesta por determinadas partes, según el criterio que se utilice, por ejemplo: Criterio 1 Altitud: Si el criterio utilizado es la altura, se podrían distinguir las siguientes partes: Parte alta, Parte media y Parte baja. En función de los rangos de altura que tenga la cuenca. Si la diferencia de altura es significativa y varía de 0 a 2, 500 msnm, es factible diferenciar las tres partes, si esta diferencia es menor, por ejemplo de 0 a 1000 msnm, posiblemente sólo se distingan dos partes, y si la cuenca es casi plana será menos probable establecer partes. Generalmente este criterio de la altura, se relaciona con el clima y puede ser una forma de establecer las partes de una cuenca. Parte alta; Predomina el fenómeno de la socavación. Es decir que haya portación de material terreo hacia las partes bajas de la cuenca, visiblemente se ven trazas de erosión.

Parte media; Hay medianamente un equilibrio entre el material sólido que llega traído por

Parte media; Hay medianamente un equilibrio entre el material sólido que llega traído por la corriente y el material que sale. Visiblemente no hay erosión. Parte baja; Es la parte de la cuenca hidrográfica en la cual el material extraído de la parte alta se deposita.

Funciones de la cuenca. Función ambiental: v. Constituyen sumideros de CO 2. v. Alberga

Funciones de la cuenca. Función ambiental: v. Constituyen sumideros de CO 2. v. Alberga bancos de germoplasma. v. Regula la recarga hídrica y los ciclos biogeoquímicos. v. Conserva la biodiversidad. v. Mantiene la integridad y la diversidad de los suelos Función ecológica: v. Provee diversidad de sitios y rutas a lo largo de la cual se llevan a cabo interacciones entre las características de calidad física y química del agua. v. Provee de hábitat para la flora y fauna que constituyen los elementos biológicos del ecosistema y tienen interacciones entre las características físicas y biológicas del agua. Función hidrológica: v. Captación de agua de las diferentes fuentes de precipitación para formar el escurrimiento de manantiales, ríos y arroyos. v. Almacenamiento del agua en sus diferentes formas y tiempos de duración. Descarga del agua como escurrimiento.

Función socioeconómica: v. Suministra recursos naturales para el desarrollo de actividades productivas que dan

Función socioeconómica: v. Suministra recursos naturales para el desarrollo de actividades productivas que dan sustento a la población. v. Provee de un espacio para el desarrollo social y cultural de la sociedad. Características morfométricas y fisiográficas de la cuenca. vÁREA: Es la magnitud más importante que define la cuenca. Delimita el volumen total de agua que la cuenca. El área de la Cuenca puede ser generada en forma automática por el W. M. S. ó mediante el uso de Auto CAD. v. PERIMETRO (P). es la longitud del límite exterior de la cuenca y depende de la superficie y la forma de la cuenca. v PARAMETROS ASOCIADOS A LA LONGITUD: Longitud de la cuenca. Es la longitud de una línea recta con dirección paralela al cauce principal. Longitud del cauce principal. Es la distancia entre la desembocadura y el nacimiento. Longitud máxima (Lm) o recorrido principal de la cuenca. Es la distancia entre el punto de desagüe y el punto más alejado de la cuenca siguiendo la dirección de drenaje. El recorrido principal, es la máxima distancia recorrida por el flujo de agua dentro de la cuenca.

EST. 5 S 5 TUNEL BY PASS S 4 S 3 EST. 4 S

EST. 5 S 5 TUNEL BY PASS S 4 S 3 EST. 4 S 2 RESERVORIO S 1 EST. 2 EST. 1

Leticia Rodríguez. Contaminación en las cuencas. Métodos para calcular la precipitación: Método Aritmético. Método

Leticia Rodríguez. Contaminación en las cuencas. Métodos para calcular la precipitación: Método Aritmético. Método polígono de Thiessen. Método de las Isoyetas.

Contaminación en las cuencas. La contaminación hídrica o contaminación del agua es una modificación

Contaminación en las cuencas. La contaminación hídrica o contaminación del agua es una modificación generalmente, provocada por el hombre, haciéndola impropia o peligrosa para el consumo humano, la industria, la agricultura, la pesca y las actividades recreativas, así como para los animales y la vida natural. Si bien la contaminación de las aguas puede provenir de fuentes naturales (como por ejemplo la ceniza de un volcán) la mayor parte de la contaminación actual proviene de actividades humanas.

El desarrollo y la industrialización suponen un mayor uso de agua, una gran generación

El desarrollo y la industrialización suponen un mayor uso de agua, una gran generación de residuos, muchos de los cuales van a parar al agua y el uso de medios de transporte fluvial y marítimo que en muchas ocasiones, son causa de contaminación de las aguas. Las aguas superficiales son en general más vulnerables a la contaminación de origen antropogénico que las aguas subterráneas, por su exposición directa a la actividad humana.

Los principales contaminantes del agua son los siguientes: v. Basuras, desechos químicos de las

Los principales contaminantes del agua son los siguientes: v. Basuras, desechos químicos de las fábricas, industrias, etc. v. Aguas residuales y otros residuos que demandan oxígeno (en su mayor parte materia orgánica, cuya descomposición produce la desoxigenación del agua). v. Agentes infecciosos. v. Petróleo. v. Vertimiento de aguas servidas. v. Vertimiento de productos químicos y desechos industriales.

Métodos para calcular la precipitación. Método Aritmético. Este método provee una buena estimación si

Métodos para calcular la precipitación. Método Aritmético. Este método provee una buena estimación si las estaciones pluviométricas están distribuidas uniformemente dentro de la cuenca, el área de la cuenca es bastante plana y la variación de las medidas pluviométricas entre las estaciones es pequeña. Según el Método Aritmético, la Precipitación media se calcula aplicando la siguiente expresión: En donde: Pi: es la precipitación puntual en la estación i. n: el número de estaciones dentro de los límites de la cuenca en estudio. Como vemos es simplemente un promedio de las precipitaciones registradas en las distintas estaciones consideradas dentro de la cuenca.

Método polígono de Thiessen. Este método se puede utilizar para una distribución no uniforme

Método polígono de Thiessen. Este método se puede utilizar para una distribución no uniforme de estaciones pluviométricas, provee resultados más correctos con un área de cuenca aproximadamente plana, pues no considera influencias orográficas. El método asigna a cada estación un peso proporcional a su área de influencia, la cual se define para cada estación de la siguiente manera: v. Todas las estaciones contiguas se conectan mediante líneas rectas en tal forma que no hayan líneas interceptadas, es decir conformando triángulos: v. En cada una de las líneas previamente dibujadas se trazarán mediatrices perpendiculares, las cuales se prolongarán hasta que se corten con otras mediatrices vecinas: v. Los puntos de cruce o intersección entre las mediatrices representan los puntos del polígono cuya superficie constituye el área de influencia de la estación queda dentro de dicho polígono. Finalmente, el área de cada uno de estos polígonos debe ser calculada (Ai) para poder realizar el Cálculo de la Precipitación Media sobre la cuenca mediante la expresión:

Vale destacar que, en los polígonos limítrofes (cercanos al límite de la cuenca, como

Vale destacar que, en los polígonos limítrofes (cercanos al límite de la cuenca, como el de la estación N° 6 en la figura anterior) se considera solamente el área interior. Método de las Isoyetas. Es el método más preciso, pues permite la consideración de los efectos orográficos en el cálculo de la lluvia media sobre la cuenca en estudio. Se basa en el trazado de curvas de igual precipitación de la misma forma que se hace para estimar las curvas de nivel de un levantamiento topográfico. Sobre la base de los valores puntuales de precipitación en cada estación (como los enmarcados en un cuadro rojo en la siguiente figura) dentro de la cuenca, se construyen, por interpolación, líneas de igual precipitación: Las líneas así construidas son conocidas como isoyetas.

Un mapa de isoyetas de una cuenca es un documento básico dentro de cualquier

Un mapa de isoyetas de una cuenca es un documento básico dentro de cualquier estudio hidrológico, ya que no solamente permite la cuantificación del valor medio sino que también presenta de manera gráfica la distribución de la precipitación sobre la zona para el período considerado. Una vez construidas las isoyetas será necesario determinar el área entre ellas para poder determinar la precipitación mediante la expresión: Donde: Pj: valor de la precipitación de la Isoyeta j. Aj: área incluida entre dos isoyetas consecutivas (j y j ). m: numero total de isoyetas. Como se observa de la anterior expresión este método asume que la lluvia media entre dos isoyetas sucesivas es igual al promedio numérico de sus valores.

Cuencas en Republica Dominicana. Vertiente Cuenca Superficie drenada (km²) Precipitación media anual (mm) Escorrentía

Cuencas en Republica Dominicana. Vertiente Cuenca Superficie drenada (km²) Precipitación media anual (mm) Escorrentía media anual (106 m 3 ) Caribe Sierra de Bahoruco 2 814 750 a 2 000 9 500 Río Yaque del Sur 5 345 700 a 1 500 Azua, Bani y San Cristóbal 4 460 750 a 2 000 Río Ozama 2 706 1 400 a 2 250 San Pedro de Macorís y La Romana 4 629 1 000 a 2 250 Higuey 2 207 1 000 a 1 750 Miches y Sabana del Mar 2 265 2 000 a 2 700 Península de Samaná 854 - Zona Costera del Norte 4 266 1 000 a 2 300 Río Yuna 5 630 1 170 a 2 250 Río Yaque del Norte 7 053 500 a 2 000 Río Dajabón 858 750 a 2 000 Haití Río Artibonito 2 653 1 200 a 2 000 1 015 Enriquillo Lago Enriquillo 3 048 600 a 750 (2) 48 730 1 500 20 995 Atlántico TOTAL 10 480
