CUBICACION EN MADERA Entramado de piso de Madera
CUBICACION EN MADERA Entramado de piso de Madera
Entramado de Piso. DEFINICIONES: ESCUADRÍA: Razón de dimensiones de la sección transversal de una pieza de madera. Ej: 2 x 2, 2 x 3, 3 x 3. POYO: Tipo de fundación aislada de madera, puede ser de sección circular o cuadrada, de separación regular de 50 cm.
Entramado de Piso. DEFINICIONES: VIGA PRINCIPAL: Viga continua, apoyada en los pollos de sección cuadrada o rectangular a la que llegan las vigas secundarias, cuya función es salvar luces. Trabajan principalmente en flexión y corte. VIGA SECUNDARIA: Elementos que se ubican entre las vigas, permitiendo repartir las cargas y sobrecargas. Evitan las deformaciones laterales, volcamientos y posibles alabeos de las mismas. Permiten además materializar un apoyo sólido para los tableros orientados ortogonalmente a la dirección de las vigas.
Entramado de Piso. DEFINICIONES: TABLÓN: Pieza de madera “plana” (base mucho mayor a la altura) que se clava sobre las vigas principales y secundarias.
Cubicación de Entramado de Piso Dada la siguiente configuración, cubicar cada unas de las piezas utilizadas: NOTA: Unidades en metros La imagen no está a escala Tipo de fundación: pollos Φ 10 H 100 Vigas principales y secundarias de 2”x 4” Tablones de 1”x 6” El entablado sigue el sentido de las vigas Principales -

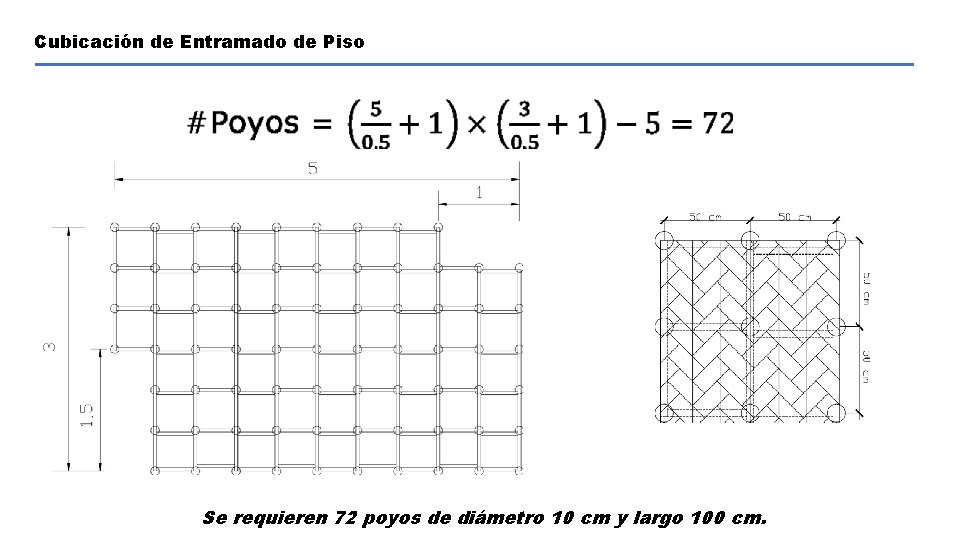

Cubicación de Entramado de Piso Calculo de poyos:
Cubicación de Entramado de Piso Se requieren 72 poyos de diámetro 10 cm y largo 100 cm.
Cubicación de Entramado de Piso Cálculo de viga principal: Como las piezas se venden de 3. 20 metros y al realizar los cortes se obtienen piezas de 3. 00 m, 2. 50 m y 1. 5 m. Se obtiene por lo tanto un sobrante de 2 piezas de 1. 20 m, 1 de 1. 70 m y 8 piezas de 0. 2 m Vigas Principales: # Piezas = 11 piezas de 2”x 4”.
Cubicación de Entramado de Piso Cálculo de viga secundaria: Total de elementos requeridos de largo 0. 5 mts = 65

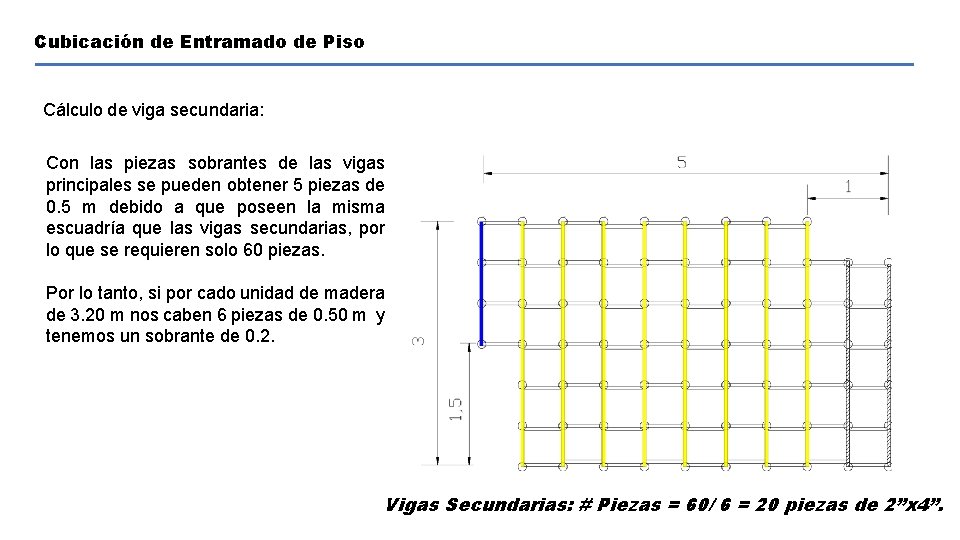

Cubicación de Entramado de Piso Cálculo de viga secundaria: Con las piezas sobrantes de las vigas principales se pueden obtener 5 piezas de 0. 5 m debido a que poseen la misma escuadría que las vigas secundarias, por lo que se requieren solo 60 piezas. Por lo tanto, si por cado unidad de madera de 3. 20 m nos caben 6 piezas de 0. 50 m y tenemos un sobrante de 0. 2. Vigas Secundarias: # Piezas = 60/ 6 = 20 piezas de 2”x 4”.
Cubicación de Entramado de Piso Cálculo de Entablado de Piso: Para el entablado de piso se utilizan elementos de 1” x 6” con una longitud nominal de 3. 20 m, lo que significa que es de ancho 15. 24 centímetros por lo que se tiene: 500 : 15. 24 = 32. 8083 ≈ 32 Como se tienen 2 elementos de 1. 5 metros de largo se pueden elaborar de una sola pieza por lo que el número de piezas que se necesitan se reduce a 32. Entablado de Piso: # Piezas = 32 piezas de 1”x 6”.
Cubicación de Entramado de Piso Se requieren 72 poyos de diámetro 10 cm y largo 100 cm. Vigas Principales: # Piezas = 11 piezas de 2”x 4”. Vigas Secundarias: # Piezas = 60/ 6 = 20 piezas de 2”x 4”. Entablado de Piso: # Piezas = 32 piezas de 1”x 6”.
Trabajo de Cubicación con Nota Realizar un informe en formato Power. Point de los siguientes problemas de Cubicación de entramado de piso. Los requerimientos del trabajo son: - Entregar en formato Power. Point - Cada ejercicio debe venir con su desarrollo detallado. - Debe indicar en cada problema el numero y tipo de piezas usadas - Debe investigar y hacer cotejo de precios disponibles en el mercado y elegir el precio mas conveniente. Es requisito poner una pequeña imagen que corrobore el precio del material e indicar de donde fue obtenido el precio. - El trabajo debe ser enviado a mas tardar el dia 22 de marzo a las 23: 59 hrs. - El Mail al cual debe ser enviado es r. s. dibujo@gmail. com NOTA: Unidades en metros La imagen no está a escala Tipo de fundación: pollos Φ 10 Vigas principales y secundarias de 2”x 4” Tablones de 1”x 6” El entablado sigue el sentido de las vigas Principales -
Trabajo de Cubicación 5. 00 0. 50 3. 00 3. 50 NOTA: Unidades en metros La imagen no está a escala Tipo de fundación: pollos Φ 10 Vigas principales y secundarias de 2”x 4” Tablones de 1”x 6” El entablado sigue el sentido de las vigas Principales -
Trabajo de Cubicación 3. 00 0. 50 3. 00 1. 50 NOTA: Unidades en metros La imagen no está a escala Tipo de fundación: poyos Φ 10 Vigas principales y secundarias de 2”x 6” Tablones de 1”x 6” El entablado sigue el sentido de las vigas Principales -

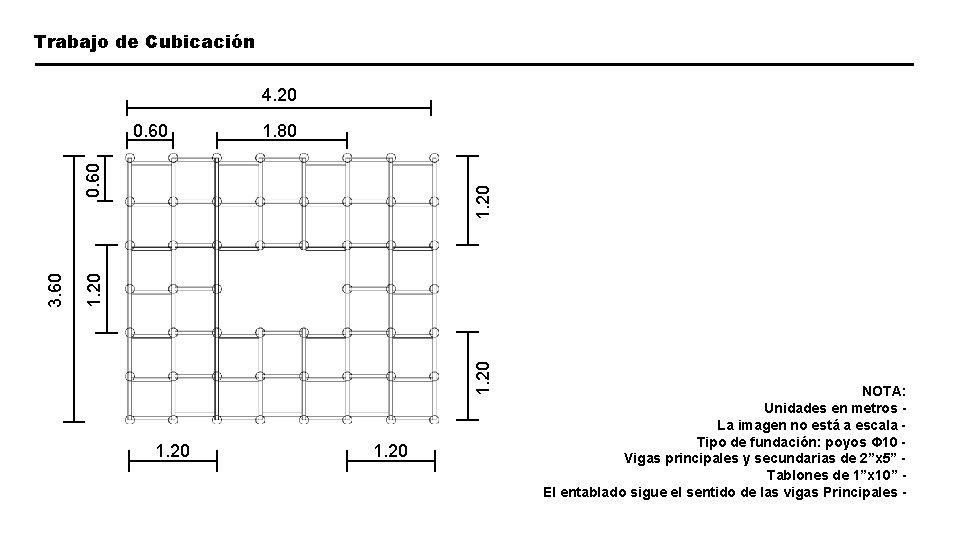

Trabajo de Cubicación 4. 20 1. 80 1. 20 3. 60 0. 60 1. 20 NOTA: Unidades en metros La imagen no está a escala Tipo de fundación: poyos Φ 10 Vigas principales y secundarias de 2”x 5” Tablones de 1”x 10” El entablado sigue el sentido de las vigas Principales -
